Aluminium-Portalkran mit teilbarem Doppelträger und Laufkatze

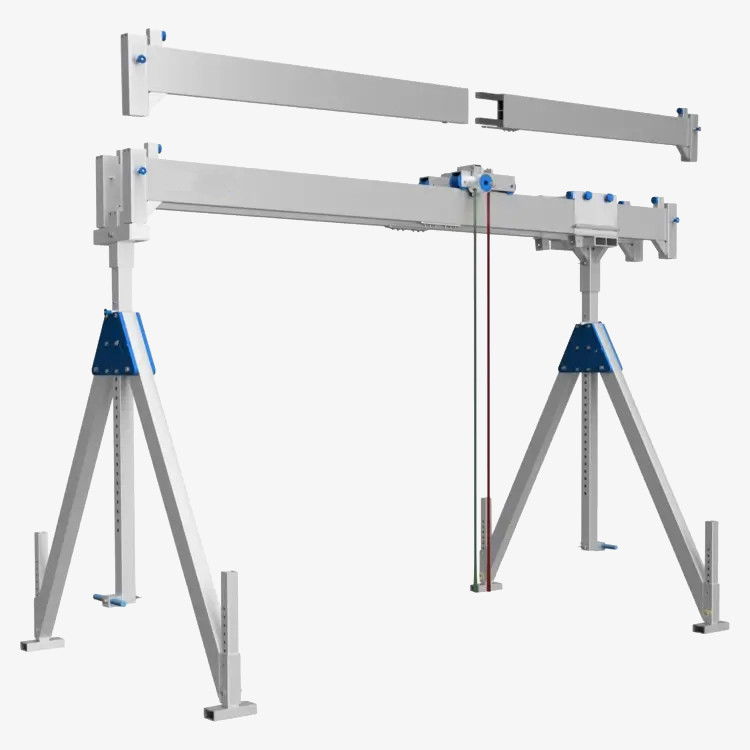

Alu-Portalkran APK-DT-K mit teilbarem Doppelträger und Laufkatze für Hebezeuge
Produktmerkmale
- Alu-Portalkran mit geteiltem Doppelträger und Laufkatze
- Industriequalität “Made in Germany”
- Stationäre Ausführung
- Mit Zulassung für die Personensicherung
- Baumustergeprüft nach DIN EN 795:2012
- In der Höhe verstellbar

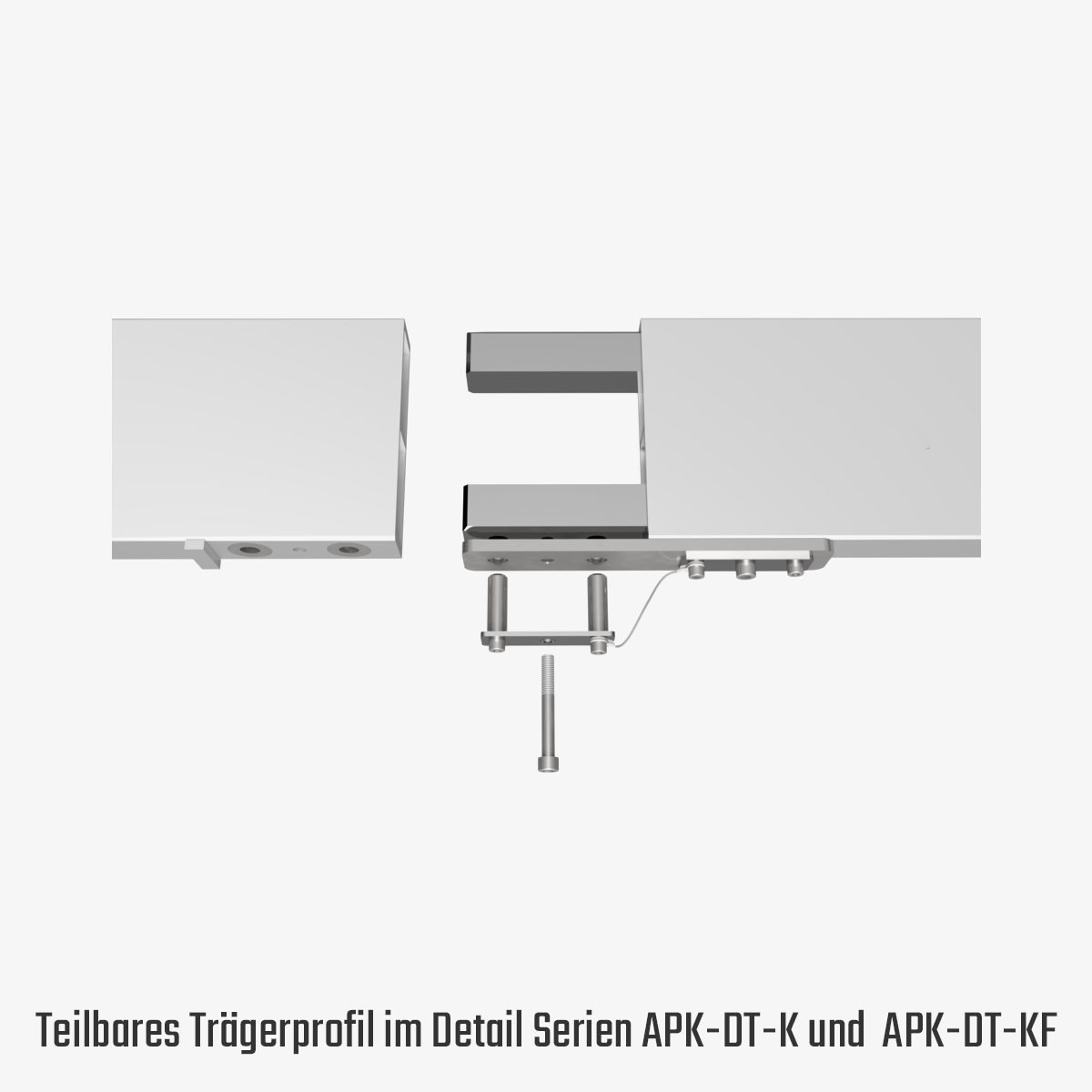

- Mit teilbarem Doppel-Kranträger
- Mit klappbaren Seitengestellen
- Mit feststellbarer Laufkatze
- Mit Anfahrpuffer für die Rollkatze
- Mit integriertem Horizontalversteller
- Der Versand erfolgt in einer stabilen Holzkiste
Produktbeschreibung

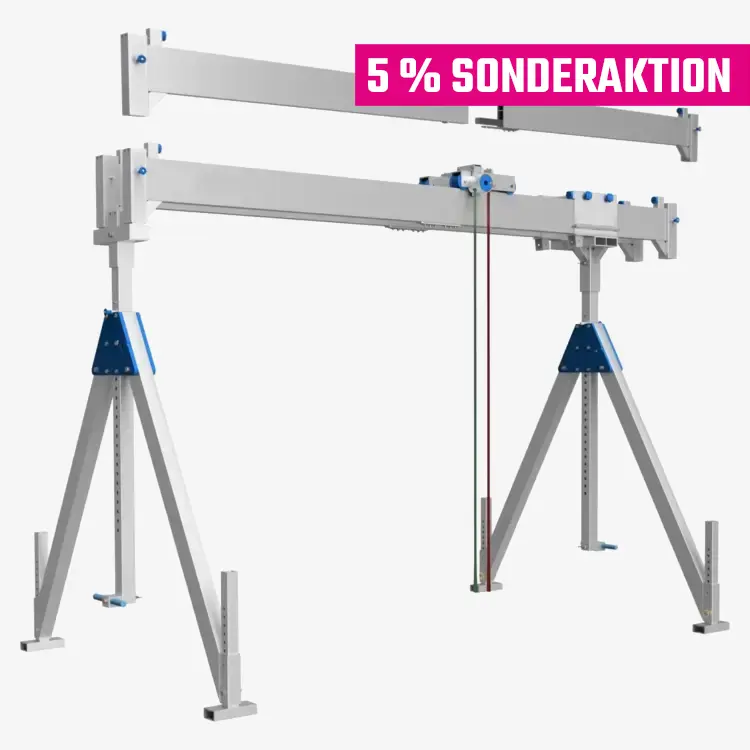

Alu-Portalkran APK-DT-K mit teilbarem Doppelträger und Laufkatze für Hebezeuge - der höhenverstellbare Aluminium-Portalkran mit klappbaren Seitenteilen
Dieser leichte und zugleich äußerst stabile Aluminiumkran APK-DT-K ist ein so richtig starker Mobilkran.
Je nach Ausführung trägt diese Konstruktion mit teilbarem Kranträger sogar Lasten bis 3.000 kg mit Leichtigkeit.
Über ein Verstellraster in 50 mm-Schritten kann der Portalkran in der Höhe verstellt werden.
Der Alukran lässt sich zudem leicht zusammenklappen. Äußerst praktisch, wenn der Kran zeitweilig einmal nicht benötigt wird.
Die genannten Ausführungen sind optimal für den Einsatz in Werkstätten und Montagehallen, in denen schwere Laste gehoben und versetzt werden müssen.

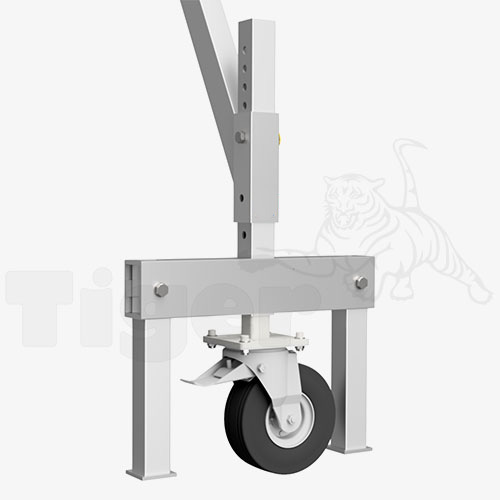

Mit einem als Zubehör erhältlichen Fahrgestell kann der Kran im unbelasteten Zustand bequem verfahren werden.
Alle Standard SCHILLING-Alu-Portalkrane sind für den Materialtransport und die Personensicherung geprüft und zugelassen.
Die durchdachten Systeme der SCHILLING-Alu-Portalkrane lassen sich auch für alternative Einsatzzwecke nutzen. Neben dem traditionellen Heben von Lasten ist nun auch die Sicherung von Personen zertifiziert und damit zulässig.
Der SCHILLING-Alu-Portalkran wurde in Verbindung mit der Laufkatze als Anschlageinrichtung baumustergeprüft nach DIN EN 795:2012. Dadurch kann sich die zu sichernde Person mit einer „Persönlichen Schutzausrüstung“ ihrer Wahl direkt an der Laufkatze sichern. Ein etwaiger Retter kann sich dann ebenfalls an derselben Laufkatze sichern.
Es kann sich maximal ein Benutzer (Retter nicht mitgerechnet) pro Laufkatze mit seiner mitgeführten „Persönlichen Schutzausrüstung“ gegen Absturz sichern. Die Laufkatze selbst wird durch das Betätigen des roten Gurtbandes fixiert.
Generell zeichnen sich unsere Alu-Portalkransysteme durch ihre hohe Flexibilität und leichte Handhabung aus. Die höhen- und längenverstellbare, freistehende Konstruktion kann mühelos mit wenigen Handgriffen auf- und abgebaut werden. Es sind keinerlei bauliche Veränderungen (z. B. Dübelbefestigungen o. ä.) notwendig.
Baumusterprüfung Anschlagsystem
Alle APK Alu-Portalkrane sind für die Nutzung als Anschlageinrichtung Typ B zur Personensicherung baumustergeprüft nach DIN EN 795:2012 zugelassen.
Verantwortung im Bereich des Anwenders:
- EN 360 Persönliche Schutzausrüstung gegen Absturz – Höhensicherungsgeräte (Das Höhensicherungsgerät sollte grundsätzlich an Anschlageinrichtungen befestigt werden,
die sich senkrecht über der Person befinden.) - EN 362 Persönliche Schutzausrüstung gegen Absturz – Verbindungselement
- EN 363 Persönliche Schutzausrüstung – Persönliche Absturzschutzsysteme
- EN 365 Persönliche Schutzausrüstung zum Schutz gegen Absturz – allgemeine Anforderungen an Gebrauchsanleitungen, Wartung, regelmäßige Überprüfung, Instandsetzung, Kennzeichnung und Verpackung
Optionen
- Kürzere Träger (auf Anfrage)
- Andere Trägerteilung (auf Anfrage)

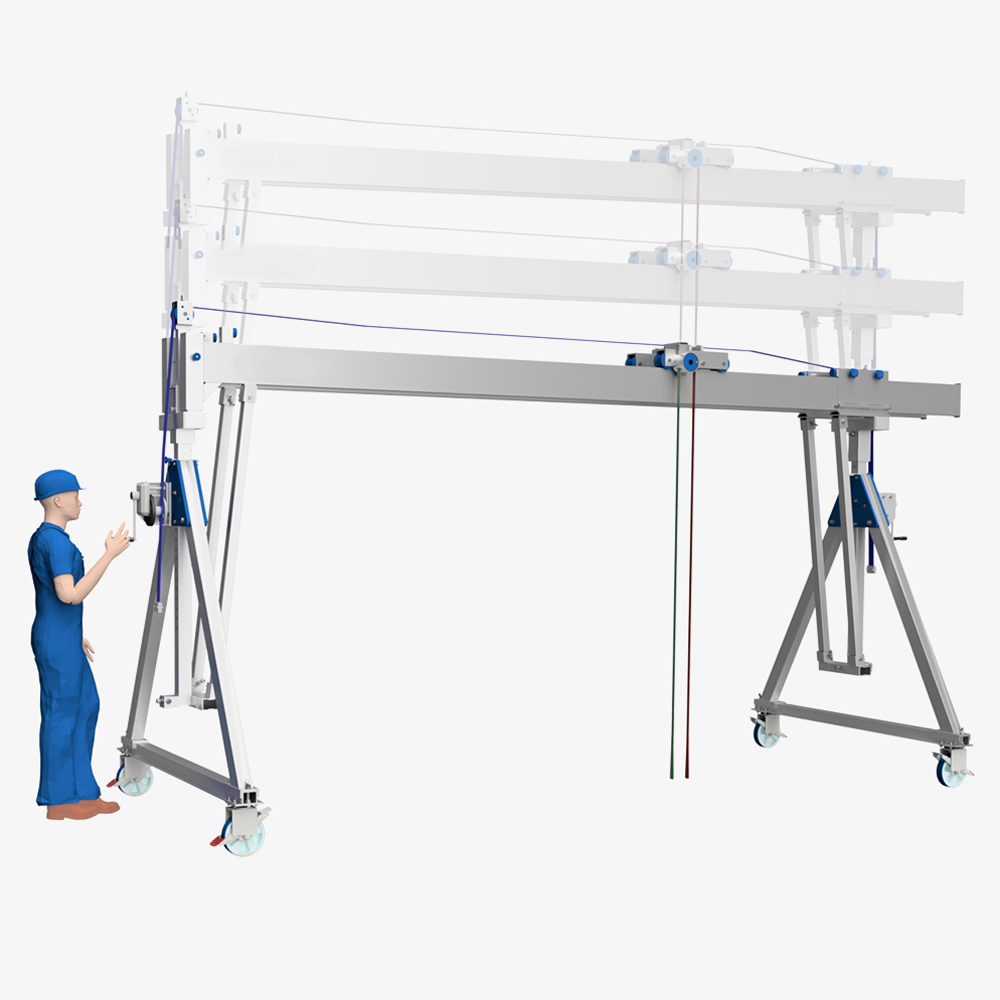

- Handwinde zur Höhenverstellung

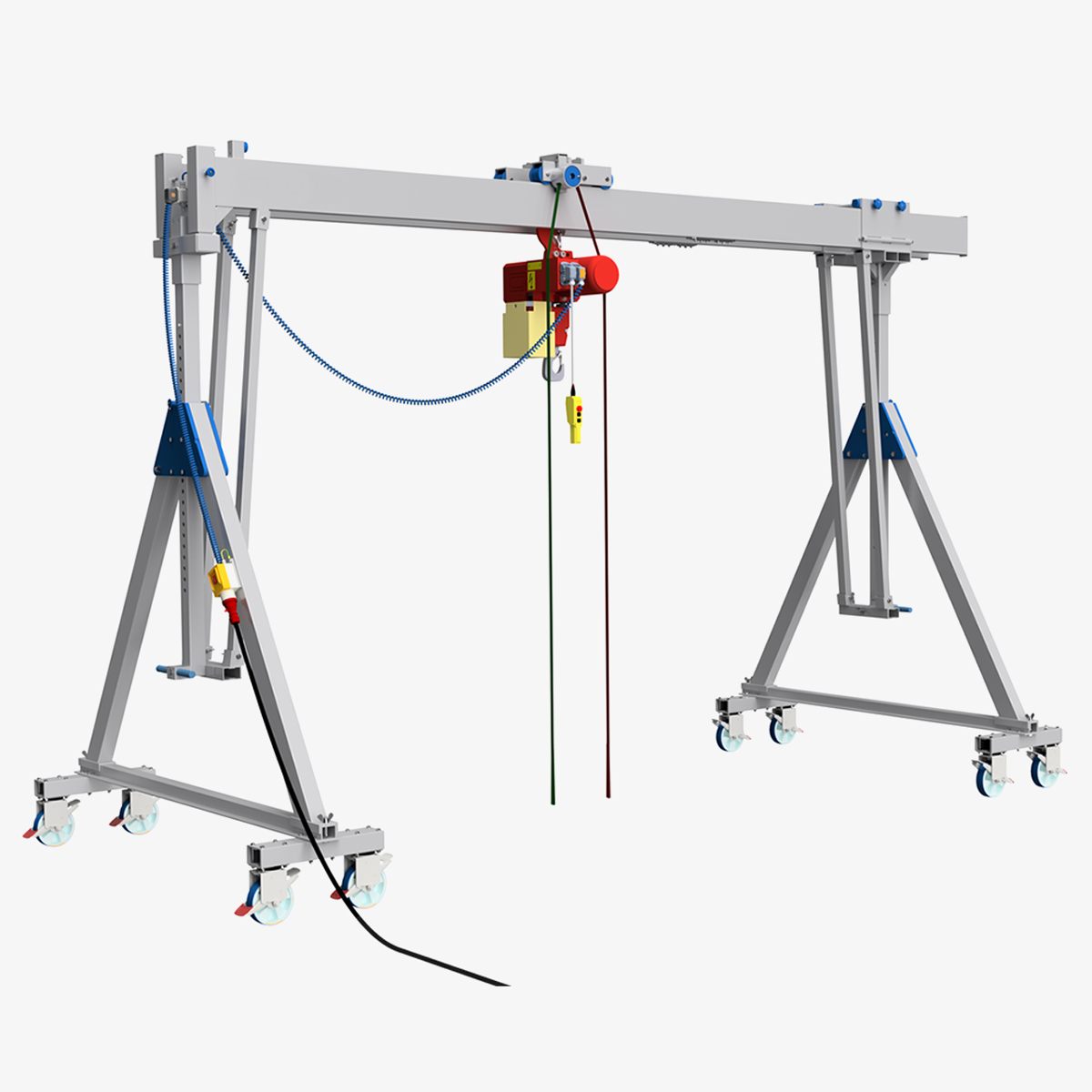

- Stromzuführungs-Set für elektrische Hebezeuge

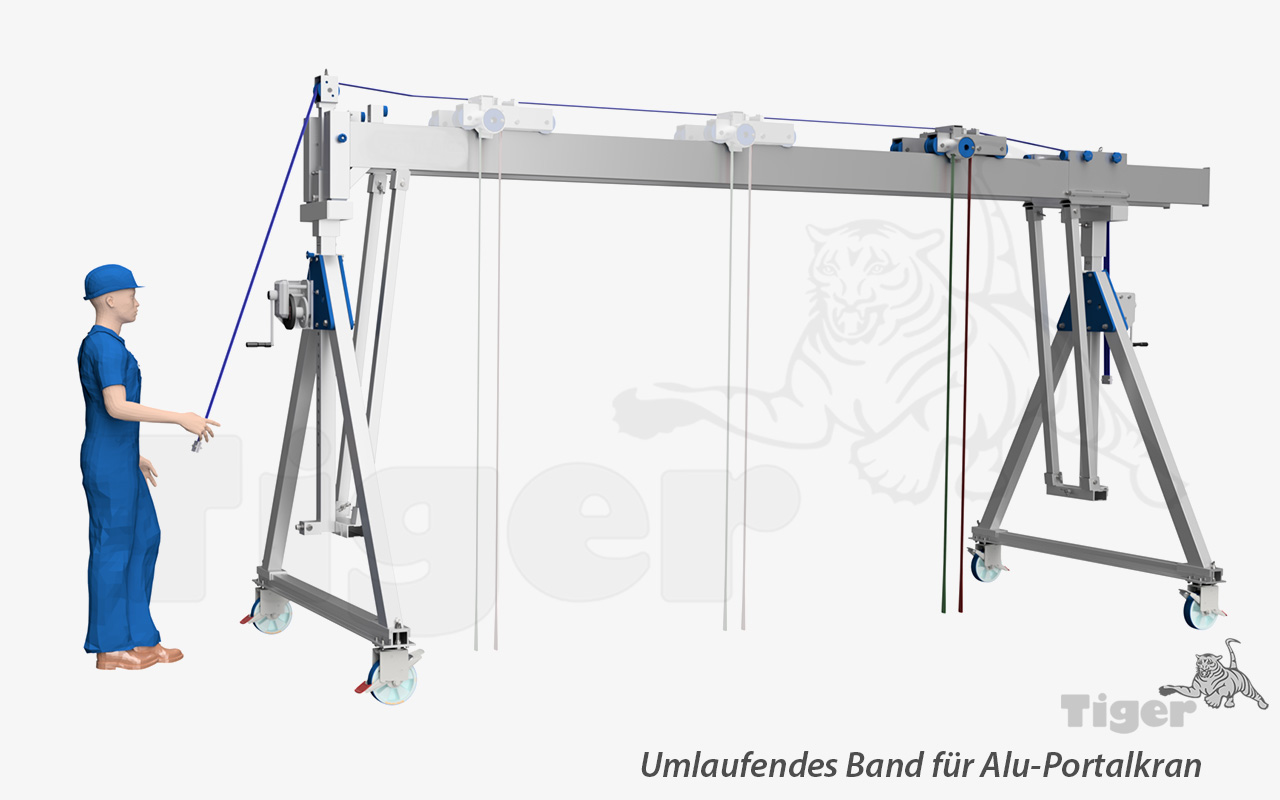

- Umlaufband zur Steuerung der Laufkatze von einer Seite des Krans
Lieferumfang
- Alu-Portalkran APK-DT-K mit Horizontalversteller und klappbaren Seitenteilen

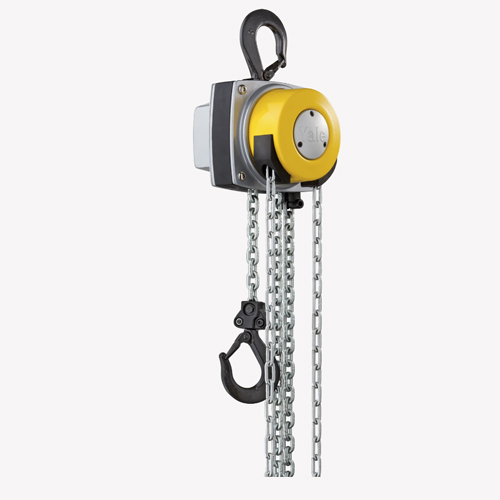

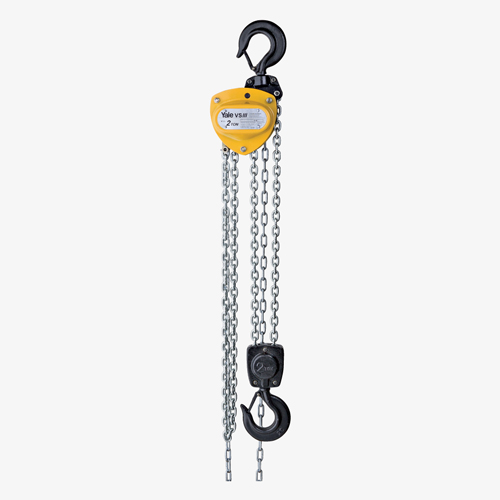

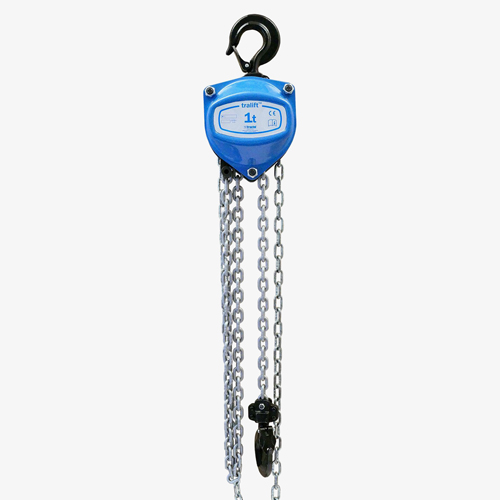

- Laufkatze (Handfahrwerk zum Einhängen eines kundenseitigen Hebezeugs)
- Anfahrpuffer für die Rollkatze (am Träger montiert)
- Betriebsanleitung mit EG-Konformitätserklärung als PDF-Datei
Sicherheitshinweis
- Bei Arbeiten im absturzgefährdeten Bereich ist eine „Persönliche Schutzausrüstung gegen Absturz“ einzusetzen (s. a. DGUV Regel 112-198).
- Der Portalkran ist zur Sicherung von Personen zugelassen, nicht jedoch zur Personenbeförderung.
- Dieses Kransystem darf daher nicht zum Auf- und Ablassen von Personen verwendet werden.
- An der Laufkatze, welche zur Personensicherung genutzt wird, darf parallel keine Last aufgenommen werden.
- Wird eine Laufkatze zur Lastaufnahme genutzt, darf parallel eine weitere Laufkatze zur Personensicherung eingesetzt werden. Dabei reduziert sich die Nennlast des Krans um 600 kg.

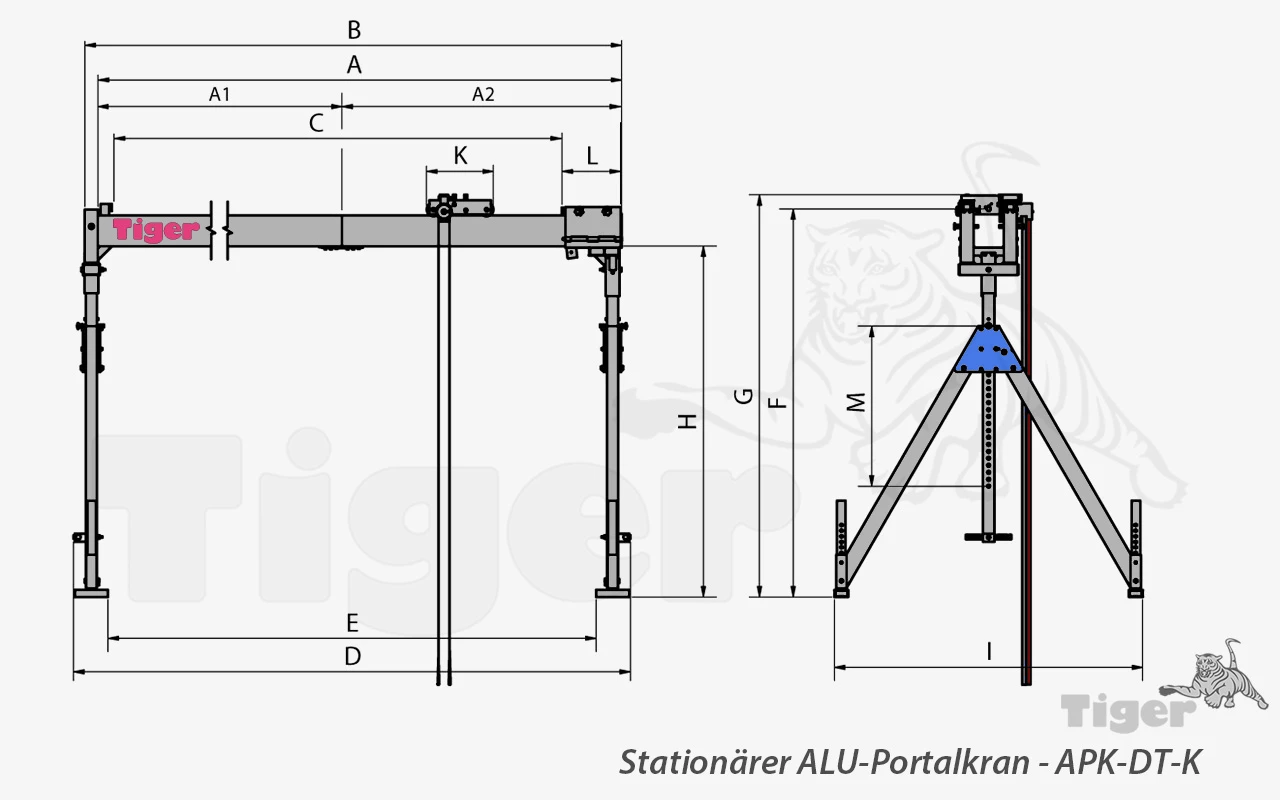

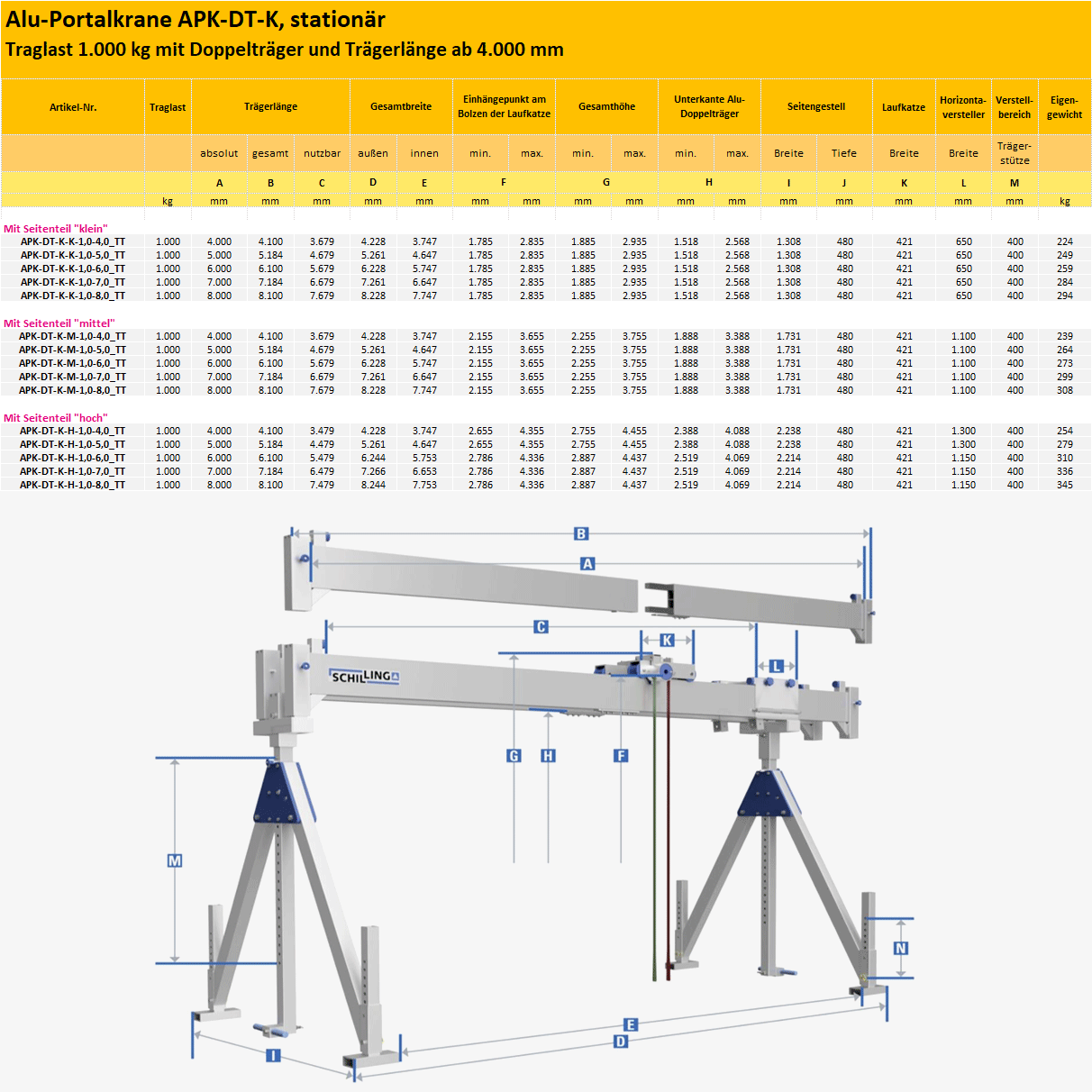

Variante APK-DT-K-H-1,0-6,0_TT
| Eigengewicht: | 310 [kg] |
|---|---|
| nutzbare Trägerlänge: | 5.479 [mm] |
| Seitengestell Breite (BS): | 2.214 [mm] |
| Trägergesamtlänge (LT): | 6.100 [mm] |
| Trägerteilung: | 3.000 / 3.000 [mm] |
| Trägertyp: | teil- bzw. steckbarer Einzelträger |
| Material: | Aluminium |
| Traglast: | 1.000 [kg] |
| Ausführung: | hoch |
| Trägerlänge: | 6.000 [mm] |
| Gesamthöhe: | 2.887-4.437 [mm] |
| Einhängehöhe: | 2.786 - 4.336 [mm] |
| Oberfläche: | blank |

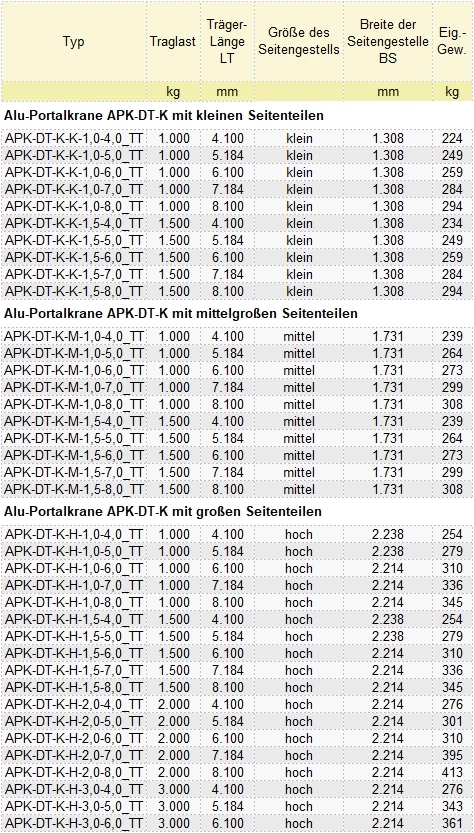

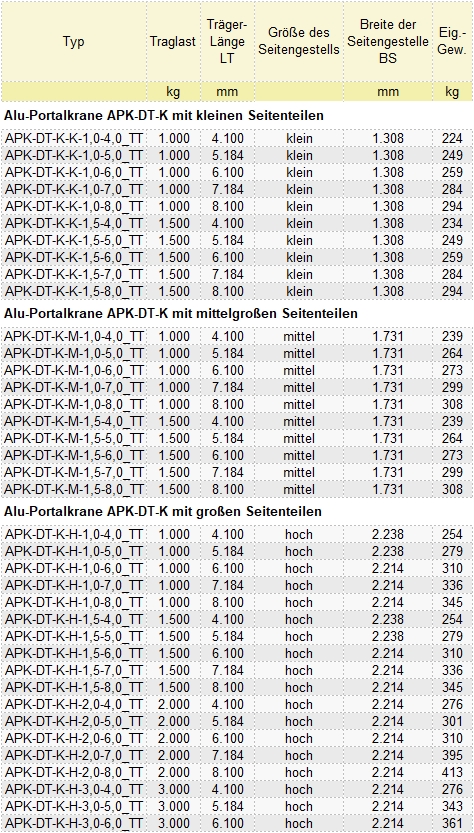

| Produktnummer | Gesamthöhe | Traglast | Trägerlänge | Preis | |
|---|---|---|---|---|---|
| APK-DT-K-H-1,0-4,0_TT | 2.755-4.455 [mm] | 1.000 [kg] | 4.000 [mm] | 6.028,00 € | Übernehmen |
| APK-DT-K-H-1,0-5,0_TT | 2.755-4.455 [mm] | 1.000 [kg] | 5.000 [mm] | 7.008,00 € | Übernehmen |
| APK-DT-K-H-1,0-6,0_TT | 2.887-4.437 [mm] | 1.000 [kg] | 6.000 [mm] | 7.988,00 € | Übernehmen |
| APK-DT-K-H-1,0-7,0_TT | 2.887-4.437 [mm] | 1.000 [kg] | 7.000 [mm] | 8.968,00 € | Übernehmen |
| APK-DT-K-H-1,0-8,0_TT | 2.887-4.437 [mm] | 1.000 [kg] | 8.000 [mm] | 9.948,00 € | Übernehmen |
| APK-DT-K-H-1,5-4,0_TT | 2.755-4.455 [mm] | 1.500 [kg] | 4.000 [mm] | 6.518,00 € | Übernehmen |
| APK-DT-K-H-1,5-5,0_TT | 2.755-4.455 [mm] | 1.500 [kg] | 5.000 [mm] | 7.498,00 € | Übernehmen |
| APK-DT-K-H-1,5-6,0_TT | 2.887-4.437 [mm] | 1.500 [kg] | 6.000 [mm] | 8.478,00 € | Übernehmen |
| APK-DT-K-H-1,5-7,0_TT | 2.887-4.437 [mm] | 1.500 [kg] | 7.000 [mm] | 9.458,00 € | Übernehmen |
| APK-DT-K-H-1,5-8,0_TT | 2.887-4.437 [mm] | 1.500 [kg] | 8.000 [mm] | 10.438,00 € | Übernehmen |
| APK-DT-K-H-2,0-4,0_TT | 2.887-4.437 [mm] | 2.000 [kg] | 4.000 [mm] | 6.714,00 € | Übernehmen |
| APK-DT-K-H-2,0-5,0_TT | 2.887-4.437 [mm] | 2.000 [kg] | 5.000 [mm] | 7.694,00 € | Übernehmen |
| APK-DT-K-H-2,0-6,0_TT | 2.887-4.437 [mm] | 2.000 [kg] | 6.000 [mm] | 8.674,00 € | Übernehmen |
| APK-DT-K-H-2,0-7,0_TT | 2.887-4.437 [mm] | 2.000 [kg] | 7.000 [mm] | 9.654,00 € | Übernehmen |
| APK-DT-K-H-2,0-8,0_TT | 2.887-4.437 [mm] | 2.000 [kg] | 8.000 [mm] | 10.634,00 € | Übernehmen |
| APK-DT-K-H-3,0-4,0_TT | 2.887-4.437 [mm] | 3.000 [kg] | 4.000 [mm] | 7.988,00 € | Übernehmen |
| APK-DT-K-H-3,0-5,0_TT | 2.887-4.437 [mm] | 3.000 [kg] | 5.000 [mm] | 8.968,00 € | Übernehmen |
| APK-DT-K-H-3,0-6,0_TT | 2.887-4.437 [mm] | 3.000 [kg] | 6.000 [mm] | 9.948,00 € | Übernehmen |
| APK-DT-K-K-1,0-4,0_TT | 1.885-2.935 [mm] | 1.000 [kg] | 4.000 [mm] | 4.509,00 € | Übernehmen |
| APK-DT-K-K-1,0-5,0_TT | 1.885-2.935 [mm] | 1.000 [kg] | 5.000 [mm] | 5.489,00 € | Übernehmen |
| APK-DT-K-K-1,0-6,0_TT | 1.885-2.935 [mm] | 1.000 [kg] | 6.000 [mm] | 6.469,00 € | Übernehmen |
| APK-DT-K-K-1,0-7,0_TT | 1.885-2.935 [mm] | 1.000 [kg] | 7.000 [mm] | 7.449,00 € | Übernehmen |
| APK-DT-K-K-1,0-8,0_TT | 1.885-2.935 [mm] | 1.000 [kg] | 8.000 [mm] | 8.429,00 € | Übernehmen |
| APK-DT-K-K-1,5-4,0_TT | 1.885-2.935 [mm] | 1.500 [kg] | 4.000 [mm] | 4.999,00 € | Übernehmen |
| APK-DT-K-K-1,5-5,0_TT | 1.885-2.935 [mm] | 1.500 [kg] | 5.000 [mm] | 5.979,00 € | Übernehmen |
| APK-DT-K-K-1,5-6,0_TT | 1.885-2.935 [mm] | 1.500 [kg] | 6.000 [mm] | 6.959,00 € | Übernehmen |
| APK-DT-K-K-1,5-7,0_TT | 1.885-2.935 [mm] | 1.500 [kg] | 7.000 [mm] | 7.939,00 € | Übernehmen |
| APK-DT-K-K-1,5-8,0_TT | 1.885-2.935 [mm] | 1.500 [kg] | 8.000 [mm] | 8.919,00 € | Übernehmen |
| APK-DT-K-M-1,0-4,0_TT | 2.255-3.755 [mm] | 1.000 [kg] | 4.000 [mm] | 4.803,00 € | Übernehmen |
| APK-DT-K-M-1,0-5,0_TT | 2.255-3.755 [mm] | 1.000 [kg] | 5.000 [mm] | 5.783,00 € | Übernehmen |
| APK-DT-K-M-1,0-6,0_TT | 2.255-3.755 [mm] | 1.000 [kg] | 6.000 [mm] | 6.763,00 € | Übernehmen |
| APK-DT-K-M-1,0-7,0_TT | 2.255-3.755 [mm] | 1.000 [kg] | 7.000 [mm] | 7.743,00 € | Übernehmen |
| APK-DT-K-M-1,0-8,0_TT | 2.255-3.755 [mm] | 1.000 [kg] | 8.000 [mm] | 8.723,00 € | Übernehmen |
| APK-DT-K-M-1,5-4,0_TT | 2.255-3.755 [mm] | 1.500 [kg] | 4.000 [mm] | 5.293,00 € | Übernehmen |
| APK-DT-K-M-1,5-5,0_TT | 2.255-3.755 [mm] | 1.500 [kg] | 5.000 [mm] | 6.273,00 € | Übernehmen |
| APK-DT-K-M-1,5-6,0_TT | 2.255-3.755 [mm] | 1.500 [kg] | 6.000 [mm] | 7.253,00 € | Übernehmen |
| APK-DT-K-M-1,5-7,0_TT | 2.255-3.755 [mm] | 1.500 [kg] | 7.000 [mm] | 8.233,00 € | Übernehmen |
| APK-DT-K-M-1,5-8,0_TT | 2.255-3.755 [mm] | 1.500 [kg] | 8.000 [mm] | 9.213,00 € | Übernehmen |
