Yale Stirnradflaschenzug VSIII - Der Handkettenzug für mobile Hebeaufgaben
Produktmerkmale
- Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung
- Verstärkter Handraddeckel für noch mehr Stabilität
- Präzise bearbeitete Führungsrollen für optimalen Ablauf der Lastkette

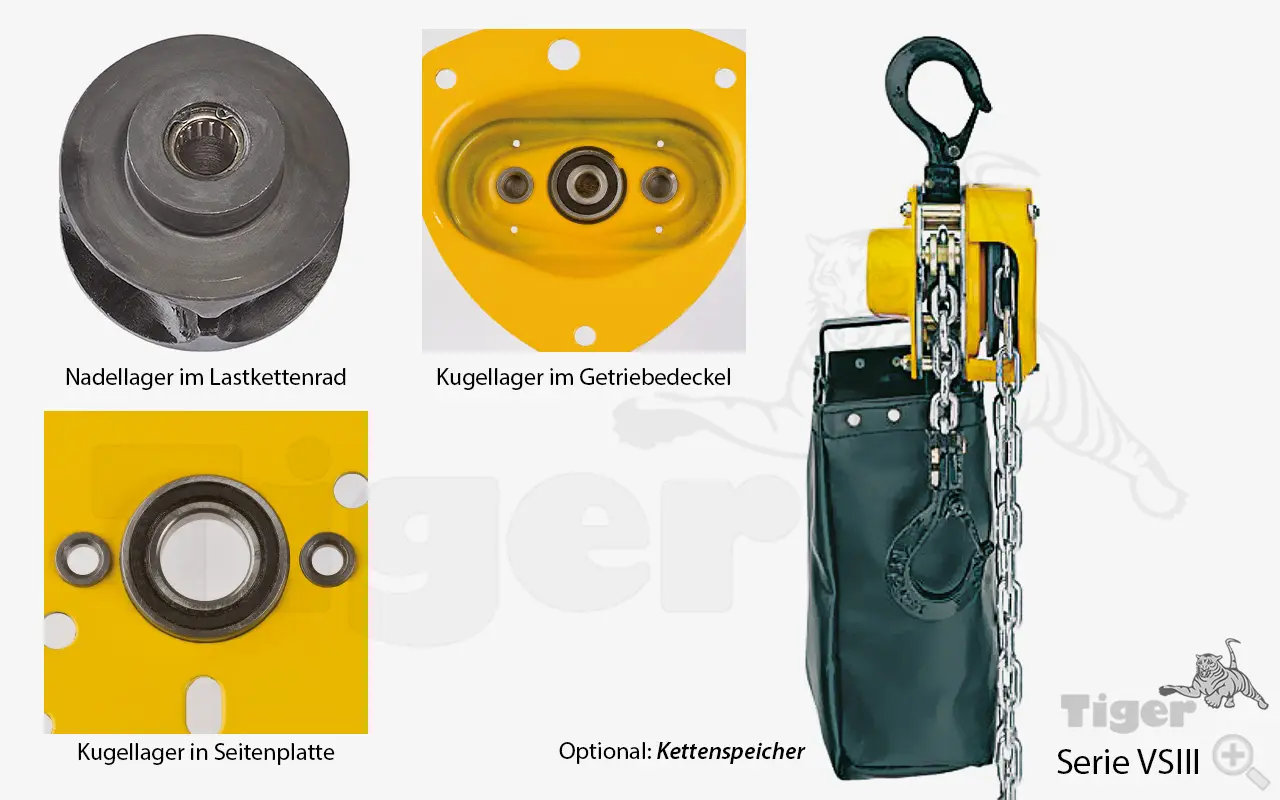

- Kugel- und Nadellager im Getriebe, in den Seitenplatten und im Lastkettenrad
- Langlebigt und wartungsfreundlich
- Verzinkte und gelbchromatierte Bremsteile und Kettenführungsrollen
- Verzinkte Lastkette für erhöhten Korrosionsschutz
- Zur Vermeidung von Quetschungen ist der Ketteneinlauf an der Unterflasche und am Traghakenverbindungsstück gekapselt
- Oberfläche: gelb lackiert
Produktbeschreibung
Stirnradflaschenzug Yale VSIII – kompakter Handkettenzug für anspruchsvolle Dauereinsätze in industrieller Umgebung
Langjährige bewährte Qualität für manuelles Heben im Industrie- und Handwerksbereich – robust, sicher, langlebig und zuverlässig
Der VSIII Flaschenzug von Yale ist ein leistungsstarker, kompakter manueller Kettenzug mit geschlossenem Stahlgehäuse. Konzipiert für den täglichen Einsatz im Kranbetrieb, überzeugt er durch Laufruhe, präzise Lastführung und wartungsarme Bauweise – ideal für Hebearbeiten in Industrie, Montage und Werkstatt.
Produktvorteile auf einen Blick
- Hohe Betriebssicherheit: Industriestandard-Lastdruckbremse, asbestfrei
- Sehr kompakt: Minimaler Platzbedarf und geringe Bauhöhe bei hoher Tragkraft
- Geringer Wartungsaufwand: gekapseltes Gehäuse und geschützes Getriebe
- Leicht bedienbar: Sanftlaufende Handkettenführung
Technische Merkmale
- Tragkraft: Auswahl zwischen 250 kg bis 5.000 kg
- Gehäuse: Komplett gekapselt, korrosionsgeschützt
- Lastdruckbremse: Asbestfrei, wartungsarm, Industriestandard
- Ketten: Hand- und Lastkette verzinkt, EN 818‑7-konform
- Radzahnflanken: Optimiert für minimalen Verschleiß
- Bauhöhe: Kompakt – vorteilhaft bei beengten Hubverhältnissen
Anwendungsgebiete
- Stationäre Montage- und allgemeine Krananwendungen
- Hebearbeiten in Werkstatt, Maschinenbau und Industrie
- Fertigungslinien oder Innen- und Außeneinsätze mit begrenztem Platz
Handhabung
- Befestigung des Flaschenzugs an festem Aufhängepunkt
- Präzises Heben oder Senken durch Ziehen an der Handkette
- Lastdruckbremse sichert die Last stabil ab
Die optimierte Handkettenführung sorgt für sehr ruhiges und effizientes Handling auch bei häufigem Einsatz.
Sicherheit & Normen
- DIN EN 13157-konform – Standard für Hebezeuge
- Asbestfreie Lastdruckbremse – sicheres Handling
- Typenschild mit Tragkraftangabe und Seriennummer für klare Dokumentation
Worauf legen Kunden beim Kauf des Flaschenzugs VSIII besonderen Wert?
- Langlebig und effizient – ideal für Dauereinsätze
- Einfach in der Bedienung – hohe Sicherheit, einfache Wartung
- Qualitätsprodukt für Gewerbebetriebe mit hohem Technology-Know-how-Bedarf
Sie benötigen einen nach DIN EN 13157 TÜV-zertifizierten Hand-Kettenzug?
Hierfür haben wir den Stirnradflaschenzug Tralift im Sortiment.
Optionen
- Überlastsicherung (Lastbegrenzung per Rutschkupplung)
- Kettensack als Kettenspeicher
Lieferumfang
- Manueller Kettenzug VSIII von Yale
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
Variante VSIII-0,25/1

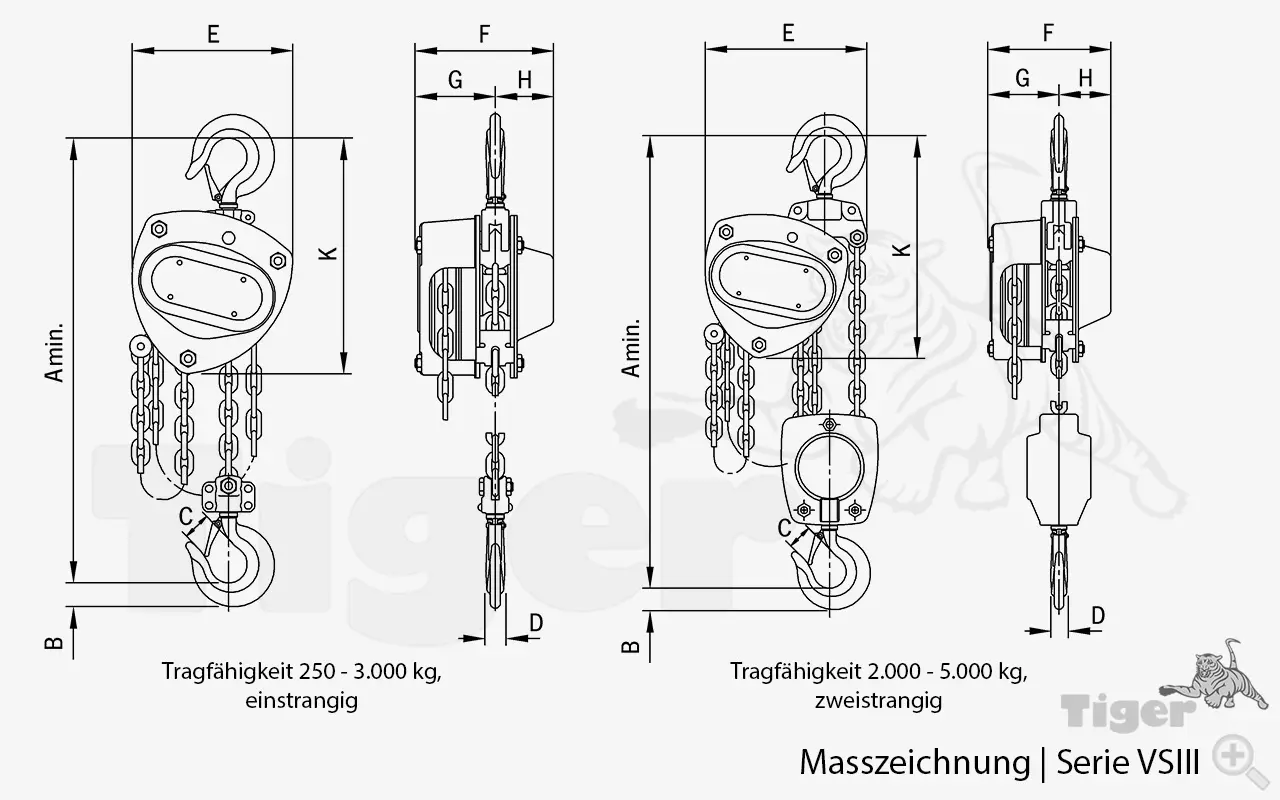

| A min.: | 290 [mm] |
|---|---|
| C: | 26 [mm] |
| Eigengewicht: | 5 [kg] |
| Hubkraft bei Nennlast: | 20 [daN] |
| Nutzlänge min.: | 290 [mm] |
| Tragfähigkeit: | 250 [kg] |
| Material: | Stahlblech |
| Anzahl Laststränge: | 1 [Stk.] |
| Hubhöhe: | 3.000 [mm] |
| Oberfläche: | RAL 1023 (Verkehrsgelb) pulverbeschichtet |
| B: | 12 [mm] |
| D: | 11 [mm] |
| E: | 118 [mm] |
| F: | 113 [mm] |
| G: | 65 [mm] |
| H: | 48 [mm] |
| K: | 190 [mm] |

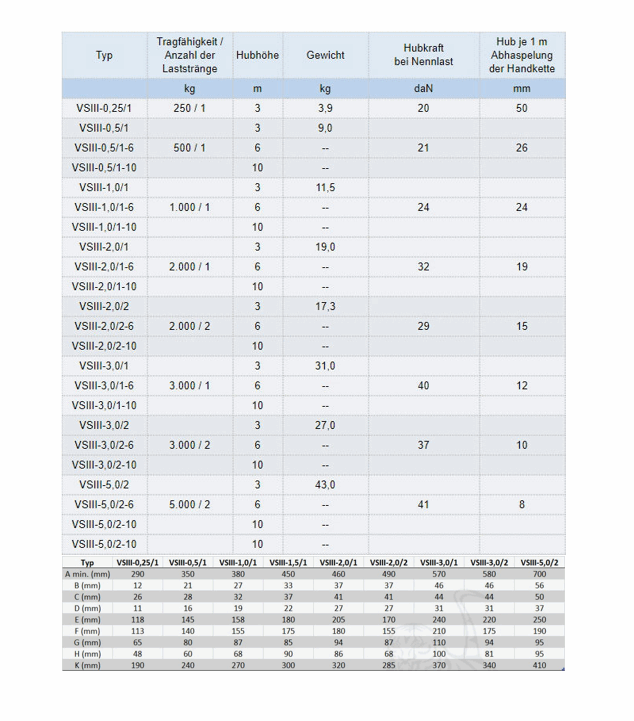

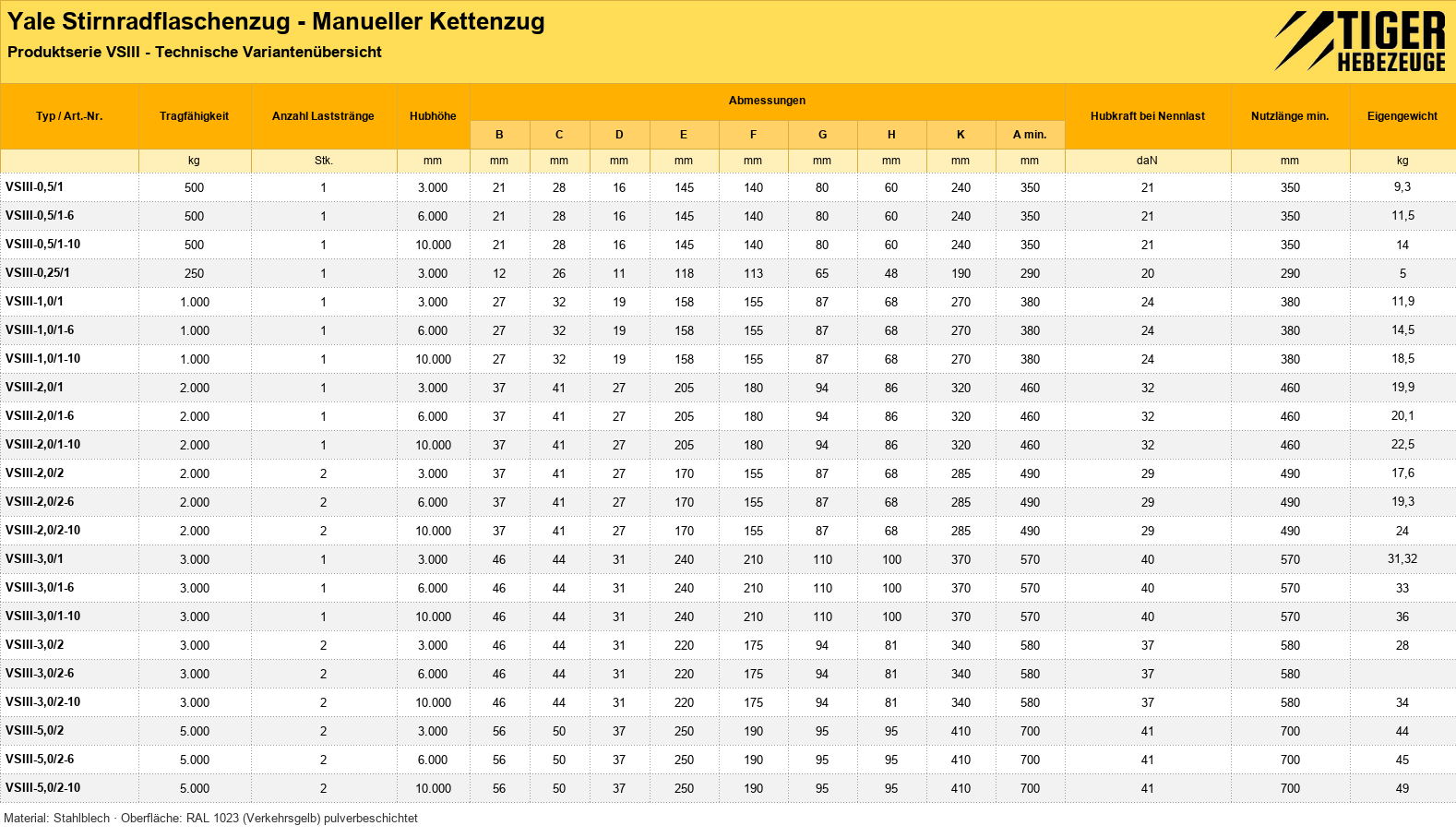

| Produktnummer | Anzahl Laststränge | Hubhöhe | Tragfähigkeit | Preis | |
|---|---|---|---|---|---|
| VSIII-0,25/1 | 1 [Stk.] | 3.000 [mm] | 250 [kg] | 179,00 € | Übernehmen |
| VSIII-0,5/1 | 1 [Stk.] | 3.000 [mm] | 500 [kg] | 253,00 € | Übernehmen |
| VSIII-0,5/1-10 | 1 [Stk.] | 10.000 [mm] | 500 [kg] | 479,00 € | Übernehmen |
| VSIII-0,5/1-6 | 1 [Stk.] | 6.000 [mm] | 500 [kg] | 350,00 € | Übernehmen |
| VSIII-1,0/1 | 1 [Stk.] | 3.000 [mm] | 1.000 [kg] | 296,00 € | Übernehmen |
| VSIII-1,0/1-10 | 1 [Stk.] | 10.000 [mm] | 1.000 [kg] | 539,00 € | Übernehmen |
| VSIII-1,0/1-6 | 1 [Stk.] | 6.000 [mm] | 1.000 [kg] | 402,00 € | Übernehmen |
| VSIII-2,0/1 | 1 [Stk.] | 3.000 [mm] | 2.000 [kg] | 613,00 € | Übernehmen |
| VSIII-2,0/1-10 | 1 [Stk.] | 10.000 [mm] | 2.000 [kg] | 936,00 € | Übernehmen |
| VSIII-2,0/1-6 | 1 [Stk.] | 6.000 [mm] | 2.000 [kg] | 752,00 € | Übernehmen |
| VSIII-2,0/2 | 2 [Stk.] | 3.000 [mm] | 2.000 [kg] | 470,00 € | Übernehmen |
| VSIII-2,0/2-10 | 2 [Stk.] | 10.000 [mm] | 2.000 [kg] | 861,00 € | Übernehmen |
| VSIII-2,0/2-6 | 2 [Stk.] | 6.000 [mm] | 2.000 [kg] | 638,00 € | Übernehmen |
| VSIII-3,0/1 | 1 [Stk.] | 3.000 [mm] | 3.000 [kg] | 890,00 € | Übernehmen |
| VSIII-3,0/1-10 | 1 [Stk.] | 10.000 [mm] | 3.000 [kg] | 1.266,00 € | Übernehmen |
| VSIII-3,0/1-6 | 1 [Stk.] | 6.000 [mm] | 3.000 [kg] | 1.053,00 € | Übernehmen |
| VSIII-3,0/2 | 2 [Stk.] | 3.000 [mm] | 3.000 [kg] | 627,00 € | Übernehmen |
| VSIII-3,0/2-10 | 2 [Stk.] | 10.000 [mm] | 3.000 [kg] | 1.179,00 € | Übernehmen |
| VSIII-3,0/2-6 | 2 [Stk.] | 6.000 [mm] | 3.000 [kg] | 867,00 € | Übernehmen |
| VSIII-5,0/2 | 2 [Stk.] | 3.000 [mm] | 5.000 [kg] | 980,00 € | Übernehmen |
| VSIII-5,0/2-10 | 2 [Stk.] | 10.000 [mm] | 5.000 [kg] | 1.639,00 € | Übernehmen |
| VSIII-5,0/2-6 | 2 [Stk.] | 6.000 [mm] | 5.000 [kg] | 1.263,00 € | Übernehmen |
