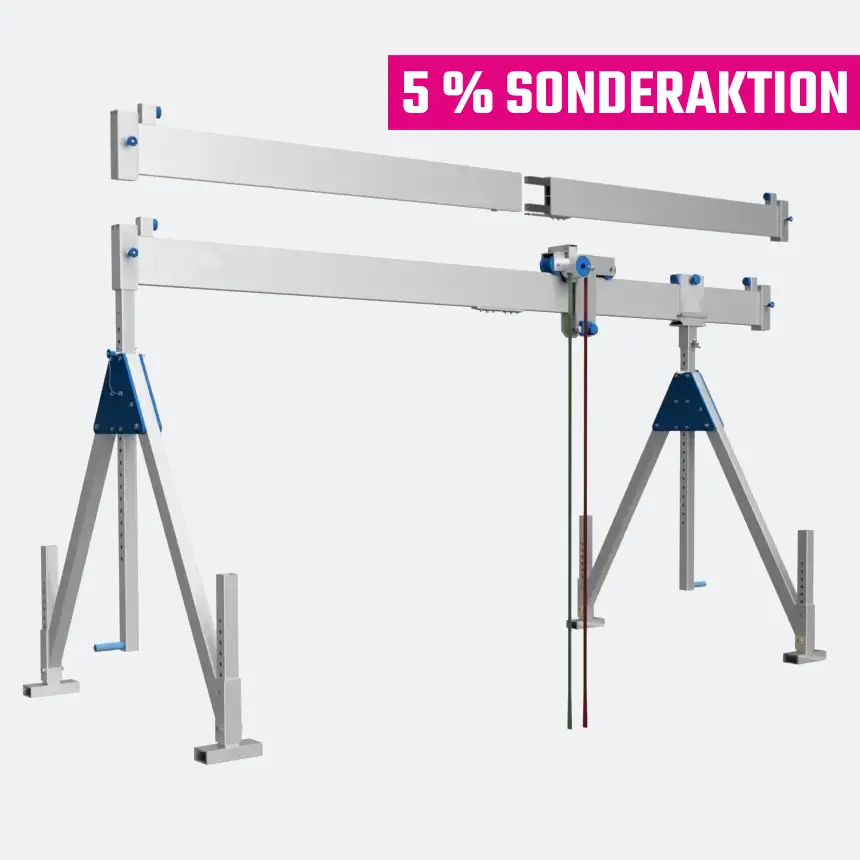

Aluminium-Portalkran mit teilbarem Kranträger und Laufkatze

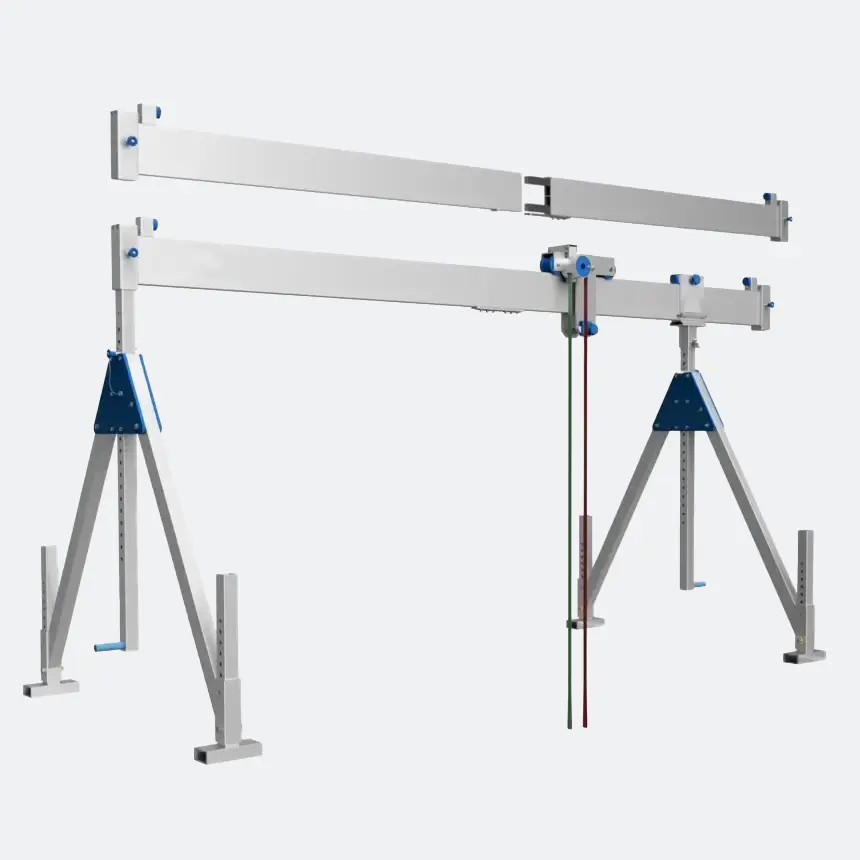

Alu-Portalkran APK-K in stationärer Ausführung mit teilbarem Kranträger, Laufkatze und Horizontalversteller

Produktmerkmale

  • Alu-Portalkran mit geteiltem Einzelträger und Laufkatze
  • Industriequalität “Made in Germany”
  • In stationärer Ausführung
  • Mit Zulassung für die Personensicherung
  • Baumustergeprüft nach DIN EN 795:2012
  • In der Höhe verstellbar
  • Mit teilbarem Einzelträger
  • Mit feststellbarer Laufkatze
  • Mit klappbaren Seitengestellen
  • Mit integriertem Horizontalversteller
  • Geringes Eigengewicht
  • Oberfläche: blank
  • Der Versand erfolgt in einer stabilen Holzkiste

Produktbeschreibung

Alu-Portalkran APK-K in stationärer Ausführung mit teilbarem Kranträger, Laufkatze und HorizontalverstellerHöhenverstellbarer Aluminium-Portalkran mit geteiltem Einzelträger und klappbaren Seitenteilen

Dieser leichte und zugleich äußerst stabile Aluminiumkran ist geradezu ein „Muskelprotz“ seiner Klasse.Je nach Ausführung trägt die Konstruktion mit teilbarem Kranträger Lasten bis 1.500 kg mit Leichtigkeit.Dennoch lässt sich dieses „starke Fliegengewicht“ leicht zusammenklappen, wenn der Leichtbaukran einmal nicht benötigt wird.

Über ein Verstellraster in 50 mm-Schritten kann der Portalkran in der Höhe verstellt werden.Da sie sehr leicht sind, eignen sie sich ideal dafür, gelegentlich schwere Laste zu heben und zu versetzen.

Mit einem als Zubehör erhältlichen Fahrgestell kann der Kran im unbelasteten Zustand bequem verfahren werden.Hiermit lassen sie sich für mobile Einsätze in der Werkstatt und Montagehallen hervorragend manövrieren.

Wir bieten für dieses Kransystem eine große Auswahl an Optionen und Zubehör und passen diesen Portalkran gerne auch für Sie an!

Optionen

  • Kürzere Träger (auf Anfrage)
  • Andere Trägerteilung (auf Anfrage)
  • Handwinde zur Höhenverstellung
  • Stromzuführungs-Set für elektrische Hebezeuge
  • Umlaufband zur Steuerung der Laufkatze von einer Seite des Krans

Lieferumfang

  • Alu-Portalkran APK-K mit Horizontalversteller und klappbaren Seitenteilen
  • Laufkatze (Hand-Rollfahrwerk zum Einhängen eines kundenseitigen Hebezeugs)
  • Anfahrpuffer für die Rollkatze (am Träger montiert)
  • Betriebsanleitung mit EG-Konformitätserklärung als PDF-Datei

Sicherheitshinweis

  • Bei Arbeiten im absturzgefährdeten Bereich ist eine „Persönliche Schutzausrüstung gegen Absturz“ einzusetzen (s. a. DGUV Regel 112-198).
  • Der Portalkran ist zur Sicherung von Personen zugelassen, nicht jedoch zur Personenbeförderung.
  • Dieses Kransystem darf daher nicht zum Auf- und Ablassen von Personen verwendet werden.
  • An der Laufkatze, welche zur Personensicherung genutzt wird, darf parallel keine Last aufgenommen werden.
  • Wird eine Laufkatze zur Lastaufnahme genutzt, darf parallel eine weitere Laufkatze zur Personensicherung eingesetzt werden. Dabei reduziert sich die Nennlast des Krans um 600 kg.

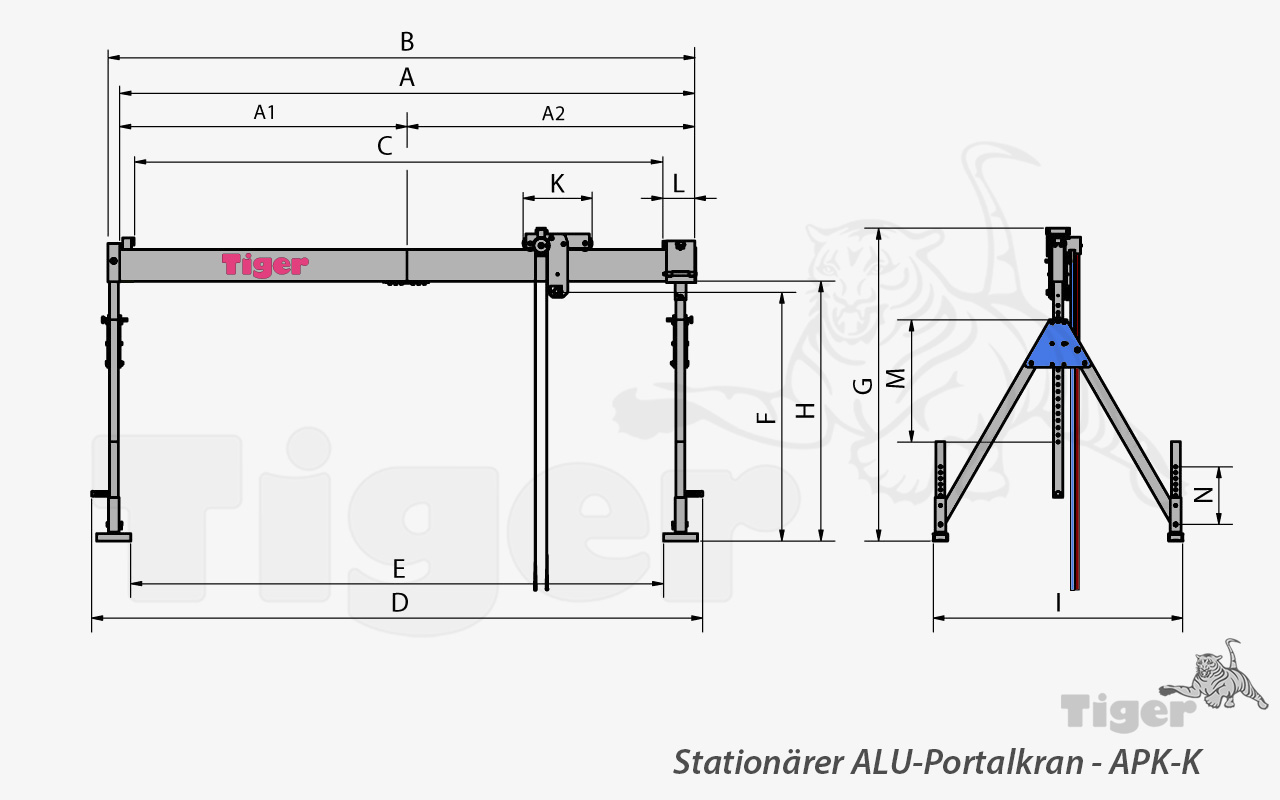

Variante APK-K-K-1,0-4,0_TT

Traglast: 1.000 [kg]
Aktion: EXPRESS
Ausführung: klein
ca. Trägerlänge (lichte Weite): 4 [m]
Eigengewicht: 116 [kg]
Einhängehöhe: 1.249 - 2.349 [mm]
Gesamthöhe: 1.695-2.795 [mm]
Material: Aluminium
nutzbare Trägerlänge: 3.679 [mm]
Oberfläche: blank
Seitengestell Breite (BS): 1.297 [mm]
Trägergesamtlänge (LT): 4.090 [mm]
Trägerteilung: 2.000 / 2.000 [mm]
Trägertyp: teil- bzw. steckbarer Einzelträger
Verfahrbarkeit: stationär

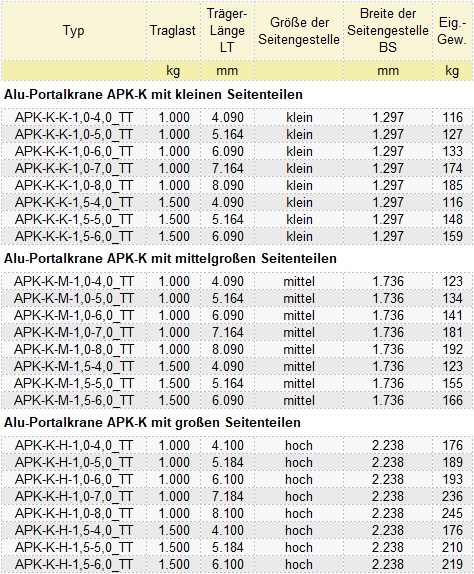

Produktnummer Gesamthöhe Traglast ca. Trägerlänge (lichte Weite) Preis
APK-K-H-1,0-4,0_TT 2.755-4.455 [mm] 1.000 [kg] 4 [m] 4.656,00 € Übernehmen
APK-K-H-1,0-5,0_TT 2.755-4.455 [mm] 1.000 [kg] 5 [m] 5.146,00 € Übernehmen
APK-K-H-1,0-6,0_TT 2.755-4.455 [mm] 1.000 [kg] 6 [m] 5.636,00 € Übernehmen
APK-K-H-1,0-7,0_TT 2.755-4.455 [mm] 1.000 [kg] 7 [m] 6.126,00 € Übernehmen
APK-K-H-1,0-8,0_TT 2.755-4.455 [mm] 1.000 [kg] 8 [m] 6.616,00 € Übernehmen
APK-K-H-1,5-4,0_TT 2.755-4.455 [mm] 1.500 [kg] 4 [m] 5.146,00 € Übernehmen
APK-K-H-1,5-5,0_TT 2.755-4.455 [mm] 1.500 [kg] 5 [m] 5.636,00 € Übernehmen
APK-K-H-1,5-6,0_TT 2.755-4.455 [mm] 1.500 [kg] 6 [m] 6.126,00 € Übernehmen
APK-K-K-1,0-4,0_TT 1.695-2.795 [mm] 1.000 [kg] 4 [m] 3.088,00 € Übernehmen
APK-K-K-1,0-5,0_TT 1.695-2.795 [mm] 1.000 [kg] 5 [m] 3.578,00 € Übernehmen
APK-K-K-1,0-6,0_TT 1.695-2.795 [mm] 1.000 [kg] 6 [m] 4.068,00 € Übernehmen
APK-K-K-1,0-7,0_TT 1.695-2.795 [mm] 1.000 [kg] 7 [m] 4.558,00 € Übernehmen
APK-K-K-1,0-8,0_TT 1.695-2.795 [mm] 1.000 [kg] 8 [m] 5.048,00 € Übernehmen
APK-K-K-1,5-4,0_TT 1.695-2.795 [mm] 1.500 [kg] 4 [m] 3.578,00 € Übernehmen
APK-K-K-1,5-5,0_TT 1.695-2.795 [mm] 1.500 [kg] 5 [m] 4.068,00 € Übernehmen
APK-K-K-1,5-6,0_TT 1.695-2.795 [mm] 1.500 [kg] 6 [m] 4.558,00 € Übernehmen
APK-K-M-1,0-4,0_TT 2.175-3.425 [mm] 1.000 [kg] 4 [m] 3.431,00 € Übernehmen
APK-K-M-1,0-5,0_TT 2.175-3.425 [mm] 1.000 [kg] 5 [m] 3.921,00 € Übernehmen
APK-K-M-1,0-6,0_TT 2.175-3.425 [mm] 1.000 [kg] 6 [m] 4.411,00 € Übernehmen
APK-K-M-1,0-7,0_TT 2.175-3.425 [mm] 1.000 [kg] 7 [m] 4.901,00 € Übernehmen
APK-K-M-1,0-8,0_TT 2.175-3.425 [mm] 1.000 [kg] 8 [m] 5.391,00 € Übernehmen
APK-K-M-1,5-4,0_TT 2.175-3.425 [mm] 1.500 [kg] 4 [m] 3.921,00 € Übernehmen
APK-K-M-1,5-5,0_TT 2.175-3.425 [mm] 1.500 [kg] 5 [m] 4.411,00 € Übernehmen
APK-K-M-1,5-6,0_TT 2.175-3.425 [mm] 1.500 [kg] 6 [m] 4.901,00 € Übernehmen

Unterschiede Seitengestell

Feststellbares Handfahrwerk und Horizontalversteller serienmäßig

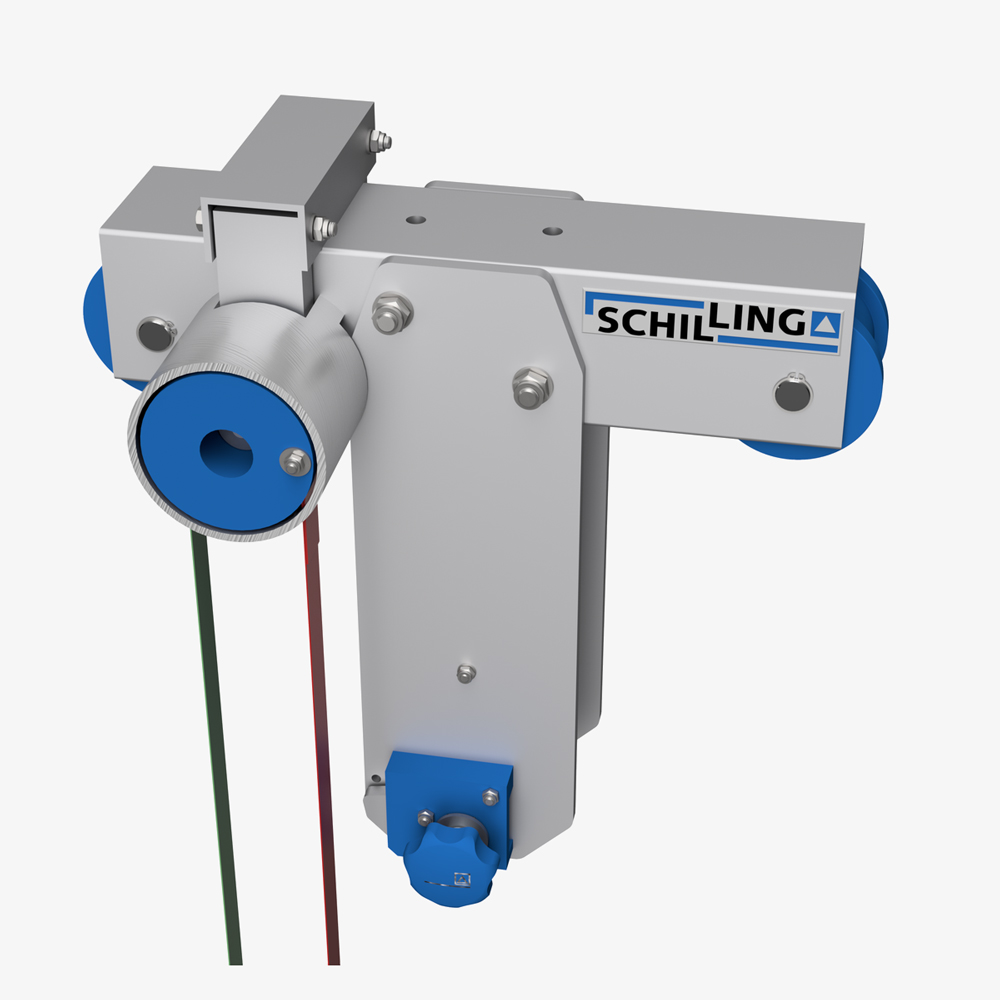

Die leichtläufige Laufkatze ist zusätzlich mit einer Feststellvorrichtung ausgestattet. Durch Ziehen am roten Band wird sie am Träger fixiert. Das Ziehen des grünen Bandes löst sie wieder. Durch ein Feststellen der Laufkatze wird ein ungewolltes Wegrollen des Rollfahrwerks unter Last zuverlässig unterbunden. Der Einhängepunkt zum Anschlagen von Hebezeugen besteht aus einem steckbaren Bolzen. Mit seiner erhöhten Position zwischen den Trägern wird der Hub maximal ausgeschöpft. Hebezeuge lassen sich unkompliziert in das Hand-Rollfahrwerk einhängen.

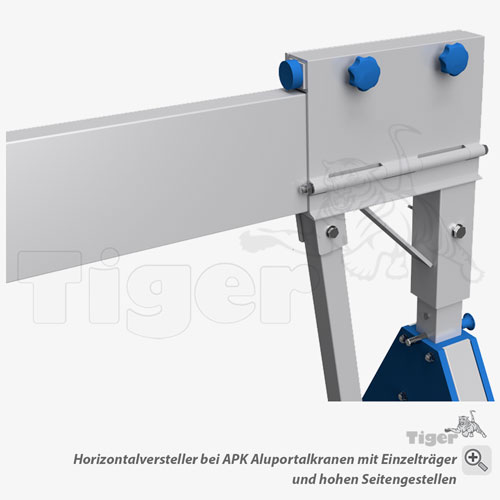

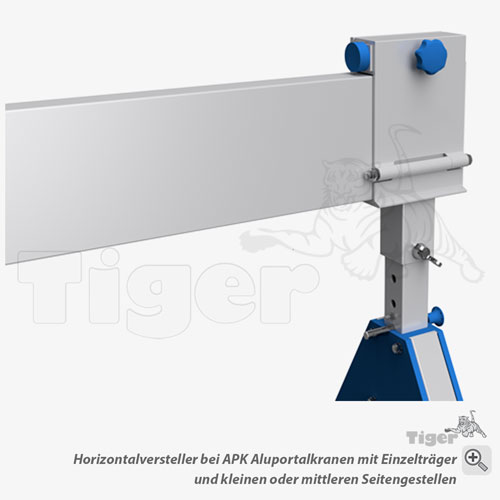

Mit dem Horizontalversteller lässt sich auf einer Seite das Seitenteil bequem verschieben. Durch den Einsatz des Horizontalverstellers lässt sich die nutzbare Länge des Aluportalkrans zwischen den Seitengestellen stufenlos verstellen. Die Laufbahnlänge des Alu-Trägers ist variabel und bietet somit einen zusätzlichen Mehrwert durch hohe Flexibilität bei der Anwendung.

Klappbare und zerlegbare Seitenteile

Die Seitenteile lassen sich schnell und einfach montieren und schnell zusammenklappen. Somit benötigen sie beim Lagern oder beim Transport des Krans weniger Platz.

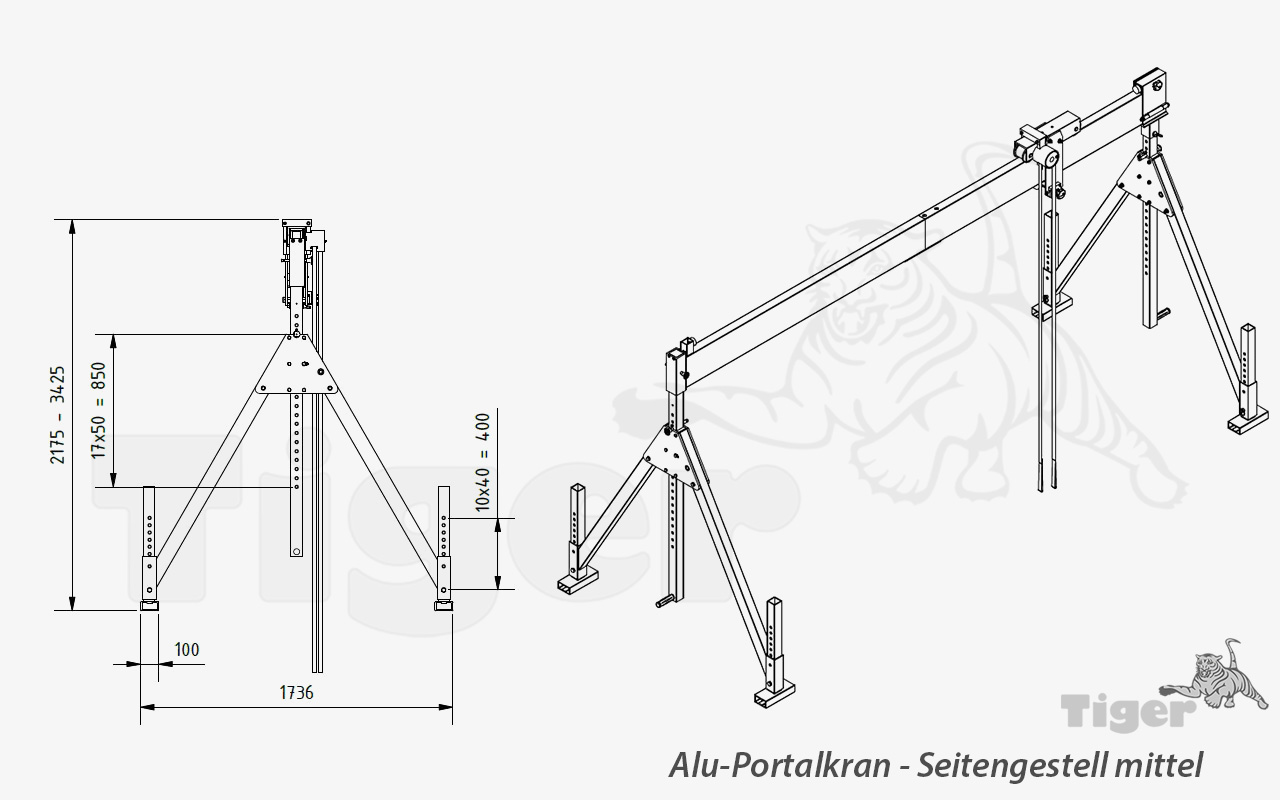

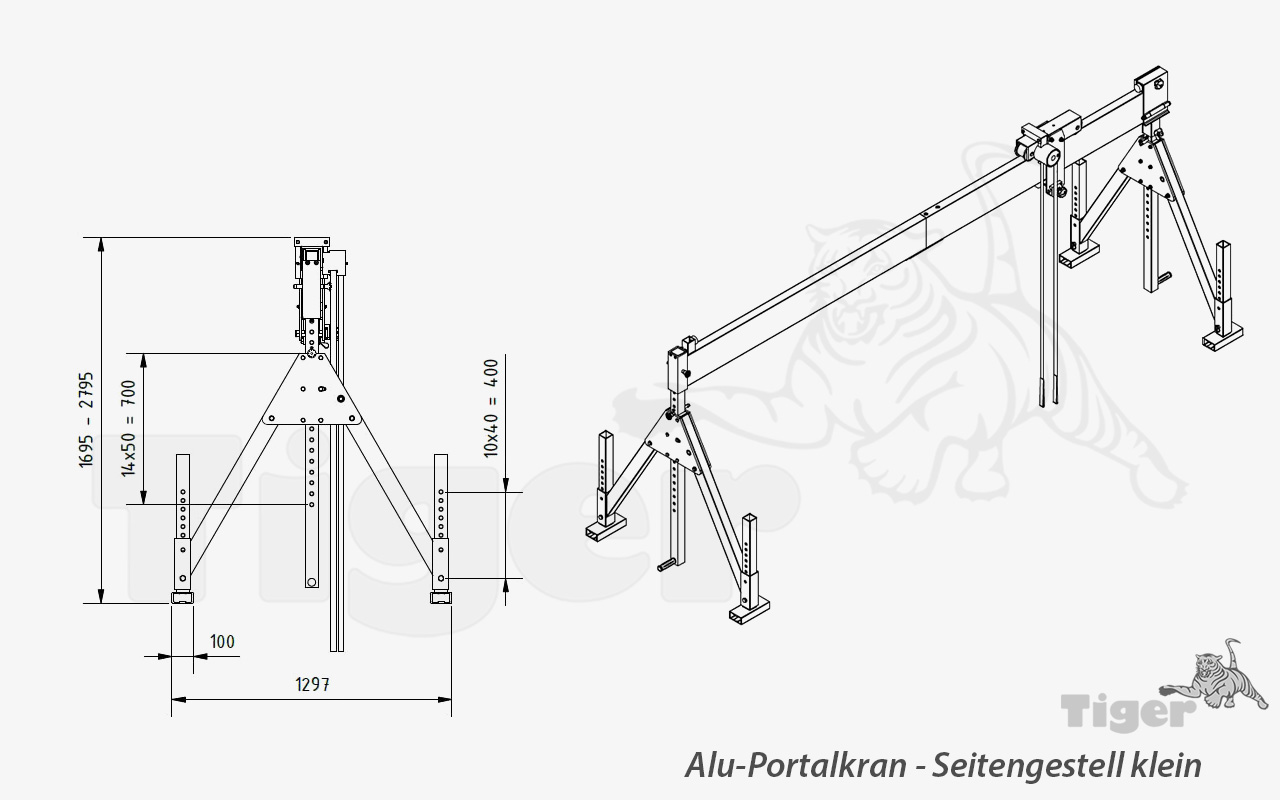

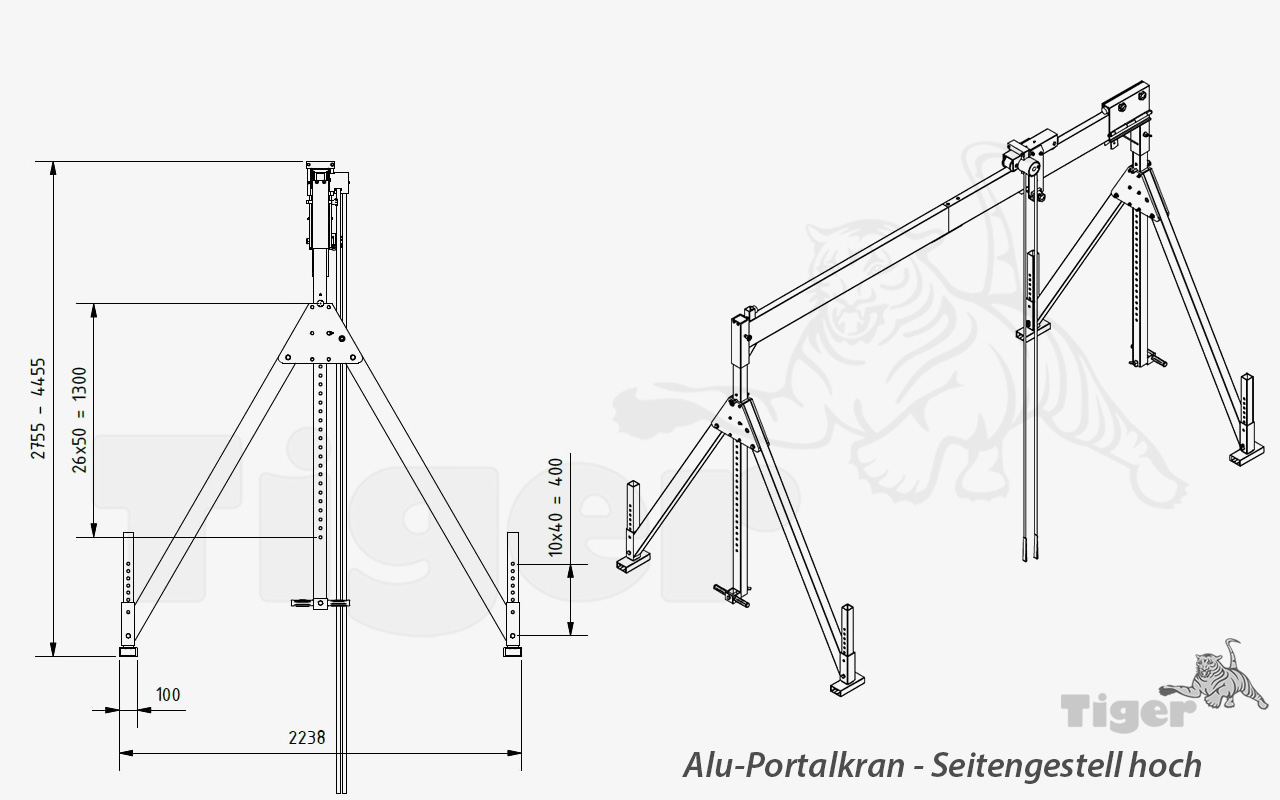

Für diese Portalkrane gibt es, abhängig von der lichten Höhe, drei klappbare Seitengestelle (klein, mittel, hoch).

Das Beste: Der Träger ist teilbar!

Der Kranträger wird in zwei Teilen ausgeliefert. Der Alu-Portalkran lässt sich so noch einfacher in ein Transportfahrzeug verfrachten und verstauen oder platzsparender lagern.
Die Teilstücke des Kranträgers werden einfach ineinander geschoben und dann verschraubt. Zentrierbuchsen und Passhülsen garantieren bündige Übergänge, damit auch die Laufkatze nicht hakt. Wenn Sie eine andere Teilung wünschen (z. B. 1,5 m + 2,5 m oder 1 m + 3 m), so teilen Sie uns dies einfach bei der Bestellung im Feld Bemerkung mit.

Die Ausführung einer anderen Teilung ist mit Aufpreis und auf Anfrage ebenso möglich!

Standard-Trägerteilungen der Portalkrane APK-DT-K:

  • 2.000 / 2.000 (4.000 mm lichte Weite)
  • 3.000 / 2.000 (5.000 mm lichte Weite)
  • 3.000 / 3.000 (6.000 mm lichte Weite)
  • 4.000 / 3.000 (7.000 mm lichte Weite)
  • 4.000 / 4.000 (8.000 mm lichte Weite)

Sicherer Versand der Alu-Portalkrane in Faltkisten aus Holz

  • Unsere APK-Portalkrane werden in einer Holzkiste geliefert, dadurch reduziert sich die Packstück-Anzahl
  • Alle Kran-Bestandteile sind für den Transport perfekt geschützt und können auch nicht verloren gehen
  • Einfaches Be- und Entladen der Transportkiste – sie ist von allen Seiten mit dem Stapler unterfahrbar
  • Die Holzkiste (Einwegverpackung) kann ggf. auch noch zur Lagerung des Krans verwendet werden (sofern nach Transport unbeschädigt)

Für den regelmäßigen Montageeinsatz empfehlen wir den Kauf einer maßangefertigten Aluminium-Transportbox.
Diese bieten wir als Zubehör an!

OPTIONEN FÜR DIE ALU-PORTALKRANE SERIE APK-DT-K

Handwinde zur Höhenverstellung

Die als Option* erhältliche Handwinde zur Höhenverstellung sorgt für ein bequemeres Einstellen der Hubhöhen. Der Kraftaufwand für die Winde ist dabei gering, da die Kraft an der Kurbel nicht vom Trommeldurchmesser abhängt und daher gleichmäßig wirkt. Der Einsatz der Handwinde ist besonders sinnvoll, wenn aufgrund der großen Dimensionen und Gewichte (Variante Doppelträger, Elektrokettenzug, Stirnradflaschenzug, usw.) die Höhenverstellung per Hand nahezu unmöglich wird (auch empfehlenswert bei öfteren Verstellens der Hubhöhen des Kranes mit Hebezeug). Alternativ kann die Höhenverstellung auch mittels Gabelstapler vorgenommen werden (bei einmaliger Einstellung).

Wichtig: Die Höhenverstellung darf mit dieser Handwinde immer nur im unbelasteten Zustand des Krans erfolgen!

Typ APK-HW

*) Eine Option kann immer nur mit einem Produkt zusammen bestellt werden, da sie nach dem Kauf bzw. später nicht nachrüstbar ist.
Erst nach Auswahl einer bestimmten Variante wird Ihnen diese Option zum Kauf angeboten (sofern sie für den ausgewählten Artikel verfügbar ist).

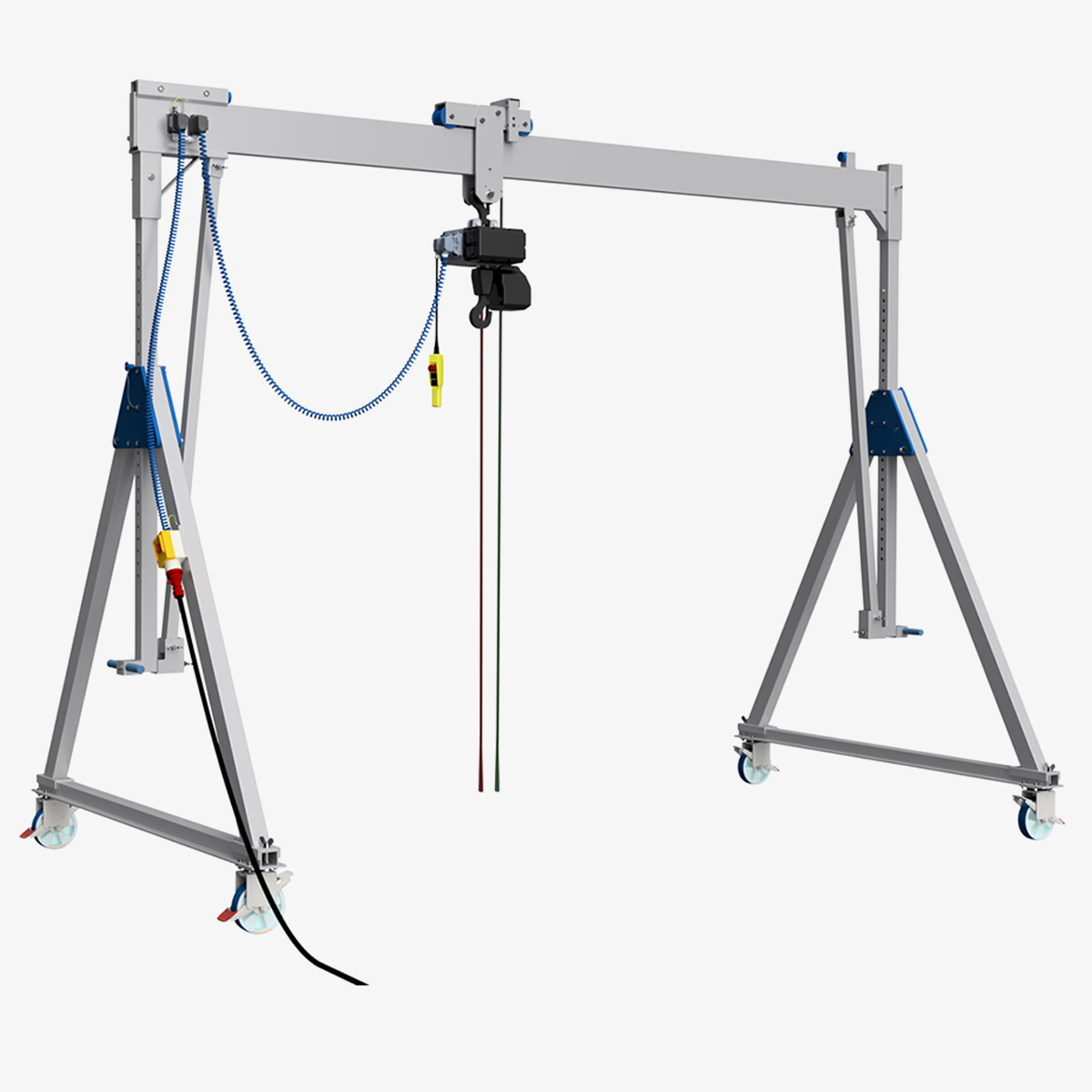

Doppelträger-Stromzuführung für elektrische Hebezeuge (als Option*)

Die als Option* erhältliche Stromzuführung dient dem Anschluss von z. B. elektrischen Kettenzügen.
Es handelt sich um ein Komplettset für die Verkabelung inkl. Steckdose und Befestigungsmaterialien.

Typ APK-SZD

Produktmerkmale

  • Geeignet für Drehstrom (400V/16A, 50 Hz), 5-polig
  • Phasenwender CEE-Anschluss, 5-polig mit Schalter (abschließbar), angebracht am Seitengestell mit der kurzen Trägerstütze
  • PUR-Wendelleitung
  • Der elektrische Anschluss des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig (Schutzart nach DIN EN 60 529 IP55)
  • Der Not-Aus-Schalter befindet sich in der Regel am Bedienelement des Elektrokettenzuges**.

Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet.
Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist besonders darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen werden. Bitte achten Sie auch darauf, dass bei der Aufbewahrung kein Wasser in den Hauptschalter der Verkabelung/Stromzuführung eindringt (Korrosionsgefahr / Funktionsstörung).

Der Alu-Portalkran wird anschluß- und betriebsfertig inkl. Prüfprotokoll elektrischer Geräte gemäß DIN VDE 0701/0702, BetrSichV, BGV A 3 ausgeliefert.

**) Wichtig, bei bereits vorhandenem E-Kettenzug:

Die Traglast eines vorhandenen Elektrokettenzuges muss auf die Traglast des Alu-Portalkrans abgestimmt sein!
Bitte übersenden Sie uns nach Auftragseingang den passenden Elektrokettenzug (mit Aufhängehaken) damit wir diesen entsprechend an unserem Alu-Portalkran integrieren sowie die Stromanschlüsse montieren können. Ansonsten kann eine einwandfreie Funktion des Elektrokettenzuges mit der Stromzuführung nicht gewährleistet werden.

Gerne bieten wir Ihnen dieses Kransystem auch mit einem passenden Abus Elektrokettenzug GM mit Aufhängehaken an.
Bitte fragen Sie hierfür einfach an!

*) Eine Option kann immer nur mit einem Produkt zusammen bestellt werden, da sie nach dem Kauf bzw. später nicht nachrüstbar ist.
Erst nach Auswahl einer bestimmten Variante wird Ihnen diese Option zum Kauf angeboten (sofern sie für den ausgewählten Artikel verfügbar ist).

Umlaufendes Band für Doppelträger (als Option*)

Der Anwender steht außerhalb des Gefahrenbereichs, um von dort aus die Laufkatze auf dem Kranträger bewegen zu können.
Dies stellt eine große Arbeitserleichterung und Optimierung der Arbeitssicherheit dar.

Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge.
Mit integrierter Klemmplatte an den beiden Enden des Umlaufbandes, welche zur Gewichtsbeschwerung des Bandes dient.

Integrierte Klemmvorrichtung an beiden Stirnseiten des Aluträgers hält das Band an Position.
Das umlaufende Band erhält somit die nötige Spannkraft, d.h. der Bereich unter der feststellbaren Laufkatze ist frei.

Typ APK-UBDT

*) Eine Option kann immer nur mit einem Produkt zusammen bestellt werden, da sie nach dem Kauf bzw. später nicht nachrüstbar ist.
Erst nach Auswahl einer bestimmten Variante wird Ihnen diese Option zum Kauf angeboten (sofern sie für den ausgewählten Artikel verfügbar ist).

ZUBEHÖR FÜR DIE ALUPORTALKRANE SERIE APK-DT-K

Wandkonsolen für Alu-Portalkrane APK-DT-K mit Doppelträger

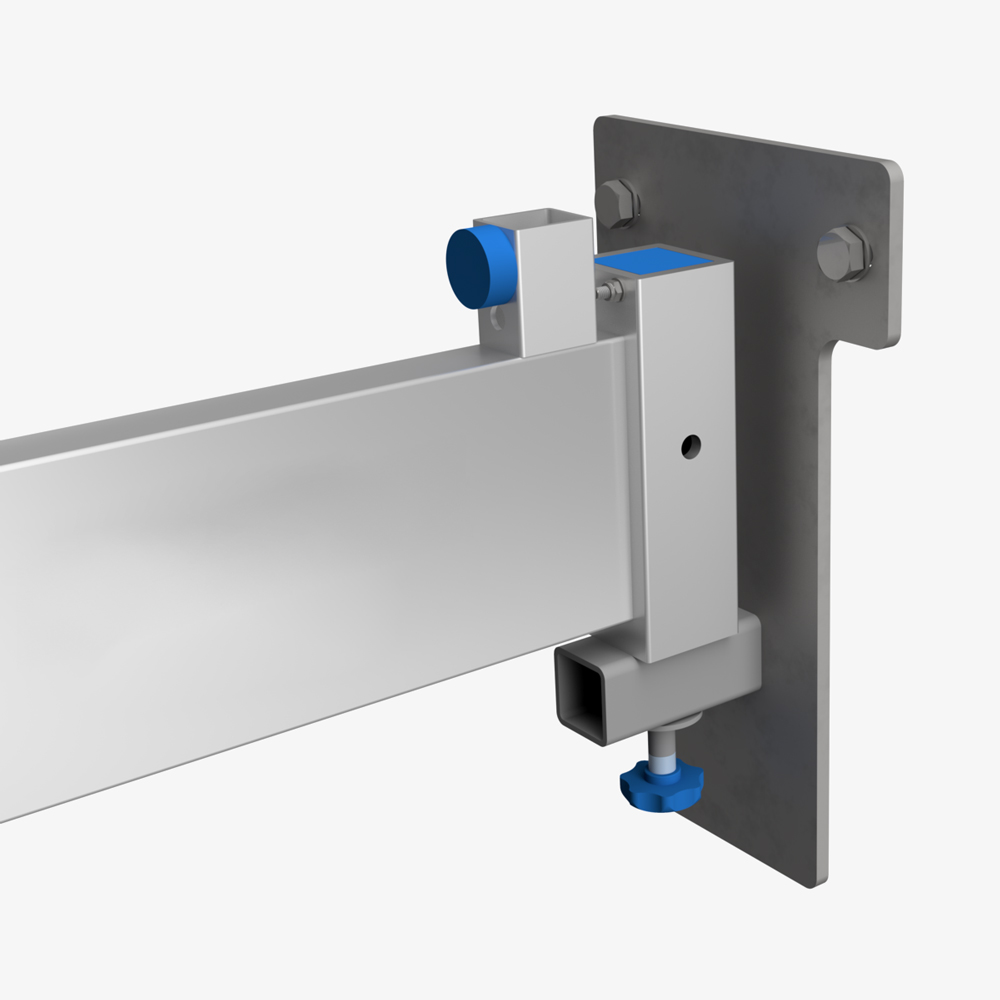

Mit einer Wandkonsole kann der Einzelkranträger ohne größeren Aufwand an einer Wand montiert werden.
In diesen Fällen reicht dann nur eine Bodenstütze gegenüber der Wandkonsole zur Stabilisierung des Kranträgers aus.
Dies spart Platz und verschafft mehr Bodenfreiheit für den Kraneinsatz.
Durch die Wandkonsole kann der Kranausleger zudem im unbelasteten Zustand um 180° gedreht werden.
Abmessungen (L x B x T): 1.015 x 310 x 295 mm

Wandkonsole für alle APK-Krane mit Doppelträger: Typ APK-WK-DT

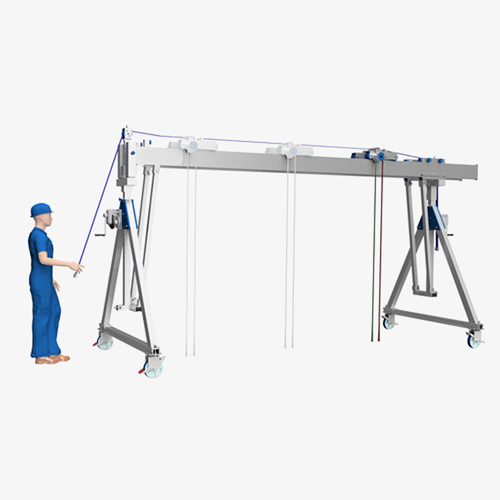

Zweite Laufkatze für Alu-Portalkrane APK-DT-K mit Doppelträger

Mit einem zweiten Rollfahrwerk können eine Vielzahl von Lasten noch flexibler gehoben werden.

Die leichtläufige Laufkatze ist zusätzlich mit einer Feststellvorrichtung ausgestattet. Durch Ziehen am roten Band wird sie am Träger fixiert. Das Ziehen des grünen Bandes löst sie wieder. Durch ein Feststellen der Laufkatze wird ein ungewolltes Wegrollen des Rollfahrwerks unter Last zuverlässig unterbunden. Der Einhängepunkt zum Anschlagen von Hebezeugen besteht aus einem steckbaren Bolzen. Mit seiner erhöhten Position zwischen den Trägern wird der Hub maximal ausgeschöpft. Hebezeuge lassen sich unkompliziert in das Hand-Rollfahrwerk einhängen.

Wichtig: Die Summe der in beiden Laufkatzen angehängten Lastgewichte darf die des Krans in keinem Fall überschreiten! Bitte beachten Sie, dass sich beim Einsatz von mehreren Laufkatzen pro Alu-Portalkran die angegebene Traglast des Alu-Portalkrans nicht erhöht, d.h. die Summe der Gewichte darf die zulässige Gesamttraglast des Krans nicht überschreiten. Es sind beim Kauf einer 2. Rollkatze zusätzliche Anschlagpuffer integriert, welche als Anfahrschutz zueinander dienen.

Laufkatze für Doppelträger: Typ APK-LK-DT

verpackungs-transportkiste-gross Typ APK-TK-4200

Stabile Alu-Transportkisten für Alu-Portalkran APK-DT-K

Mit diesen stabilen und sehr leichten Aluminiumkisten können die einzelnen Komponenten des Alu-Portalkrans übersichtlich verstaut werden.
So lassen sich alle Kranbestandteile platzsparend aufbewahren und können auch einfacher transportiert werden.
Dies erhöht nicht nur die Lebensdauer des Alukrans, sondern sorgt auch dafür, dass alle Krankomponenten immer vollständig und griffbereit sind.
Für den einfachen Transport ohne weitere Hilfsmittel besitzen diese Alu-Transportboxen auch Rollen.
Der verstärkte Kistenboden kann mit einem Gabelhubwagen oder Stapler angehoben werden. Dies ist besonders praktisch bei der Verladung auf einen LKW.

Produkt-Eigenschaften

  • Aufklappbarer Deckel mit Scharnieren
  • Lasche zum Einhängen eines Vorhängeschlosses
  • Mit zwei Schalen-Klappgriffen auf dem Deckel
  • Aussparungen für den Alu-Träger an den stirnseitigen Wänden
  • Verstärkte Bodenplatte
  • Sechs Stahlblech-Lenkrollen mit Ø 200 mm
  • Rollen mit Schwerlast-Polyurethanbelag und integriertem Rad- und Drehkranzfeststeller

Alu-Transportkiste mittel: Typ APK-TK-3000
Abmessungen inkl. Rollen (L x B x H): 3.000 x 685 x 860 mm

Alu-Transportkiste groß: Typ APK-TK-4200
Abmessungen inkl. Rollen (L x B x H): 4.200 x 685 x 1.200 mm


Bitte beachten Sie, dass die Transportkisten im Standard für die Aufnahme des Krans ausgelegt sind.

Die Kisten können auf Ihre Anforderung angepasst werden!
Wenn Sie zusätzliches Kranzubehör integrieren möchten, so fragen Sie hierfür bitte vor dem Kauf an. Die Alukisten werden auf Maß angefertigt!
So kann z. B. die mittlere Kiste (Typ APK-TK-3000) mit seitlichen Aussparungen versehen werden, bei denen der Kranträger etwas herausschaut.
So lassen sich auch längere Kranträger hierin sicher aufbewahren.

Fahrgestelle für alle Alu-Portalkrane APK-DT-K

Dieses Spezial-Fahrgestell aus Stahlblech ist für das unbelastete Versetzen schwerer Ausführungen von Alu-Portalkranen der Serie APK-DT-K vorgesehen.
Das Kranfahrwerk ist mit Schwerlast-Rädern mit PU-Laufbelag oder Vollgummireifen erhältlich.

Hiermit wird ein stationärer APK-Portalkran im lastlosen Zustand leicht verfahrbar. So kann er schnell und einfach zum gewünschten Einsatzort gerollt werden.

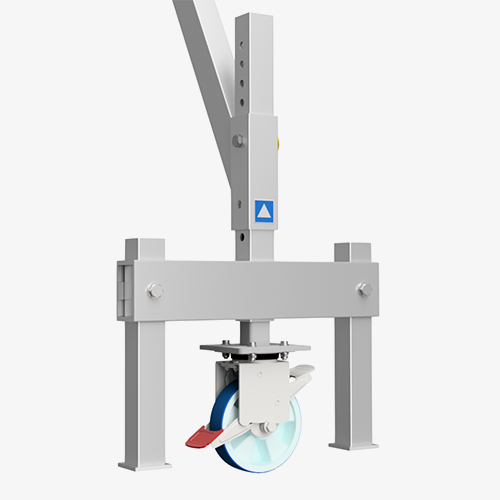

Fahrwerk mit Schwerlast-Räder und Polyurethan-Belag

Dieses Kran-Fahrgestell mit Rädern mit PU-Laufbelag ist für das unbelastete Versetzen schwerer Ausführungen von Alu-Portalkranen vorgesehen.
Der niedrigste Einhängepunkt am Bolzen der Laufkatze erhöht sich dadurch um 400 mm, der maximale Einhängepunkt wird um 200 mm angehoben.

Dieses Fahrgestell ist für den Innenbereich vorgesehen und kann für alle stationären APK Alu-Portalkrane eingesetzt werden.

Typ APK-FG-SPL

Fahrwerk mit Super-Elastik-Vollgummireifen

Dieses Kranfahrgestell mit Rädern aus Vollgummi ist für das unbelastete Versetzen schwerer Ausführungen von Alu-Portalkranen vorgesehen.
Der niedrigste Einhängepunkt am Bolzen der Laufkatze erhöht sich dadurch um 440 mm, der maximale Einhängepunkt wird um 240 mm angehoben.

Dieses Fahrgestell ist für den Innen- und Außenbereich vorgesehen und kann für alle stationären APK Alu-Portalkrane der Serie APK-DT-K eingesetzt werden.

Typ APK-FG-SEV

Passendes Zubehör
