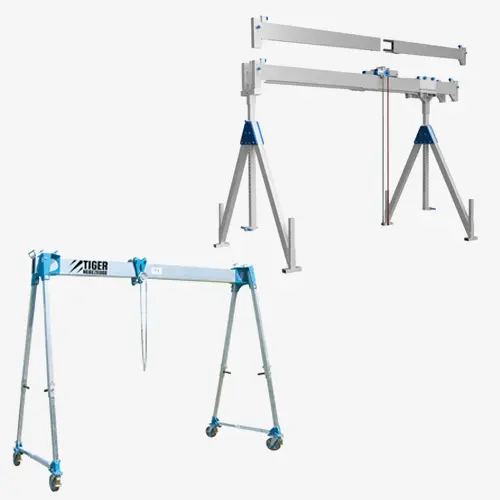

Mobile Portalkrane und Bockkrane
Portalkrane aus Alu und Stahl zum schnellen und einfachen Versetzen von Lasten, fahrbar oder stationär
Hochwertige Alu und Stahl Portalkrane mit Laufkatze - Robust. Zuverlässig. Sicher.
Unsere Alu-Portalkrane und Bockkrane überzeugen durch ihre hohe Qualität, um eine langanhaltende Funktionalität und Sicherheit gewährleisten. Wir führen Portalkrane mit Traglasten bis 5 t und Trägerlängen bis zu 8 m.
Expertenberatung für individuelle Portalkran-Lösungen
Unsere Krantechnik-Experten beraten Sie detailliert zur Anpassung von Höhe, Trägerlänge und Traglast Ihrer Krananlagen, um optimale Ergebnisse zu erzielen.
Maßgeschneiderte Portalkrane für spezielle Anforderungen
Unsere Kranexperten konstruieren Sonderausführungen von Kransystemen, die exakt auf Ihre individuellen Anforderungen zugeschnitten sind - Sonderbau für Alu-Portalkrane und Bockkrane.
HÄUFIGE FRAGEN UND ANTWORTEN ZU PORTALKRANEN
Was sind Portalkrane?
Der Begriff Portal bezieht sich auf das Aussehen eines Portalkrans, da seine Form einem großen Tor oder einem Türrahmen gleicht. Die charakteristische Form des Krangestells ist somit der Namensgeber.
Der obere Teil eines Portalkrans wird auch Brücke genannt. Es handelt sich hierbei um einen Träger aus Stahl oder Aluminium, an dem ein Rollfahrwerk befestigt ist.
Die Träger können bis 8 m und länger sein. Lasten können hiermit in einer Ebene entlang des Trägers verfahren werden.
Ein Rollfahrwerk wird häufig auch als Laufkatze und Rollkatze bezeichnet. Gemeint ist normalerweise ein Handfahrwerk zum Verfahren der Last entlang des Kranträgers.
Es gibt diese auch mit einer Haspelkette. Diese Haspelfahrwerke eignen sich optimal, um schwere oder sehr sperrige Lasten entlang des Tragbalkens horizontal verfahren zu können.
Die Last wird hierbei über eine Endloskette an einer Getriebeübersetzung am Rollfahrwerk durch manuelles Ziehen an der Kette verfahren. Diesen Vorgang nennt man Haspeln.
Bei schweren Lasten (ab 1 t) kommen vermehrt auch elektrische Motorfahrwerke bzw. Elektrofahrwerke zum Verfahren der Last zum Einsatz.
Lasten ab 2 t lassen sich im Portalkran kaum noch per Muskelkraft effektiv verfahren.
Die Last hängt normalerweise nicht direkt am Fahrwerk. Dazwischen befindet sich das Hebezeug, welches über ein Lastaufnahmemittel oder Anschlagmittel die Last letztendlich mit dem Kran verbindet. Das Hebezeug ermöglicht es auch, Lasten vertikal aufzunehmen.
Dank ihrer selbsttragenden Konstruktion werden die Kranstützen fast überwiegend senkrecht belastet.
Hierdurch können die meisten Portalkrane ohne Gegengewicht betrieben werden. Die Last muss hierfür dann innerhalb der Kranstützen aufgenommen werden.
Wozu werden Portalkrane eingesetzt?
Mit Hilfe von Portalkranen können schwere als auch große Lasten sicher bewegt werden. Je nach Ausstattung kann die Bewegung dabei in einer oder mehrere Richtungen möglich sein.
Die Tragfähigkeiten der von uns angebotenen Portalkrane reichen von 500 kg bis 5.000 kg WLL.
Ihre dauerhafte Stabilität, die Mobilität und hohe Belastbarkeit sind entscheidende Vorteile für den Einsatz von Portalkranen.
Der große Arbeitsbereich und die Flexibilität (viele Ausführungen sind auch in der Höhe verstellbar) machen ihn zu einem idealen Hebehelfer beim Bau, bei Montagen, Reparaturen und Wartungsaufgaben.
Stationär oder fahrbar?
Man unterscheidet Portalkrane in stationärer oder fahrbarer Ausführung. Der stationäre Portalkran besitzt keine Rollen. Aber ein stationärer Portalkran ist trotzdem mobil einsetzbar, da er keine dauerhafte Verbindung mit dem Fundament eingeht. Er kommt auch bei wechselnden Einsatzorten zum Einsatz. Ein Vorteil gegenüber nichtortsveränderlichen Kranen wie z.B. Säulenschwenkkrane oder Wandschwenkkrane. Er kann bei Nichtgebrauch einfacher demontiert und platzsparend gelagert werden.
Bei den fahrbaren Portalkranen unterscheidet man nochmals zwischen zusammen mit der Last fahrbaren Portalkranen und denen, die ohne Last auf ebenen Böden per Hand verfahren werden können. Die unter Last verfahrbaren Portalkrane ermöglichen somit auch einen Lastentransport im näheren Arbeitsbereich*.
Bei schweren Lasten (ab 1,5 t) werden bei den Stahlbockkranen oft zusätzliche Ratschenantriebe zum Verfahren verwendet. Dies ist auch ihrem höheren Eigengewicht gegenüber den Alu-Kranen geschuldet.
Bei häufig wechselnden, weit voneinander entfernt liegenden, Einsatzorten und schweren Lasten ab 500 kg Gewicht ist allerdings mobilen Alu-Portalkranen ganz klar den Vorzug zu geben.
Diese lassen sich durch ihre Leichtbauweise in Aluminiumkonstruktion deutlich leichter transportieren als herkömmliche Werkstattkrane. Diese können direkt am Einsatzort schnell montiert werden. Der Alu-Portalkran RUCK-ZUCK ist hierfür eine optimale Lösung. Dieser Mobilkran lässt sich bequem von nur einer Person montieren!
*) Sicherheitshinweis
Ein Portalkran darf auf keinen Fall als Flurfördermittel zum Transport von Lasten über größere Entfernungen verwendet werden!
Bei Fahrbewegungen muss ein Pendeln der Last (Aufschaukeln) wirkungsvoll unterbunden werden.
Woraus besteht ein Portalkran?
Portalkrane bestehen immer aus folgenden Bestandteilen:
- Zwei senkrechte Stützen
- Einer Kranbrücke
Hinzu kommen zumeist noch
- Eine Laufkatze
- Ein Hebezeug
- Ein Lastaufnahmemittel
- Ein Anschlagmittel

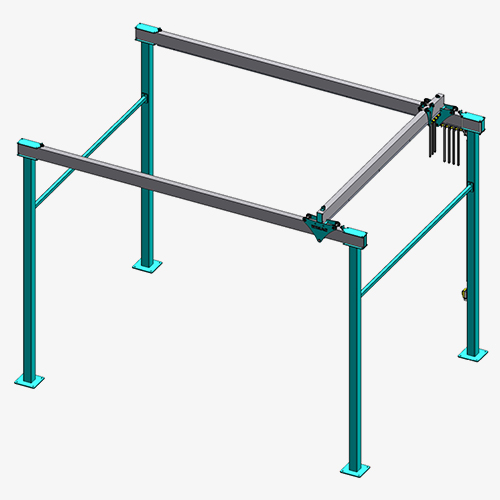

Ausgenommen hiervon sind unsere Brückenkrane ABK. Bei diesen Kranausführungen ist die Brücke auf beiden Seiten aufgeständert.
Dieser Brückenkran besitzt keine zwei Seitenteile, sondern verwendet vier Kranpfosten als Stütze.
Hiermit können Lasten waagerecht in zwei Richtungen äußerst flexibel verfahren werden.
Empfohlenes Hebezeug
Für unsere mobilen Krane empfehlen wir zuverlässige Handhebezeuge wie z.B. Stirnradflaschenzüge von Tractel und Yale und starke elektrische Hebezeuge wie z.B. Elektrokettenzüge von Abus und Yale.
Für schwere Lasten bieten wir die Elektrokettenzüge mit Elektrofahrwerken von Abus an.
Die hierzu passenden Stromzuführungen erhalten Sie bei uns als Zubehör auf Anfrage.
Wo werden Portalkrane eingesetzt?
- In Produktionshallen zur Montage
- In Werkstätten bei Reparaturarbeiten
- Montageeinsätze vor Ort beim Kunden (wechselnde Einsatzorte)
- Auf Baustellen (z. b. Hochbau oder beim Brunnenbau)
- Im Lager beim Warenumschlag
- In FE-Bereichen (Research & Development) zum Transport von Konstruktionen
- In Flugzeughallen, beim Bootsbau, für KFZ und LKW-Reparaturen
- In kleinen wie großen Hafenanlagen
… man findet sie heutzutage eigentlich fast überall im Einsatz!
Portalkrane aus Stahl oder aus Aluminium? Was ist besser?
Beides ist besser als kein Kran, so sagt man. Jede Materialausführung hat Ihre Vorteile.
Für Aluminium spricht das geringe Eigengewicht und die einfache Zerlegbarkeit – für Stahlkrane spricht die extreme Robustheit.
Wegen ihres geringen Eigengewichts werden mobile Kransysteme aus Aluminium oft für ortswechselnde Anforderungen eingesetzt.
Unsere Alu-Portalkrane lassen sich einfach und schnell montieren und demontieren.
Hierdurch lassen sie sich flexibel zu verschiedenen Einsatzorten transportieren und einsetzen.
Die Mobilität und die Zerlegbarkeit entscheiden hier über die Anschaffung.

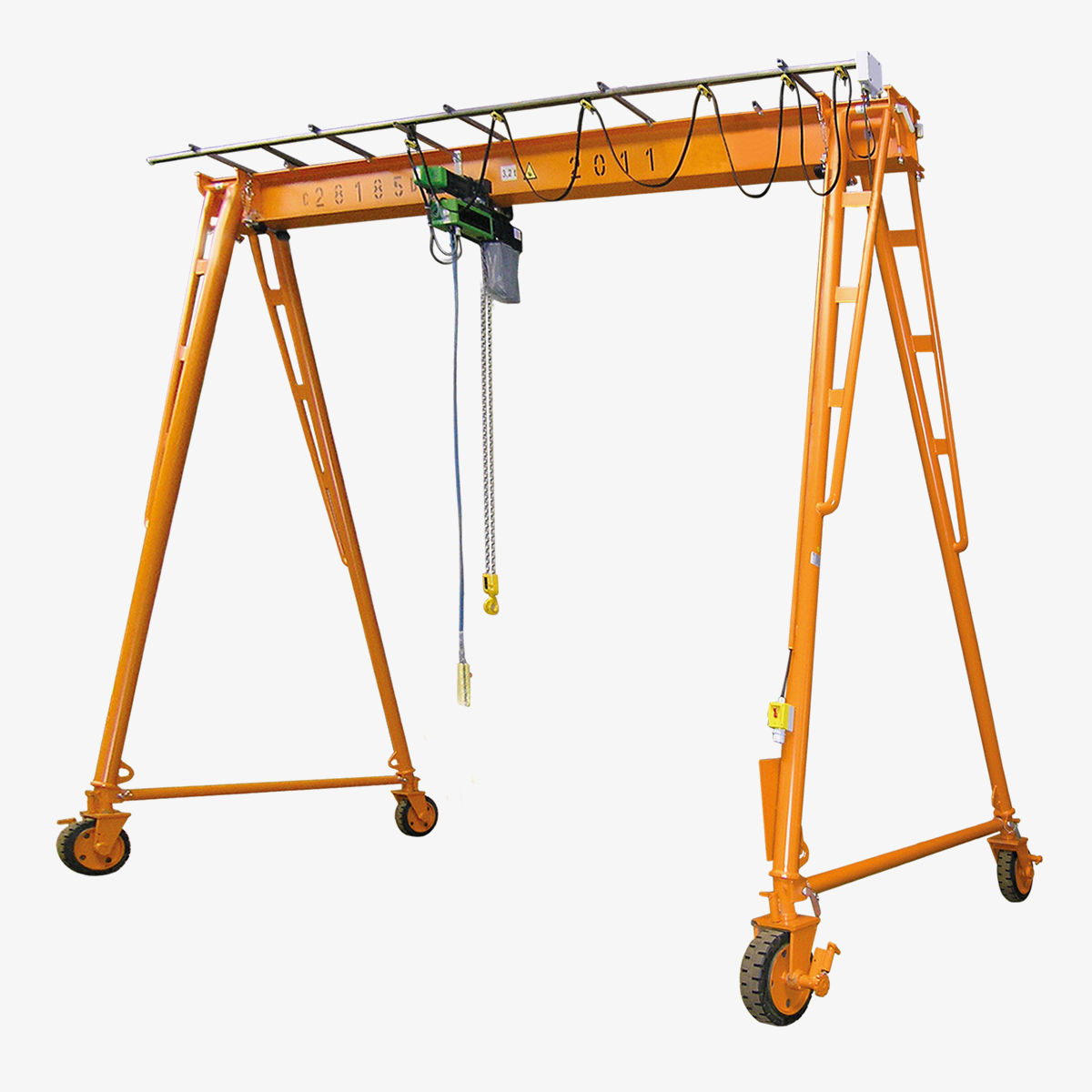

Stahlportalkrane sind hingegen sehr robust, extrem stabil und verwindungssteif.
Qualitativ hochwertige Kranmodelle, wie unsere Stahl-Bockkrane, können bei guter Pflege und regelmäßiger Wartung über Jahrzehnte sicher eingesetzt werden.
Durch ihr relativ hohes Gewicht werden sie hauptsächlich für ortsgebundene Anwendungen, also am gleichen Einsatzort, bevorzugt eingesetzt.
Einsatz im Innenbereich oder im Außenbereich?
Unsere Alu-Portalkrane werden sowohl innerbetrieblich als auch im Außenbereich eingesetzt.
Stahlbockkrane werden bevorzugt in überdachten Hallen und damit witterungsgeschützt eingesetzt.
Portalkran, Alu Portalkran, mobil Portalkran, Bockkran, Alu Bockkran, Leichtbaukran klappbar – Mobile Leichtbauportalkran und Aluminium Portalkran Systeme für Innen und Außen
Schneller Auf-/Abbau, Ein-Mann-Bedienung, hohe Traglastfähigkeit und flexible Einsatzmöglichkeiten sind nur einige Merkmale unserer Portalkrane, Bockkrane, und Leichtbauportalkran auszeichnen. Gang gleich, ob Alu-Portalkran, Alu-Bockkran, Leichtbaukran klappbar oder mobil Portalkran; mit unseren Aluminium-Kranen fahrbar bzw. Leichtbau-Kransystemen erhalten Sie mobile Krantechnik für flexibles Heben und Transportieren von Lasten im Innen- und Außenbereich. Ideal geeignet für den Einsatz in der Werkstatt, für Montagen oder das Be-/Entladen von Fahrzeugen. Übrigens: viele unserer Portalkrane, Bockkrane, Aluminium-Krane und Leichtbaukrane fertigen wir in Sonderkonstruktion an. So sind wir flexibel und fertigen gern auch individuell nach Ihren Wünschen und Anforderungen.
Produkt Highlights unserer Portalkrane:
- Geeignet für den Innen- und Außeneinsatz
- Schneller Auf-/Abbau, einfache Bedienung auch im Ein-Mann-Betrieb
- Fahrbare oder stationäre Aufstellung möglich (Gummiplatten oder Fußspitzen)
- Zusammenklappbar, verstellbar in Höhe und Breite
- Erhältlich als Einzelträger oder Doppelträgersystem
- Traglastfähigkeit bis 5 t, auch unter Last verfahrbar
- Trägerlängen bis zu 8 m, lichte Einhängehöhen bis zu 4.525 mm
- Vielfältiges Zubehör wie z. B. Laufkatzen, Flaschenzüge, Elektrokettenzüge, zusätzliche Alu-Träger, Wandkonsolen, Transportkisten u. a.
(Alle Angaben abhängig von Produktart und Ausführung)
Zuverlässigkeit im Fokus: Wir legen großen Wert auf die Zuverlässigkeit unserer Portalkrane und Bockkrane. Um Ausfallzeiten zu minimieren und Produktivität zu maximieren darf aber auch das Thema Sicherheit beim Umgang mit Kranen nicht zu kurz kommen.
Technische Innovation: Unsere Alu- und Stahl-Portalkrane repräsentieren den neuesten Stand der Technik, immer up2date um Effizienz und Sicherheit in Ihrem Betrieb zu steigern.
Umfassendes Sortiment: Entdecken Sie in unserem umfangreichen Kran-Portfolio neben Portalkranen auch eine breite Palette weiterer Hebetechnik-Lösungen, die speziell auf die Anforderungen der Industrie zugeschnitten sind.
