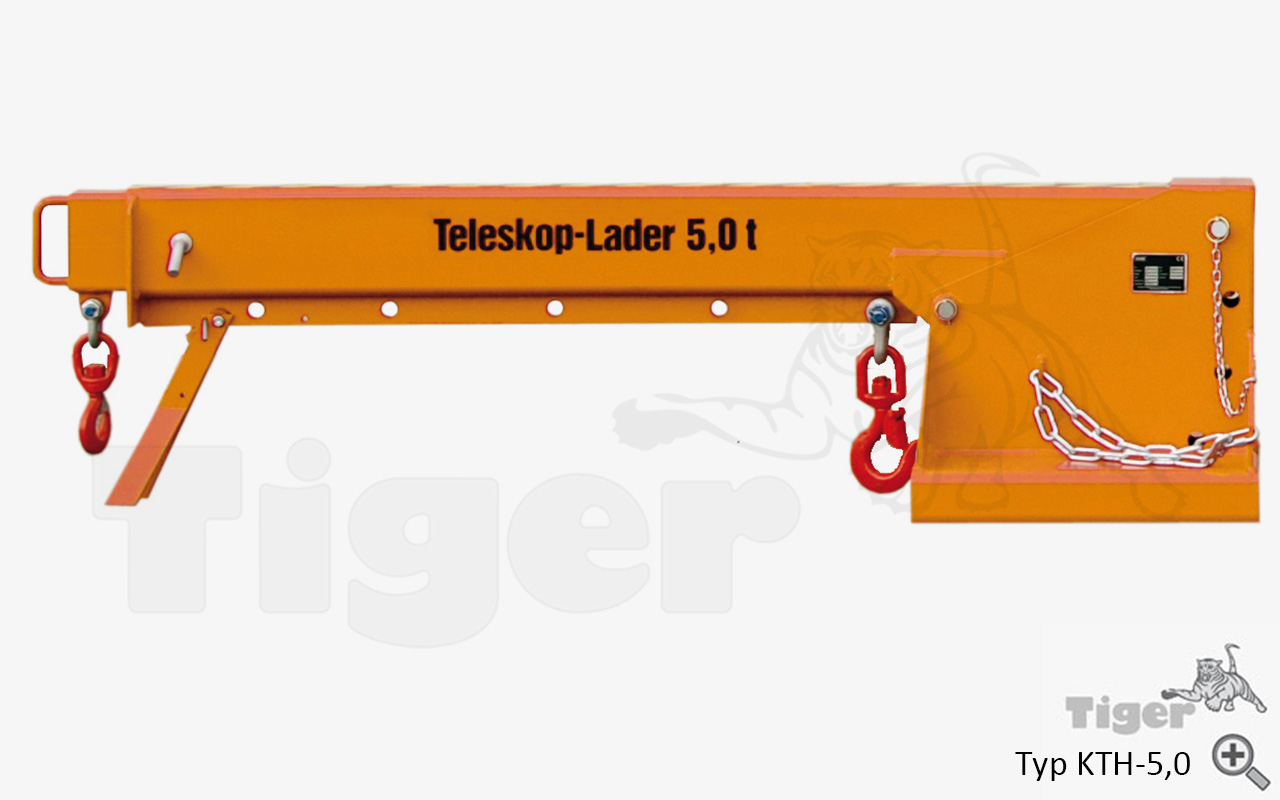

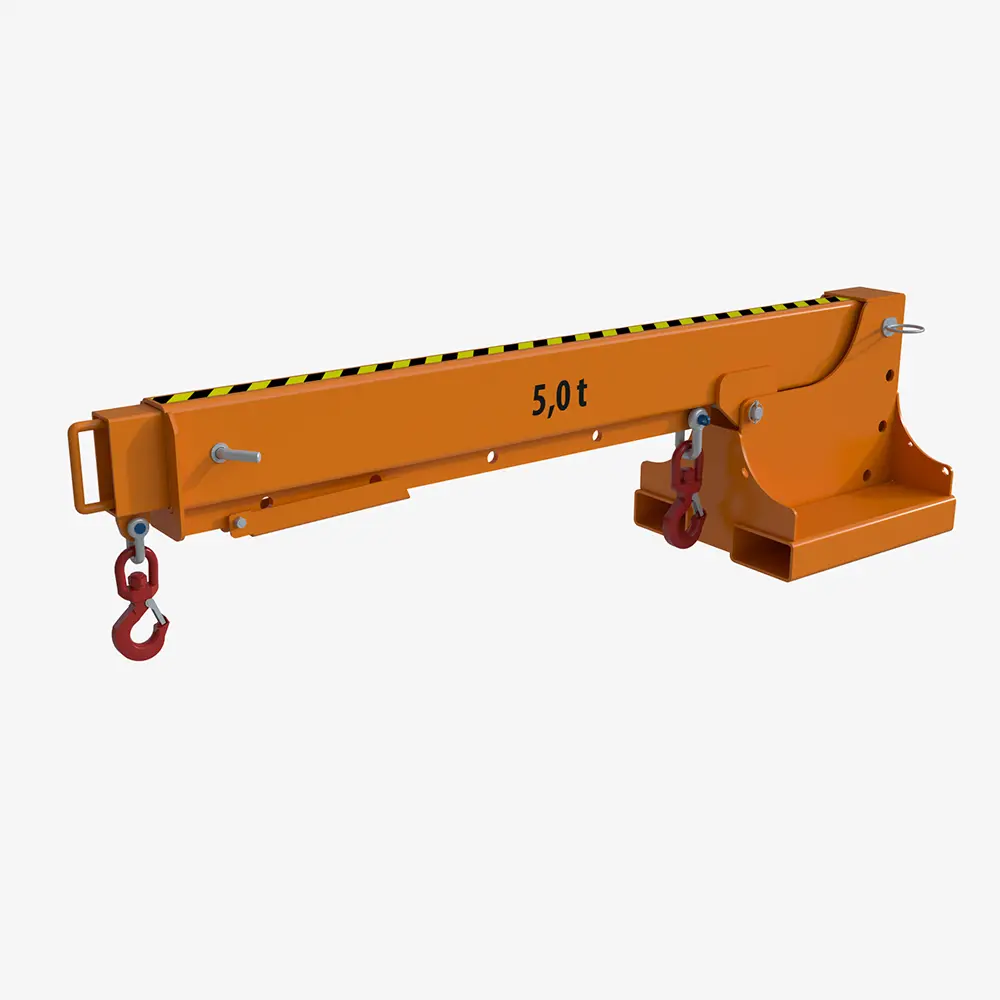

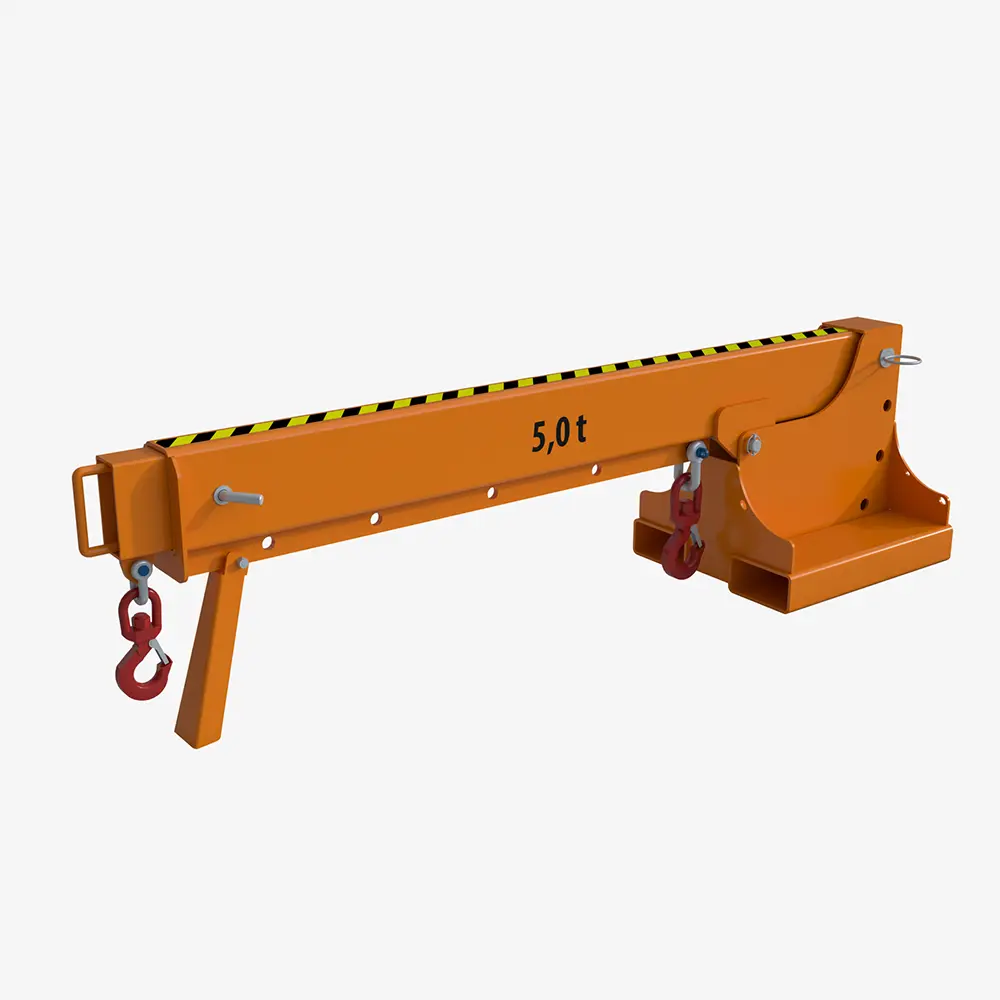

Stapler-Teleskoplader, höhenverstellbar - teleskopierbarer Lastarm mit 2 Wirbellasthaken
Höhenverstellbarer Teleskop-Staplerlastarm KTH - Stapler-Teleskoplader vergrößert die Reichweite Traglast: 5.000 [kg] - Typ KTH-5,0-ORANGE
Produktmerkmale
- Typ: KTH-5,0-ORANGE
- Traglast: 5.000 [kg]
- min. Traglast: 950 [kg]
- Oberfläche: RAL 2000 (Gelborange)

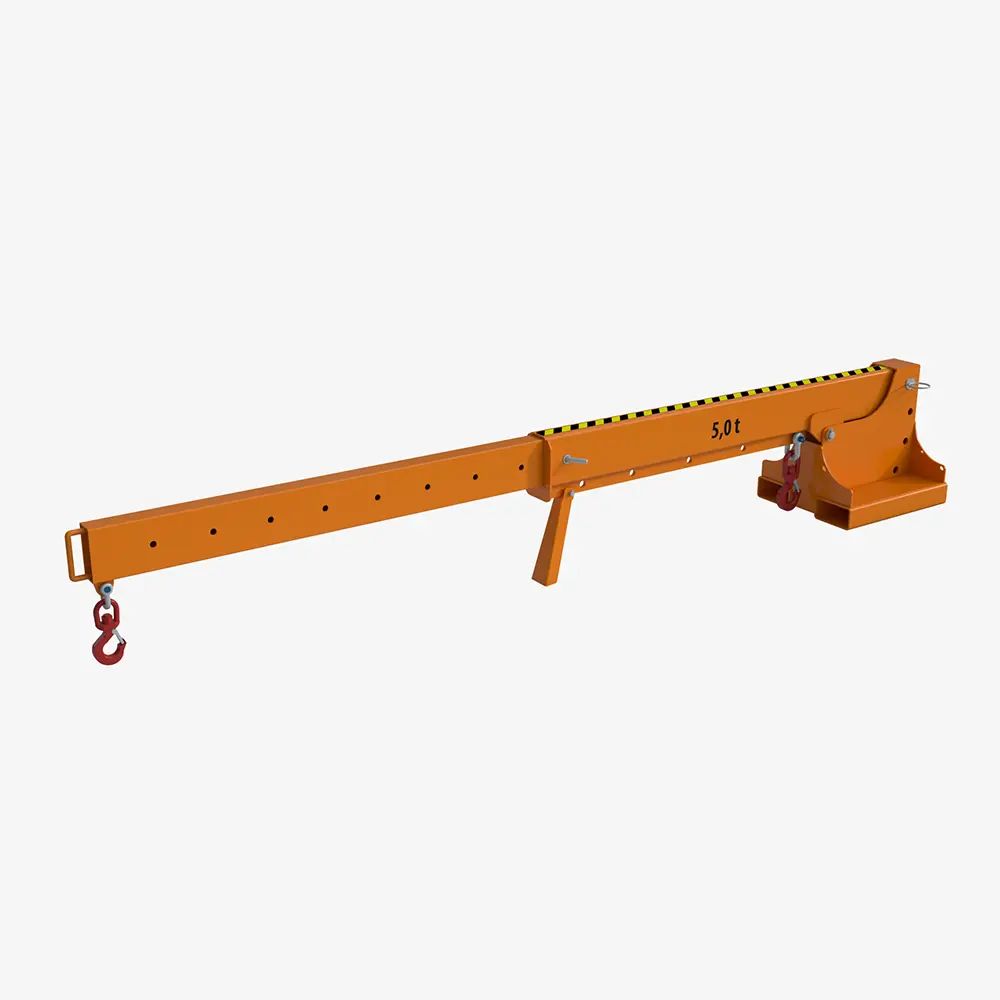

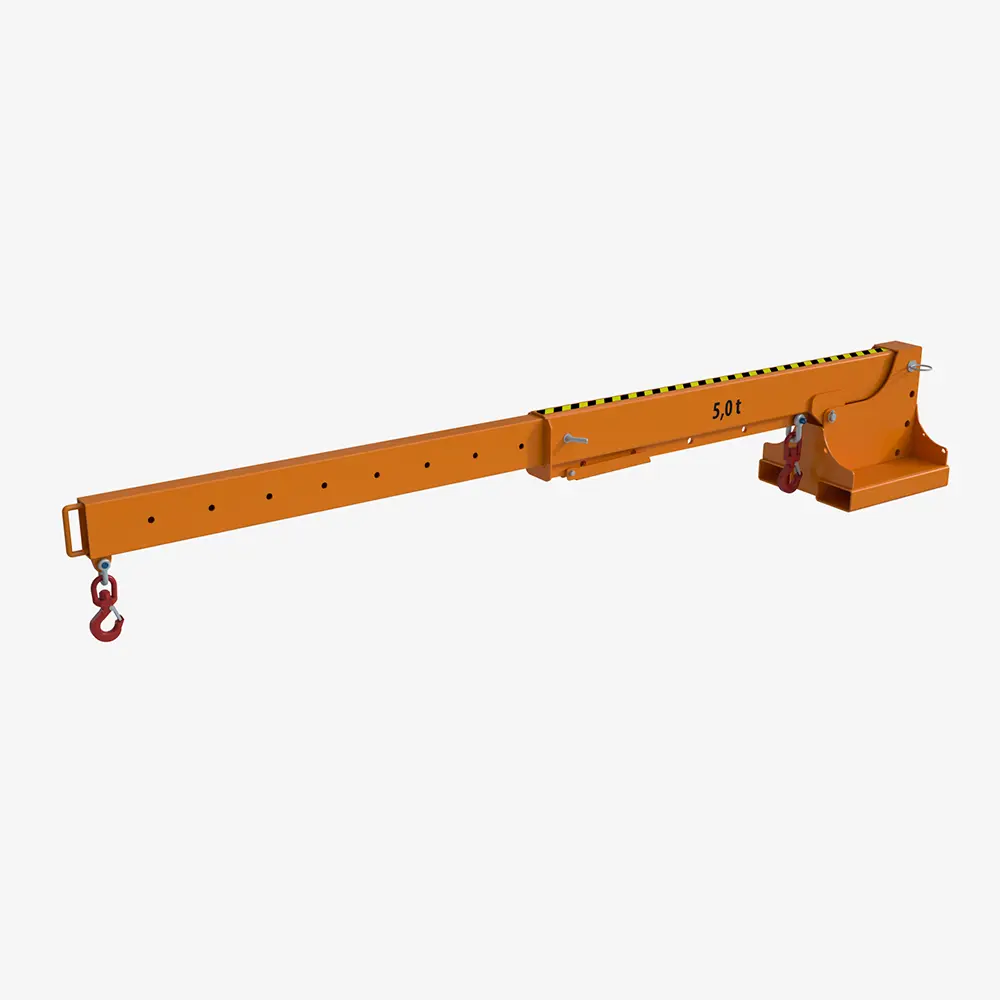

- Innenliegender teleskopierbarer Teil 8-fach ausziehbar
- Jede Position wird mit Steckbolzen gesichert

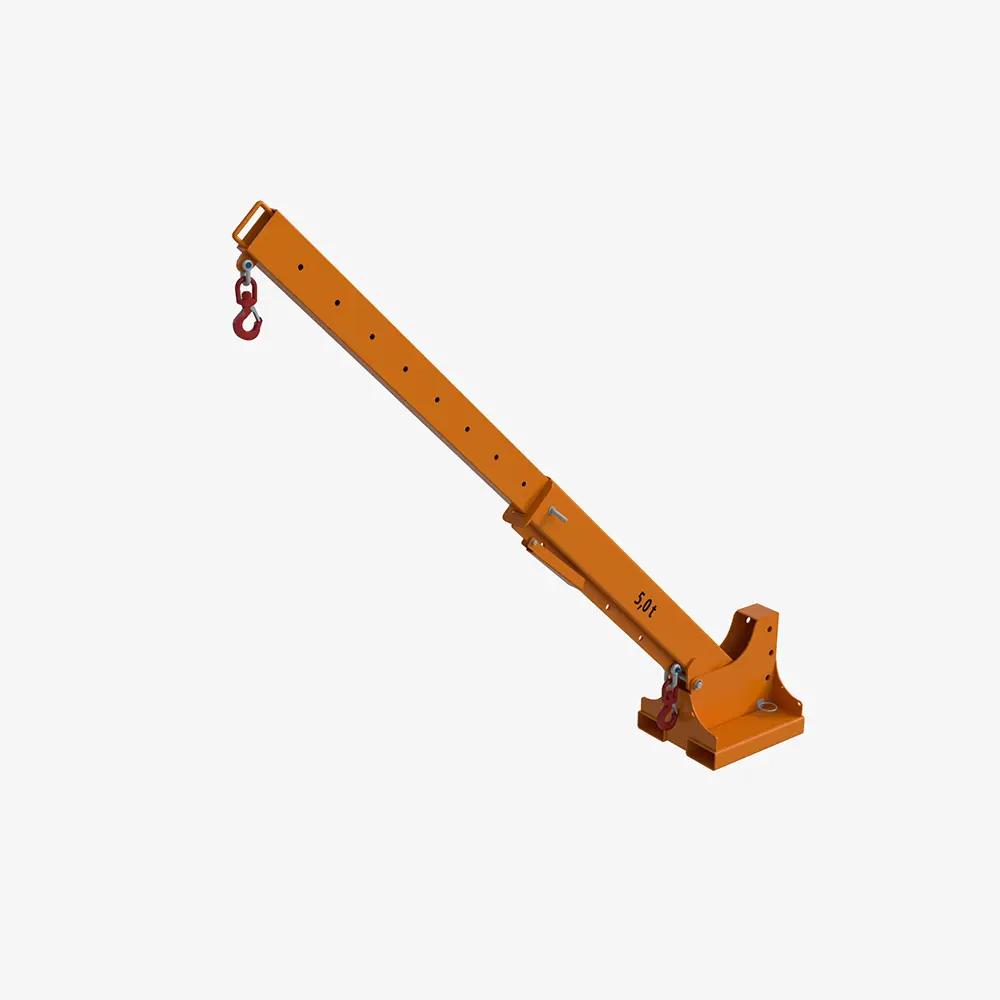

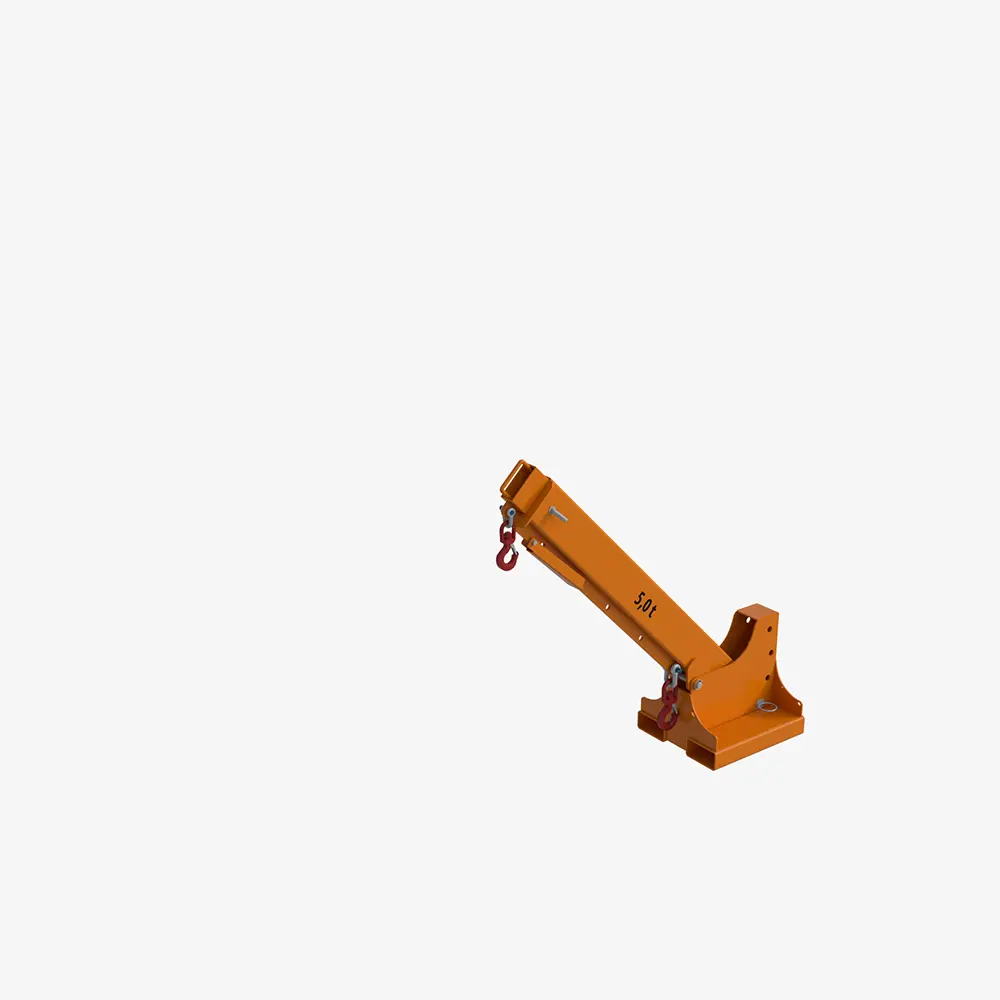

- 3-fach höhenverstellbar: 15°, 30°, 45°
- Kettensicherung gegen unbeabsichtigtes Abrutschen
- Mit 2 Wirbellasthaken
- Oberfläche: lackiert (2 Farben zur Auswahl) oder verzinkt
Produktbeschreibung
Stapler-Teleskoplader KTH – höhenverstellbarer Lastarm mit zwei Lasthaken für den Staplerbetrieb
Der Stapler-Teleskop-Kranarm KTH ist ein ausziehbarer und höhenverstellbarer Stapler-Lastarm mit zwei Wirbellasthaken. Das innenliegende Teleskopteil bietet acht Auszugsstellungen, die jeweils mit einem Steckbolzen gesichert werden. Zusätzlich lässt sich der Lastarm auf 15°, 30° oder 45° einstellen. Angeboten werden Varianten mit den Traglastangaben 2.500 oder 5.000 kg und einem Hakenabstand von 695 bis 3.690 mm.
Auszug und Ausrichtung passend einstellen
Wählen Sie die Auszugsstellung und den Winkel entsprechend der Hebeaufgabe. Durch die Kombination aus acht Teleskopstellungen und drei Winkelstellungen lässt sich die Position der beiden Lasthaken anpassen. Jede gewählte Stellung muss mit dem vorgesehenen Steckbolzen gesichert sein. Eine Sicherungskette schützt den Lastarm zusätzlich gegen unbeabsichtigtes Abrutschen.
Traglast, Oberfläche und Anschlussmaße auswählen
Für die Auswahl stehen sechs Varianten zur Verfügung. Die 2.500-kg-Ausführungen führen das Variantenmerkmal „min. Traglast“ mit 560 kg, die 5.000-kg-Ausführungen mit 950 kg. Da die technische Bedeutung dieses Merkmals von der Anwendung abhängt, sollte seine Berücksichtigung vor der Bestellung geklärt werden.
Beide Traglaststufen sind in RAL 5012 Lichtblau, RAL 2000 Gelborange oder feuerverzinkt erhältlich. Vergleichen Sie außerdem die variantenspezifischen Maße des Grundgeräts und der Einfahrtaschen mit den Gabelzinken des Staplers. Für die Einfahrtaschen sind je nach Ausführung die Maße A 156 oder 166 mm, B 200 oder 184 mm und C 80 oder 84 mm angegeben.
Stapler und Lastarm als Gesamtsystem prüfen
Berücksichtigen Sie bei der Einsatzplanung Ausladung, Eigengewicht des Anbaugeräts und Resttragfähigkeit des Staplers. Vermeiden Sie Stoßbelastungen und pendelnde Lasten, wählen Sie eine angepasste Fahrgeschwindigkeit und transportieren Sie die Last bodennah. Vor jedem Einsatz sind insbesondere Haken, Steckbolzen, Kettenglieder und Sicherheitseinrichtungen per Sicht- und Funktionsprüfung zu kontrollieren. Zum Lieferumfang gehören der Lastarm KTH mit zwei Lasthaken und die Sicherungskette.
Kontrolle und Prüfung
Kontrollieren Sie vor jedem Einsatz den Zustand und die Funktion von Haken, Steckbolzen, Kette, Verbindungen und Sicherheitseinrichtungen. Alle gewählten Positionen müssen korrekt gesichert sein. Nach einem Schadensfall oder einem besonderen Vorkommnis, das die Tragfähigkeit beeinflussen kann, ist eine außerordentliche Prüfung erforderlich. Eine wiederkehrende Prüfung muss durch eine zur Prüfung befähigten Person erfolgen.
Der Stapler-Lastarm muss spätestens alle zwölf Monate durch eine zur Prüfung befähigte Person geprüft werden. Abhängig von Einsatzbedingungen und Gefährdungsbeurteilung können kürzere Prüfintervalle erforderlich sein.
Optionen
Lieferumfang
- Lastarm KTH mit 2 Lasthaken
- Sicherungskette
Sicherheitshinweis
Variante KTH-5,0-ORANGE
| Traglast: | 5.000 [kg] |
|---|---|
| Abmessungen Grundgerät (L X B x H): | 2.210 x 550 x 600 [mm] |
| Eigengewicht: | 235 [kg] |
| Einfahrtaschen Maß A: | 166 [mm] |
| Einfahrtaschen Maß B: | 200 [mm] |
| Einfahrtaschen Maß C: | 80 [mm] |
| Traglast Hakenabstand Pos. 1 Festteil (695 mm): | 5.000 [mm] |
| Traglast Hakenabstand Pos. 2 Festteil (990 mm): | 3.550 [mm] |
| Traglast Hakenabstand Pos. 3 Festteil (1.285 mm): | 2.750 [mm] |
| Traglast Hakenabstand Pos. 4 Festteil (1.580 mm): | 2.250 [mm] |
| Traglast Hakenabstand Pos. 5 Festteil (1.825 mm): | 1.950 [mm] |
| Traglast Hakenabstand Pos. 6 Teleskopteil (2.090 mm): | 1.700 [mm] |
| Traglast Hakenabstand Pos. 7 Teleskopteil (2.255 mm): | 1.550 [mm] |
| Hakenabstand: | 695 - 3.690 [mm] |
| min. Traglast: | 950 [kg] |
| Oberfläche: | RAL 2000 (Gelborange) |
| Produktnummer | Oberfläche | Traglast | min. Traglast | Preis | |
|---|---|---|---|---|---|
| KTH-2,5-BLAU | RAL 5012 (Lichtblau) | 2.500 [kg] | 560 [kg] | 1.665,00 € | Übernehmen |
| KTH-2,5-ORANGE | RAL 2000 (Gelborange) | 2.500 [kg] | 560 [kg] | 1.665,00 € | Übernehmen |
| KTH-2,5-V | feuerverzinkt | 2.500 [kg] | 560 [kg] | 1.970,00 € | Übernehmen |
| KTH-5,0-BLAU | RAL 5012 (Lichtblau) | 5.000 [kg] | 950 [kg] | 1.916,00 € | Übernehmen |
| KTH-5,0-ORANGE | RAL 2000 (Gelborange) | 5.000 [kg] | 950 [kg] | 1.916,00 € | Übernehmen |
| KTH-5,0-V | feuerverzinkt | 5.000 [kg] | 950 [kg] | 2.260,00 € | Übernehmen |
Teleskoplastarm KTH – wenn die Last genau dort liegt, wo die Staplergabel nicht hinkommt

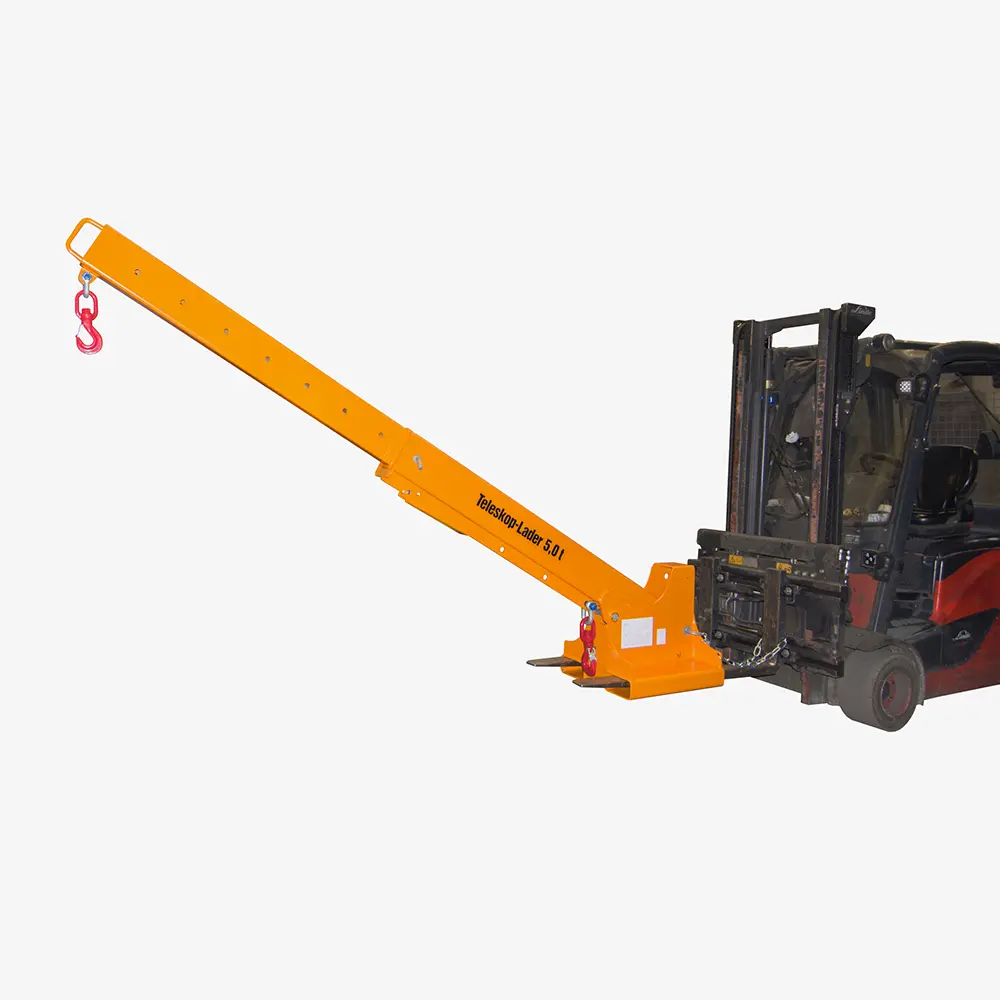

Es gibt Hebeaufgaben, bei denen ein Gabelstapler eigentlich genau die richtige Maschine wäre, weil Tragfähigkeit und Standort passen – nur die Last liegt dort, wo die Gabelzinken wegen Maschinen, Fundamenten, Geländern oder Behältern nicht hinkommen. Dann fehlen keine Tonnen Tragfähigkeit, sondern zwei Meter Reichweite. Genau hier setzt der Teleskoplastarm für Stapler Serie KT an, der vorhandene Gabelzinken in die Aufnahme für einen ausziehbaren Lastarm verwandelt.
Wenn aus drei Metern Abstand plötzlich ein lösbarer Hebevorgang wird
In vollgestellten Produktionshallen verhindern dichte Maschinenaufstellungen, Rohrleitungen oder Fundamente oft den direkten Zugang. Während ein Standard-Staplerarm nur bis zur Reichweite seines Hakens hilft, lässt sich der innenliegende Holm des KT passend zur Aufgabe in acht Positionen herausziehen und mit einem Steckbolzen sichern (Hakenabstand von 710 bis 3.655 mm bei einer konstruktiven Neigung von 25°). Der Stapler bleibt standsicher positioniert, während der Anschlagpunkt an den zwei drehbaren Wirbellasthaken direkt zur Last wandert.
Welche Lasten lassen sich mit dem Staplerarm KT heben?
Der KT ist nicht auf einen Produkttyp festgelegt, sondern eignet sich für alle Lasten, die über geeignete Anschlagpunkte an den Wirbellasthaken aufgenommen werden können – von Elektromotoren, Pumpen und Getrieben über Press- und Spritzgusswerkzeuge, Stahlkonstruktionen und Rohrleitungsbaugruppen bis hin zu schweren Ersatzteilen oder Behältern. Maßgeblich sind Gewicht, Schwerpunkt, Ausladung sowie die zulässige Systemtragkraft.
Anwendungsschwerpunkte im Betrieb
Der KT erweitert die Staplerlogistik in vielen Bereichen, in denen Hindernisse zu überwinden sind:
- Instandhaltung: Erreicht Aggregate, Motoren und Pumpen hinter Maschinenverkleidungen oder Fundamenten.
- Werkzeugbau: Ermöglicht den sicheren Wechsel schwerer Spritzguss- oder Presswerkzeuge trotz Maschinenständern.
- Hindernisüberwindung: Nimmt Lasten über Behälter, Auffangwannen oder nicht befahrbare Produktionsbereiche hinweg auf.
- Stahl- und Anlagenbau: Hilft beim Bereitstellen und Positionieren von Stahlrahmen und Rohrleitungsbaugruppen.
- Produktionslogistik: Schließt die Mechanisierungslücke zwischen Materialtransport (Palette) und direkter Maschinenbeschickung.
Tragfähigkeit, Ausführung und Systemauswahl
Die KT-Serie ist in den Traglastklassen 2.500 kg und 5.000 kg sowie in drei Oberflächenvarianten (RAL 5012 Lichtblau, RAL 2000 Gelborange oder feuerverzinkt) erhältlich. Die maximale Traglast darf jedoch nie isoliert betrachtet werden: Je weiter die Last vom Stapler entfernt aufgenommen wird, desto größer ist das wirkende Lastmoment. Beide Fragen – Lastgewicht und erforderliche Ausladung – müssen stets zusammen betrachtet werden.
KT oder KTH – welche Serie passt besser?
- KT = Reichweite: Teleskopierbarer Lastarm mit konstruktiv festgelegter 25°-Neigung für Aufgaben mit gleichbleibender Höhengeometrie.
- KTH = Reichweite plus Winkelverstellung: Kombiniert die Teleskopfunktion zusätzlich mit einer dreistufigen Höhenverstellung auf 15°, 30° und 45°.
Sicherheit und wiederkehrende Kontrolle
Ein Anbaugerät verändert durch Eigengewicht und Lastschwerpunkt die verbleibende Nutzlast des Staplers; Stapler und Anbaugerät müssen daher immer als Gesamtsystem beurteilt werden. Vor jedem Einsatz sind Wirbellasthaken, Steckbolzen, Sicherungskette und der arretierte Teleskopholm auf einwandfreien Zustand zu prüfen. Unabhängig davon schreibt die UVV eine regelmäßige Prüfung (spätestens alle zwölf Monate) durch eine befähigte Person vor.
