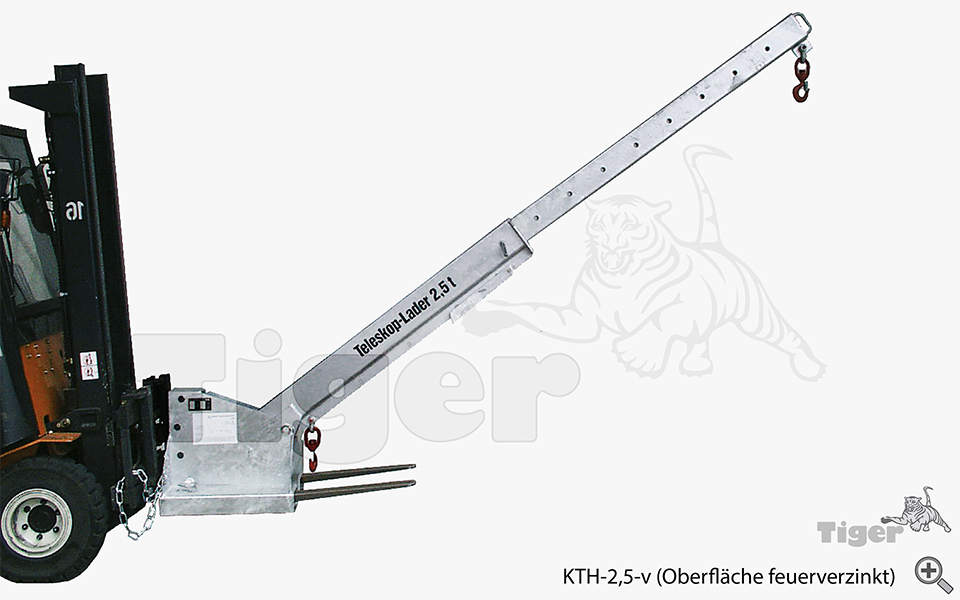

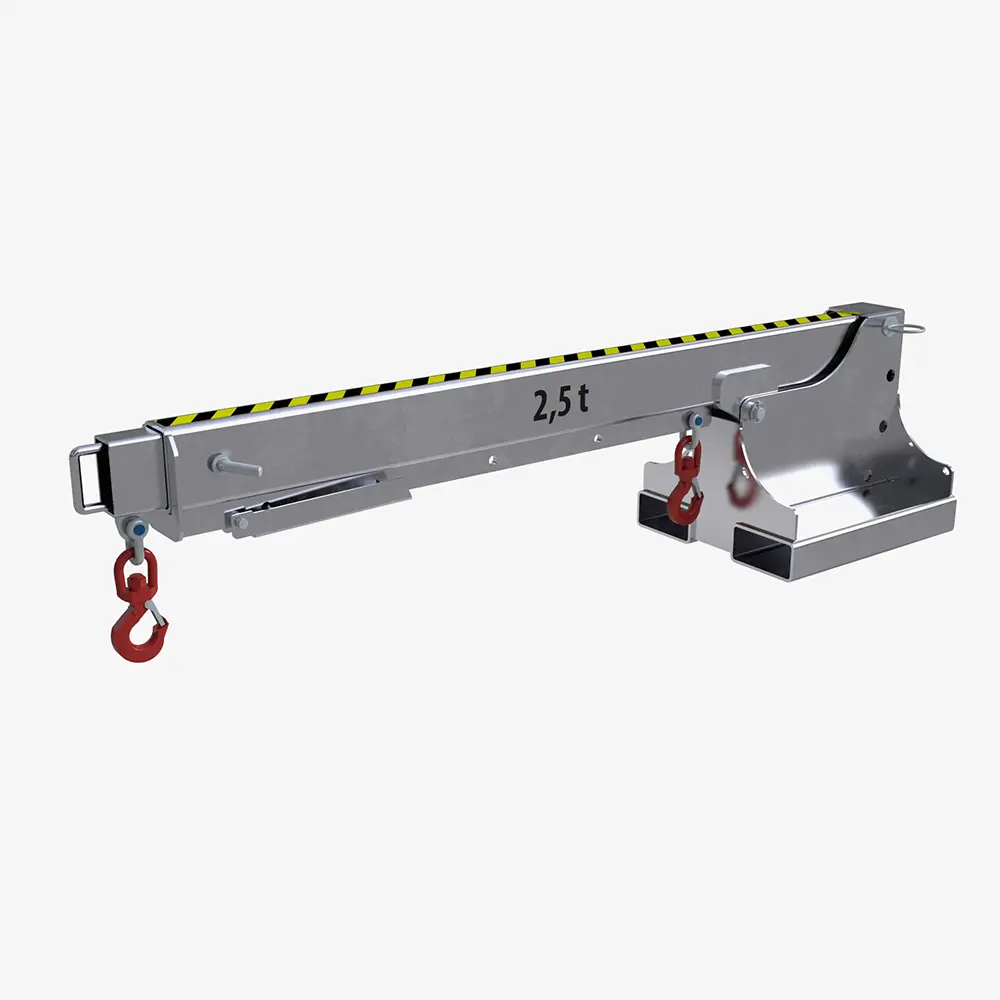

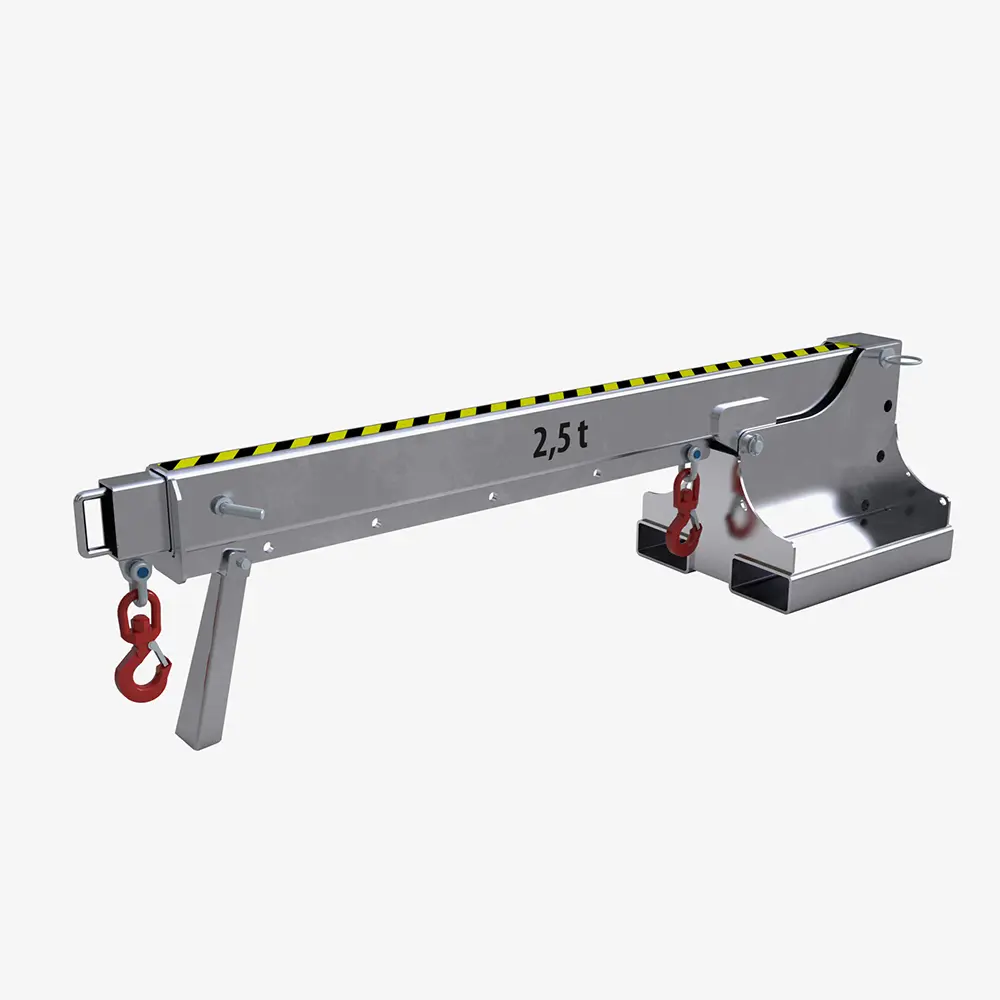

Stapler-Teleskoplader, höhenverstellbar - teleskopierbarer Lastarm mit 2 Wirbellasthaken
Höhenverstellbarer Teleskop-Staplerlastarm KTH - Stapler-Teleskoplader vergrößert die Reichweite Traglast: 2.500 [kg] - Typ KTH-2,5-V
Produktmerkmale
- Typ: KTH-2,5-V
- Traglast: 2.500 [kg]
- min. Traglast: 560 [kg]
- Oberfläche: feuerverzinkt
- Innenliegender teleskopierbarer Teil 8-fach ausziehbar
- Jede Position wird mit Steckbolzen gesichert

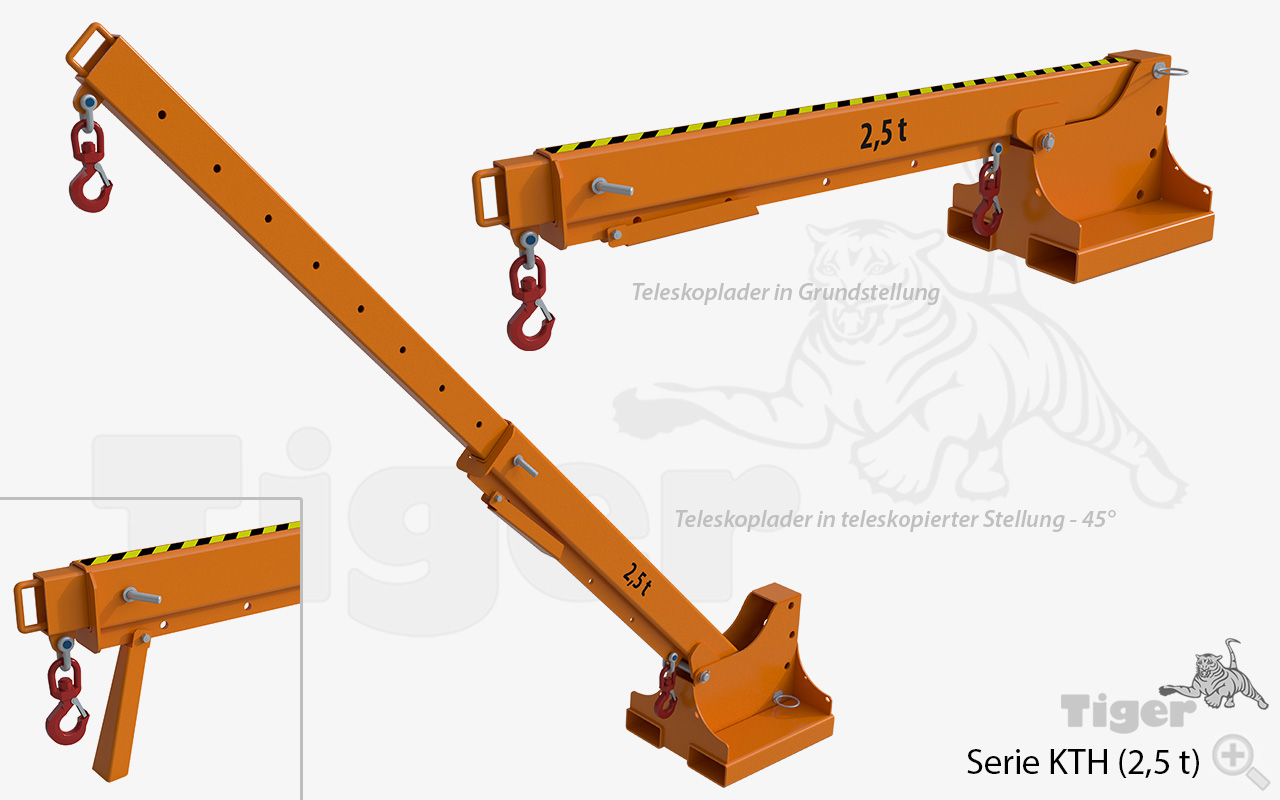

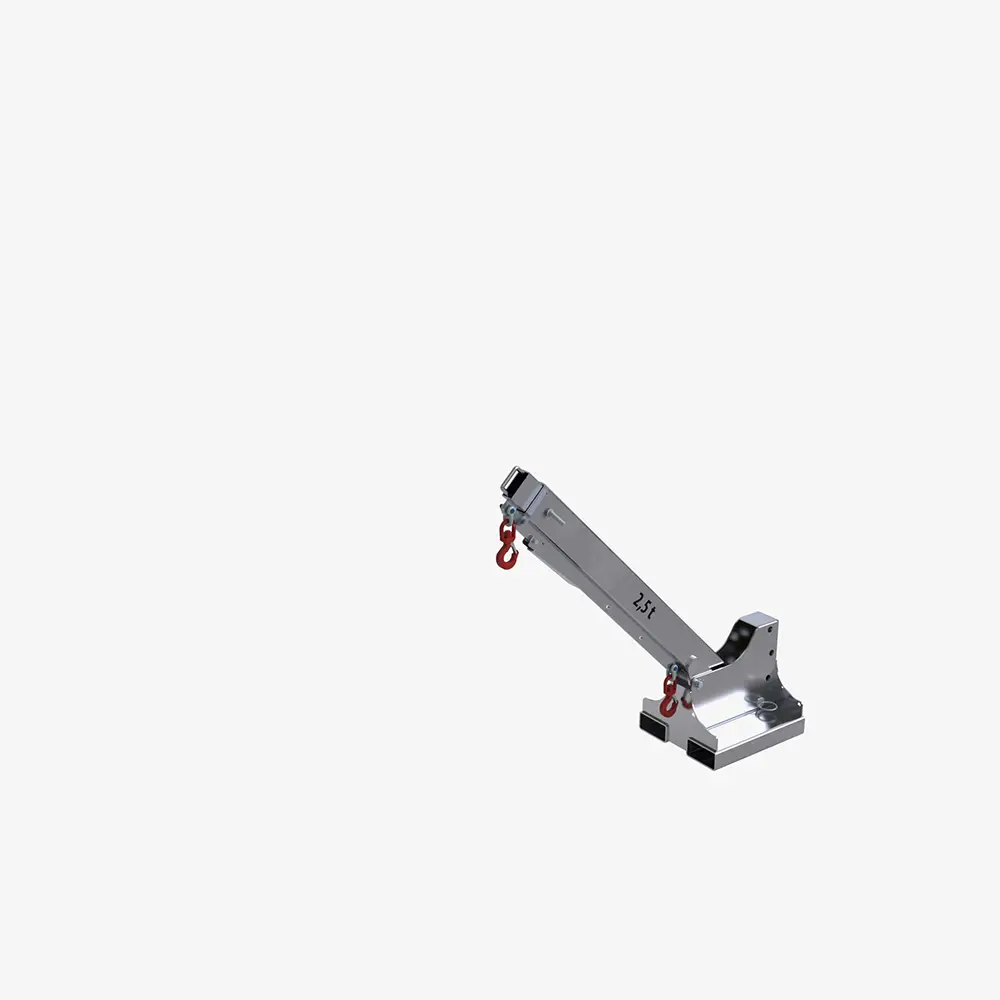

- 3-fach höhenverstellbar: 15°, 30°, 45°
- Kettensicherung gegen unbeabsichtigtes Abrutschen
- Mit 2 Wirbellasthaken
- Oberfläche: lackiert (2 Farben zur Auswahl) oder verzinkt
Produktbeschreibung
Stapler-Teleskoplader KTH – höhenverstellbarer Lastarm mit zwei Lasthaken für den Staplerbetrieb

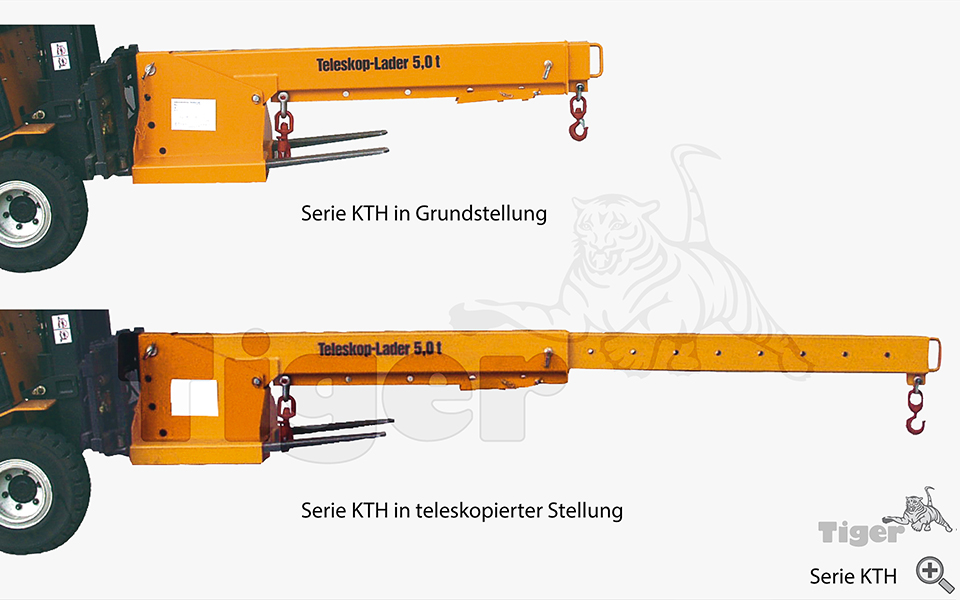

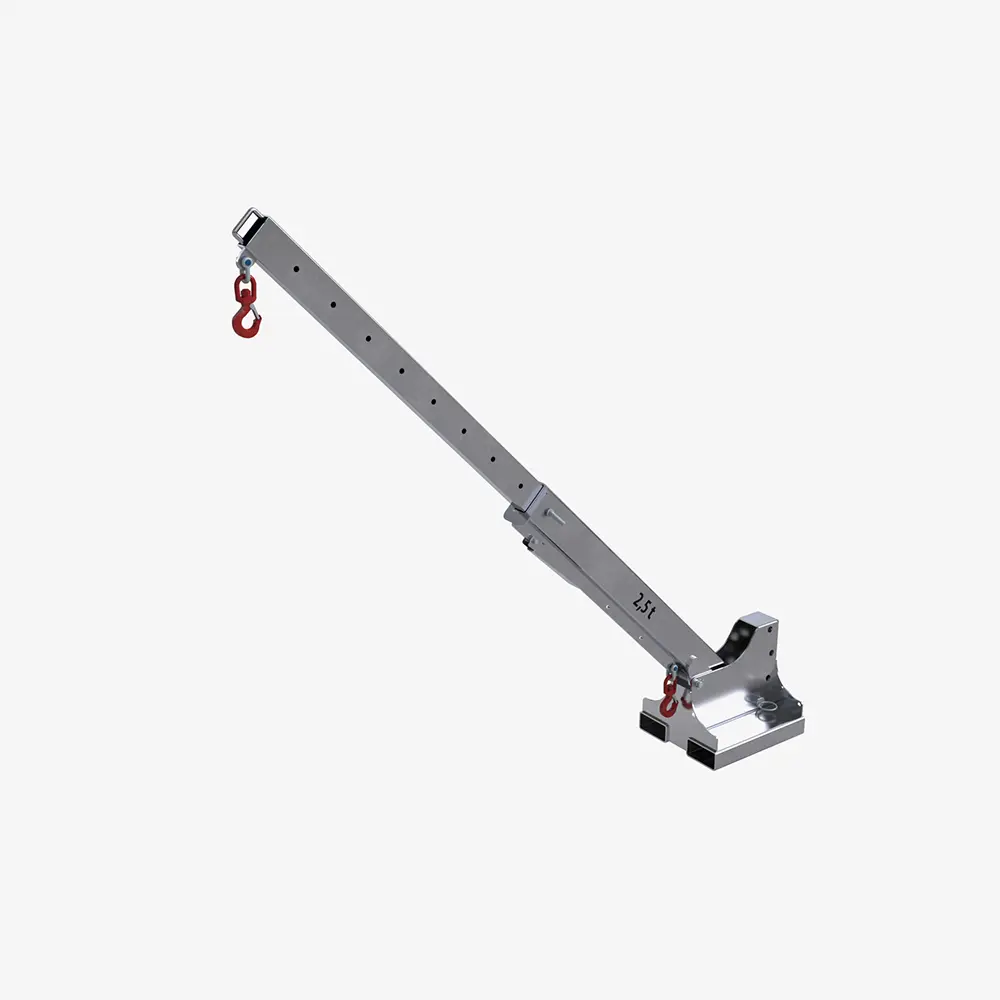

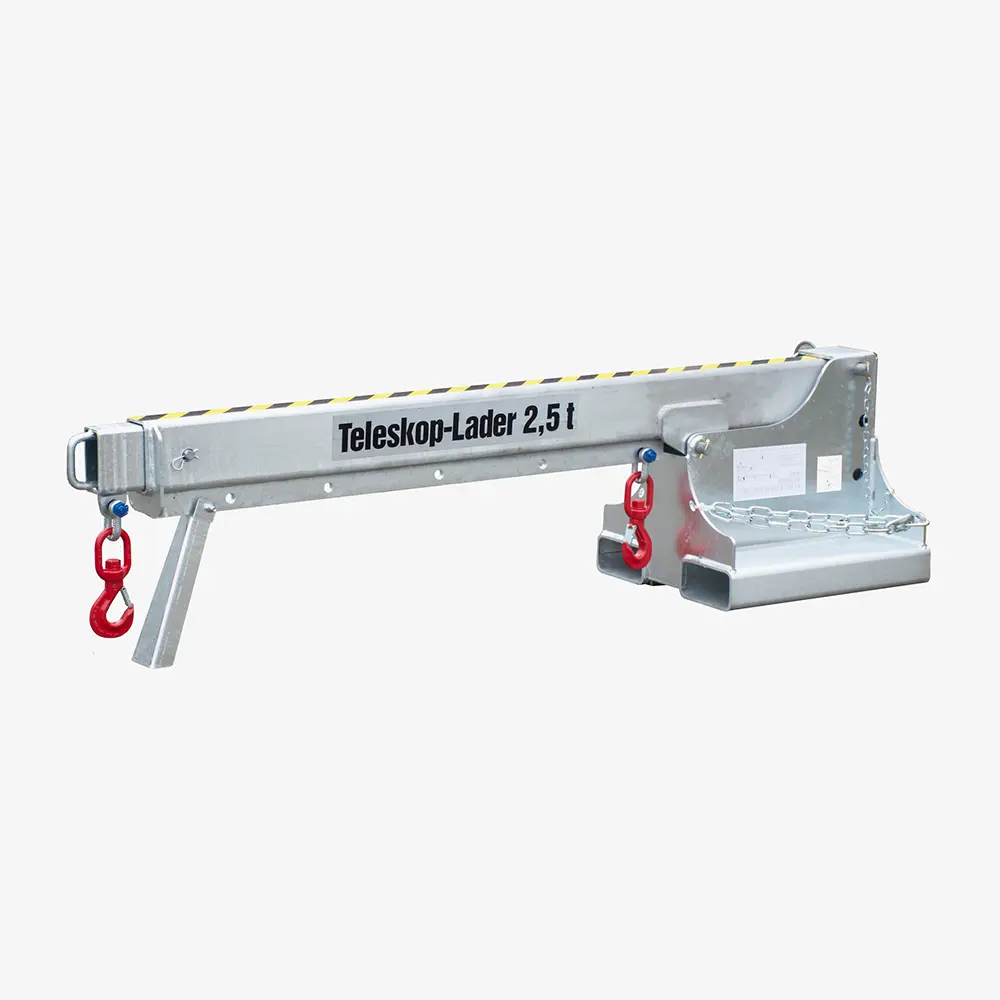

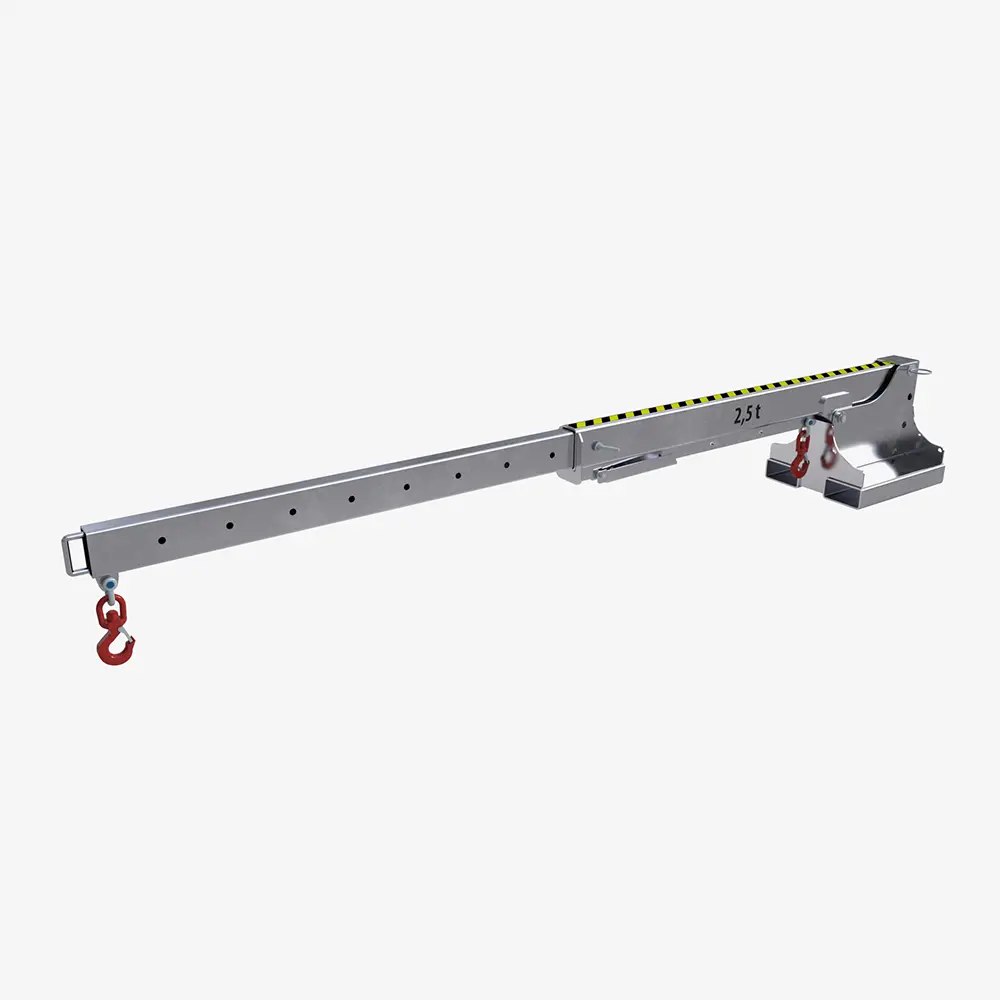

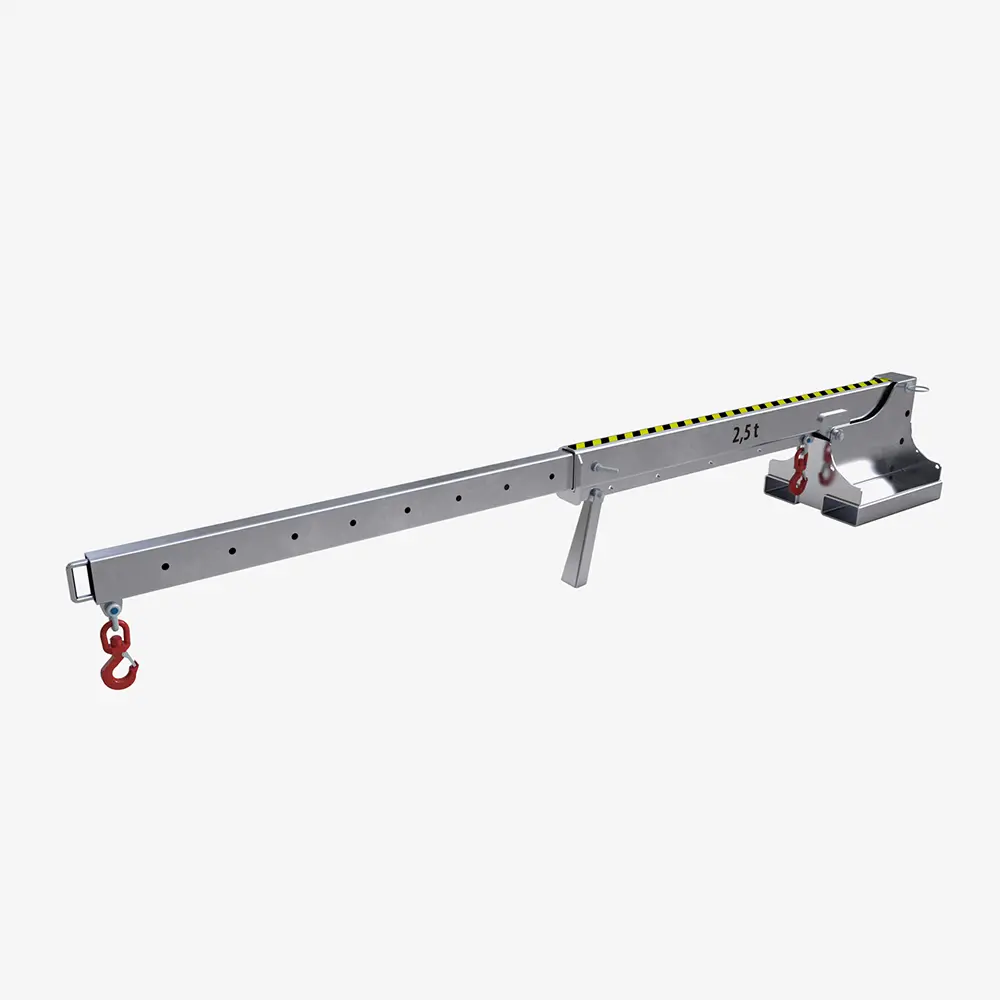

Der Stapler-Teleskop-Kranarm KTH ist ein ausziehbarer und höhenverstellbarer Stapler-Lastarm mit zwei Wirbellasthaken. Das innenliegende Teleskopteil bietet acht Auszugsstellungen, die jeweils mit einem Steckbolzen gesichert werden. Zusätzlich lässt sich der Lastarm auf 15°, 30° oder 45° einstellen. Angeboten werden Varianten mit den Traglastangaben 2.500 oder 5.000 kg und einem Hakenabstand von 695 bis 3.690 mm.
Auszug und Ausrichtung passend einstellen
Wählen Sie die Auszugsstellung und den Winkel entsprechend der Hebeaufgabe. Durch die Kombination aus acht Teleskopstellungen und drei Winkelstellungen lässt sich die Position der beiden Lasthaken anpassen. Jede gewählte Stellung muss mit dem vorgesehenen Steckbolzen gesichert sein. Eine Sicherungskette schützt den Lastarm zusätzlich gegen unbeabsichtigtes Abrutschen.
Traglast, Oberfläche und Anschlussmaße auswählen
Für die Auswahl stehen sechs Varianten zur Verfügung. Die 2.500-kg-Ausführungen führen das Variantenmerkmal „min. Traglast“ mit 560 kg, die 5.000-kg-Ausführungen mit 950 kg. Da die technische Bedeutung dieses Merkmals von der Anwendung abhängt, sollte seine Berücksichtigung vor der Bestellung geklärt werden.

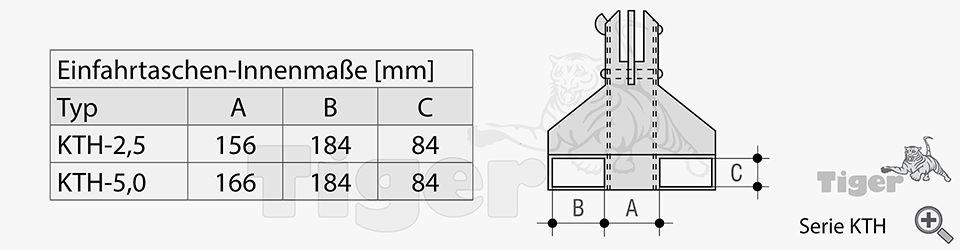

Beide Traglaststufen sind in RAL 5012 Lichtblau, RAL 2000 Gelborange oder feuerverzinkt erhältlich. Vergleichen Sie außerdem die variantenspezifischen Maße des Grundgeräts und der Einfahrtaschen mit den Gabelzinken des Staplers. Für die Einfahrtaschen sind je nach Ausführung die Maße A 156 oder 166 mm, B 200 oder 184 mm und C 80 oder 84 mm angegeben.
Stapler und Lastarm als Gesamtsystem prüfen
Berücksichtigen Sie bei der Einsatzplanung Ausladung, Eigengewicht des Anbaugeräts und Resttragfähigkeit des Staplers. Vermeiden Sie Stoßbelastungen und pendelnde Lasten, wählen Sie eine angepasste Fahrgeschwindigkeit und transportieren Sie die Last bodennah. Vor jedem Einsatz sind insbesondere Haken, Steckbolzen, Kettenglieder und Sicherheitseinrichtungen per Sicht- und Funktionsprüfung zu kontrollieren. Zum Lieferumfang gehören der Lastarm KTH mit zwei Lasthaken und die Sicherungskette.
Kontrolle und Prüfung
Kontrollieren Sie vor jedem Einsatz den Zustand und die Funktion von Haken, Steckbolzen, Kette, Verbindungen und Sicherheitseinrichtungen. Alle gewählten Positionen müssen korrekt gesichert sein. Nach einem Schadensfall oder einem besonderen Vorkommnis, das die Tragfähigkeit beeinflussen kann, ist eine außerordentliche Prüfung erforderlich. Eine wiederkehrende Prüfung muss durch eine zur Prüfung befähigten Person erfolgen.
Der Stapler-Lastarm muss spätestens alle zwölf Monate durch eine zur Prüfung befähigte Person geprüft werden. Abhängig von Einsatzbedingungen und Gefährdungsbeurteilung können kürzere Prüfintervalle erforderlich sein.

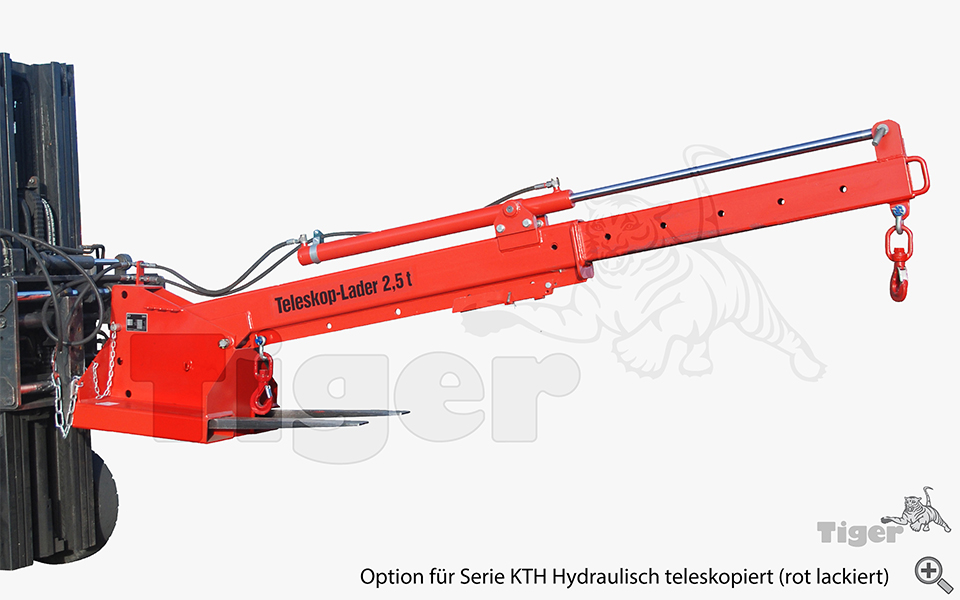

Optionen
Lieferumfang
- Lastarm KTH mit 2 Lasthaken
- Sicherungskette
Sicherheitshinweis
Variante KTH-2,5-V
| Traglast: | 2.500 [kg] |
|---|---|
| Abmessungen Grundgerät (L X B x H): | 2.210 x 540 x 555 [mm] |
| Eigengewicht: | 218 [kg] |
| Einfahrtaschen Maß A: | 156 [mm] |
| Einfahrtaschen Maß B: | 184 [mm] |
| Einfahrtaschen Maß C: | 84 [mm] |
| Traglast Hakenabstand Pos. 1 Festteil (695 mm): | 2.500 [mm] |
| Traglast Hakenabstand Pos. 2 Festteil (990 mm): | 2.500 [mm] |
| Traglast Hakenabstand Pos. 3 Festteil (1.285 mm): | 2.500 [mm] |
| Traglast Hakenabstand Pos. 4 Festteil (1.580 mm): | 1.800 [mm] |
| Traglast Hakenabstand Pos. 5 Festteil (1.825 mm): | 1.400 [mm] |
| Traglast Hakenabstand Pos. 6 Teleskopteil (2.090 mm): | 1.200 [mm] |
| Traglast Hakenabstand Pos. 7 Teleskopteil (2.255 mm): | 1.050 [mm] |
| Material: | Stahlblech, verzinkt |

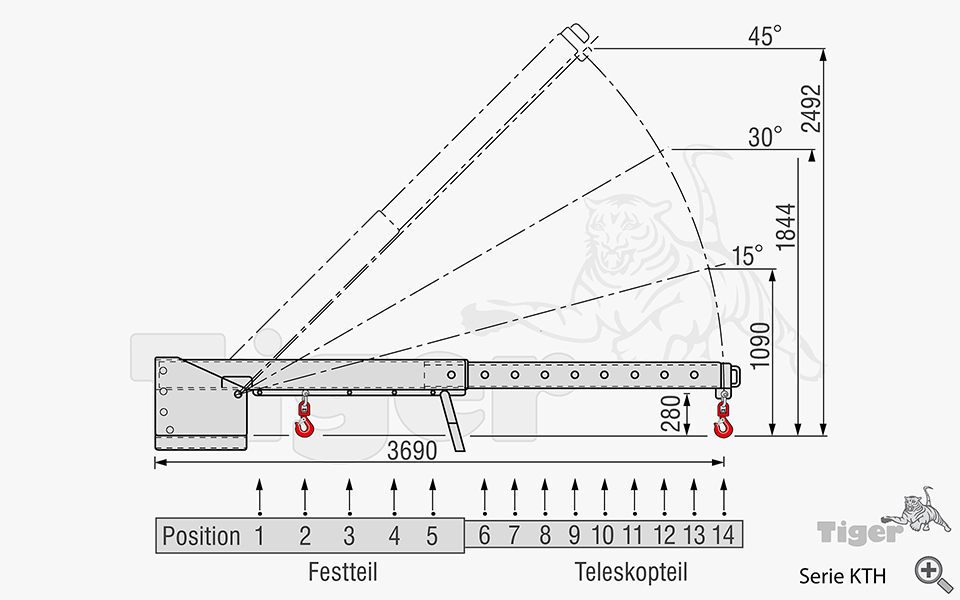

| Hakenabstand: | 695 - 3.690 [mm] |
| min. Traglast: | 560 [kg] |
| Oberfläche: | feuerverzinkt |
| Produktnummer | Oberfläche | Traglast | min. Traglast | Preis | |
|---|---|---|---|---|---|
| KTH-2,5-BLAU | RAL 5012 (Lichtblau) | 2.500 [kg] | 560 [kg] | 1.665,00 € | Übernehmen |
| KTH-2,5-ORANGE | RAL 2000 (Gelborange) | 2.500 [kg] | 560 [kg] | 1.665,00 € | Übernehmen |
| KTH-2,5-V | feuerverzinkt | 2.500 [kg] | 560 [kg] | 1.970,00 € | Übernehmen |
| KTH-5,0-BLAU | RAL 5012 (Lichtblau) | 5.000 [kg] | 950 [kg] | 1.916,00 € | Übernehmen |
| KTH-5,0-ORANGE | RAL 2000 (Gelborange) | 5.000 [kg] | 950 [kg] | 1.916,00 € | Übernehmen |
| KTH-5,0-V | feuerverzinkt | 5.000 [kg] | 950 [kg] | 2.260,00 € | Übernehmen |
