Parallelgreifer - Hebegreifer zum Kran-Heben von stehendem Rundmaterial

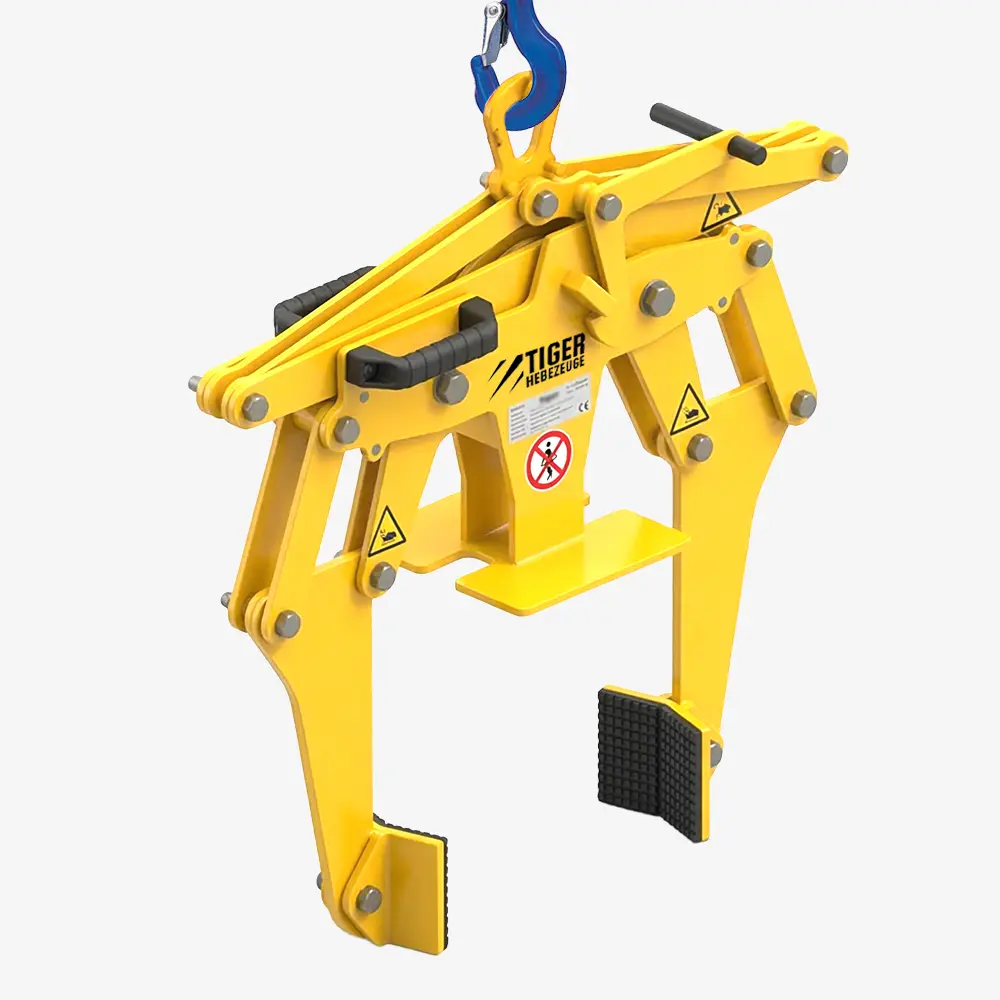

Tiger Parallelgreifer PG mit beweglichen Prismenbacken zum senkrechten Heben von Rundmaterial mit dem Kran Traglast: 250 [kg] - Typ PG-025-280-100
Produktmerkmale
- Typ: PG-025-280-100
- Traglast: 250 [kg]
- Greifbereich-Ø: 100-280 [mm]
- Tiger Parallel-Hebegreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Reibschlüssige Lastanhebung
- Prismenbacken für senkrechtes Rundmaterial
- Oberfläche: in RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Tiger Parallelgreifer PG mit beweglichen Prismenbacken zum senkrechten Heben von Rundmaterial mit dem Kran
Senkrecht stehendes Rundmaterial greift der Parallelgreifer PG sicher und transportiert es per Kran an seinen Bestimmungsort.
Die Hebezange wird grundsätzlich immer auf der Lastgutoberfläche abgelegt.
Sobald die manuelle Hebelarretierung vom Anwender gelöst wurde, kann der Hebevorgang mit dem Kran ausgeführt werden.
Beim Absetzen der Last (Senkbewegung per Kran) wird der Hebegreifer in Öffnungsstellung verriegelt.
Dann kann der Parallelgreifer von der Last weg gehoben werden.
Diese Bauart kommt zum Einsatz, wenn eine große Anpresskraft oder eine große Eintauchtiefe erforderlich ist.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Takt-Automatik (Automatische Greiffunktion durch abwechselndes Ablegen/Lastanheben des Greifers) anstelle der manuellen Hebelarretierung
- Weitere Abmessungen
- Höhere Traglasten
Lieferumfang
- Tiger Parallelgreifer PG
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Um den sicheren Transport zu gewährleisten, darf die Greifoberfläche nicht sehr glatt und muss ölfrei, fettfrei sowie absolut trocken sein.
Die Eignung des jeweiligen Reibbelages ist mit der entsprechenden Greifgut-Oberfläche abzustimmen!
Variante PG-025-280-100
| Traglast: | 250 [kg] |
|---|---|
| Aufnahmeart: | mit Kranöse |
| C: | 720 [mm] |
| Eigengewicht: | 29 [kg] |
| H1 - H2: | 415 - 875 [mm] |
| Mit Taktautomat?: | Nein |
| Reibbelag: | Bremsband |
| Transportart: | heben |
| Material: | Stahl |
| Greifbereich-Ø: | 100-280 [mm] |
| Greiftiefe (E): | 300 [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| F: | 120 [mm] |
| P: | 100 [mm] |
| Y: | 640 [mm] |
| Produktnummer | Greifbereich-Ø | Traglast | Preis | |
|---|---|---|---|---|
| PG-025-280-100 | 100-280 [mm] | 250 [kg] | 3.141,00 € | Übernehmen |
| PG-030-360-270 | 270-360 [mm] | 300 [kg] | 3.210,00 € | Übernehmen |
| PG-200-1000-800 | 800-1.000 [mm] | 2.000 [kg] | 8.960,00 € | Übernehmen |
FAQ Häufige Fragen und Antworten zum Prismenbacken Hebegreifer Serie PG
- Welche typischen Anwendungsfehler sollten bei Tiger Parallelgreifer PG mit beweglichen Prismenbacken zum senkrechten Heben von Rundmaterial mit dem Kran vermieden werden?
Beim Einsatz des Tiger Parallelgreifers PG mit beweglichen Prismenbacken ist darauf zu achten, dass die Hebezange immer auf der Oberfläche des senkrechten Rundmaterials abgelegt wird. Ein typischer Fehler wäre, den Greifer nicht richtig auf der Last zu platzieren oder die manuelle Hebelarretierung vor dem Heben nicht zu lösen. Zudem muss sichergestellt werden, dass der Greifer nach dem Absetzen der Last in der Öffnungsstellung verriegelt wird, bevor er vom Lastgut weggehoben wird.
Diese Vorgehensweise gewährleistet eine sichere Lastaufnahme und verhindert Fehlbedienungen, die zu Unfällen oder Beschädigungen führen könnten.
- Was muss bei der sicheren Verwendung von Tiger Parallelgreifer PG mit beweglichen Prismenbacken zum senkrechten Heben von Rundmaterial mit dem Kran beachtet werden?
Der Tiger Parallelgreifer PG mit beweglichen Prismenbacken greift senkrecht stehendes Rundmaterial sicher und hebt es mit dem Kran. Dabei ist wichtig, die Hebezange immer auf der Lastgutoberfläche abzulegen. Nach dem Lösen der manuellen Hebelarretierung kann der Hebevorgang ausgeführt werden. Beim Absetzen der Last wird der Greifer in Öffnungsstellung verriegelt und kann von der Last weggehoben werden.
Die Geräte verfügen über ein Typenschild mit Herstellerangaben, Tragfähigkeit, Eigengewicht und Typennummer sowie einen QR-Code zur EG-Konformitätserklärung. Zusätzlich erhalten Sie eine Bedienungsanleitung, die für die bestimmungsgemäße Verwendung und Sicherheit zu beachten ist.
- Welche Traglasten kann der Tiger Parallelgreifer PG bewältigen?
Der Tiger Parallelgreifer PG ist in verschiedenen Ausführungen mit unterschiedlichen Traglasten erhältlich. Zum Beispiel bietet der Typ PG-030-360-270 eine Traglast von 300 kg bei einem Greifbereich von 270-360 mm Durchmesser. Ein weiterer Typ, PG-025-280-100, bewältigt Traglasten bis 250 kg bei einem Greifbereich von 100-280 mm Durchmesser.
Beide Varianten verfügen über bewegliche Prismenbacken für das sichere Heben von senkrechtem Rundmaterial mit dem Kran. Die Hebezange wird dabei immer auf der Lastgutoberfläche abgelegt.
- Welche Sicherheitsaspekte sind vor dem Heben oder Bewegen einer Last mit Tiger Parallelgreifer PG mit beweglichen Prismenbacken zum senkrechten Heben von Rundmaterial mit dem Kran zu prüfen?
Vor dem Heben oder Bewegen einer Last mit dem Tiger Parallelgreifer PG ist sicherzustellen, dass die Traglast des Greifers nicht überschritten wird. Der Greifer muss stets auf der Lastgutoberfläche aufliegen, um einen sicheren Halt zu gewährleisten. Das zu hebende Rundmaterial muss im vorgegebenen Greifbereich liegen und darf nicht beschädigt sein.
Zusätzlich ist zu prüfen, dass die beweglichen Prismenbacken korrekt arbeiten und die Aufhängung für den Einfachhaken ordnungsgemäß befestigt ist, damit die Last reibschlüssig und sicher angehoben werden kann.
- Welche Sicherheitsanforderungen müssen vor der Nutzung beachtet werden?
Vor der Nutzung des Tiger Parallelgreifers PG zum senkrechten Heben von Rundmaterial ist sicherzustellen, dass die Hebezange immer auf der Lastgutoberfläche abgelegt wird. Die manuelle Hebelarretierung muss vom Anwender gelöst sein, bevor der Hebevorgang mit dem Kran gestartet wird. Nach dem Absetzen der Last wird der Greifer in Öffnungsstellung verriegelt und darf erst dann von der Last weggehoben werden.
Jedes Lastaufnahmemittel verfügt über ein Typenschild mit Herstellerangaben, Tragfähigkeit und Typennummer sowie einen QR-Code zur EG-Konformitätserklärung. Die Bedienungsanleitung und die EG-Konformitätserklärung liegen der Lieferung bei und müssen beachtet werden.
