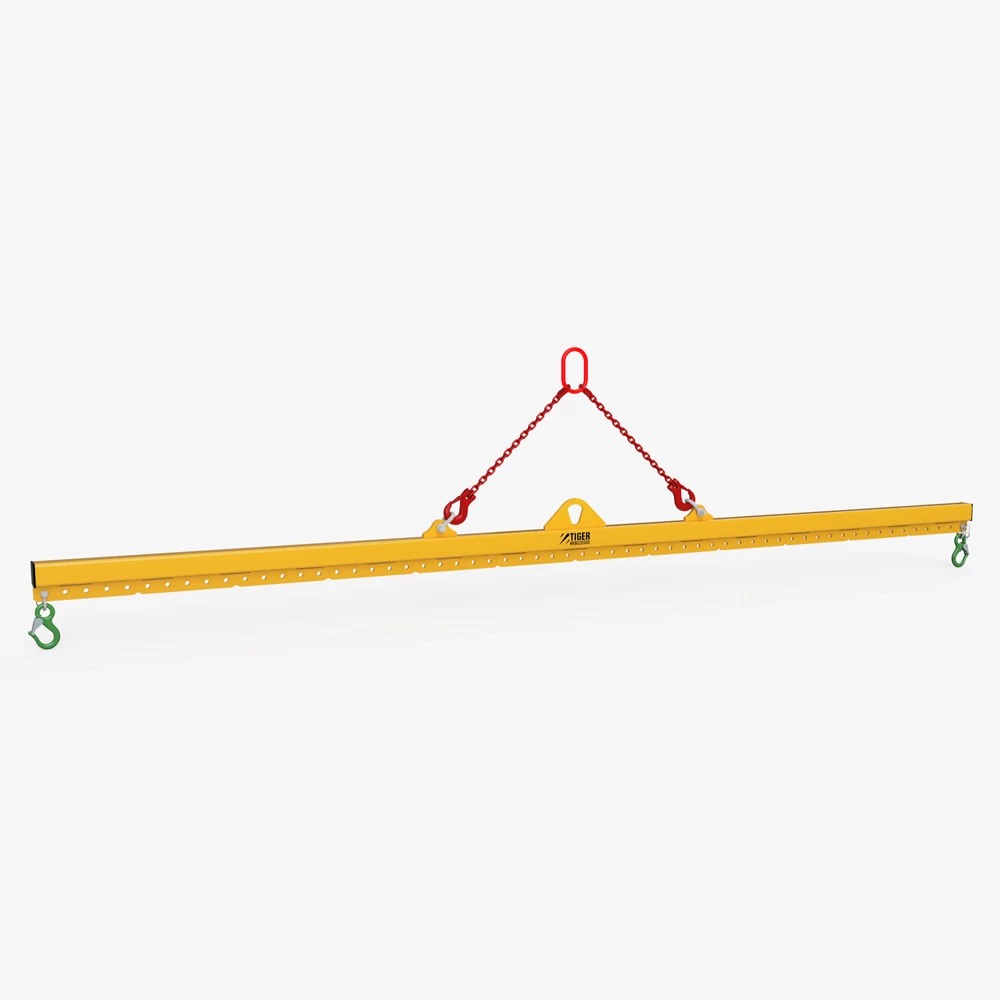

Leichtbau-Krantraverse mit Lochleiste und Aufhängekette, verstellbar
Tiger Krantraverse TA-LB - Lasttraverse in Leichtbauweise mit zwei verstellbaren Lasthaken, Kranöse und Kettenaufhängung Traglast: 250 [kg] - Typ TA-LL-0,25-1,95
Produktmerkmale
- Typ: TA-LL-0,25-1,95
- Traglast: 250 [kg]
- Hakenabstand (L): 50-1.950 [mm]
- Tiger Hebetraverse für den Kranbetrieb
- Mit Kranöse für Einfachhaken DIN 15401
- Zusätzlich mit Kettenaufhängung für stabile Lastanhebung
- Leichtbau-Lasttraverse (Hohlprofil mit Lochleiste)
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung

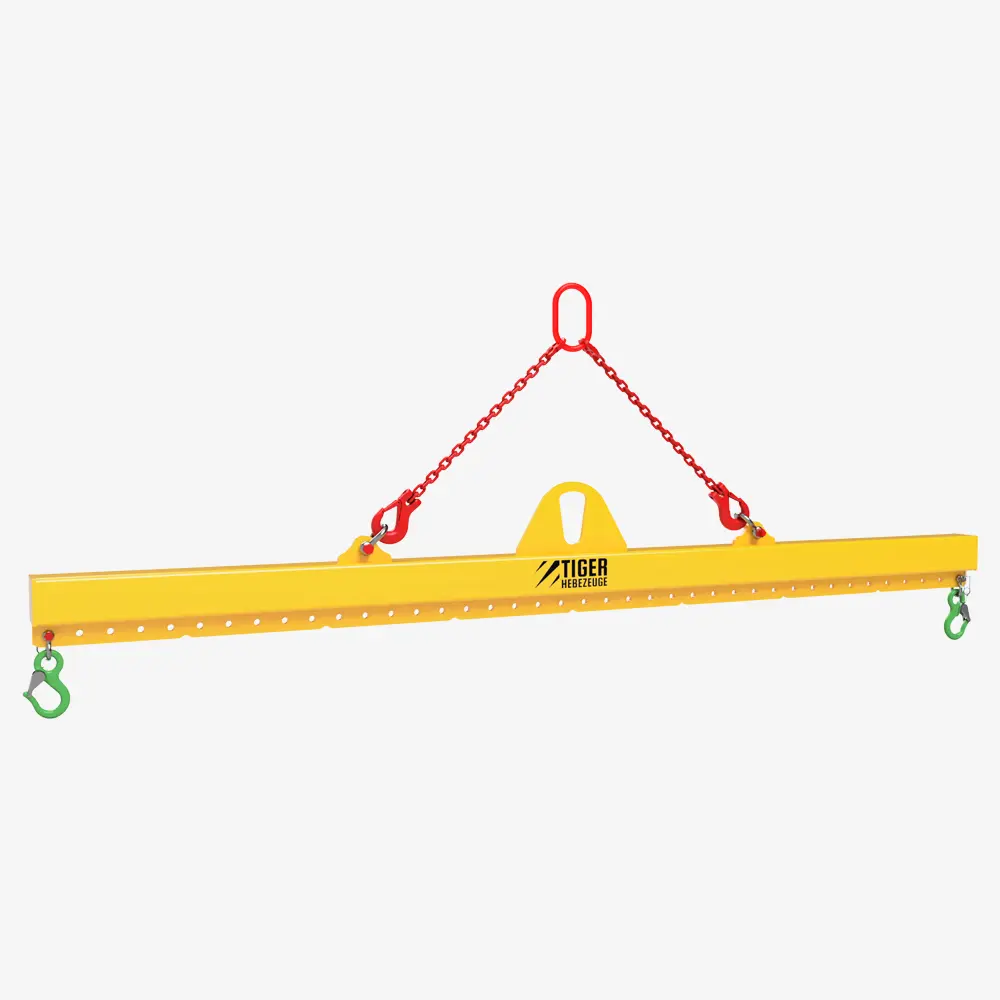

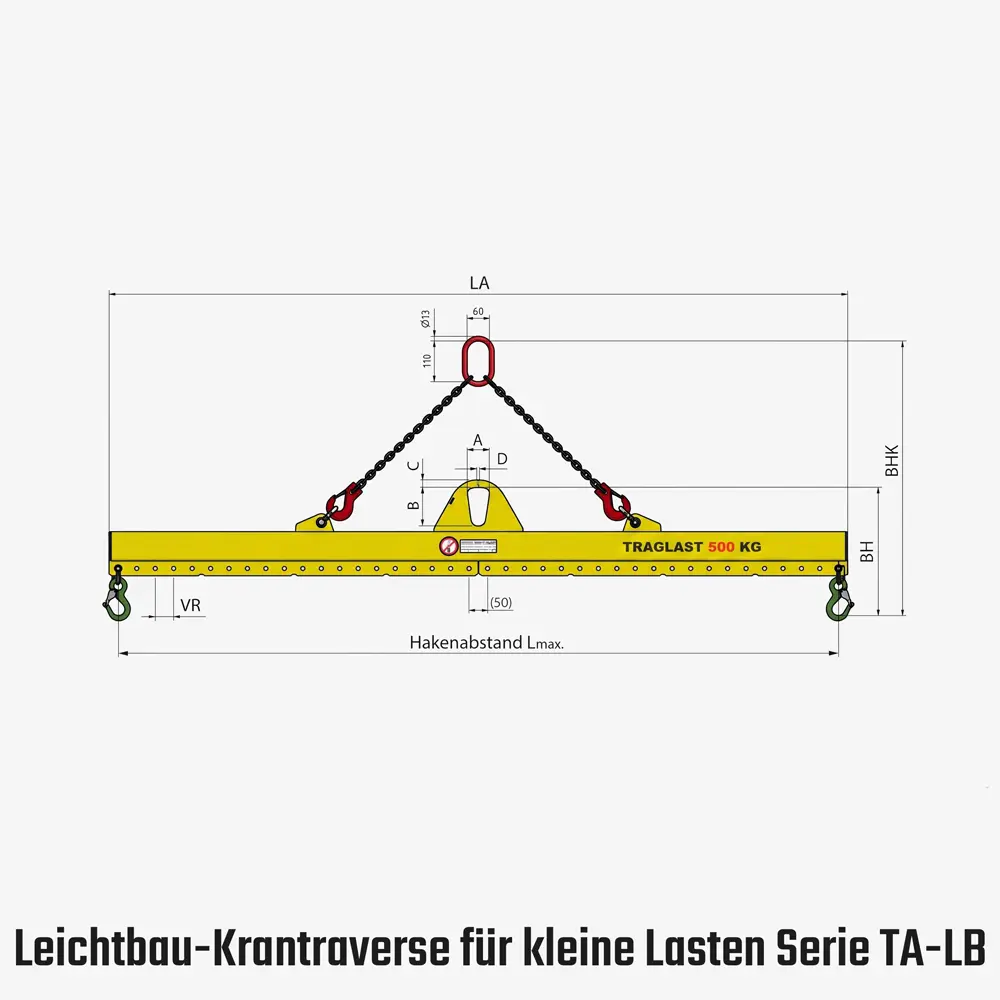

Tiger Leichtbau-Krantraverse TA-LB für längliche Kleinlasten im Kranbetrieb
Die TigerHebezeuge TA-LB ist eine verstellbare Leichtbau-Balkentraverse für das Heben länglicher Kleinlasten mit dem Kran. Zwei Lasthaken lassen sich über eine Lochleiste im 50-mm-Raster positionieren. Die Standardserie umfasst Traglasten von 250 und 500 kg sowie Hakenabstände bis 3.950 mm. Zur Kranaufnahme besitzt jede Variante eine Kranöse für Einfachhaken nach DIN 15401 und eine Kettenaufhängung.
Auswahl und Varianten
Die passende TA-LB wird vorrangig nach der erforderlichen Traglast und dem benötigten Hakenabstand ausgewählt. Verfügbar sind acht Standardvarianten aus folgenden Merkmalen:
- Traglast: 250 oder 500 kg
- Hakenabstand: 50–950, 50–1.950, 50–2.950 oder 50–3.950 mm
- Verstellraster: 50 mm
- Bauhöhe: 280 mm bei 250 kg oder 350 mm bei 500 kg
- Eigengewicht je nach Variante: 18 bis 70 kg
- Maulweite: 20 mm
Die Standardausführungen bestehen aus Stahl und sind in RAL 1004 Goldgelb lackiert. Höhere Traglasten, andere Abmessungen, Edelstahl, verzinkte oder vernickelte Ausführungen sowie angepasste Anschlagmittel sind auf Anfrage und nach Prüfung umsetzbar.
Anwendung und Grenzen
Die verstellbaren Haken ermöglichen die Anpassung an unterschiedliche Anschlagabstände länglicher Kleinlasten. Eine pauschale Eignung für bestimmte Lastgüter ist nicht festgelegt. Vor dem Einsatz sind daher Last, Anschlagpunkte, Schwerpunktlage, Anschlagart und verfügbare Arbeitshöhe zu prüfen.
Sicherheit und Prüfung
Die angegebene Tragfähigkeit und der Einstellbereich der gewählten Variante dürfen nicht überschritten werden. Lastanschlagpunkte sollen symmetrisch zum Lastschwerpunkt liegen. Personen dürfen sich nicht unter schwebenden Lasten oder im Gefahrenbereich aufhalten.
Vor jedem Einsatz ist das Lastaufnahmemittel einer Sicht- und Funktionsprüfung zu unterziehen. Zu kontrollieren sind insbesondere Verformungen, ordnungsgemäßer Zusammenbau, Haken, Bolzen, Kettenglieder, Schraubverbindungen, Splinte, Sicherungen, Verschleiß, Verunreinigungen und Kennzeichnungen. Nach Ereignissen, die die Tragfähigkeit beeinflussen können, ist eine außerordentliche Prüfung erforderlich.
Optionen
- Höhere Traglasten
- Andere Abmessungen
- Ausführung in Edelstahl
- Ausführung verzinkt
- Ausführung vernickelt
- Ausführung mit angepassten Anschlagmitteln
Lieferumfang
- Tiger Leichtbau-Balkentraverse TA-LB
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.

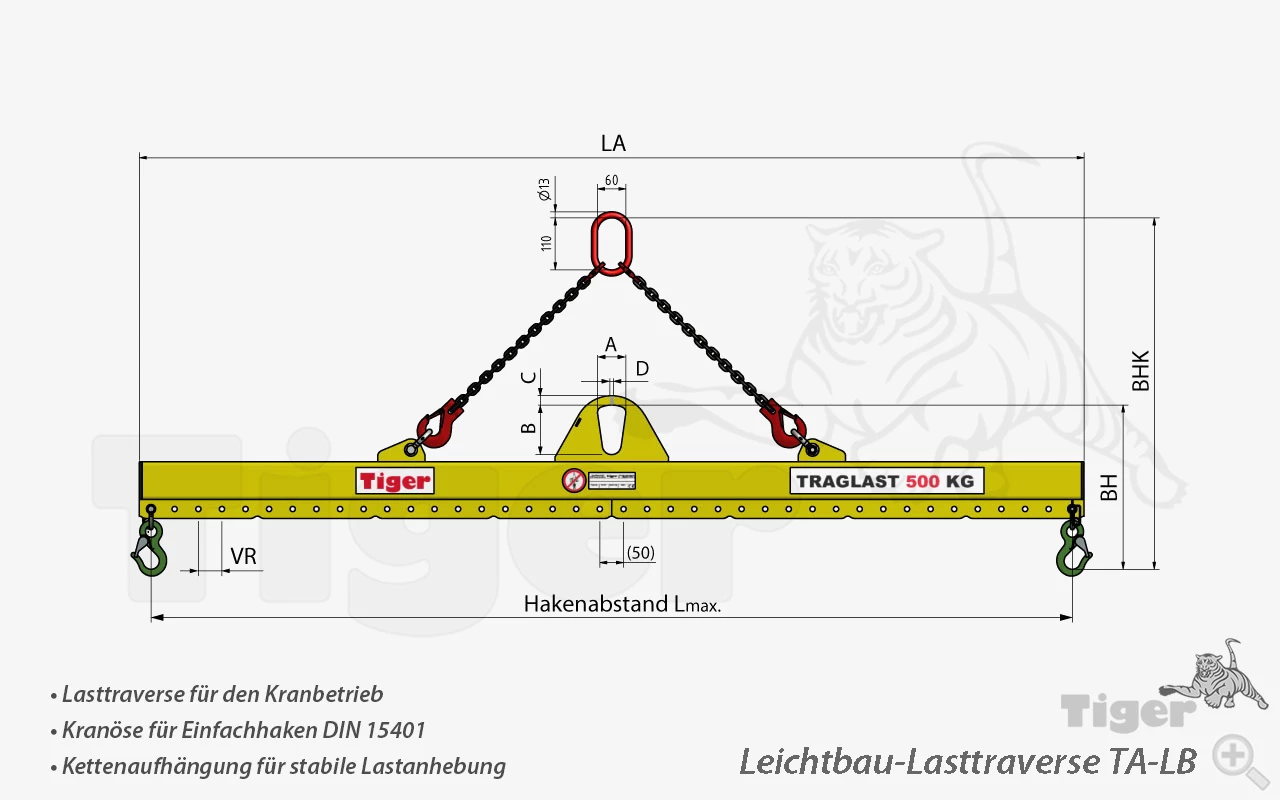

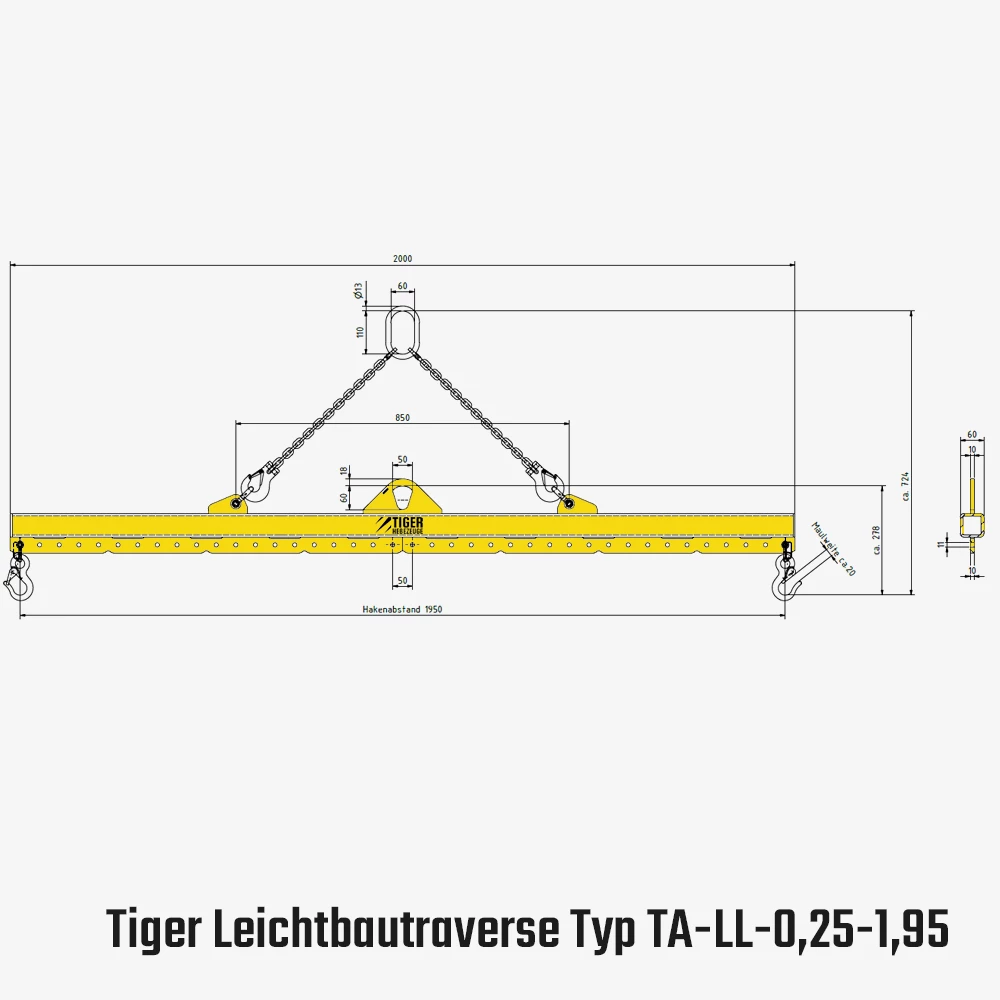

Variante TA-LL-0,25-1,95
| Traglast: | 250 [kg] |
|---|---|
| Hakenabstand (L): | 50-1.950 [mm] |
| BH: | 280 [mm] |
| BHK: | 725 [mm] |
| C: | 18 [mm] |
| Eigengewicht: | 30 [kg] |
| Einsatzart: | für den Kranbetrieb |
| Verstellraster: | 50 [mm] |
| Material: | Stahl |
| Bauhöhe: | 280 [mm] |
| Maulweite: | 20 [mm] |
| Gesamthöhe: | k.A. [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| A: | 50 [mm] |
| B: | 60 [mm] |
| D: | 10 [mm] |

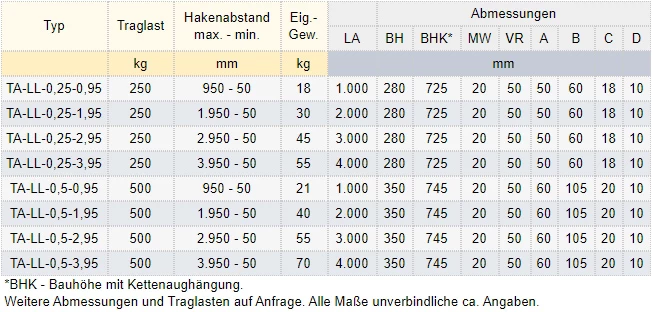

| Produktnummer | Hakenabstand (L) | Traglast | Preis | |
|---|---|---|---|---|
| TA-LL-0,25-0,95 | 50-950 [mm] | 250 [kg] | 1.288,00 € | Übernehmen |
| TA-LL-0,25-1,95 | 50-1.950 [mm] | 250 [kg] | 1.453,00 € | Übernehmen |
| TA-LL-0,25-2,95 | 50-2.950 [mm] | 250 [kg] | 1.659,00 € | Übernehmen |
| TA-LL-0,25-3,95 | 50-3.950 [mm] | 250 [kg] | 1.916,00 € | Übernehmen |
| TA-LL-0,5-0,95 | 50-950 [mm] | 500 [kg] | 1.283,00 € | Übernehmen |
| TA-LL-0,5-1,95 | 50-1.950 [mm] | 500 [kg] | 1.489,00 € | Übernehmen |
| TA-LL-0,5-2,95 | 50-2.950 [mm] | 500 [kg] | 1.695,00 € | Übernehmen |
| TA-LL-0,5-3,95 | 50-3.950 [mm] | 500 [kg] | 1.968,00 € | Übernehmen |
FAQ Häufige Fragen und Antworten zur Leichtbau-Krantraverse verstellbar Serie TA-LB
- Welche Funktion haben die zwei verstellbaren SIKA-Lasthaken an der TA-LB?
- Die TA-LB ist als Leichtbau-Lasttraverse mit zwei verstellbaren SIKA-Lasthaken ausgeführt.
- Woran wird die TA-LB im Kran mit Einfachhaken angeschlagen?
- Im Kran mit Einfachhaken wird die TA-LB an einer Kranöse oder an einer Krankette angeschlagen.
- Wofür ist die TA-LB bei länglichen Kleinlasten vorgesehen?
- Die TA-LB ist als optimale Lasttraverse für den Transport von länglichen Kleinlasten vorgesehen; dabei hält sie die Anschlagpunkte am Lastgut auf Distanz, sodass nur senkrechte Zugkräfte entstehen.
