Tiger Balkentraversen TAV-KA - Krantraversen mit Kettenaufhängung und zwei verstellbaren Wirbellasthaken
Produktmerkmale
- Tiger Lasttraversen für den Kranbetrieb
- Verstellbare Krantraverse mit Kettenaufhängung
- Kettenaufhängung für Einfachhaken DIN 15401
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Tiger Balkentraversen TAV-KA - Krantraversen mit Kettenaufhängung und zwei verstellbaren Wirbellasthaken
Kran-Lasttraverse für den Transport unterschiedlichster Lasten.
Diese Krantraverse ist mit zwei Verstellelementen, inkl. Handgriffen und Wirbellasthaken ausgestattet.
Diese können im Raster (VR) auf dem Balken umgehängt werden.
Die eingebaute Kettenaufhängung minimiert das Pendeln des gesamten Systems.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Höhere Traglasten
- Andere Längen
- Reduzierte Bauhöhe (Maß BHK)
- Zusätzliche Kranaufhängung
Lieferumfang
- Tiger Balkentraverse TAV-KA inkl. Krankette, 2 Verstellemente mit Schäkel und Lasthaken
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Hinweis zum sicheren Abstellen von Traversen
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Variante TAV-KA-1-4
| Aufnahmeart: | mit Kettenaufhängung |
|---|---|
| BHK: | 900 [mm] |
| Eigengewicht: | 105 [kg] |
| Einsatzart: | für den Kranbetrieb |
| MW: | 24 [mm] |
| ØD: | 13 [mm] |
| Verstellraster VR je Seite: | 100 [mm] |
| Material: | Stahl |
| Traglast: | 1.000 [kg] |
| Hakenabstand (L): | 2.000-4.000 [mm] |
| Bauhöhe: | k.A. [mm] |
| Gesamthöhe: | k.A. [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| A: | 60 [mm] |
| B: | 110 [mm] |

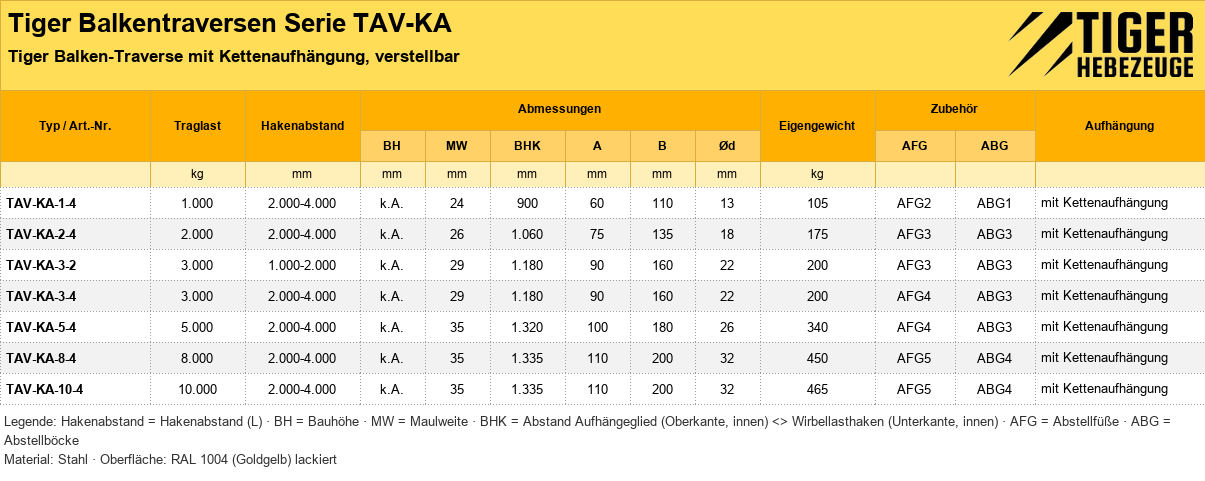

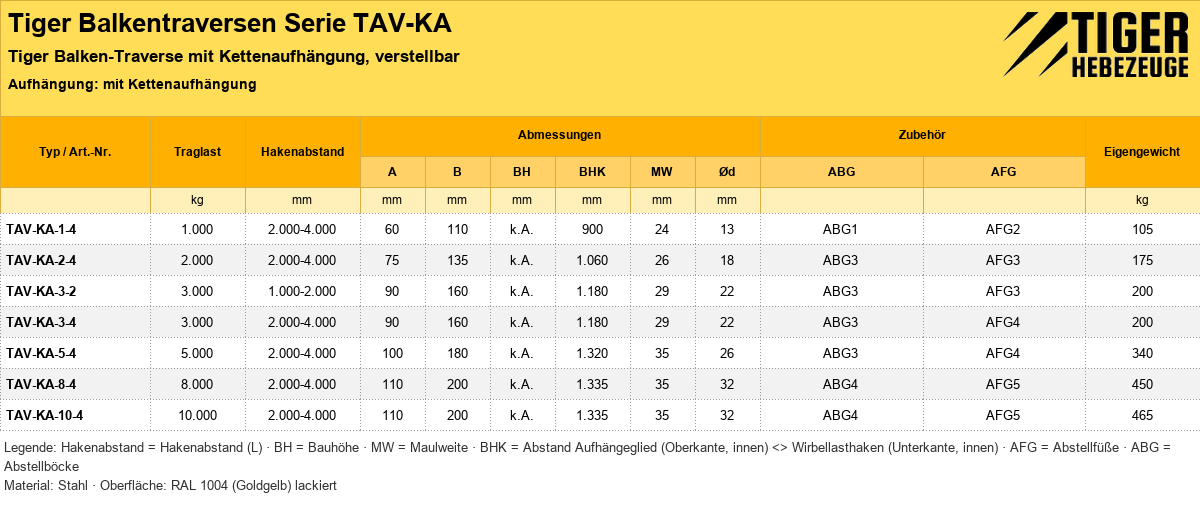

| Produktnummer | Hakenabstand (L) | Traglast | Preis | |
|---|---|---|---|---|
| TAV-KA-1-4 | 2.000-4.000 [mm] | 1.000 [kg] | 1.805,00 € | Übernehmen |
| TAV-KA-10-4 | 2.000-4.000 [mm] | 10.000 [kg] | 4.135,00 € | Übernehmen |
| TAV-KA-2-4 | 2.000-4.000 [mm] | 2.000 [kg] | 2.085,00 € | Übernehmen |
| TAV-KA-3-2 | 1.000-2.000 [mm] | 3.000 [kg] | 2.175,00 € | Übernehmen |
| TAV-KA-3-4 | 2.000-4.000 [mm] | 3.000 [kg] | 2.235,00 € | Übernehmen |
| TAV-KA-5-4 | 2.000-4.000 [mm] | 5.000 [kg] | 3.130,00 € | Übernehmen |
| TAV-KA-8-4 | 2.000-4.000 [mm] | 8.000 [kg] | 3.790,00 € | Übernehmen |
