Leichtbau-Krantraverse mit Lochleiste und Aufhängekette, verstellbar

Die TigerHebezeuge TA-LB ist eine verstellbare Leichtbau-Balkentraverse für das Heben von Kleinlasten im Kranbetrieb. Die Standardserie umfasst Traglasten von 250 und 500 kg sowie vier Hakenabstandsbereiche von 50–950 bis 50–3.950 mm. Der Hakenabstand ist im 50-mm-Raster verstellbar; alle Varianten sind mit Kranöse und Kettenaufhängung ausgestattet.

Funktionsprinzip der verstellbaren Balkentraverse

Die TA-LB verteilt die Aufnahme einer Last auf einen einstellbaren Hakenabstand. Dadurch lässt sich die Traverse innerhalb des Bereichs der gewählten Variante auf unterschiedliche Abstände zwischen den Anschlagpunkten einstellen. Das Raster von 50 mm gibt dabei die verfügbaren Einstellschritte vor.

Für die Verbindung mit dem Kran stehen an jeder Standardvariante eine Kranöse und eine Kettenaufhängung zur Verfügung. Welche Aufnahme in der konkreten Hebeanlage verwendet wird, ist anhand der vorhandenen Kranaufnahme, der betrieblichen Bedingungen und der für die Variante geltenden Unterlagen festzulegen. Eine besondere Wirkung der Kettenaufhängung auf Pendelverhalten oder Transportstabilität wird nicht vorausgesetzt.

Auswahl nach Traglast und Hakenabstand

Die passende TA-LB wird zuerst nach der erforderlichen Traglast und danach nach dem benötigten Hakenabstand ausgewählt. Beide Werte sind variantengebunden und müssen zur vorgesehenen Last sowie zu deren Anschlagpunkten passen.

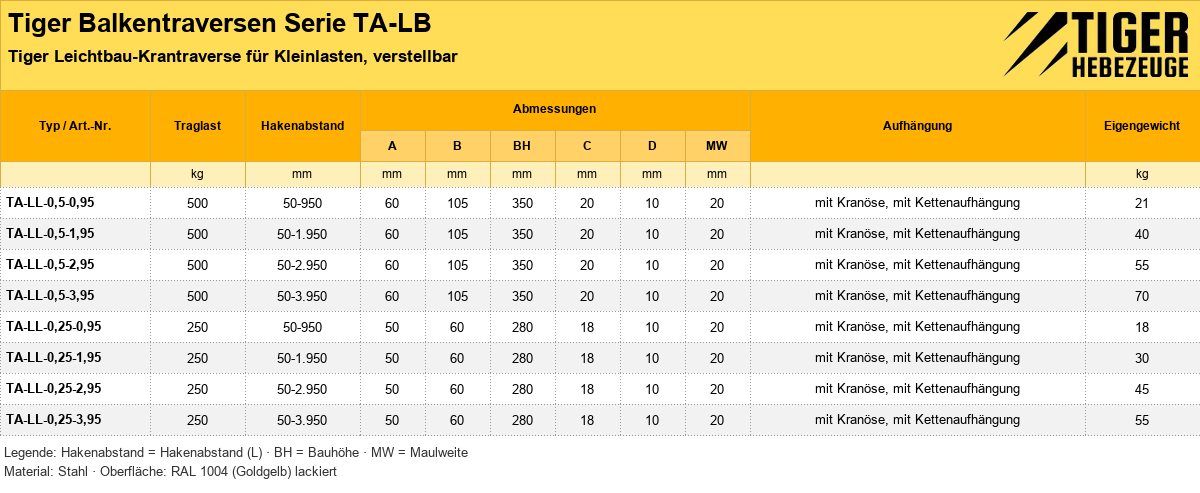

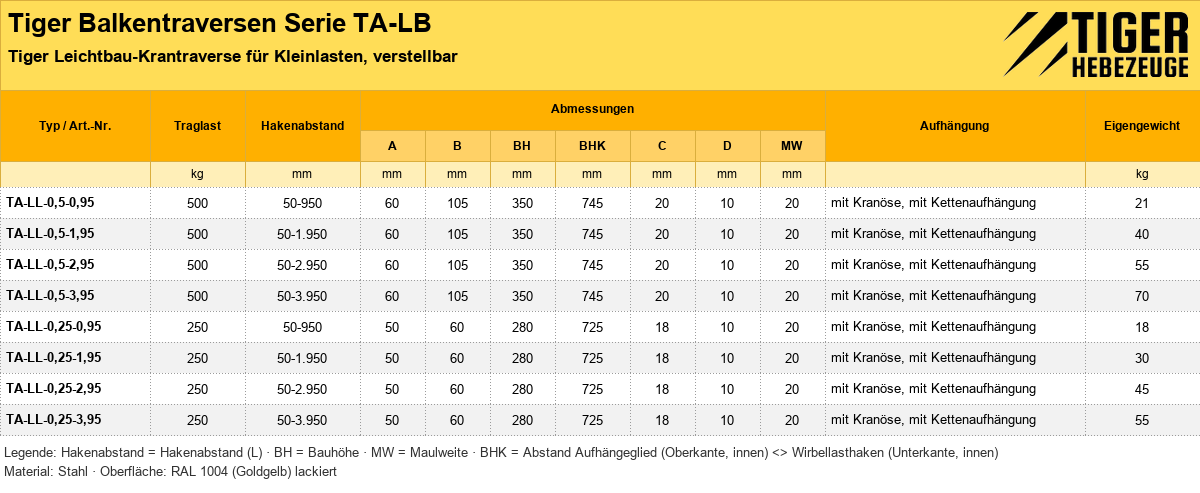

Die Standardserie gliedert sich in acht Varianten aus folgenden Kombinationen:

• Traglast: 250 oder 500 kg
• Hakenabstand: 50–950, 50–1.950, 50–2.950 oder 50–3.950 mm
• Verstellraster: 50 mm bei allen Varianten
• Maulweite: 20 mm bei allen Varianten

Zur weiteren Auswahl gehören die Bauhöhe und das Eigengewicht. Die Varianten mit 250 kg Traglast besitzen eine Bauhöhe von 280 mm, die Varianten mit 500 kg Traglast eine Bauhöhe von 350 mm. Das Eigengewicht reicht je nach Ausführung von 18 bis 70 kg. Diese Werte sind insbesondere für die verfügbare Arbeitshöhe, die Krantragfähigkeit und die betriebliche Handhabung zu berücksichtigen.

Kleinlasten sicher einordnen

Die TA-LB ist als Leichtbau-Krantraverse für Kleinlasten ausgeführt. Ob eine konkrete Last aufgenommen werden kann, entscheidet sich jedoch nicht allein anhand ihres Gewichts. Vor der Auswahl sind auch die Lage und Ausführung der Anschlagpunkte, der erforderliche Hakenabstand, die Schwerpunktlage und die verfügbare Arbeitshöhe zu prüfen.

Für Balkentraversen gilt allgemein: Die Anschlagpunkte an der Last sollen symmetrisch zum Lastschwerpunkt angeordnet sein, und die Lastverteilung ist bei der Auswahl kritisch zu beurteilen. Konkrete Lastgüter lassen sich daraus nicht pauschal ableiten. Die Eignung für das vorgesehene Lastgut muss deshalb anhand der technischen Unterlagen und der tatsächlichen Anschlagsituation beurteilt werden.

Standardausführung und Optionen

Die acht Standardvarianten bestehen aus Stahl und besitzen eine lackierte Oberfläche in RAL 1004 Goldgelb. Kranöse, Kettenaufhängung, 50-mm-Verstellraster und eine Maulweite von 20 mm gehören zu den gemeinsamen technischen Merkmalen der Serie.

Für Anforderungen außerhalb der Standardvarianten sind folgende Optionen aufgeführt:

• höhere Traglasten
• andere Abmessungen
• Ausführung in Edelstahl
• verzinkte oder vernickelte Ausführung
• Ausführung mit angepassten Anschlagmitteln

Diese Optionen sind von den regulären Varianten zu unterscheiden. Für die Anfrage sollten mindestens Lastdaten, erforderliche Abmessungen, Anschlagpunkte und die gewünschte Ausführung angegeben werden.

Sicherheit vor und während des Einsatzes

Die Traglast und der Einstellbereich der gewählten Variante bilden verbindliche Auswahlgrenzen. Zusätzlich sind die Lastverteilung, der Lastschwerpunkt und die tatsächliche Anschlagsituation zu berücksichtigen. Personen dürfen sich nicht unter einer schwebenden Last oder im Gefahrenbereich aufhalten.

Vor jedem Einsatz soll das Lastaufnahmemittel einer Sicht- und Funktionsprüfung unterzogen werden. Zu prüfen sind insbesondere:

• erkennbare Verformungen und der ordnungsgemäße Zusammenbau
• Vollständigkeit und Wirksamkeit der Sicherheitseinrichtungen
• Zustand, Beweglichkeit und Verschleiß von Haken, Bolzen und Kettengliedern
• Schraubverbindungen, Splinte und sonstige Sicherungen
• Verunreinigungen, die die Funktion beeinträchtigen können
• Typenschild und Kennzeichnung

Nach Schadensfällen oder besonderen Vorkommnissen, die die Tragfähigkeit beeinflussen können, ist eine außerordentliche Prüfung erforderlich. Die konkreten Vorgaben der mitgelieferten Betriebsanleitung und die betrieblichen Prüfregelungen sind dabei maßgeblich.

Prüfung und langfristige Nutzung

Regelmäßige Kontrolle erhält nicht nur die Einsatzbereitschaft, sondern macht Verschleiß oder Veränderungen an tragenden und beweglichen Bauteilen frühzeitig erkennbar. Festgestellte Auffälligkeiten sind vor dem nächsten Einsatz fachgerecht zu bewerten; beschädigte oder in ihrer Funktion beeinträchtigte Komponenten dürfen nicht durch improvisierte Änderungen kompensiert werden.

Tiger-Produkte sind serienübergreifend für den zertifizierten Einsatz über 100.000 Lastwechsel geeignet. Diese Herstellerangabe ersetzt weder die Sicht- und Funktionsprüfung vor dem Einsatz noch erforderliche außerordentliche oder betriebliche Prüfungen.

Häufige Auswahl- und Anwendungsfragen

Welche Traglasten bietet die TA-LB als Standardserie?

Die Standardvarianten sind für 250 oder 500 kg ausgelegt. Maßgeblich ist immer die Traglast der konkret ausgewählten Ausführung; sie darf nicht überschritten werden.

Wie weit lässt sich der Hakenabstand einstellen?

Je nach Variante reicht der Hakenabstand von 50–950, 50–1.950, 50–2.950 oder 50–3.950 mm. Die Einstellung erfolgt innerhalb dieses Bereichs in einem Raster von 50 mm.

Welche Werte sind neben Traglast und Hakenabstand wichtig?

Zusätzlich sind Bauhöhe, Eigengewicht, Maulweite, Kranaufnahme, Anschlagpunkte, Schwerpunktlage und verfügbare Arbeitshöhe zu berücksichtigen. Die Bauhöhe beträgt abhängig von der Traglast 280 oder 350 mm; das Eigengewicht liegt je nach Variante zwischen 18 und 70 kg.

Was ist vor jedem Einsatz zu kontrollieren?

Erforderlich ist eine Sicht- und Funktionsprüfung des Zustands, des Zusammenbaus und der Sicherheitseinrichtungen. Besondere Aufmerksamkeit gilt Verformungen, Verschleiß, beweglichen Teilen, Verbindungen, Sicherungen, Verunreinigungen und Kennzeichnungen.

Welche Funktion haben die zwei verstellbaren SIKA-Lasthaken an der TA-LB?

Die TA-LB ist als Leichtbau-Lasttraverse mit zwei verstellbaren SIKA-Lasthaken ausgeführt.

Woran wird die TA-LB im Kran mit Einfachhaken angeschlagen?

Im Kran mit Einfachhaken wird die TA-LB an einer Kranöse oder an einer Krankette angeschlagen.

Wofür ist die TA-LB bei länglichen Kleinlasten vorgesehen?

Die TA-LB ist als optimale Lasttraverse für den Transport von länglichen Kleinlasten vorgesehen; dabei hält sie die Anschlagpunkte am Lastgut auf Distanz, sodass nur senkrechte Zugkräfte entstehen.
