Zahnstangenwinden mit selbsthemmender Sicherheitskurbel in Druckausführung
/datenblatt/199be4a5bdec46b0954537cc5320e35f
https://www.tigerhebezeuge-shop.de/datenblatt/199be4a5bdec46b0954537cc5320e35f
Datenblatt herunterladen
Zahnstangenwinden ZSWD mit selbsthemmender Sicherheitskurbel zul. Drucklast: 2.500 kg Typ ZSWD-205-207
Produktmerkmale
- Typ: ZSWD-205-207
- zul. Drucklast: 2.500 kg
- Hub: 1.250 mm
- Ausführung: Standard
- Typ: ZSWD-205-207
- zul. Drucklast: 2.500 kg
- Hub: 1.250 mm
- Ausführung: Standard
- Zahnstangenwinde in Druckausführung
- Mit selbsthemmender Sicherheitskurbel
- Mit optimierter Übersetzung
Produktbeschreibung
Zahnstangenwinden ZSWD mit selbsthemmender Sicherheitskurbel
Robuste Zahnstangenwinde mit selbsthemmender Sicherheitskurbel, die die Last in jeder gewünschten Position hält.
Beim Loslassen der Kurbel wird die Last beim Heben und Senken in jeder beliebigen Stellung sicher gehalten.
Durch eine optimale Übersetzung wird eine leichte, effektive Bedienung gewährleistet.
Funktionsweise
- Heben der Last: Drehen der Handkurbel im Uhrzeigersinn
- Senken der Last: Kurbel gegen den Uhrzeigersinn drehen
Optionen
- Zugausführung
- Abweichende Zahnstangenlänge
- Abweichender Hub
- Abtriebswelle für Koppelung mehrerer Winden
- Sperre mit abnehmbarer Kurbel
Lieferumfang
- Zahnstangenwinde ZSWD-205-207 mit Sicherheitskurbel
- Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
Variante ZSWD-205-207
| Eigengewicht: | 27 [kg] |
|---|---|
| Hub je Kurbelumdrehungen: | 8 [mm] |
| zul. Drucklast: | 2.500 [kg] |
| Zahnstangenlänge: | 1.800 [mm] |
| Hub: | 1.250 [mm] |
| Ausführung: | Standard |
| Oberfläche: | RAL 2004 (Reinorange) pulverbeschichtet |
| X: | 77 [mm] |

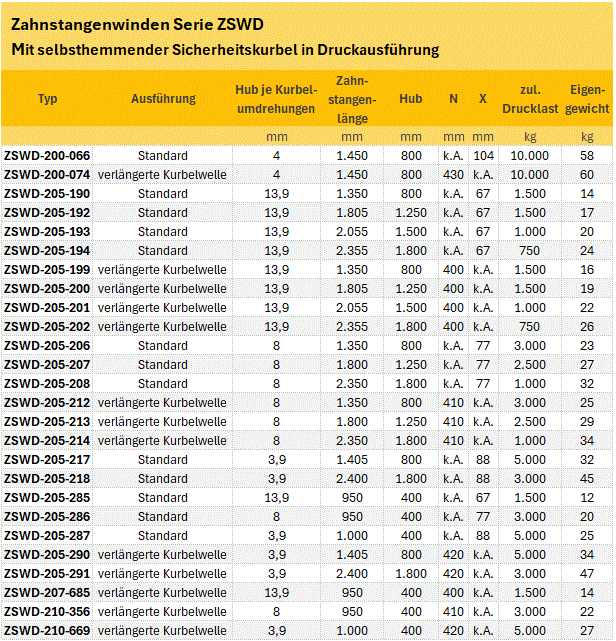

| Produktnummer | Ausführung | Hub | zul. Drucklast | Preis | |
|---|---|---|---|---|---|
| ZSWD-200-066 | Standard | 800 [mm] | 10.000 [kg] | 944,00 € | Übernehmen |
| ZSWD-200-074 | mit verlängerter Kurbelwelle | 800 [mm] | 10.000 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-205-190 | Standard | 800 [mm] | 1.500 [kg] | 428,00 € | Übernehmen |
| ZSWD-205-192 | Standard | 1.250 [mm] | 1.500 [kg] | 467,00 € | Übernehmen |
| ZSWD-205-193 | Standard | 1.500 [mm] | 1.000 [kg] | 491,00 € | Übernehmen |
| ZSWD-205-194 | Standard | 1.800 [mm] | 750 [kg] | 516,00 € | Übernehmen |
| ZSWD-205-199 | mit verlängerter Kurbelwelle | 800 [mm] | 1.500 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-205-200 | mit verlängerter Kurbelwelle | 1.250 [mm] | 1.500 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-205-201 | mit verlängerter Kurbelwelle | 1.500 [mm] | 1.000 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-205-202 | mit verlängerter Kurbelwelle | 1.800 [mm] | 750 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-205-206 | Standard | 800 [mm] | 3.000 [kg] | 499,00 € | Übernehmen |
| ZSWD-205-207 | Standard | 1.250 [mm] | 2.500 [kg] | 549,00 € | Übernehmen |
| ZSWD-205-208 | Standard | 1.800 [mm] | 1.000 [kg] | 610,00 € | Übernehmen |
| ZSWD-205-212 | mit verlängerter Kurbelwelle | 800 [mm] | 3.000 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-205-213 | mit verlängerter Kurbelwelle | 1.250 [mm] | 2.500 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-205-214 | mit verlängerter Kurbelwelle | 1.800 [mm] | 1.000 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-205-217 | Standard | 800 [mm] | 5.000 [kg] | 587,00 € | Übernehmen |
| ZSWD-205-218 | Standard | 1.800 [mm] | 3.000 [kg] | 744,00 € | Übernehmen |
| ZSWD-205-285 | Standard | 400 [mm] | 1.500 [kg] | 403,00 € | Übernehmen |
| ZSWD-205-286 | Standard | 400 [mm] | 3.000 [kg] | 470,00 € | Übernehmen |
| ZSWD-205-287 | Standard | 400 [mm] | 5.000 [kg] | 556,00 € | Übernehmen |
| ZSWD-205-290 | mit verlängerter Kurbelwelle | 800 [mm] | 5.000 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-207-685 | mit verlängerter Kurbelwelle | 400 [mm] | 1.500 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-210-356 | mit verlängerter Kurbelwelle | 400 [mm] | 3.000 [kg] | Preis auf Anfrage | Übernehmen |
| ZSWD-210-669 | mit verlängerter Kurbelwelle | 400 [mm] | 5.000 [kg] | Preis auf Anfrage | Übernehmen |
