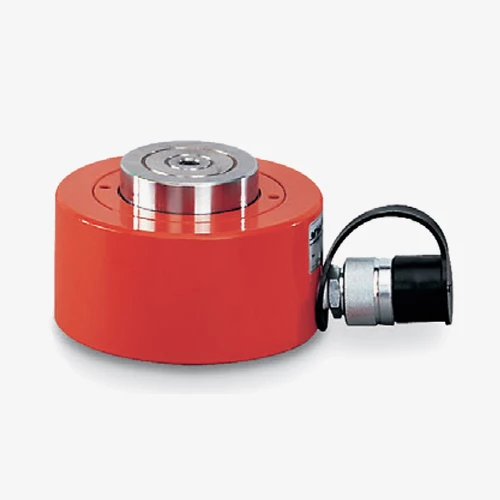

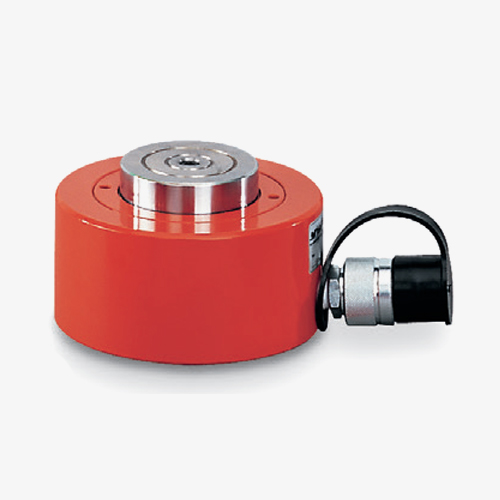

Yale Hydraulik-Flachzylinder YFS mit Federrückzug, einfachwirkend
Produktmerkmale
- Yale Hydraulik-Flachzylinder im Chro-Mo-Design
- Sehr niedrige Bauhöhen für beengte Platzverhältnisse
- Einfachwirkend mit Federrückzug
- Max. Betriebsdruck 700 bar
- Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet
- Vollbelastbarer Stoppring als Kolben-Endanschlag mit Schmutzabstreifer
- Ölanschlussgewinde 3/8 NPT
- Einschließlich Kupplungsmuffe Typ CFY-1
- Modell YFS-100/55 ist mit zwei Trageringen ausgestattet, Modell YFS-100/15 mit einem Tragegriff
- Oberfläche: rot lackiert
Produktbeschreibung
Yale Hydraulik-Flachzylinder YFS mit Federrückzug, einfachwirkend
Diese kompakten und besonders flach ausgeführten Hydraulikzylinder von Yale sind in allen Bereichen der Industrie zu finden.
Kurzhub-Hydraulikzylinder und Flach-Hydraulikzylinder bieten sich überall dort an, wo nur wenig Freiraum zur Verfügung steht.
Sie werden hauptsächlich zum Heben, Ausrichten, Wiegen, Spannen oder einfach als kompakte Kraftquelle für universelle Pressarbeiten eingesetzt.
Aufgrund der kurz gehaltenen Führungen sollten Flach-Zylinder nicht schräg und nicht außermittig belastet werden.
Häufige Anwendungsbereiche
Stahlbau, Schwerindustrie, Kraftwerke, Bauwesen, Anlagenbau, Werkstätten u. ä.
Optionen
Lieferumfang
- Yale Hydraulik-Flachzylinder YFS
- Kupplungsmuffe Typ CFY-1
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Variante YFS-50/15
| Bauhöhe eingefahren: | 70 [mm] |
|---|---|
| Druckkraft: | 50 [t] |
| Eigengewicht: | 8,5 [kg] |
| Ölvolumen max.: | 107 [cm³] |
| wirksame Kolbenfläche: | 71,5 [cm²] |
| Zylinder-Außen-Ø: | 145 [mm] |
| Hub: | 15 [mm] |
| Oberfläche: | RAL 2002 (Blutorange) lackiert |
| Produktnummer | Druckkraft | Hub | Preis | |
|---|---|---|---|---|
| YFS-10/11 | 10 [t] | 11 [mm] | 367,00 € | Übernehmen |
| YFS-100/15 | 100 [t] | 15 [mm] | 1.318,00 € | Übernehmen |
| YFS-20/15 | 20 [t] | 15 [mm] | 478,00 € | Übernehmen |
| YFS-30/15 | 30 [t] | 15 [mm] | 629,00 € | Übernehmen |
| YFS-50/15 | 50 [t] | 15 [mm] | 817,00 € | Übernehmen |
