YALE Haspel-Rollfahrwerk zum Verfahren von Lasten an INP, IPE und IPB Trägerprofilen
Treffen Sie Ihre Auswahl:
Serie:
HTG
Ausgewählte Variante:
HTG-500-A
Lieferzeit: 5-10 Werktage
Frachtkosten ab Werk
Yale Haspelfahrwerke HTG zum Verfahren von Lasten an INP, IPE und IPB Trägern
Produktmerkmale
- Haspelkatze für Stahlträger
- Mit kugelgelagerten Laufrollen
- Auf verschiedene Trägerprofile einstellbar
- Mit Voreinstellung und Feineinstellung
- Laufrollen für max. 14 % Neigung (DIN 1025-1)
- Inkl. Haspelkette mit ca. 2,5 m Kettenlänge
Produktbeschreibung
Die Handfahrwerke mit Haspelkette HTG von Yale dienen dem genauen Positionieren und leichten Verfahren größerer Lasten in Verbindung mit einem Hand oder Elektrohebezeug.
Die kugelgelagerten Laufrollen sind gekapselt und dauergeschmiert und sorgen so für optimale Laufeigenschaften. Diese Rollfahrwerke sind für einen weiten Trägerbereich und auf verschiedene Profile (z. B. INP, IPE und IPB) einstellbar. Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1).
Sie haben hierbei die Möglichkeit die Vor- und Feineinstellung. Durch Drehen der Ösentraverse, die für die zentrische Aufhängung des Hebezeuges sorgt, wird ein seitliches Wandern auf dem Träger verhindert.
Optionen
- Mehrmeter Hub Haspelkette (wird Ihnen nach der Produktauswahl automatisch angeboten)
- Schwenkbare Handkettenführung
- Rost- und säurebeständige Handketten
- Anfahrpuffer
- Korrosionsgeschützte Ausführung
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt)
Lieferumfang
- Yale Rollfahrwerk HTG für Kranträger
- Haspelkette für 3 m Laufbahnhöhe (entspricht ca. 2,5 m Kettenlänge)
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
SicherheitshinweisDie hier angebotenen Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

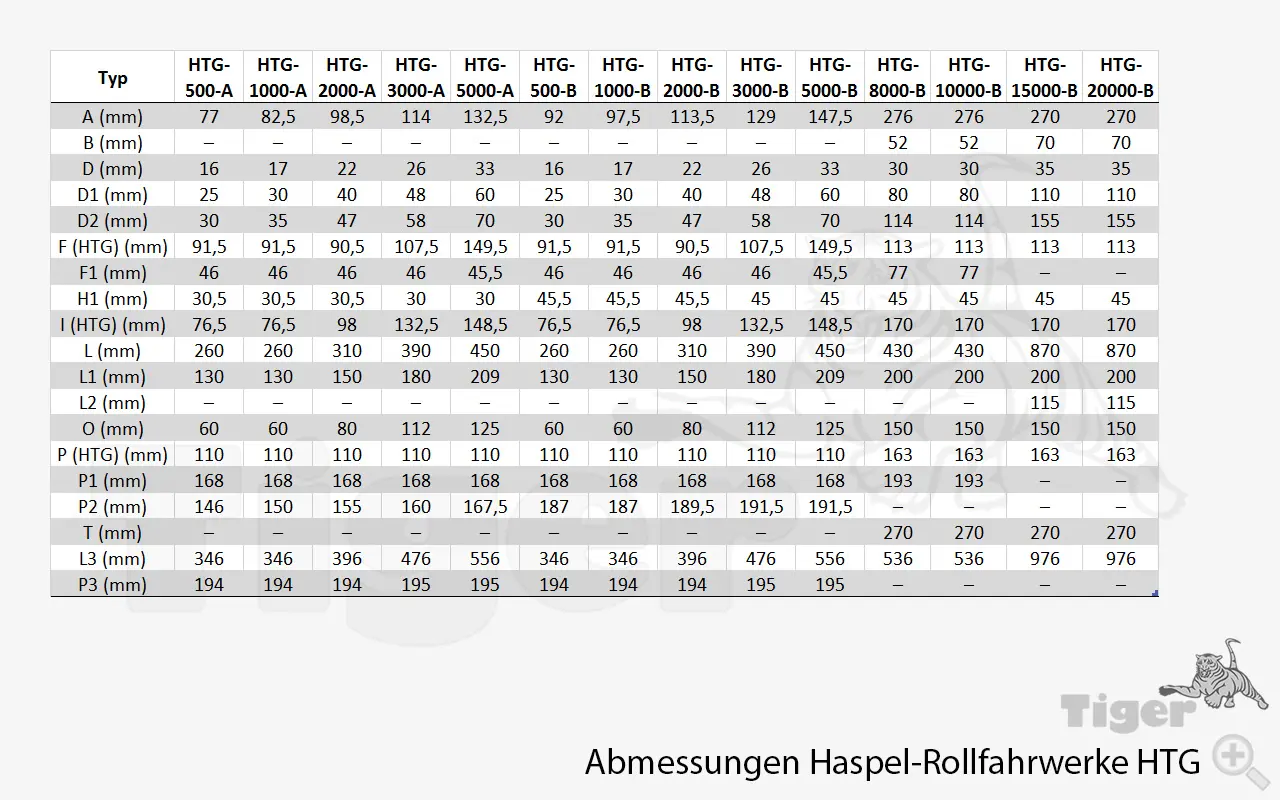

Variante HTG-500-A
Gewicht mit Feststellvorrichtung: | 16,2 [kg] |
---|---|
für Trägerflanschbreite: | 50-220 [mm] |
max. Trägerflanschdicke: | 25 [mm] |
Kleinster Kurvenradius: | 0,9 [m] |
Tragfähigkeit: | 500 [kg] |
Eigengewicht: | 12,9 [kg] |

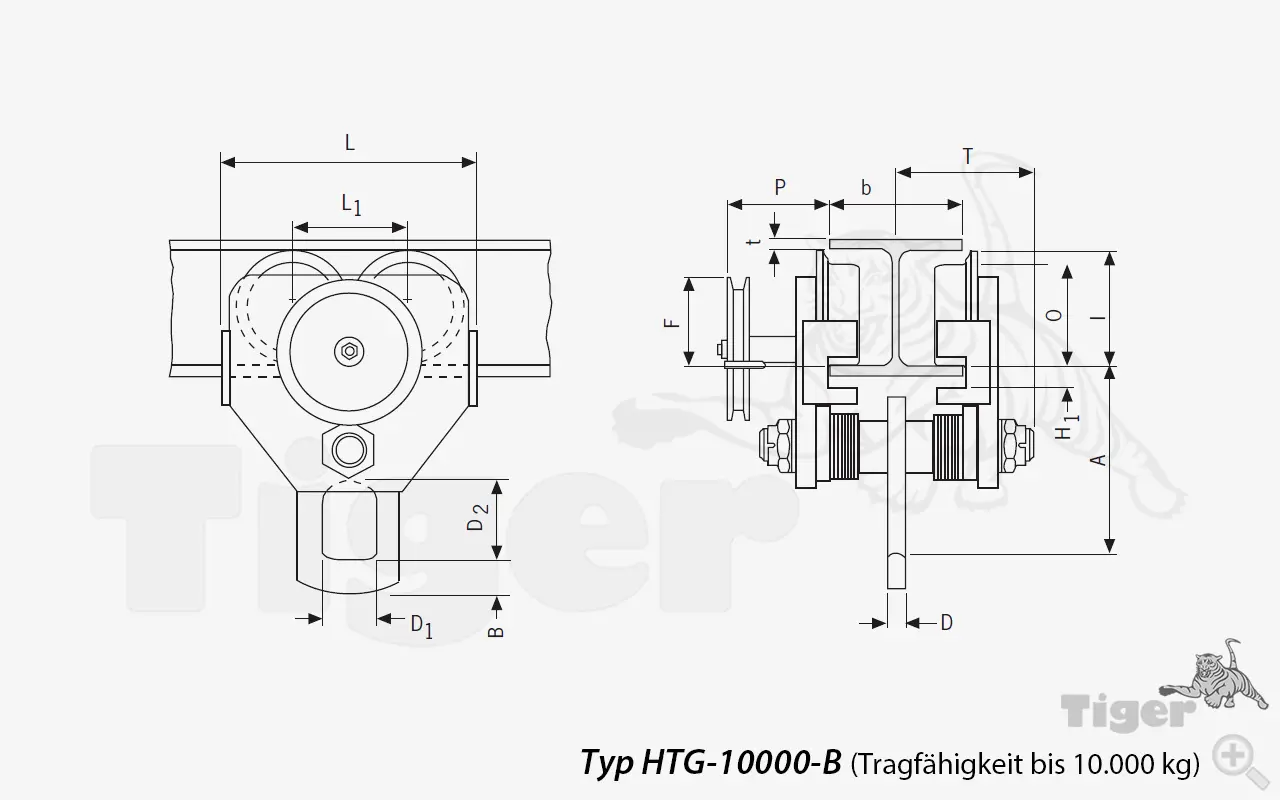

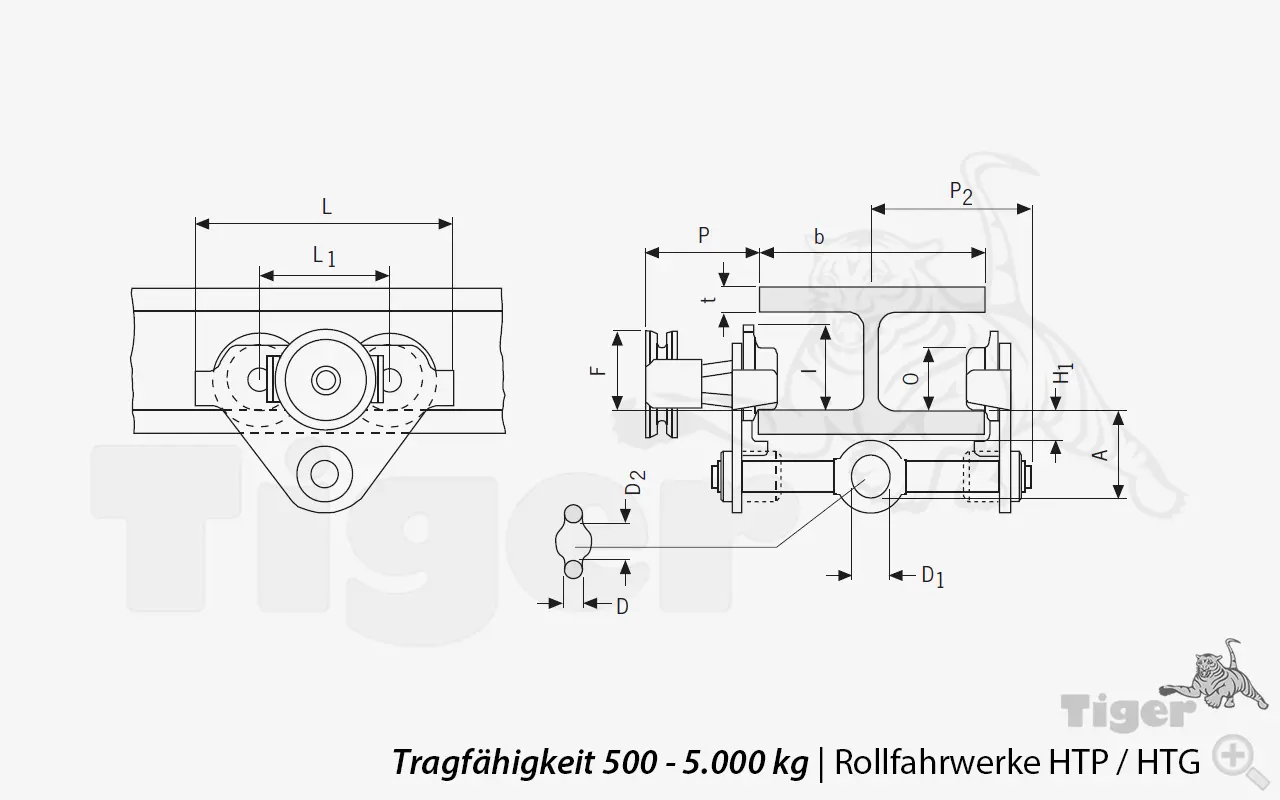

F (HTG): | 91,5 [mm] |
I (HTG): | 76,5 [mm] |
P (HTG): | 110 [mm] |
D2): | 30 [mm] |
D1: | 25 [mm] |
F1: | 57,5 [mm] |
H1: | 30,5 [mm] |
L1: | 130 [mm] |

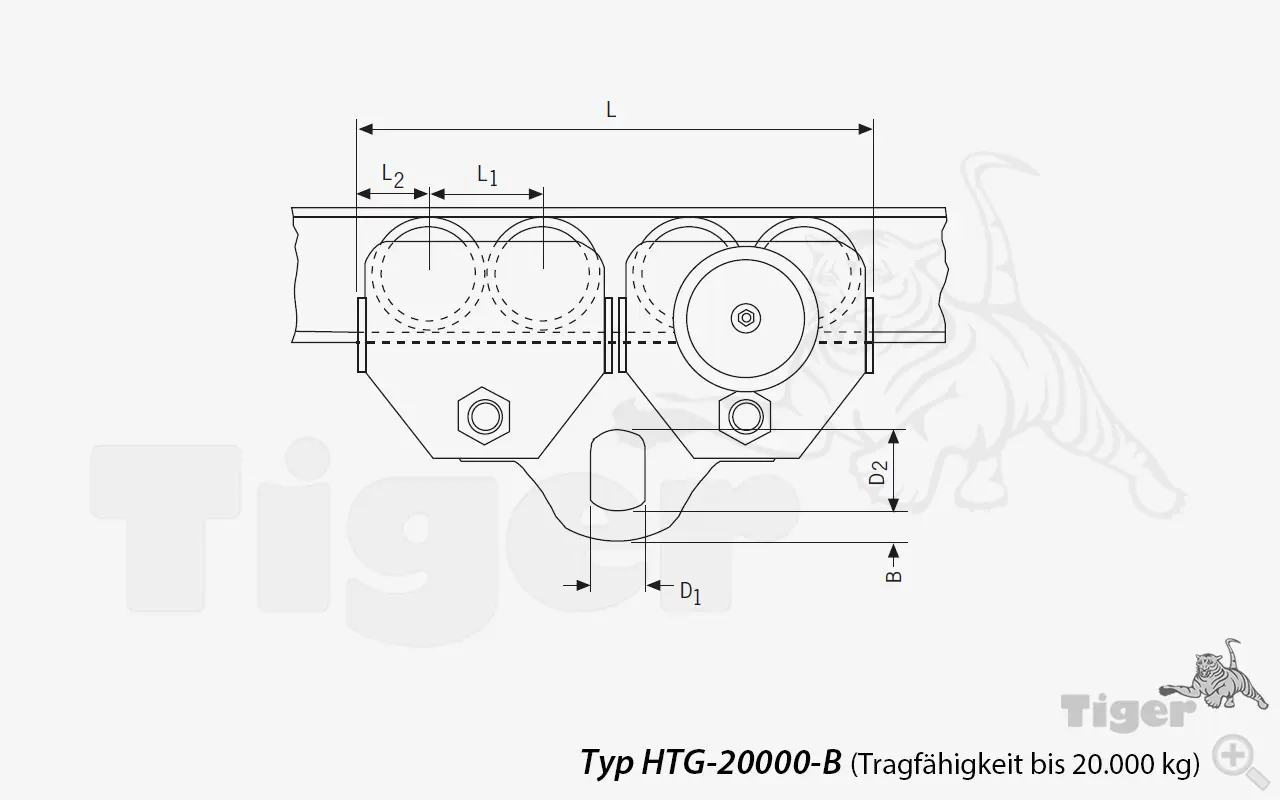

L2: | - [mm] |
P1: | 168 [mm] |
A: | 77 [mm] |
B: | - [mm] |
D: | 16 [mm] |
L: | 260 [mm] |
O: | 60 [mm] |

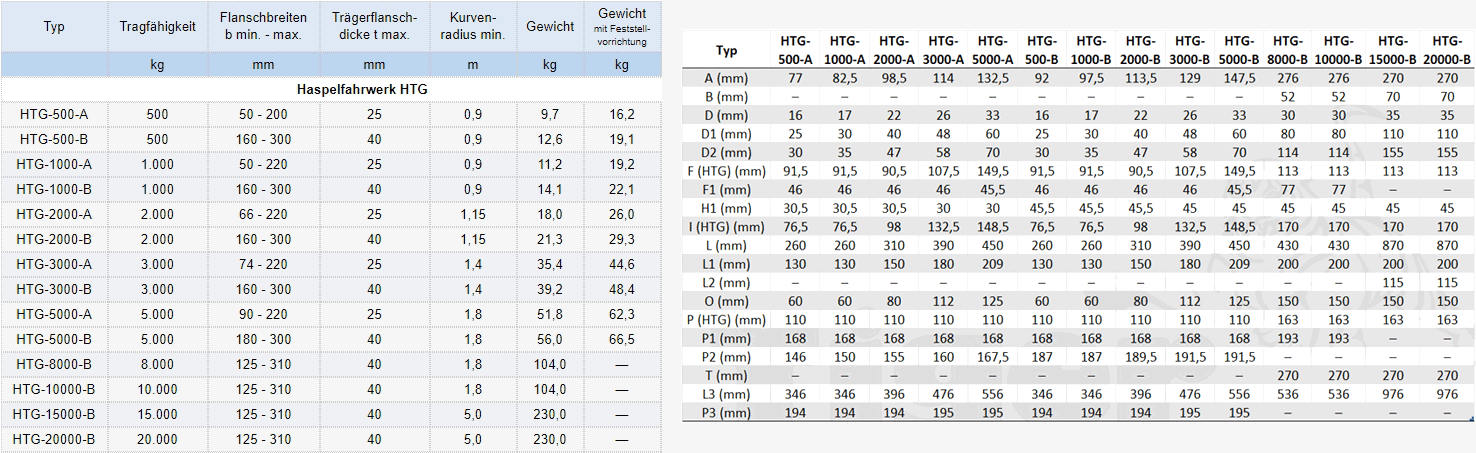

Produktnummer | Tragfähigkeit | für Trägerflanschbreite | Preis | |
---|---|---|---|---|
HTG-1000-A | 1.000 [kg] | 50-220 [mm] | 393,00 € | Übernehmen |
HTG-1000-B | 1.000 [kg] | 160-300 [mm] | 534,00 € | Übernehmen |
HTG-10000-B | 10.000 [kg] | 125-310 [mm] | 2.020,00 € | Übernehmen |
HTG-15000-B | 15.000 [kg] | 125-310 [mm] | 4.511,00 € | Übernehmen |
HTG-2000-A | 2.000 [kg] | 66-220 [mm] | 484,00 € | Übernehmen |
HTG-2000-B | 2.000 [kg] | 160-300 [mm] | 646,00 € | Übernehmen |
HTG-20000-B | 20.000 [kg] | 125-310 [mm] | 4.649,00 € | Übernehmen |
HTG-3000-A | 3.000 [kg] | 74-220 [mm] | 632,00 € | Übernehmen |
HTG-3000-B | 3.000 [kg] | 160-300 [mm] | 902,00 € | Übernehmen |
HTG-500-A | 500 [kg] | 50-220 [mm] | 350,00 € | Übernehmen |
HTG-500-B | 500 [kg] | 160-300 [mm] | 484,00 € | Übernehmen |
HTG-5000-A | 5.000 [kg] | 90-220 [mm] | 924,00 € | Übernehmen |
HTG-5000-B | 5.000 [kg] | 180-300 [mm] | 1.221,00 € | Übernehmen |
HTG-8000-B | 8.000 [kg] | 125-310 [mm] | 2.014,00 € | Übernehmen |
