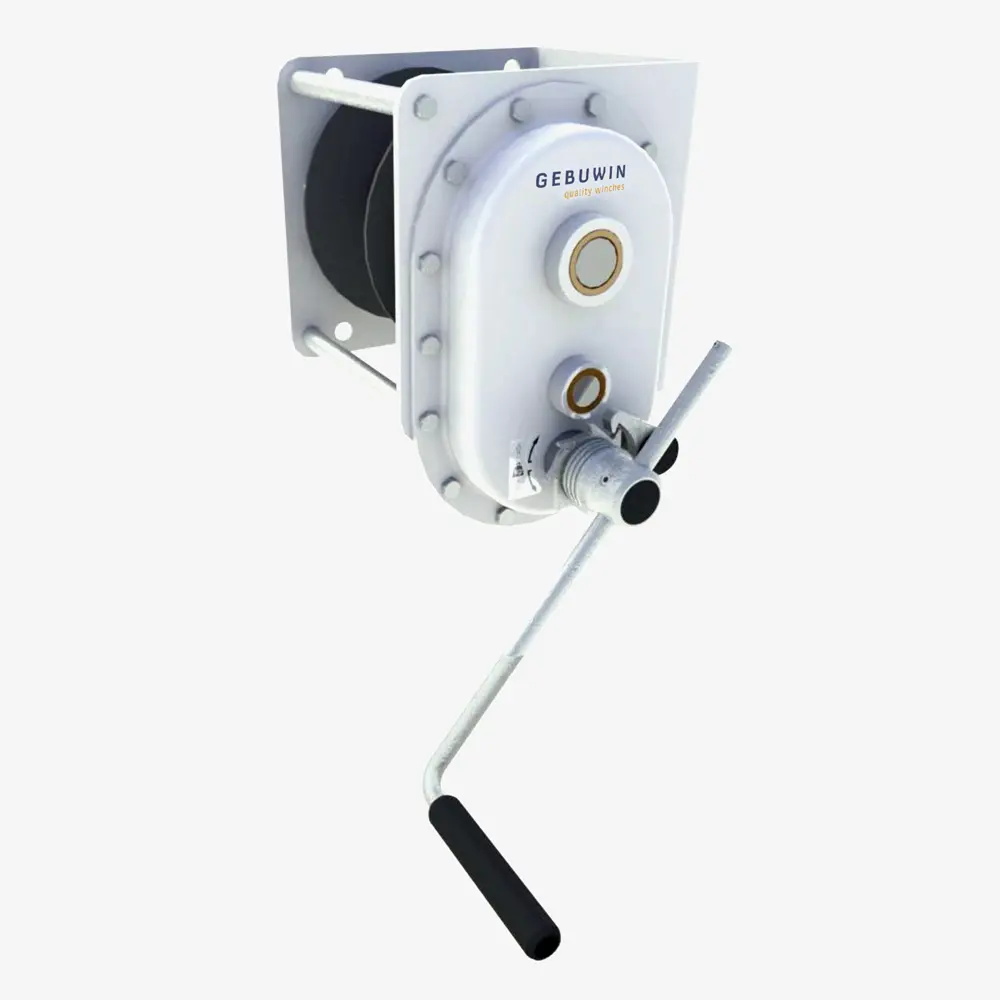

Wand-Handseilwinde mit Stirnradgetriebe - Lastbremse und verstellbarer Kurbel

• Typ: TL-1000-V
• Zuglast 1. Seillage: 1.000 [kg]
• Zuglast oberste Lage: 614 [kg]
• Oberfläche: verzinkt
• Robuste Stirnradseilwinde für den Handbetrieb
• Zum Heben und Ziehen von Lasten gemäß EN 13157 geeignet
• Hoher Wirkungsgrad durch Stirnradgetriebe
• Statischer Sicherheitsfaktor 4
• Lastdruckbremse mit Doppelratschensystem für sicheren und stabilen Lasthalt in jeder Position
• Wartungsfreie Lager
• Verstellbare Handkurbel
• Für die Wandmontage geeignet
• Korrosionsgeschützt durch lackierte Oberfläche
• Tragfähigkeiten von 300 bis 1.500 kg erhältlich

Wandseilwinde Serie TL zum manuellen Heben und Ziehen von Lasten

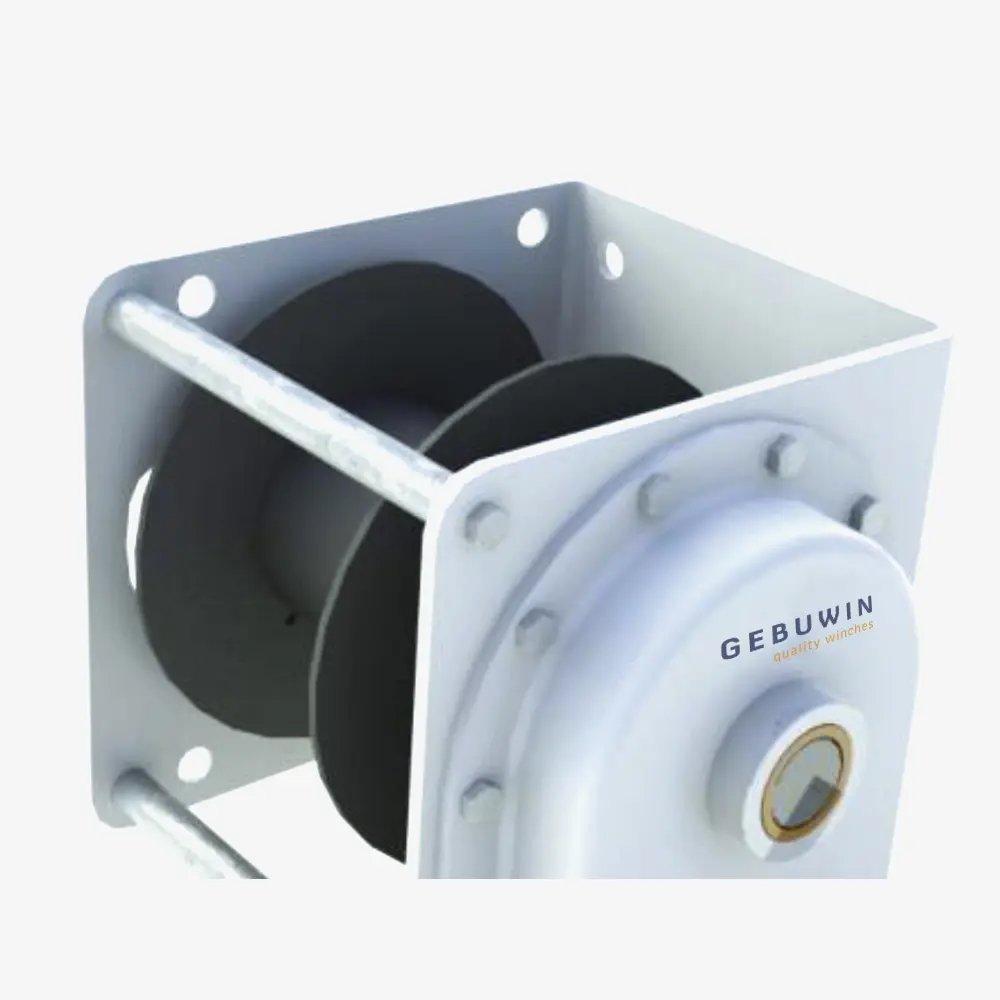

Die Gebuwin Wandseilwinde der Serie TL ist eine handbetriebene Seilwinde mit Stirnradgetriebe, Lastdruckbremse und verstellbarer Kurbel. Zehn Varianten decken Zuglasten von 300 bis 1.500 kg in der ersten Seillage ab. Für die Auswahl sind zusätzlich die niedrigere Zuglast auf der obersten Lage, der zugeordnete Seildurchmesser, die Seilgeschwindigkeit sowie Material und Oberfläche entscheidend.

Eine Lastdruckbremse mit doppeltem Ratschensystem hält die Last sicher und stabil in jeder gewünschten Position. Wartungsfreie Lager und eine verstellbare Handkurbel unterstützen einen zuverlässigen und komfortablen Betrieb.

Die richtige Leistungsstufe auswählen

Wählen Sie die Winde nach der im Betrieb maßgeblichen Seillage. Die vier Stufen kombinieren 300, 600, 1.000 oder 1.500 kg in der ersten Seillage mit 172, 336, 614 beziehungsweise 927 kg auf der obersten Lage. Die zugehörigen Seildurchmesser betragen 4, 6, 8 oder 10 mm; die Seilgeschwindigkeiten reichen je nach Ausführung von 0,8 bis 1,9 m/min.

Wenn die Trommel im vorgesehenen Arbeitspunkt stärker belegt ist, orientieren Sie sich am Wert für die oberste Lage. So wird die Variante nicht ausschließlich nach dem höheren Wert der ersten Seillage ausgewählt.

Oberfläche und Ausführung abstimmen

Die TL-Serie umfasst lackierte Stahlausführungen, Ausführungen aus Edelstahl und Varianten aus verzinktem Stahlblech. Wählen Sie zuerst die benötigte Zuglast und prüfen Sie anschließend, welche Oberfläche für den betreffenden Typ verfügbar ist. Nicht jede Oberfläche ist mit jeder Leistungsstufe als Serienvariante kombiniert. Das variantenspezifische Eigengewicht liegt zwischen 10 und 27,5 kg.

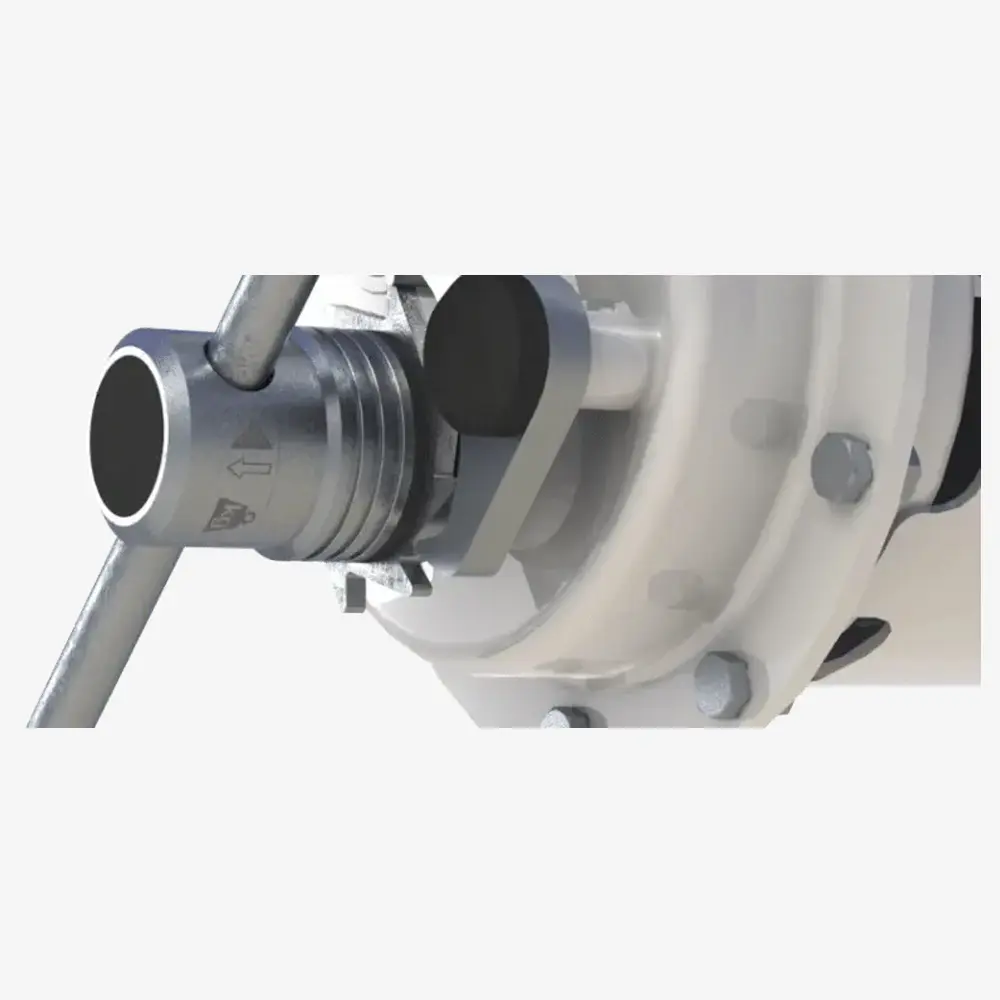

Die verstellbare Handkurbel dient der manuellen Bedienung. Das Stirnradgetriebe überträgt die Kurbelbewegung, während die Lastdruckbremse den Lasthalt unterstützt. Wartungsfreie Lager reduzieren den lagerbezogenen Wartungsaufwand, ersetzen jedoch nicht die Vorgaben der Betriebsanleitung.

Montage und Lieferumfang

Die TL-Ausführungsgruppe wird als Handseilwinde zur Wandbefestigung zusammen mit einer gedruckten Betriebsanleitung und EG-Konformitätserklärung geliefert. Lesen Sie vor Montage und Inbetriebnahme die Sicherheits- und Bedienhinweise. Stimmen Sie insbesondere Zuglast, Seillage und vorgesehenen Seildurchmesser auf die ausgewählte Artikelvariante ab.

• Handseilwinde TL zur Wandbefestigung
• Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
