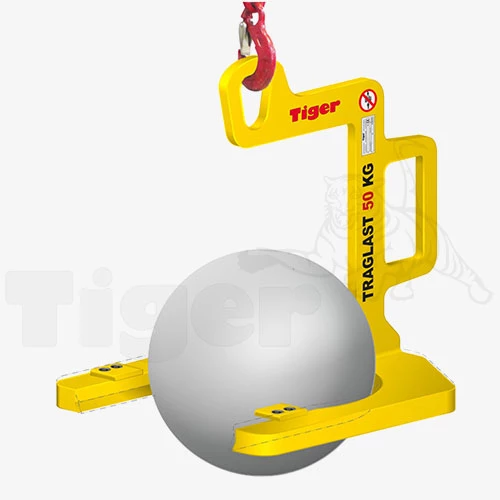

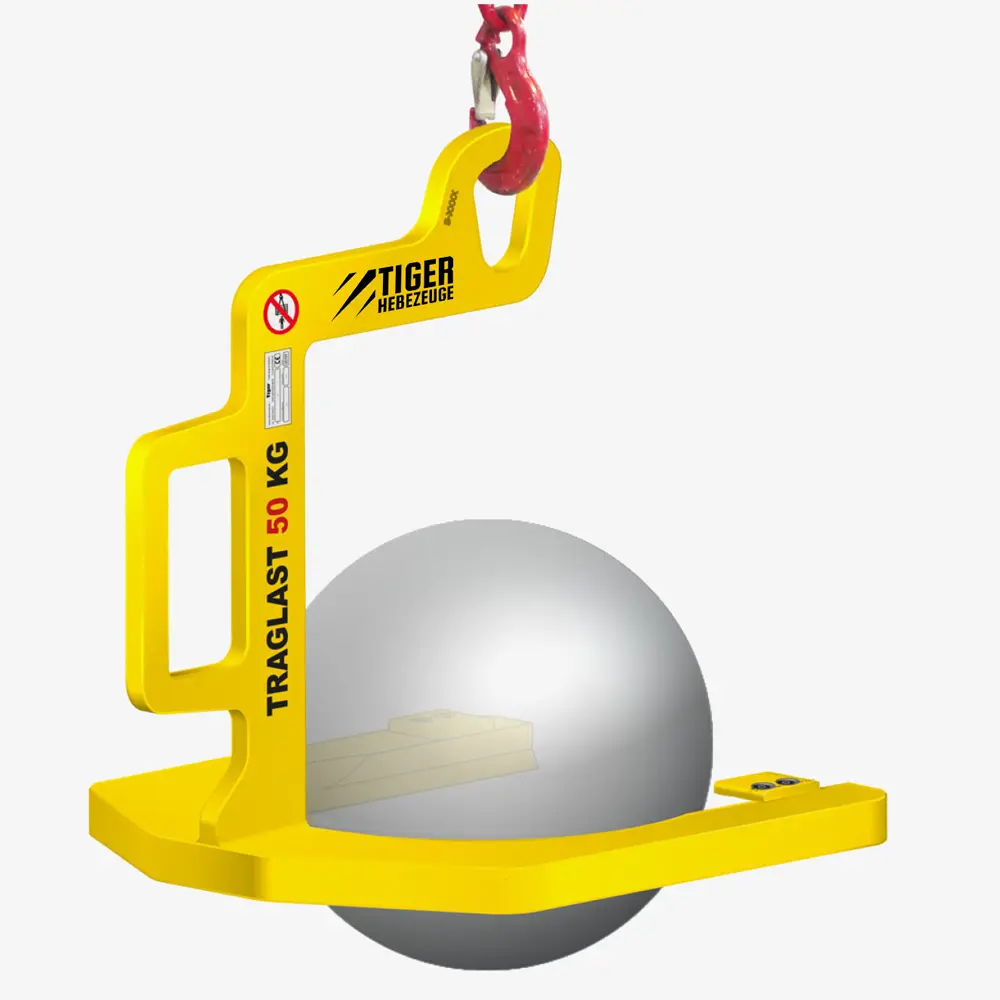

Tiger Sonder-Gabel-C-Haken zum Heben von Stahlkugeln per Kran

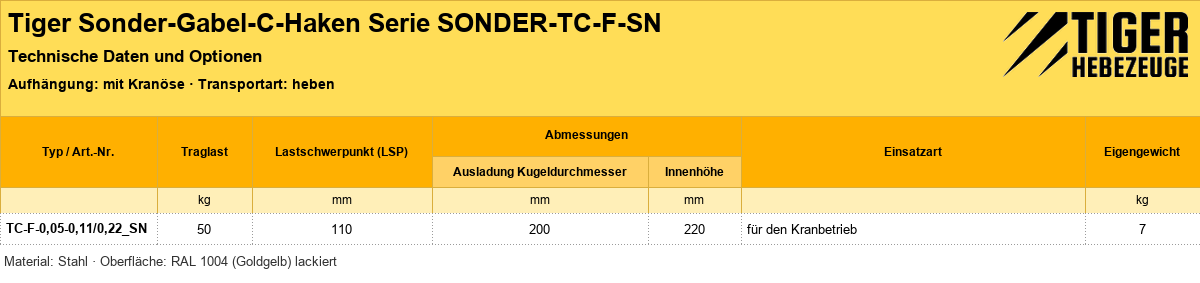

• Typ: TC-F-0,05-0,11/0,22_SN
• Traglast: 50 [kg]
• Lastschwerpunkt (LSP): 110 [mm]

TigerHebezeuge Sonder-Gabel-C-Haken Serie SONDER-TC-F-SN zum Heben von Stahlkugeln

Der TigerHebezeuge Sonder-Gabel-C-Haken der Serie SONDER-TC-F-SN ist ein Lastaufnahmemittel für das Heben und den Kran-Transport von Stahlkugeln. Die dokumentierte Stahlausführung wird über eine Kranöse aufgenommen und besitzt eine Traglast von 50 kg bei einem Lastschwerpunkt von 110 mm. Als weitere Auswahlmerkmale sind eine Ausladung Kugeldurchmesser von 200 mm, eine Innenhöhe von 220 mm und ein Eigengewicht von 7 kg angegeben.

Ausführung für die konkrete Hebeaufgabe auswählen

Für die Serie ist derzeit eine aktive Ausführung mit dem Typ TC-F-0,05-0,11/0,22_SN dokumentiert. Vergleichen Sie Traglast, Lastschwerpunkt und die angegebenen Abmessungen mit der Geometrie der Stahlkugel und Ihrer Hebesituation. Die Maßbezeichnung „Ausladung Kugeldurchmesser“ allein definiert keinen vollständigen Eignungsbereich, da auch der konkrete Messbezug und die konstruktive Auslegung berücksichtigt werden müssen.

Diese Sonder-Ausführung eines Gabel-C-Hakens besteht aus Stahl und besitzt eine goldgelb lackierte Oberfläche in RAL 1004. Wenn die vorhandenen Daten nicht zu Ihrer Anwendung passen, kann das Tiger Sonder-Lastaufnahmemittel auf Anfrage individuell angepasst werden. Dabei handelt es sich um eine anforderungsspezifische Sonderlösung und nicht um eine weitere vorkonfigurierte Serienvariante.

Vor dem Kranbetrieb kontrollieren

Die Traglast von 50 kg darf nicht überschritten werden. Prüfen Sie das Lastaufnahmemittel vor jedem Einsatz visuell und funktional, insbesondere auf Verformungen, ordnungsgemäßen Zusammenbau, Vollständigkeit, Verschleiß und störende Verunreinigungen. Beachten Sie die mitgelieferte Betriebsanleitung; Personen dürfen sich nicht unter der schwebenden Last oder in deren Gefahrenbereich aufhalten.

Zum bestätigten Lieferumfang gehören der Tiger Sonder-C-Haken der Serie SONDER-TC-F-SN, eine deutsch- und englischsprachige Betriebsanleitung sowie die EG-Konformitätserklärung.

• Tiger Sonder-C-Haken mit spezieller Aufnahme Serie Sonder-TC-F-SN
• Betriebsanleitung (DEU/ENG)
• EG-Konformitätserklärung

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Hinweis zum sicheren Abstellen von Lastaufnahmemitteln
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Wir liefern Ihnen auch die passenden Ablagegestelle und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen, Hebegreifern und C-Haken.

Bitte fragen Sie diese im Bedarfsfall einfach an!
