Tiger Kasten-Wendegreifer - Blech-Lagerkästen per Kran heben und manuell entleeren

• Typ: KWGF-015-300
• Kastenmaße (L x B x H): 515/450 x 322/300 x 200 [mm]
• Traglast: 150 [kg]
• Bedienung: ohne Handrad

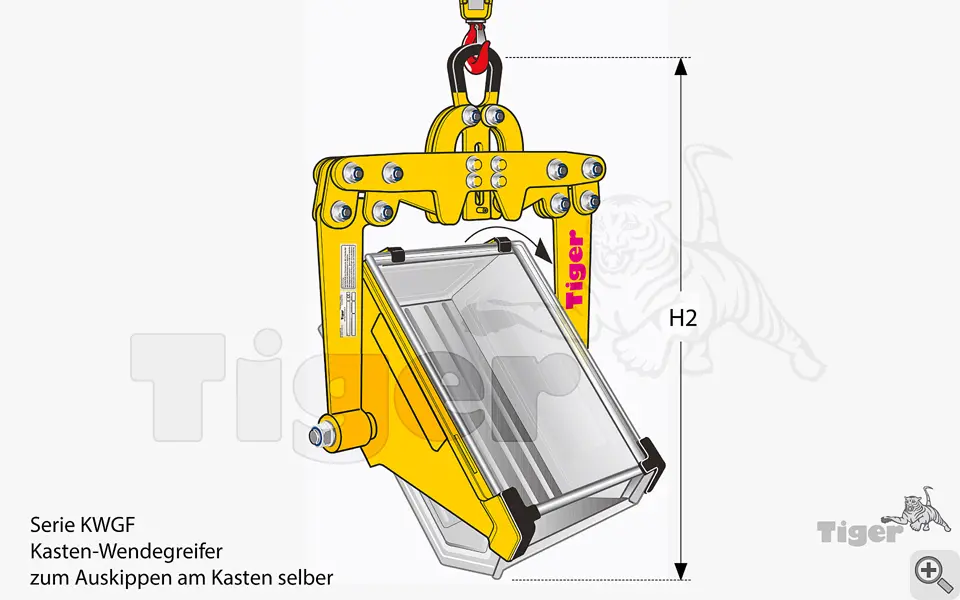

• Tiger Kasten-Wendegreifer KWG für den Kranbetrieb
• Mit Aufhängung für Einfachhaken nach DIN 15401
• Formschlüssige Lastanhebung
• Wenden und Entleeren des Lagerkastens je nach Ausführung manuell am Kasten, per Handrad oder mit Drehwerk
• Passend für Behälter-Hersteller: SSI Schäfer
• Passend für Behälter-Typen: SSI 14/6-2, 14/6-A und 14/6-1
• Oberfläche: RAL 1004 (Goldgelb) lackiert
• Industriequalität Made in Germany

Tiger Kasten-Wendegreifer KWG für Stahlblech-Lagerkästen von SSI Schäfer

Die Tiger Kasten-Wendegreifer der Serie KWG wurden für das sichere Heben, Transportieren, Wenden und Entleeren von Stahlblech-Lagerkästen mit einem Kran oder Kettenzug entwickelt. Die verschiedenen Ausführungen sind auf definierte Stapeltransport- und Sichtlagerkästen von SSI Schäfer abgestimmt.

Passgenaue Greifplatten nehmen den Lagerkasten formschlüssig auf und halten ihn auch während des Drehvorgangs in der vorgesehenen Position. Je nach Ausführung erfolgt das Wenden und Entleeren direkt am Behälter, über ein Handrad oder mithilfe eines Drehwerks.

Stahlblech-Lagerkästen mit dem Kran heben und entleeren

Mit dem Kasten-Wendegreifer KWG lassen sich geeignete Lagerkästen in einem zusammenhängenden Arbeitsablauf aufnehmen, versetzen und am vorgesehenen Ort entleeren.

Der Inhalt muss dadurch nicht zunächst manuell in einen anderen Behälter umgefüllt werden. Wiederkehrende Hebe-, Transport- und Ausschüttvorgänge können ergonomischer und effizienter gestaltet werden.

Typische Einsatzbereiche sind:

• Produktions- und Montagebereiche

• Materialbereitstellung an Maschinen

• Transport und Entleerung von Kleinteilen

• Kommissionierung und Lagerlogistik

• innerbetrieblicher Materialfluss

• Beschickung von Anlagen und Arbeitsplätzen

• Rückführung von Reststoffen und Produktionsmaterial

Formschlüssige Aufnahme des Lagerkastens

Die Greifplatten des KWG werden passend zur Länge, Höhe und Randgeometrie des vorgesehenen Lagerkastens ausgeführt. Dadurch wird der Behälter beim Anheben und während des Drehvorgangs formschlüssig im Greifer gehalten.

Der Kasten darf sich beim Wenden nicht unkontrolliert innerhalb des Lastaufnahmemittels verschieben. Deshalb muss die gewählte KWG-Ausführung exakt zu den Abmessungen und zur Bauform des vorhandenen Stahlblechkastens passen.

Ein ähnliches Außenmaß allein reicht für die Produktauswahl nicht aus. Maßgeblich sind insbesondere die vollständige Behälterbezeichnung, die am Stapelrand gemessenen Kastenmaße und die konkrete Ausführung des Behälters.

Drei Bedienungsarten für unterschiedliche Arbeitsabläufe

Die Kasten-Wendegreifer der Serie KWG sind in drei grundlegenden Ausführungen erhältlich:

• ohne Handrad

• mit Handrad

• mit Drehwerk

Dadurch kann die Bedienung passend zur Einsatzhäufigkeit, zum Behältergewicht und zum gewünschten Entleervorgang ausgewählt werden.

KWG ohne Handrad

Bei den Ausführungen ohne Handrad wird der aufgenommene Lagerkasten direkt am Behälter manuell gewendet und entleert.

Diese einfache und robuste Ausführung eignet sich für Anwendungen, bei denen der Kasten gut erreichbar ist und nur gelegentlich oder mit überschaubarer Häufigkeit entleert werden muss.

Die Öffnungs- und Schließstellung des Greifers wird mit einer Hand über einen Klemmhebel beziehungsweise Rastbolzen bedient. Die zweite Hand bleibt für die Betätigung der Kransteuerung frei.

KWG-HR mit Handrad

Die Ausführungen KWG-HR verfügen über ein Handrad zum kontrollierten Drehen des aufgenommenen Lagerkastens.

Das Handrad ermöglicht eine geführte Bewegung des Behälters und erleichtert das dosierte Ausschütten. Diese Variante ist besonders für wiederkehrende Entleervorgänge geeignet, bei denen der Inhalt gezielt und kontrolliert abgegeben werden soll.

KWG-SG mit Drehwerk

Die Ausführungen KWG-SG sind mit einem Drehwerk ausgestattet. Der Lagerkasten wird über eine Kurbel beziehungsweise das integrierte Drehwerk in die gewünschte Entleerposition gebracht.

Diese Bedienungsart unterstützt das kontrollierte Wenden schwererer Behälter und eignet sich insbesondere für regelmäßig wiederkehrende Arbeitsabläufe.

Passend für SSI-Schäfer-Stahlblechkästen

Die Standardausführungen der Serie KWG wurden für ausgewählte Stahlblech-Lagerkästen von SSI Schäfer entwickelt. Dazu gehören insbesondere Behälter der Baureihen:

• SSI Schäfer 14/6-1

• SSI Schäfer 14/6-2

• SSI Schäfer 14/6-A

Innerhalb dieser Baureihen stehen unterschiedliche Greiferausführungen für verschiedene Kastenhöhen, Tragfähigkeiten und Bedienungsarten zur Verfügung.

Der vorhandene Behälter sollte deshalb anhand seiner vollständigen Typenbezeichnung und seiner tatsächlichen Abmessungen zugeordnet werden.

Passenden Kasten-Wendegreifer auswählen

Für die Auswahl der geeigneten KWG-Ausführung werden insbesondere folgende Angaben benötigt:

• Hersteller und vollständige Typenbezeichnung des Lagerkastens

• Außenmaße des Behälters

• Maße am Stapelrand

• Kastenhöhe

• maximales Gesamtgewicht des gefüllten Behälters

• gewünschte Bedienungsart

• gewünschte Entleer- beziehungsweise Kipprichtung

• vorhandener Kran oder Kettenzug

• Häufigkeit der Hebe- und Entleervorgänge

Die Standardvarianten sind je nach Ausführung für Tragfähigkeiten von 100, 150 oder 200 kg erhältlich. Maßgeblich ist immer die Tragfähigkeit der konkret ausgewählten Variante.

Über den Variantenfilter können Kastenmaße, Tragfähigkeit und Bedienungsart gezielt miteinander kombiniert werden.

Kontrolliertes Entleeren über die Kastenbreitseite

Die Standardausführungen sind für das Wenden und Entleeren über die Breitseite des Lagerkastens ausgelegt. Die konkrete Drehrichtung ist abhängig von der gewählten Variante.

Auf Anfrage können auch Ausführungen für das Entleeren über die Kastenlängsseite oder mit einer abweichenden Kipprichtung gefertigt werden.

Bei der Produktauswahl sollte daher berücksichtigt werden, auf welcher Seite sich die Entleeröffnung, Schüttkante oder der vorgesehene Aufnahmebehälter befindet.

Standardmäßig mit Kranöse

Die Tiger Kasten-Wendegreifer KWG sind standardmäßig mit einer Kranöse für die Aufnahme in einem geeigneten Einfachhaken nach DIN 15401 ausgestattet.

Optional ist eine Ausführung mit Manukuppler beziehungsweise Kupplungsstift für einen DEMAG-Manulift®-Kettenzug möglich. Dadurch kann das Lastaufnahmemittel an das vorhandene Hebezeug und den betrieblichen Arbeitsablauf angepasst werden.

Für Lagerkästen mit Schüttkante

Die Serie KWG eignet sich auch für dafür vorgesehene Stahlblech-Lagerkästen mit Schüttkante. Durch das Wenden des Behälters kann der Inhalt gezielt über die vorgesehene Kastenseite abgegeben werden.

Die Greiferausführung muss dabei sowohl zur Behältergeometrie als auch zur gewünschten Entleerrichtung passen.

Robuste Industrieausführung – Made in Germany

Die Tiger Kasten-Wendegreifer der Serie KWG werden in Deutschland in robuster Industriequalität gefertigt. Die Stahlkonstruktion ist standardmäßig in RAL 1004 Goldgelb lackiert.

Jedes Lastaufnahmemittel verfügt über ein Typenschild mit Angaben zum Hersteller, zur Tragfähigkeit, zum Eigengewicht und zur Typenbezeichnung. Über einen QR-Code kann auf die zugehörige EG-Konformitätserklärung zugegriffen werden.

Ausführung für hohe Lastwechselzahlen

Für Anwendungen mit besonders häufig wiederkehrenden Hebevorgängen ist die Serie KWG auf Anfrage auch in einer entsprechend zertifizierten Ausführung für mehr als 100.000 Lastwechsel erhältlich.

Bei der Anfrage sollten die geplante Einsatzhäufigkeit, das Gewicht des gefüllten Behälters und die betrieblichen Einsatzbedingungen möglichst genau angegeben werden.

Sonderausführungen für weitere Lagerkästen

Der vorhandene Stahlblechkasten ist nicht in der Variantenauswahl enthalten? Die Tiger Kasten-Wendegreifer können auf Anfrage an andere Behältertypen, abweichende Kastenmaße, höhere Tragfähigkeiten oder besondere Entleervorgänge angepasst werden.

Mögliche Anpassungen sind unter anderem:

• weitere Kastentypen und Behälterhersteller

• abweichende Kastenabmessungen

• höhere Tragfähigkeiten

• Entleeren über die Kastenlängsseite

• abweichende Kipprichtung

• Ausführung ohne Handrad, mit Handrad oder mit Drehwerk

• Kupplungsstift anstelle einer Kranöse

Für die technische Prüfung benötigen wir möglichst eine Maßzeichnung oder ein Datenblatt des Behälters sowie Angaben zum maximalen Gesamtgewicht und zum gewünschten Arbeitsablauf.

Lieferumfang

Zum Lieferumfang gehören:

• Tiger Kasten-Wendegreifer Serie KWG

• gedruckte Betriebsanleitung in deutscher und englischer Sprache

• EG-Konformitätserklärung

Hinweis zur sicheren Verwendung

Verwenden Sie ausschließlich eine KWG-Ausführung, die für den konkreten Lagerkastentyp, dessen Abmessungen und das zu hebende Gesamtgewicht vorgesehen ist.

Vor jedem Einsatz sind der Stahlblechkasten, der Stapelrand, die Greifplatten und die Verriegelung auf Beschädigungen zu kontrollieren. Der Behälter muss vollständig und formschlüssig in der vorgesehenen Position aufgenommen sein.

Während des Wende- und Entleervorgangs dürfen sich keine Personen im Gefahrenbereich der Last oder unter dem angehobenen Behälter aufhalten. Beachten Sie vor der ersten Inbetriebnahme und bei jeder Verwendung die Hinweise der mitgelieferten Betriebsanleitung.

Lastaufnahmemittel müssen gemäß DGUV Regel 109-017 so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Jetzt auch verfügbar für den zertifizierten Einsatz über 100.000 Lastwechsel!
Fragen Sie den Artikel einfach mit 100.000 Lastwechseln im Kommentarfeld an und wir machen Ihnen ein passendes Angebot!

Gerne passen wir unsere Tiger Kasten-Wendegreifer KWG aus dem Standard-Sortiment auch auf Ihre konkrete Hebesituation, Ihre Kastenabmessungen und Ihre Anwendung an!

Fragen Sie hierfür einfach durch Klick auf den unten Banner-Button 'Jetzt anfragen' an!

• Auskippen über die Kasten-Längsseite
• Wahlweise ohne Handrad, mit Handrad oder mit Drehwerk
• Andere Kipprichtung (vom Bediener aus gesehen)
• Anpassung an weitere Kastentypen
• Aufhängung als Manukuppler (Kupplungsstift anstelle Kranaufhängung)
• Höhere Traglasten

• Tiger Kastengreifer für Lagerkästen und Waschkörbe KWG
• Gedruckte Betriebsanleitung (DEU/ENG)
• EG-Konformitätserklärung

Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
