Tiger H-Traversen für asymmetrische Lastaufnahme, verstellbare Krantraversen
Treffen Sie Ihre Auswahl:
Serie:
TAV-Q-AQ
TAV-Q-AQ
Ausgewählte Variante:
TAV-Q-AQ-1-1x1
Tiger Quer-Traversen TAV-Q-AQ | Für asymmetrische Lastaufnahmen optimierte Krantraversen mit verstellbaren Querbalken mit Wirbellasthaken
Produktmerkmale
- Tiger Lasttraversen für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Lastaufnahme für asymmetrische und symmetrische Lastgüter
- Lastaufnahme für asymmetrische Lastgüter nur mit optionaler 2-Strang-Kette möglich
- Kann mit Kranöse oder 2-Strang-Kette in den Kran eingehangen werden
- Mit Anschlagpunkten für die separat als Zubehör erhältliche 2-Strang-Anschlagkette HK-120
- Beide Querträger sind bereits serienmäßig mit einer Aufhänge-Garnitur* ausgestattet
- Beide Querträger auch einzeln als Traverse nutzbar
- Hauptbalken nur einzeln nutzbar, wenn Verstellelemente Serie V-kp hinzubestellt werden
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung

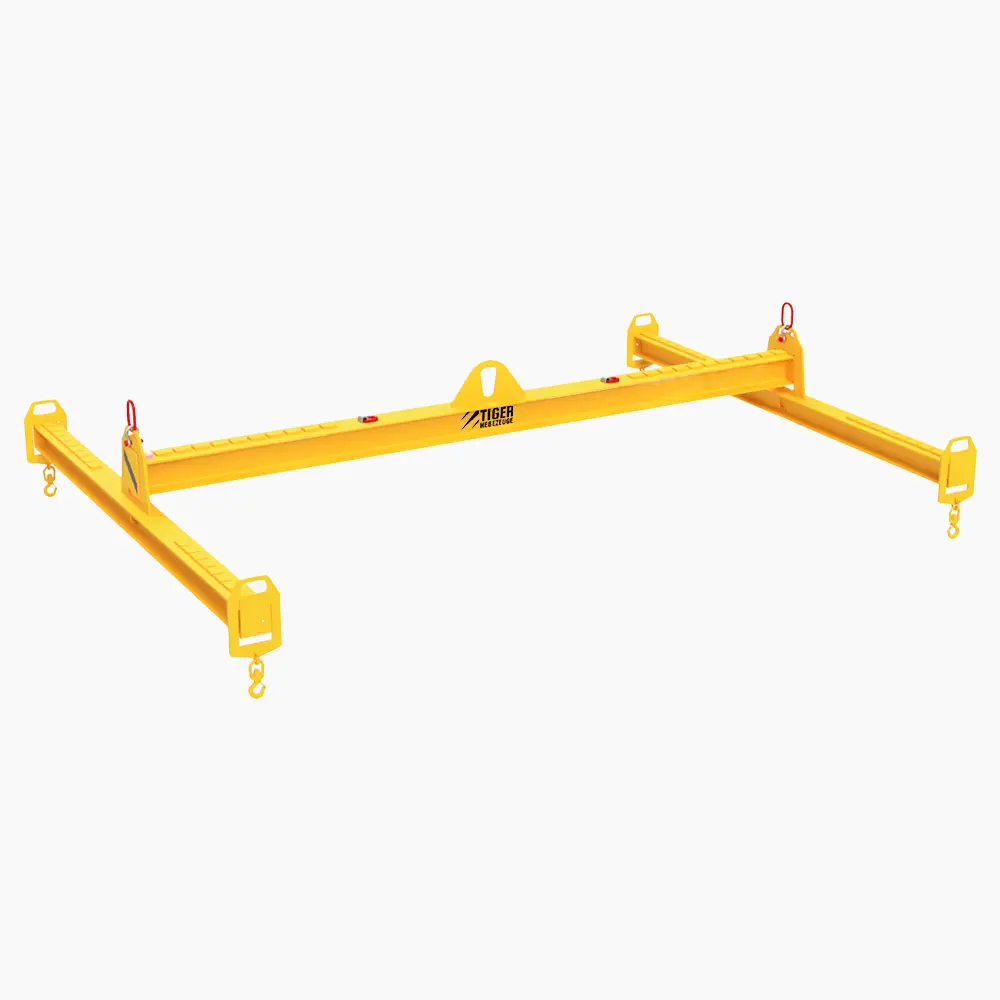

Quertraverse (Hauptbalken mit 2 Querbalken) zur sicheren Aufnahme von Lasten mit symmetrischer und asymmetrischer Lastschwerpunktlage für den flexiblen Einsatz
Die Lasttraversen der Serie TAV-Q-AQ sind mit zwei verstellbaren Querbalken, die im Raster (Maß VRL) auf dem Längsbalken eingehängt werden können, ausgestattet.
Die Querbalken besitzen vier verstellbare Wirbellasthaken, die im Raster (Maß VRB) verstellt werden können.
Von nur einer Person können die Querbalken einfach per Hand oder Kran umgehangen werden.
Diese Krantraversen sind konstruktiv für die Aufnahme von Lasten mit symmetrischer und asymmetrischer Lastschwerpunktlage ausgelegt.
Bei voller Traglast können Lasten mit symmetrischer Lastschwerpunktlage per Kranöse oder per Kettengehänge aufgenommen werden.
Lasten mit asymmetrischer Lastschwerpunktlage können beim Einsatz mit Kettengehänge nur mit halbierter Traglast aufgenommen werden.

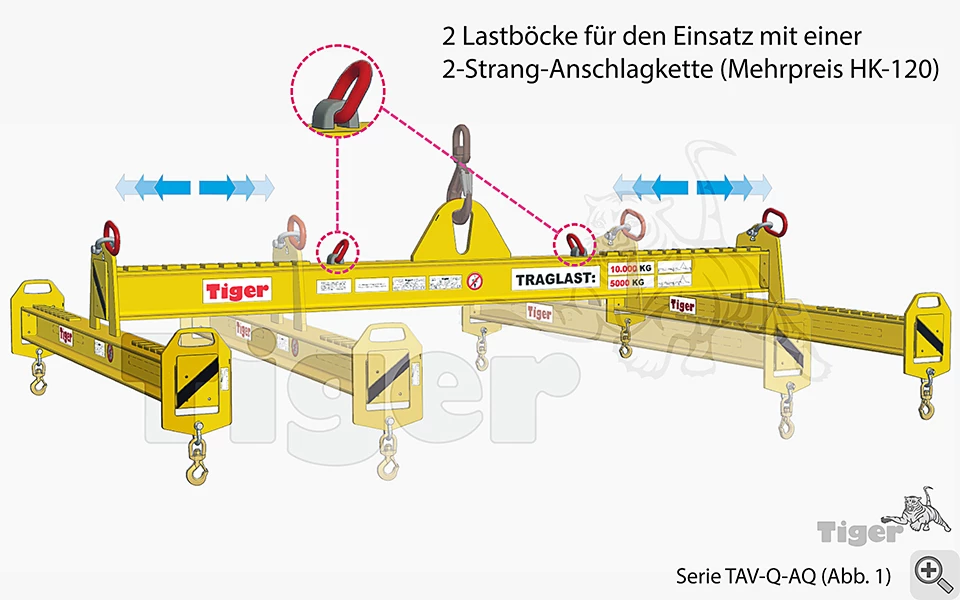

Der Längsbalken bzw. Hauptbalken der Quertraverse ist serienmäßig mit zwei Anschlagpunkten bzw. Lastböcken für eine Kettenaufhängung ausgerüstet.

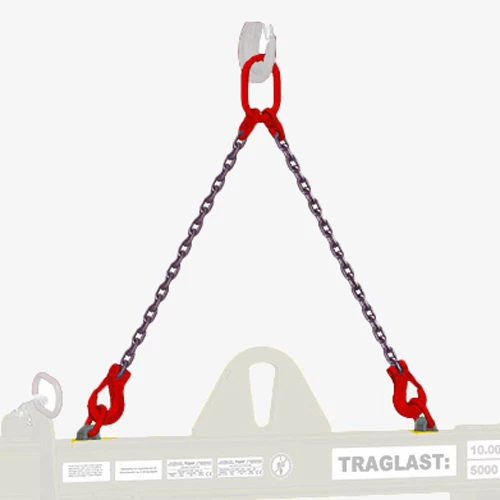

Durch eine optional (gegen Aufpreis) angebotene Kettenaufhängung (2-Strang-Kettengehänge der Serie HK-120) kann diese Kran-Quertraverse auch für die sichere Aufnahme von Lasten mit asymmetrischer Lastschwerpunktlage eingesetzt werden. Hierbei ist die Traglastangabe zu halbieren.
Die Position der Querbalken auf dem Längsbalken sowie auch der Verstellelemente auf den Querbalken ist frei wählbar.
Durch zwei als Zubehör erhältliche Tiger Verstellelemente Serie V-kp (inkl. Wirbellasthaken) kann auch der Längsbalken als Einzel-Traverse genutzt werden.
Hiermit ist der sichere Einsatz des Längsträgers auch als Einzelträger möglich.
Vorteile der Tiger Quertraverse TAV-Q-AQ gegenüber Serie TAV-Q
Hauptbalken auch als Einzelträger nutzbar (Verstellemente Serie V-kp erforderlich!)Durch zusätzlich angeschweißte Lastböcke zum Einsatz mit Kettengehänge vorbereitetSpeziell zur Aufnahme asymmetrisch verteilter Lasten konzipiert (Kettengehänge erforderlich!)Bei asymmetrischer Lastaufnahme ist die Position aller Verstellelemente frei wählbar
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
Für unsere Tiger Quertraversen bieten wir auch Modifizierungen nach Ihrer Vorgabe und für Ihren konkreten Anwendungsfall an.
Klicken Sie für eine Anfrage nach einem Sonderbau bzw. Anpassung einfach unten im Banner auf den Button 'Jetzt Tiger Quertraversen anfragen'!
Lieferumfang
- Tiger Balkentraverse TAV-Q-AQ
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Für die Aufnahme von Lasten mit asymmetrischer Lastschwerpunktlage muss die Traglast halbiert werden und darf nur mit dem optional angebotenen Kettengehänge eingesetzt werden!
Hinweis zum sicheren Abstellen von TraversenNach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Variante TAV-Q-AQ-1-1x1
Traglast bei asymmetrischer Lastaufnahme: | 500 [kg] |
---|---|
Traglast bei symmetrischer Lastaufnahme: | 1.000 [kg] |

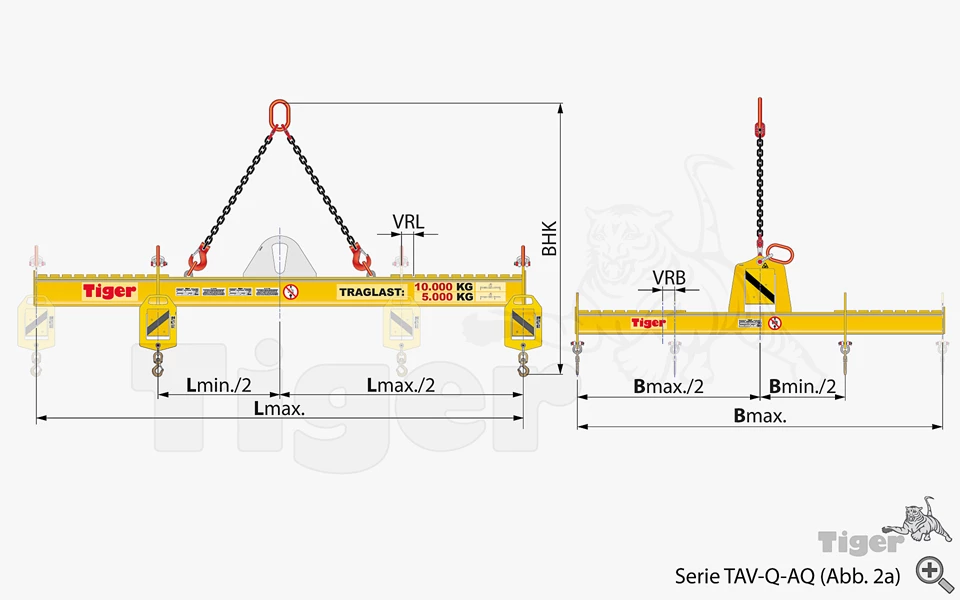

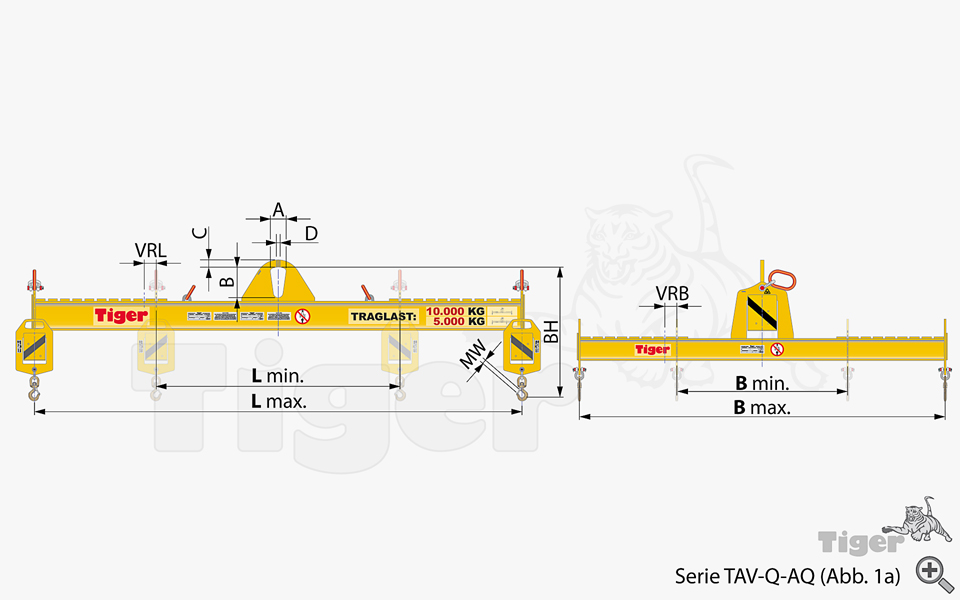

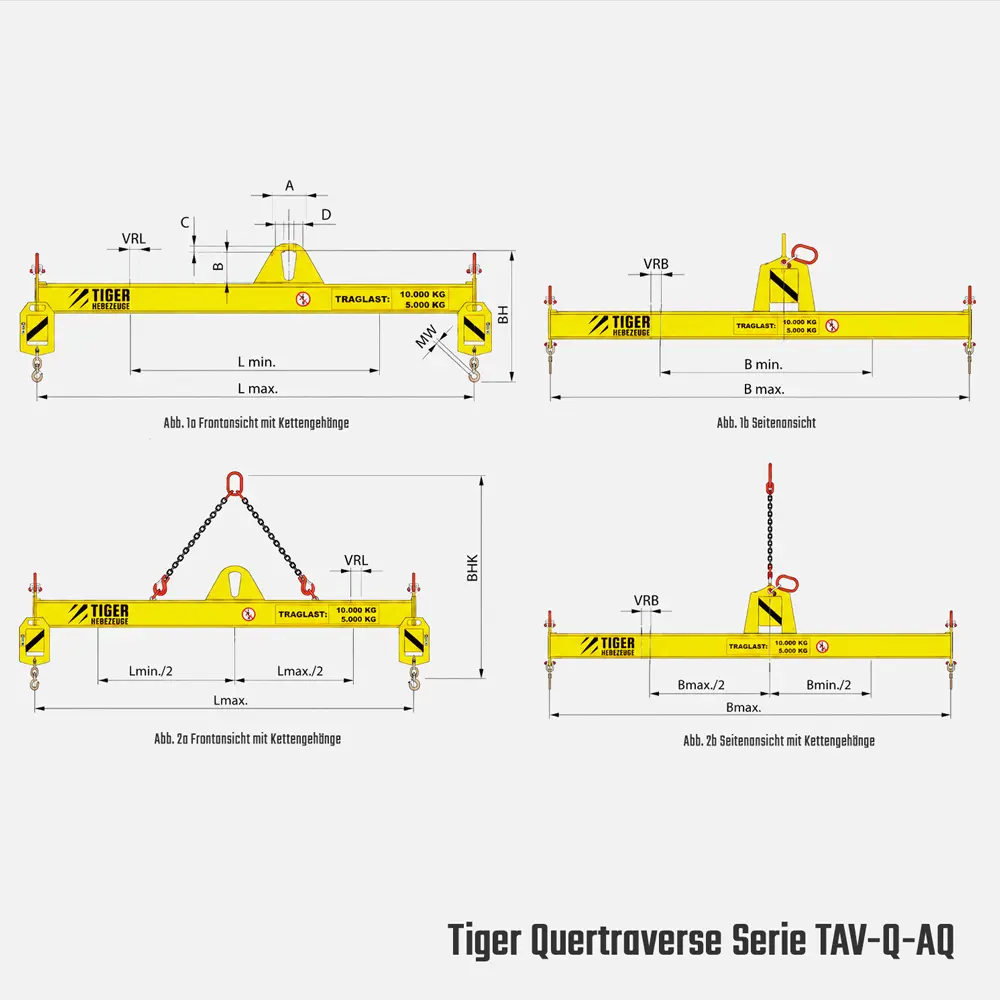

BH: | 540 [mm] |
BHK: | 950 [mm] |
C: | 20 [mm] |
Eigengewicht: | 45 [kg] |
Hakenabstand (L max. x B max.): | 1.000 x 1.000 [mm] |
Hakenabstand (L min. x B min.): | 400 x 400 [mm] |
Material: | Stahl |
MW: | 23 [mm] |
Oberfläche: | RAL 1004 (Goldgelb) lackiert |
Verstellraster VRB in Querrichtung pro Seite: | 100 [mm] |
Verstellraster VRL in Längsrichtung pro Seite: | 100 [mm] |
A: | 60 [mm] |
B: | 105 [mm] |
D: | 15 [mm] |

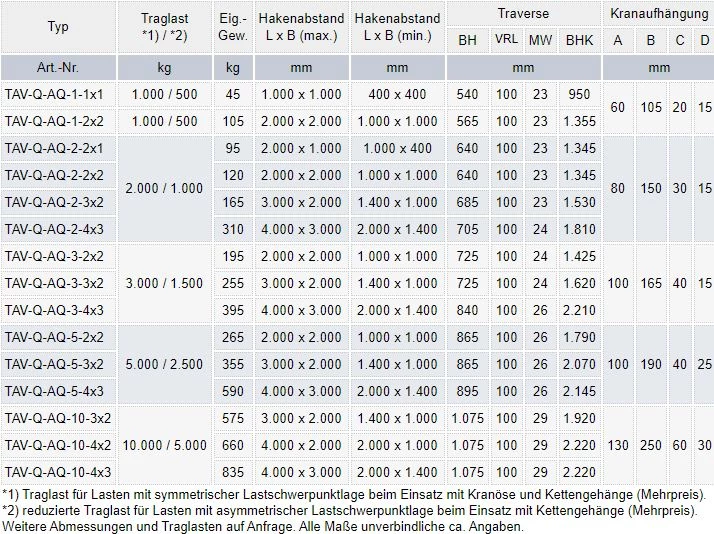

Produktnummer | Hakenabstand (L max. x B max.) | Hakenabstand (L min. x B min.) | Traglast bei symmetrischer Lastaufnahme | Preis | |
---|---|---|---|---|---|
TAV-Q-AQ-1-1x1 | 1.000 x 1.000 [mm] | 400 x 400 [mm] | 1.000 [kg] | 1.890,00 € | Übernehmen |
TAV-Q-AQ-1-2x2 | 2.000 x 2.000 [mm] | 1.000 x 1.000 [mm] | 1.000 [kg] | 2.425,00 € | Übernehmen |
TAV-Q-AQ-10-3x2 | 3.000 x 2.000 [mm] | 1.400 x 1.000 [mm] | 10.000 [kg] | 4.990,00 € | Übernehmen |
TAV-Q-AQ-10-4x2 | 4.000 x 2.000 [mm] | 2.000 x 1.000 [mm] | 10.000 [kg] | 5.850,00 € | Übernehmen |
TAV-Q-AQ-10-4x3 | 4.000 x 3.000 [mm] | 2.000 x 1.400 [mm] | 10.000 [kg] | 6.250,00 € | Übernehmen |
TAV-Q-AQ-2-2x1 | 2.000 x 1.000 [mm] | 1.000 x 400 [mm] | 2.000 [kg] | 1.950,00 € | Übernehmen |
TAV-Q-AQ-2-2x2 | 2.000 x 2.000 [mm] | 1.000 x 1.000 [mm] | 2.000 [kg] | 2.385,00 € | Übernehmen |
TAV-Q-AQ-2-3x2 | 3.000 x 2.000 [mm] | 1.400 x 1.000 [mm] | 2.000 [kg] | 2.650,00 € | Übernehmen |
TAV-Q-AQ-2-4x3 | 4.000 x 3.000 [mm] | 2.000 x 1.400 [mm] | 2.000 [kg] | 3.145,00 € | Übernehmen |
TAV-Q-AQ-3-2x2 | 2.000 x 2.000 [mm] | 1.000 x 1.000 [mm] | 3.000 [kg] | 2.650,00 € | Übernehmen |
TAV-Q-AQ-3-3x2 | 3.000 x 2.000 [mm] | 1.400 x 1.000 [mm] | 3.000 [kg] | 3.090,00 € | Übernehmen |
TAV-Q-AQ-3-4x3 | 4.000 x 3.000 [mm] | 2.000 x 1.400 [mm] | 3.000 [kg] | 3.550,00 € | Übernehmen |
TAV-Q-AQ-5-2x2 | 2.000 x 2.000 [mm] | 1.000 x 1.000 [mm] | 5.000 [kg] | 3.150,00 € | Übernehmen |
TAV-Q-AQ-5-3x2 | 3.000 x 2.000 [mm] | 1.400 x 1.000 [mm] | 5.000 [kg] | 3.510,00 € | Übernehmen |
TAV-Q-AQ-5-4x3 | 4.000 x 3.000 [mm] | 2.000 x 1.400 [mm] | 5.000 [kg] | 4.150,00 € | Übernehmen |
