Tiger Gasflaschenheber zum Transport von Stahlflaschen mit dem Kran

Tiger Gasflaschenheber GFH – Gasflaschen mit dem Kran transportieren, wenn Muskelkraft keine vernünftige Lösung mehr ist

Eine volle Stahlflasche macht zunächst keinen komplizierten Eindruck. Sie steht da. Sie ist rund. Sie hat einen Griff beziehungsweise eine Schutzkappe. Und irgendwie muss sie von A nach B.

Genau dieses „irgendwie“ ist in vielen Betrieben das eigentliche Problem.

Denn spätestens wenn eine Gasflasche eine andere Ebene erreichen muss, regelmäßig zwischen Arbeitsbereichen bewegt wird oder an einen Einsatzort gelangen soll, den ein normaler Flaschenwagen nicht erreicht, wird aus einem scheinbar einfachen Transportvorgang eine anspruchsvolle innerbetriebliche Aufgabe.

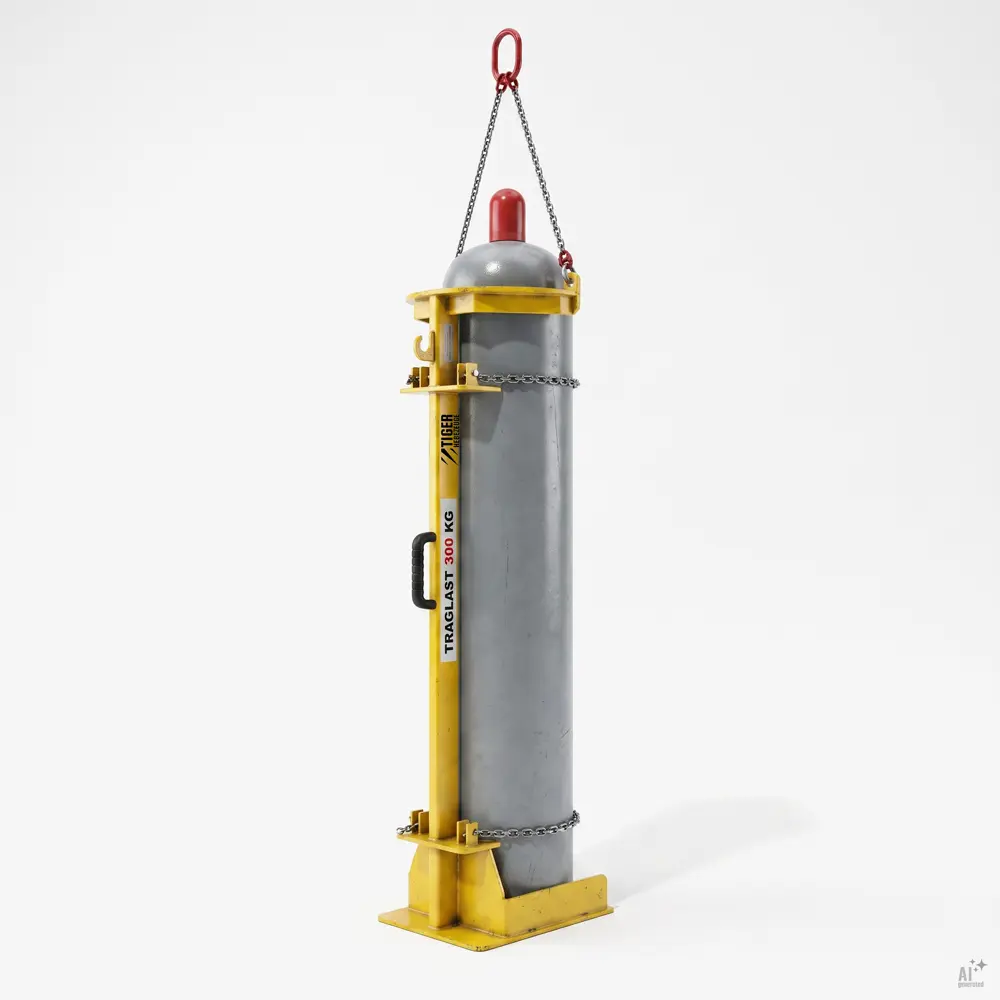

Der Tiger Gasflaschenheber GFH schafft dafür einen definierten Transportweg.

Die Gasflasche wird nicht zum improvisierten Einzelstück im Materialfluss, sondern Bestandteil eines dafür konstruierten Lastaufnahmemittels. Je nach Ausführung können eine oder zwei Stahlflaschen mit dem Kran transportiert werden. Eine Variante verbindet darüber hinaus Kran- und Staplertransport in einem Gerät.

So wird aus „Wie bekommen wir die Flasche dort hin?“ ein planbarer Arbeitsablauf.

Und genau darin liegt der eigentliche Wert des Tiger Stahlflaschenhebers GFH.

Für welche Gasflaschen ist der Tiger Gasflaschenheber GFH geeignet?

Die Serie GFH deckt berits im Standard schon die gängisten Flaschengrößen ab. Dabei ist nicht allein die Gasart entscheidend. Für die Auswahl der passenden Ausführung sind insbesondere Flaschenvolumen, Durchmesser, Länge, Gewicht und Anzahl der gleichzeitig aufzunehmenden Flaschen maßgeblich.

Tiger nennt den GFH ausdrücklich für Acetylen-Gasflaschen, Kohlendioxid-Gasflaschen beziehungsweise CO₂-Flaschen, Sauerstoff-Gasflaschen und Löschgasflaschen. Weitere Stahlflaschen mit technischen Gasen können abhängig von Flaschengeometrie, Gewicht, konkreter GFH-Ausführung und bestimmungsgemäßer Verwendung infrage kommen. Für abweichende Flaschentypen, Durchmesser und Längen werden die Gasflachenheber auch als Sonderausführungen auf Kundenwunsch gefertigt.

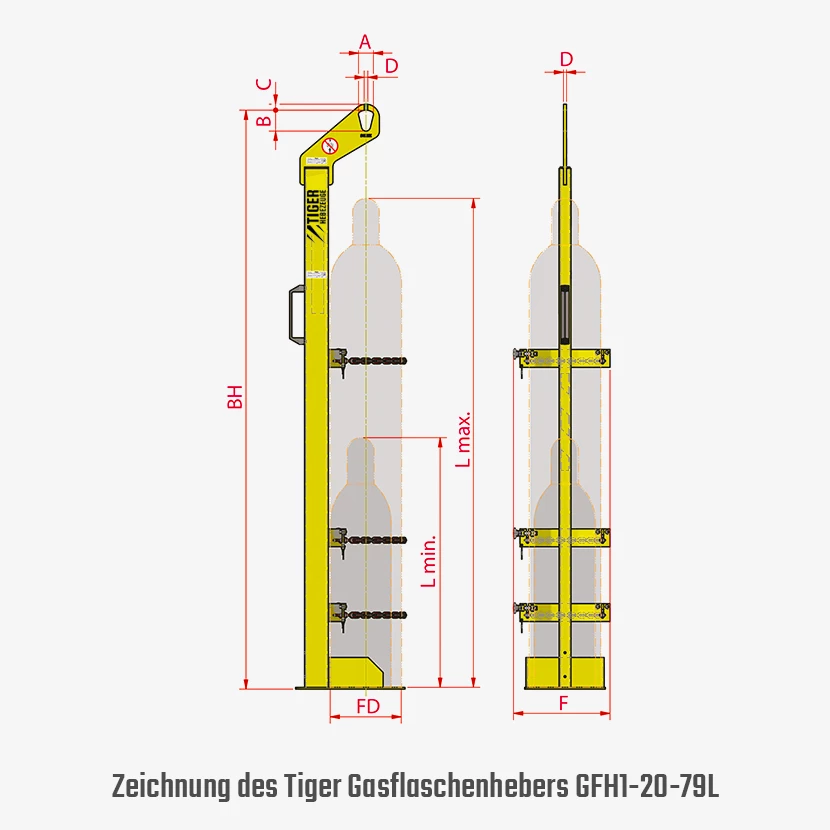

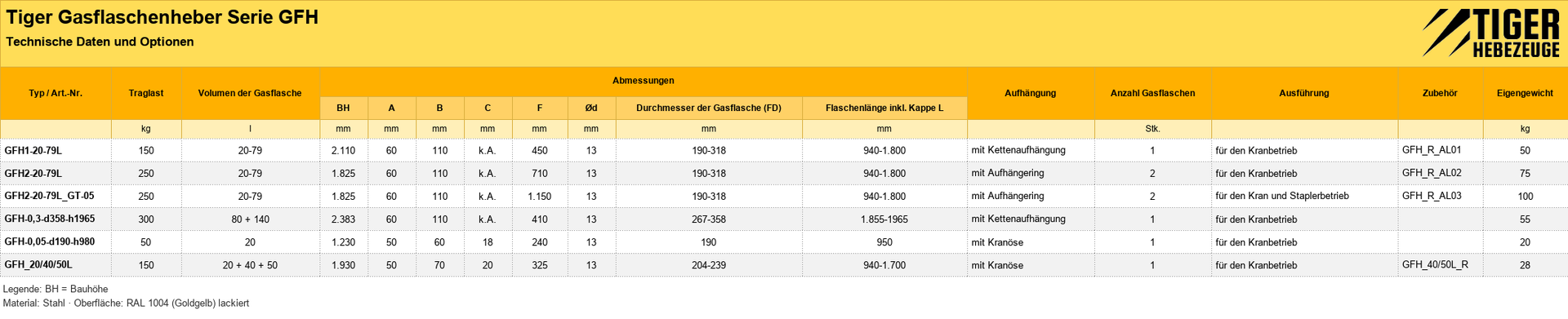

 Welche GFH-Ausführung passt zu welcher Flaschengröße?

Damit reicht das Einsatzspektrum von vergleichsweise kompakten 20-Liter-Flaschen bis hin zu großen 140-Liter-Stahlflaschen. Für 20- bis 79-Liter-Flaschen stehen sowohl Einzel- als auch Doppelaufnahmen zur Verfügung.

Wichtig: Die Bezeichnung des enthaltenen Gases allein ist kein Freibrief für die Verwendung!
Vor dem Einsatz müssen Flasche und ausgewählte GFH-Ausführung technisch zusammenpassen und die Vorgaben aus Betriebsanleitung, Gefährdungsbeurteilung und den für das jeweilige Gas geltenden Vorschriften berücksichtigt werden.

Ein Gasflaschenheber löst ein reales Transportproblem – kein theoretisches

Gasflaschen werden in Betrieben selten genau dort angeliefert, wo sie später benötigt werden.

Sie stehen im Gasflaschenlager.

Der Arbeitsplatz befindet sich möglicherweise eine Halle weiter.

Oder eine Etage höher.

Oder auf einer Montagebühne.

Oder in einem Bereich, der mit einem normalen Gasflaschenwagen nicht erreichbar ist.

Und manchmal muss nicht eine, sondern müssen zwei Flaschen zum selben Arbeitsbereich gebracht werden.

Genau an dieser Stelle beginnt der GFH wirtschaftlich interessant zu werden. Denn sein Nutzen entsteht nicht bei einem einzigen Kranhub. Er entsteht durch jeden wiederkehrenden Transportvorgang, den der Betrieb künftig mit einem definierten Lastaufnahmemittel durchführen kann. Das minimiert die Anwender-Belastung und erhöht die Betriebssicherheit.

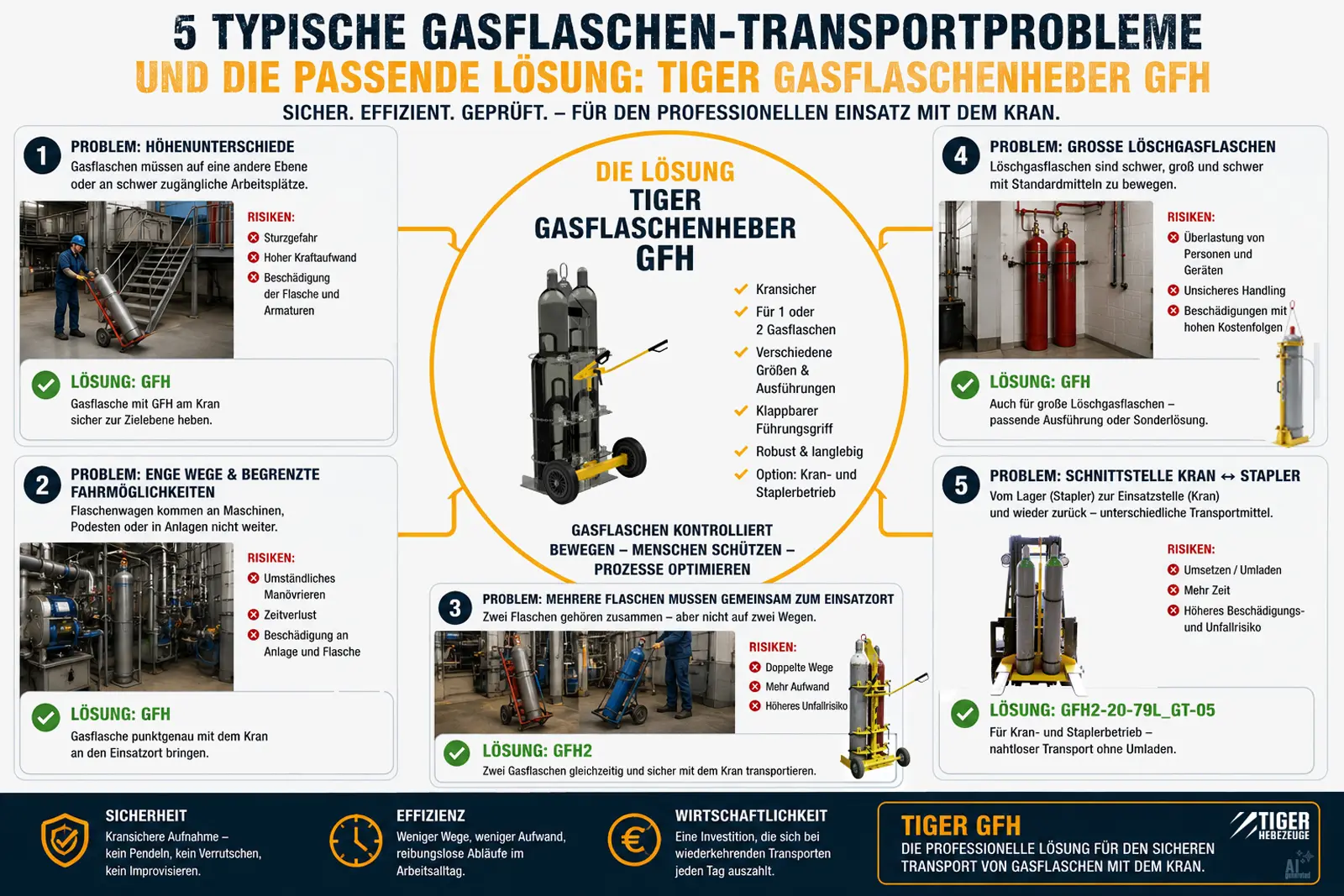

5 konkrete Anwendungsbereiche für den Tiger Gasflaschenheber GFH

1. Schweißerei und Metallbau – Schweißgasflaschen zwischen Arbeitsebenen bewegen

Sauerstoff- und Acetylenflaschen gehören in zahlreichen Schweißereien, Schlossereien und Metallbaubetrieben zum Arbeitsalltag.
Solange alles ebenerdig stattfindet, lässt sich der innerbetriebliche Transport häufig mit einem Stahlflaschenwagen organisieren.
Interessant wird der GFH dort, wo Höhenunterschiede ins Spiel kommen.

Eine Schweißstation befindet sich auf einer erhöhten Arbeitsebene. Eine Montage findet an einer Stahlkonstruktion statt. Der Hallenkran ist vorhanden, ein normaler Fahrweg jedoch nicht. Der GFH verbindet in solchen Situationen das Gasflaschen-Handling mit der vorhandenen Krantechnik und schafft einen definierten Transportweg für die Stahlflasche.

2. Maschinen- und Anlagenbau – Gasflaschen direkt zum Montage- oder Wartungsbereich bringen

Maschinen und Industrieanlagen werden nicht immer dort montiert oder gewartet, wo ein Flaschenwagen bequem hinrollen kann.
Podeste, Maschinenfundamente, Gruben, Produktionslinien, Zwischenebenen oder eingeschränkte Verkehrswege können den horizontalen Materialtransport begrenzen.

Mit dem GFH kann eine geeignete Gasflasche über vorhandene Krantechnik in den vorgesehenen Arbeitsbereich gelangen. Besonders interessant ist dies für Betriebe, die Hallenkrane ohnehin täglich einsetzen. Der vorhandene Kran erhält damit eine zusätzliche logistische Funktion.

3. Instandhaltung und Revision – Gasversorgung dort bereitstellen, wo die Arbeit tatsächlich stattfindet

Bei einer Revision bestimmt nicht das Lager den Einsatzort. Die Anlage bestimmt ihn!

Wartungsarbeiten können auf einer Bühne stattfinden, an einer Rohrleitung, innerhalb einer großen Produktionsanlage oder in Bereichen, deren Zugang für bodengebundene Transportgeräte eingeschränkt ist.

Genau hier spielt ein spezialisiertes Lastaufnahmemittel wie ein Gasflaschenheber seine Stärke aus.

Statt den Transportweg um die Flasche herum zu organisieren, wird die Flasche über die vorhandene Hebetechnik zum definierten Übergabepunkt gebracht. Gerade bei wiederkehrenden Wartungs- und Revisionsarbeiten kann aus einem gelegentlich eingesetzten Hilfsmittel schnell ein fester Bestandteil der Betriebslogistik werden.

4. Brandschutz- und Löschtechnik – große Löschgasflaschen bewegen

Löschanlagen arbeiten je nach System mit entsprechenden Druckgas- beziehungsweise Löschgasflaschen.
Diese Behälter können aufgrund ihrer Abmessungen und Gewichte beim innerbetrieblichen Handling besondere Anforderungen stellen.

Tiger nennt Löschgasflaschen ausdrücklich als Einsatzgebiet des GFH und bietet darüber hinaus Sonderausführungen für Löschgasflaschen und abweichende Flaschengeometrien an.

Gerade für Fachbetriebe aus Brandschutztechnik, Anlagenservice und technischer Gebäudeausrüstung ist der GFH deshalb interessant: Nicht jede Löschgasflasche entspricht einer typischen 40- oder 50-Liter-Schweißgasflasche. Und wo der Standard endet, kann die Konstruktion an die konkrete Flasche angepasst werden. Hierfür bieten wir Gasflaschenheber im Sonderbau an!

5. Produktionsbetriebe – CO₂- und technische Gasflaschen in den Materialfluss integrieren

Gasflaschen kommen längst nicht nur beim Schweißen vor.

Technische Gase werden in Produktionsanlagen und betrieblichen Prozessen unterschiedlichster Art eingesetzt. CO₂-Flaschen sind ein gutes Beispiel dafür.

Das logistische Problem bleibt unabhängig vom eigentlichen Prozess erstaunlich ähnlich:

Die Flasche befindet sich an Punkt A – benötigt wird sie an Punkt B.

Liegt zwischen beiden Punkten eine Treppe, eine andere Hallenebene, ein schwer zugänglicher Anlagenbereich oder schlicht eine längere innerbetriebliche Transportkette, wird aus dem Austausch einer Gasflasche schnell eine kleine Logistikaufgabe.

Mit dem GFH kann diese Aufgabe in einen vorhandenen Kranprozess eingebunden werden.

Branchen, in denen der Tiger GFH besonders interessant ist

Der Gasflaschenheber eignet sich – jeweils abhängig von konkretem Einsatzfall und Flaschentyp – besonders für

• Schweißereien
• Schlossereien
• Metallbau
• Stahlbau
• Maschinenbau
• Anlagenbau
• Produktionsbetriebe
• industrielle Instandhaltung
• Rohrleitungsbau
• Montagebetriebe
• Baustellen
• Kraftwerks- und Energietechnik
• technische Gebäudeausrüstung
• Brandschutztechnik
• Löschanlagen-Service
• weitere Industrie- und Werkstattbereiche, in denen Stahlflaschen mit technischen Gasen innerbetrieblich bewegt werden müssen.

Das Entscheidende ist dabei weniger der Branchenname als die immer gleiche Frage:

Müssen Gasflaschen regelmäßig an Stellen gebracht werden, die bodengebundene Transportgeräte nur schwer oder gar nicht erreichen?

Wenn die Antwort ja lautet und geeignete Krantechnik vorhanden ist, lohnt sich ein genauer Blick auf den GFH.

Eine oder zwei Gasflaschen? Genau hier beginnt Prozessoptimierung

Für Betriebe mit regelmäßigem Flaschenbedarf stehen GFH-Ausführungen für eine beziehungsweise zwei Gasflaschen zur Verfügung.

Das klingt zunächst nach einem kleinen Unterschied.

Im Tagesgeschäft kann daraus aber ein erheblicher Unterschied im Materialfluss entstehen.

Müssen zwei geeignete Flaschen ohnehin gemeinsam zum selben Einsatzbereich gebracht werden, kann eine dafür ausgelegte Doppelaufnahme Transportvorgänge zusammenfassen.

Und mit dem GFH2-20-79L_GT-05 gibt es eine Ausführung, die zusätzlich für Kran- und Staplerbetrieb ausgelegt ist.

Damit lässt sich eine typische Schnittstelle im innerbetrieblichen Materialtransport überbrücken: horizontal mit dem Stapler, vertikal beziehungsweise krangebunden mit vorhandener Hebetechnik. Die konkrete Einsatzweise richtet sich selbstverständlich nach Betriebsanleitung und betrieblicher Gefährdungsbeurteilung.

Warum der klappbare Führungsgriff mehr ist als ein kleines Konstruktionsdetail

Gute Lastaufnahmemittel erkennt man häufig nicht an spektakulären Funktionen, sondern an den kleinen Dingen, die im täglichen Betrieb plötzlich sehr sinnvoll erscheinen.

Der integrierte Hand-Führungsgriff des GFH kann bei Bedarf eng an den Gasflaschenheber angelegt werden.

Gerade bei beengten räumlichen Verhältnissen reduziert dies den Platzbedarf des Transportgestells.

Das ist kein Verkaufsargument, über das man zehn Minuten spricht.

Aber es ist genau die Art konstruktives Detail, über die man sich beim hundertsten Einsatz noch freut.

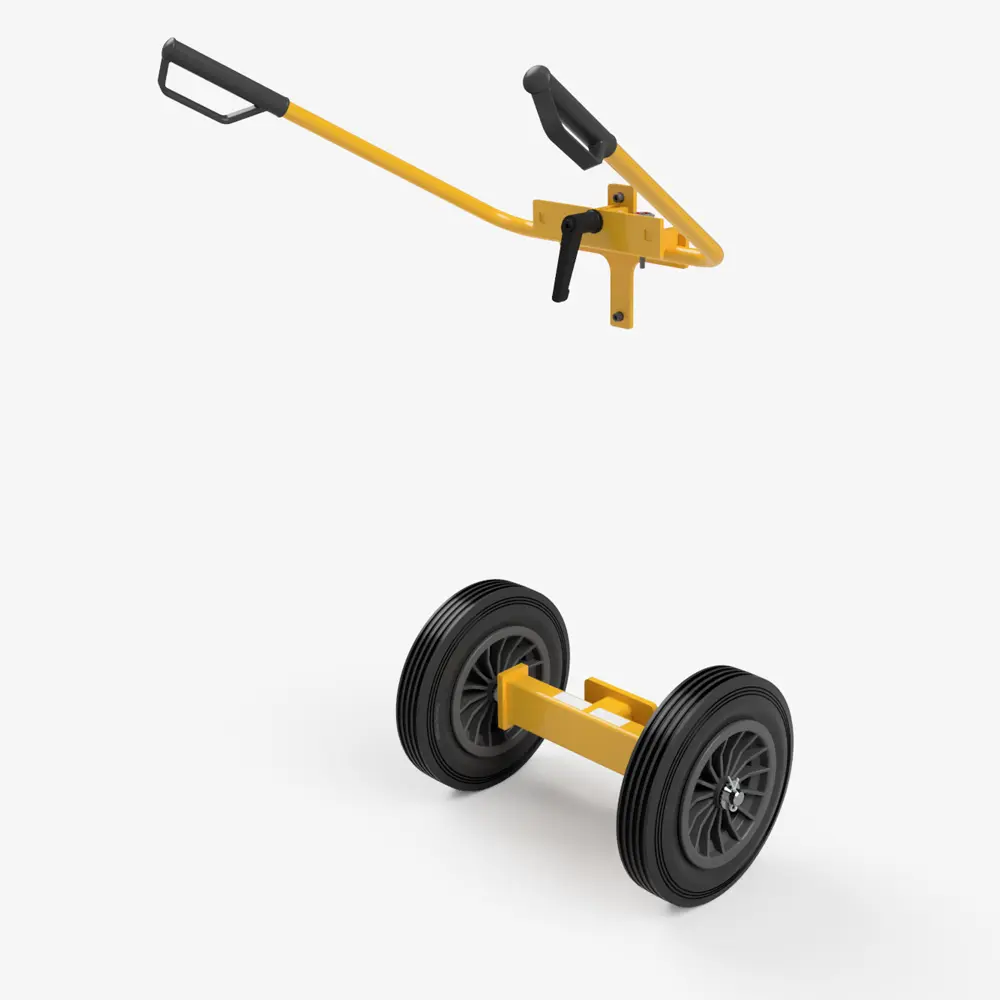

Vom Krantransport zum Bodenhandling: Fahrwerk GFH_R als Ergänzung

Nicht jeder Transport endet dort, wo der Kran die Flasche abstellt.

Für mehrere GFH-Ausführungen bietet Tiger deshalb passende Bodenfahrwerke der Serie GFH_R an.

So lässt sich aus dem reinen Krantransport ein durchgängigeres innerbetriebliches Handlingkonzept entwickeln.

Der interessante Gedanke dahinter:

Nicht für jede Teilstrecke muss zwangsläufig ein anderes Transportmittel improvisiert werden.

Das GFH-System kann vielmehr entsprechend der betrieblichen Transportkette ergänzt werden.

Ein Gasflaschenheber kostet Geld. Improvisation allerdings ebenfalls.

Bei einem Preisvergleich sieht der Gasflaschenheber zunächst aus wie das teurere Produkt.

Eine einfache Sackkarre kostet weniger.

Ein Stück Kette kostet weniger.

Und zwei kräftige Mitarbeiter stehen scheinbar ohnehin zur Verfügung.

Das ist allerdings die falsche Vergleichsrechnung.

Denn ein professionelles Lastaufnahmemittel sollte nicht mit dem Einkaufspreis eines improvisierten Hilfsmittels verglichen werden.

Die bessere Frage lautet:

Wie oft bewegen wir diese Flaschen – und wie möchten wir diesen Vorgang in den nächsten Jahren organisieren?

Der wirtschaftliche Nutzen des GFH entsteht aus wiederkehrenden Abläufen:

weniger improvisierte Transportlösungen, eine für die Aufgabe konstruierte Aufnahme, bessere Einbindung in vorhandene Krantechnik, Varianten für unterschiedliche Flaschengrößen, mögliche Doppelaufnahme und bei der entsprechenden Ausführung sogar die Verbindung von Stapler- und Kranlogistik.

Ein GFH wird schließlich nicht nach einem Hub verbraucht.

Er wird Teil der Betriebsausstattung.

Hundert Transporte später steht derselbe Gasflaschenheber noch immer für dieselbe Aufgabe bereit.

Und genau deshalb sollte die Investition nicht nur gegen den Preis eines einfachen Transportwagens gerechnet werden.

Sie sollte gegen die Summe aller wiederkehrenden Gasflaschentransporte während ihrer Nutzungsdauer betrachtet werden.

Aus dieser Perspektive verändert sich der Blick auf den Anschaffungspreis erheblich.

Gasflaschen transportieren ist das eine – Gasflaschen richtig lagern das andere

Der Tiger GFH ist ein Transport- beziehungsweise Lastaufnahmemittel.

Er ersetzt kein Gasflaschenlager.

Nach dem innerbetrieblichen Transport gehören nicht benötigte Gasflaschen in einen für den jeweiligen Anwendungsfall vorgesehenen Lagerbereich.

Für die Lagerung von Druckgasbehältern sind unter anderem die Vorgaben der TRGS 510 „Lagerung von Gefahrstoffen in ortsbeweglichen Behältern“ und die jeweilige betriebliche Gefährdungsbeurteilung maßgeblich.

Zu den wichtigen Grundprinzipien gehören der Schutz der Gasflaschen vor Umfallen beziehungsweise Herabfallen, mechanischen Beschädigungen, starker Erwärmung, gefährlicher Korrosion und unbefugtem Zugriff. Verkehrs- und Fluchtwege dürfen durch gelagerte Gasflaschen nicht beeinträchtigt werden. Abhängig von Gasart und Lagermenge können darüber hinaus weitere Anforderungen gelten.

Oder etwas einfacher formuliert:

Der GFH bringt die Flasche sicherheitsorientiert zum vorgesehenen Übergabepunkt. Das passende Gasflaschenlager sorgt anschließend für einen geeigneten Aufbewahrungsort.

Passende Tiger Gasflaschenlager für die Zeit zwischen zwei Einsätzen

TigerHebezeuge bietet innerhalb der Kategorie Gefahrstoff-Depot-Container verschiedene Systeme für die Lagerung von Gasflaschen an.

Für größere Lagerbereiche stehen beispielsweise die Gasflaschen-Container Serie GFC-B mit Dach und Flügeltor sowie die feuerverzinkte Serie GFC-E mit Bodengruppe und Dach zur Verfügung.

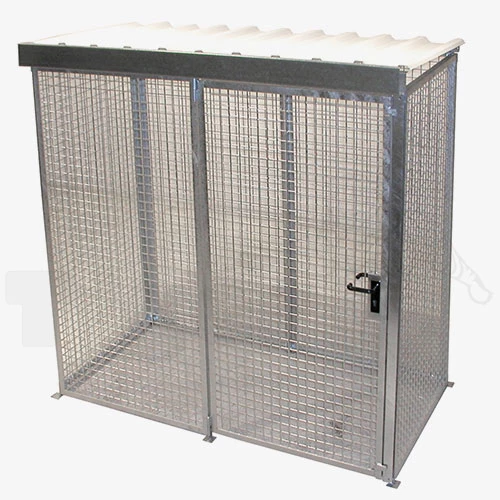

Die Serie GFC-M bietet feuerverzinkte Gasflaschen-Container mit Flügeltor. Wird zusätzlich ein Dach benötigt, steht die Serie GFC-M/D zur Verfügung.

Für breitere Zugangsbereiche gibt es die Serie GFC-M-DF mit Doppelflügeltor sowie als Kombination aus Doppelflügeltor und Dach die Serie GFC-M/D-DF.

Für kleinere Flaschenbestände sind die kompakten Gasflaschen-Depots der Serie GFD interessant. Je nach Ausführung werden diese beispielsweise mit Drahtgitterwänden, gelochter oder geschlossener Verkleidung angeboten.

Ergänzt wird das GFC-System durch die Serie GFC-HVM mit Haltevorrichtung und Kettensicherung, die Serie GFC-GFG als Gasflaschengestell, den GFC-GB Gitterrostboden sowie die Serie GFC-ARV als Auffahrrampe für entsprechende GFC-E-Ausführungen.

Für eine stationäre Sicherung von zwei 40- bis 50-Liter-Flaschen steht außerdem der Stahlflaschenständer Serie F51150 zur Verfügung.

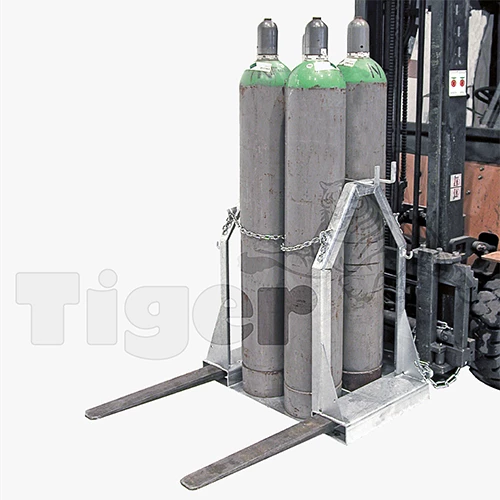

Wer dagegen mehrere 50-Liter-Stahlflaschen gebündelt lagern beziehungsweise innerbetrieblich bewegen möchte, findet mit der Gasflaschenpalette GFP12 eine weitere Produktlösung innerhalb der Tiger Umweltlagertechnik. Sie ist für zwölf 50-Liter-Stahlflaschen ausgelegt.

So entsteht aus einzelnen Produkten ein schlüssiges System:

Gasflasche lagern → innerbetrieblich bereitstellen → mit dem GFH zum Einsatzbereich transportieren → nach dem Einsatz wieder einem vorgesehenen Lagerbereich zuführen.

Sonderfall statt Standardflasche?
Dann sollte das Lastaufnahmemittel zur Flasche passen – nicht umgekehrt

Industrieanlagen halten sich selten vollständig an Katalogmaße.

Eine besonders lange Löschgasflasche, ein größerer Flaschendurchmesser, mehr als zwei Flaschen oder eine spezielle betriebliche Transportkette können eine Standardausführung ungeeignet machen.

Deshalb bietet TigerHebezeuge für die Serie GFH unter anderem Sonderausführungen für abweichende Flaschenlängen und Durchmesser, mehr als zwei Gasflaschen, Löschgasflaschen und weitere Gasflaschentypen an. Auch eine feuerverzinkte Ausführung sowie angepasste Staplertaschen können projektspezifisch realisiert werden.

Gerade bei Gasflaschen ist das der richtige Ansatz.

Nicht die Flasche sollte irgendwie in ein vorhandenes Transportmittel passen.

Das Transportmittel sollte für die konkrete Flasche und den vorgesehenen Prozess ausgelegt sein.

Der Tiger GFH ist deshalb mehr als ein Gasflaschenhalter

Er ist die Schnittstelle zwischen Gasflasche und vorhandener Hebetechnik.

Er kann eine schwere Stahlflasche kranbar machen.

Er kann – in entsprechender Ausführung – zwei Flaschen in einen gemeinsamen Transportprozess integrieren.

Er kann bei der GT-Ausführung Stapler- und Kranlogistik miteinander verbinden.

Und er kann durch Sonderbau an Transportaufgaben angepasst werden, die sich mit einem Standardprodukt nicht sinnvoll lösen lassen.

Was zunächst nach einem vergleichsweise spezialisierten Betriebsmittel aussieht, kann deshalb an genau den richtigen Stellen überraschend universell werden.

Denn Gasflaschen werden ausgetauscht.

Arbeitsplätze ändern sich.

Wartungen wiederholen sich.

Produktionsanlagen werden umgebaut.

Aber eine Frage bleibt:

Wie kommt die Gasflasche kontrolliert dorthin, wo sie gebraucht wird?

Wer diese Frage regelmäßig beantworten muss, sollte die Anschaffung eines geeigneten Gasflaschenhebers nicht nur als Produktkauf betrachten. Sondern als Investition in einen wiederkehrenden betrieblichen Prozess.

Tiger Gasflaschenheber GFH – weil „wir bekommen die Flasche da schon irgendwie hin“ keine dauerhafte Transportstrategie ist.

Sie haben eine ungewöhnliche Transportaufgabe?

Nicht jede Last passt in ein Standardschema.

Andere Gasflaschengröße, höhere oder abweichende Traglasten, eine andere RAL-Farbe oder eine besondere Anforderung an das Lastaufnahmemittel sind mögliche Ansatzpunkte für eine anwendungsspezifische Ausführung.

Wenn Sie uns Abmessungen, Gewicht und Typ Ihres Stahlflasche nennen, prüfen wir, welche GFH-Ausführung für Ihre Aufgabe geeignet ist beziehungsweise ob eine angepasste Ausführung sinnvoller ist.

Fragen Sie hierfür einfach an! Unser Hebetechnik-Team von TigerHebezeuge berät Sie gern!

Welche Sonderausführungen sind für den GFH verfügbar?

Für den GFH sind je nach Ausführung Varianten für den Kranbetrieb sowie für den kombinierten Kran- und Staplerbetrieb verfügbar. Die passende Ausführung richtet sich danach, ob der Heber ausschließlich per Kran oder zusätzlich mit dem Stapler eingesetzt werden soll.

Welche Aufhängungsarten gibt es bei GFH?

Beim GFH sind je nach Typ Kranöse oder Krankette als Kranaufhängung erhältlich.

Welche Ausführungsmerkmale sind bei GFH wichtig für die Auswahl?

Für die Auswahl bei GFH sind vor allem die Einsatzart und der Stahlflaschen-Typ sowie die Anzahl der Gasflaschen wichtig. Je nach Ausführung ist der Gasflaschenheber für den Kranbetrieb oder für den kombinierten Kran- und Staplerbetrieb ausgelegt.
Der Typ GFH2-20-79LGT-05 ist zum Krantransport von z. B. zwei definierten Gasflaschen vorgesehen.

Gibt es auch ein Fahrwerk für den GFH?

Ja, hierfür beiten wir das Gasflaschenheber-Bodenfahrwerk Serie GFH_R bieten wir als Zubehör an. Dieses kann jederzeit auch nach dem Kauf dazu erworben werden.
