Tiger Gabel-C-Haken mit Handrad - Lagerkästen per Kran heben und entleeren
Tiger Kastengreifer CST-WTA - Gabel-C-Haken mit Wendehandrad, Rasterarretierung und Eigengewichtausgleich passend für Behälter-Typ: Fischer-Draht-670-x-480 - Typ CST-WTA-010-450-630-Fischer-Draht-670-x-480-Kurz
Produktmerkmale
- Typ: CST-WTA-010-450-630-Fischer-Draht-670-x-480-Kurz
- passend für Behälter-Typ: Fischer-Draht-670-x-480
- Traglast: 100 [kg]
- Ausschüttung über Kastenlänge: 630 [mm]
- Greifseite: über die kurze Seite
- Tiger Gabel-C-Haken-Kastengreifer für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Formschlüssige Lastanhebung
- Manuelles Entleeren per Handrad
- Passend für Stahlblechkästen von: SSI Schäfer, Fischer-Draht, Metallform
- Passend für Behälter-Typen: 14/6, Premium, MF
- Oberfläche: RAL 1004 (Goldgelb) lackiert
- Industriequalität Made in Germany
Produktbeschreibung
Tiger Kasten-Wendegreifer CST-WTA für Metall-Lagerkästen
Der Tiger Kasten-Wendegreifer der Serie CST-WTA wurde für das sichere Heben, Transportieren und kontrollierte Entleeren von Lagerkästen, Transportkörben und Waschkörben aus Metall entwickelt. Der robuste Gabel-C-Haken nimmt den Behälter formschlüssig auf und ermöglicht anschließend das manuelle Drehen und Ausschütten per Handrad.
Mit diesem Gabel-C-Haken können auch relativ dicht nebeneinander stehende Blechkästen und Drahtkästen angehoben und in einem Arbeitsschritt ausgeschüttet werden.
Die verschiedenen Ausführungen sind auf definierte Behältertypen abgestimmt, wie sie in Produktion, Lager, Kommissionierung, Teilefertigung und industriellen Reinigungsprozessen eingesetzt werden.
Metallkästen mit dem Kran heben und entleeren

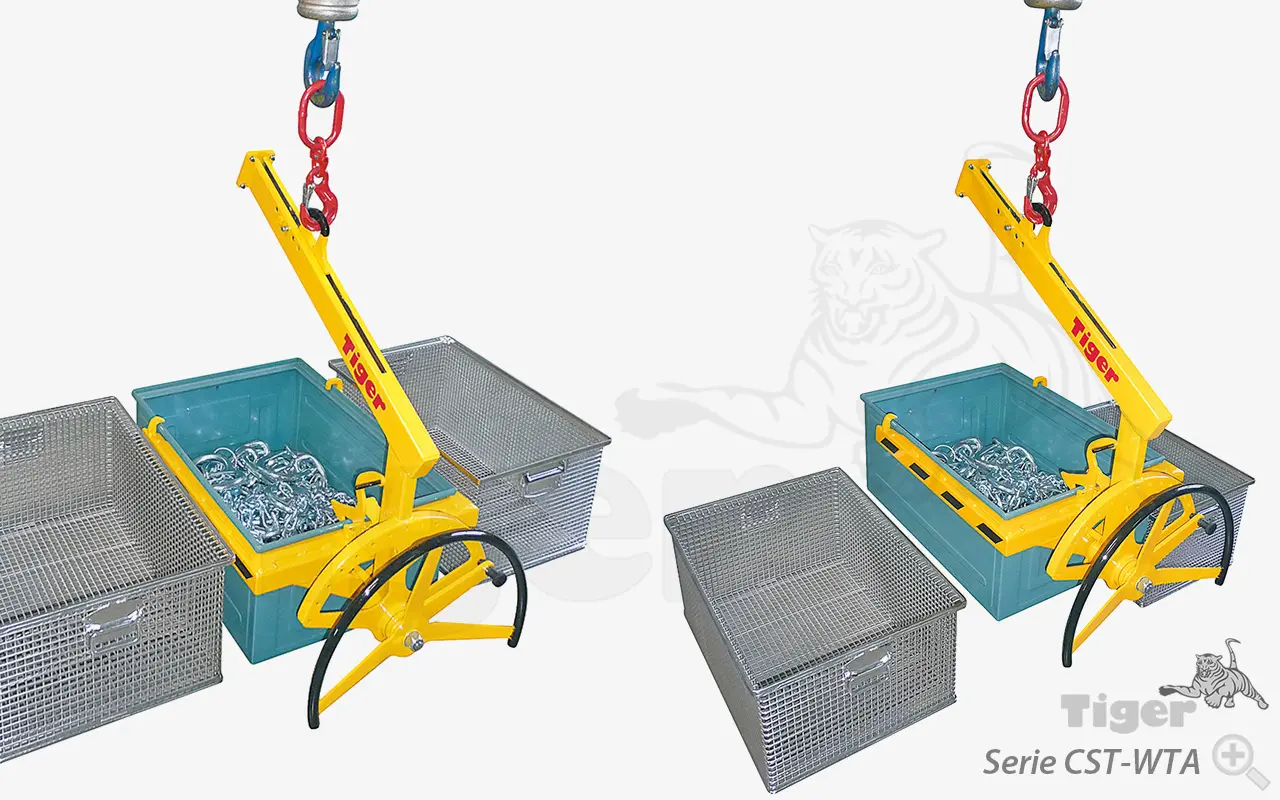

Mit dem CST-WTA lassen sich gefüllte Stahlblechkästen und Drahtkörbe in einem zusammenhängenden Arbeitsablauf aufnehmen, versetzen und am vorgesehenen Ort entleeren. Der Behälter muss dazu nicht von einem separaten Gerät übernommen oder manuell angehoben werden.

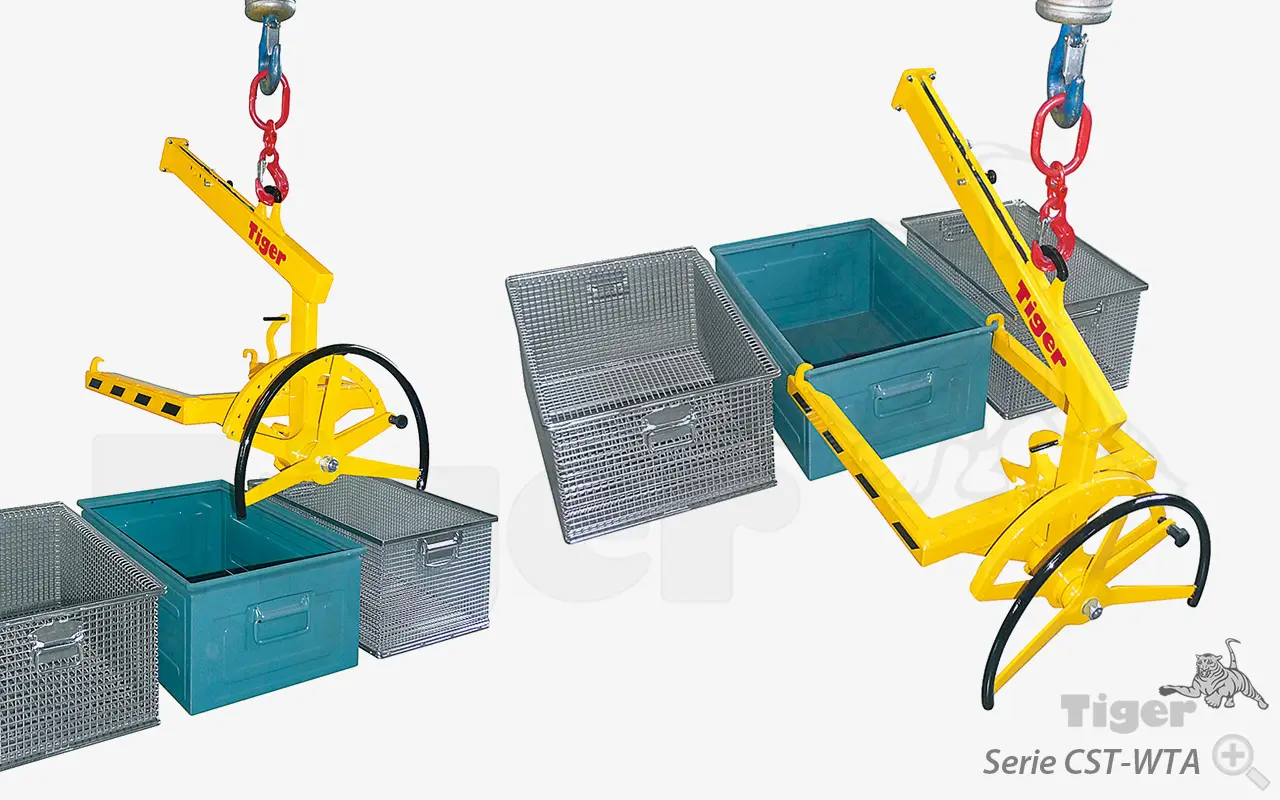

Der Gabel-C-Haken wird seitlich am Lagerkasten angesetzt. Seine Tragarme nehmen den Behälter formschlüssig auf, sodass er mit einem Kran oder Kettenzug angehoben werden kann. Die kompakte Bauform ermöglicht auch das Aufnehmen relativ dicht nebeneinander stehender Metallkästen.
Die Aufnahme erfolgt über die Kastenbreitseite.
Kontrolliertes Ausschütten per Handrad
Das Drehen des aufgenommenen Behälters erfolgt manuell über ein Handrad. Die kugelgelagerte Dreheinheit reduziert den erforderlichen Kraftaufwand und unterstützt eine kontrollierte Bewegung des Lagerkastens.
Ein Rastbolzen arretiert die Dreheinheit in einem Verstellraster von etwa 10°. Dadurch kann der Behälter während des Wendevorgangs in verschiedenen Positionen gehalten und sein Inhalt kontrolliert ausgeschüttet werden. Das Ausschütten erfolgt über ein kugelgelagertes Drehlager mittels Handrad. Hierfür ist nur ein geringer Kraftaufwand notwendig.
Je nach Variante erfolgt die Aufnahme des Kastens über die kurze oder die lange Behälterseite. Die passende Greifrichtung muss deshalb gemeinsam mit dem konkreten Behältertyp ausgewählt werden.
Das Schüttgut wird dann über die Längsseite bzw. Breitseite des Kastens entleert. Die Drehrichtung - vom Bediener aus gesehen - erfolgt hierbei gegen den Uhrzeigersinn.

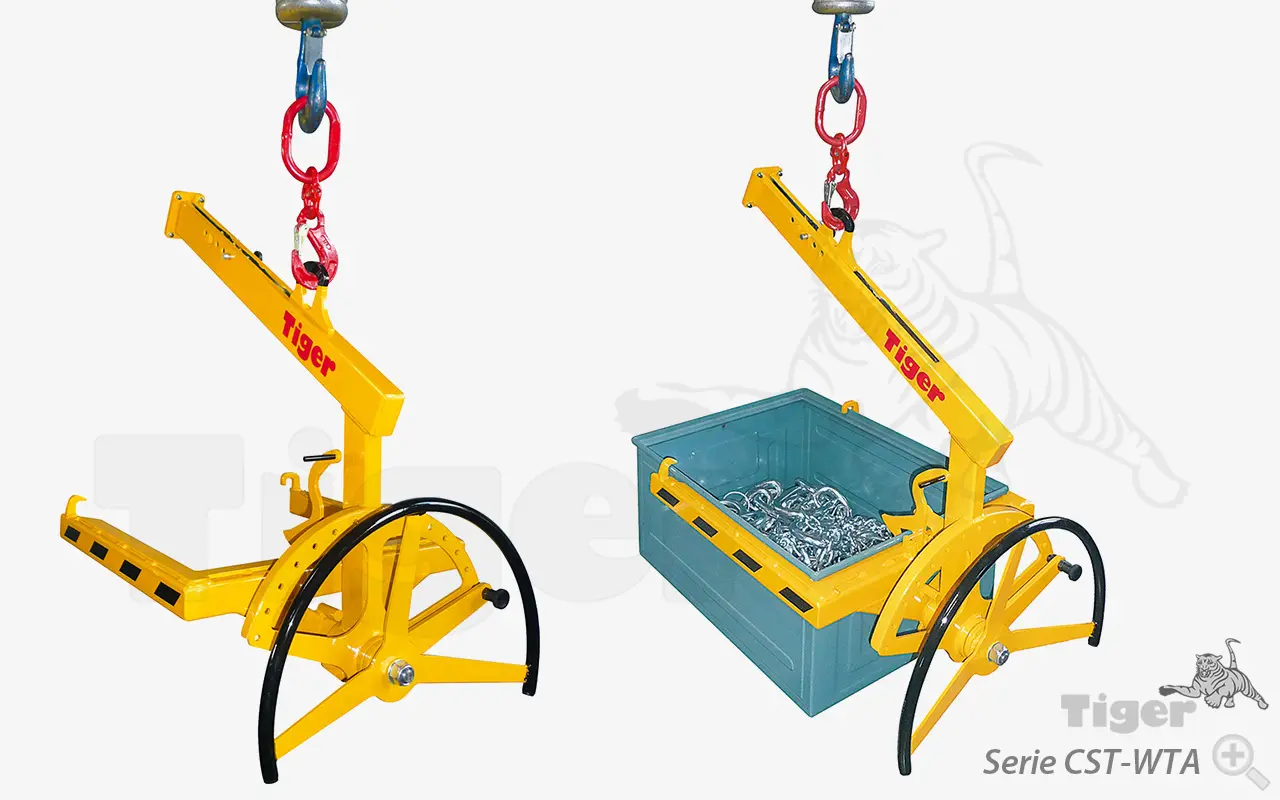

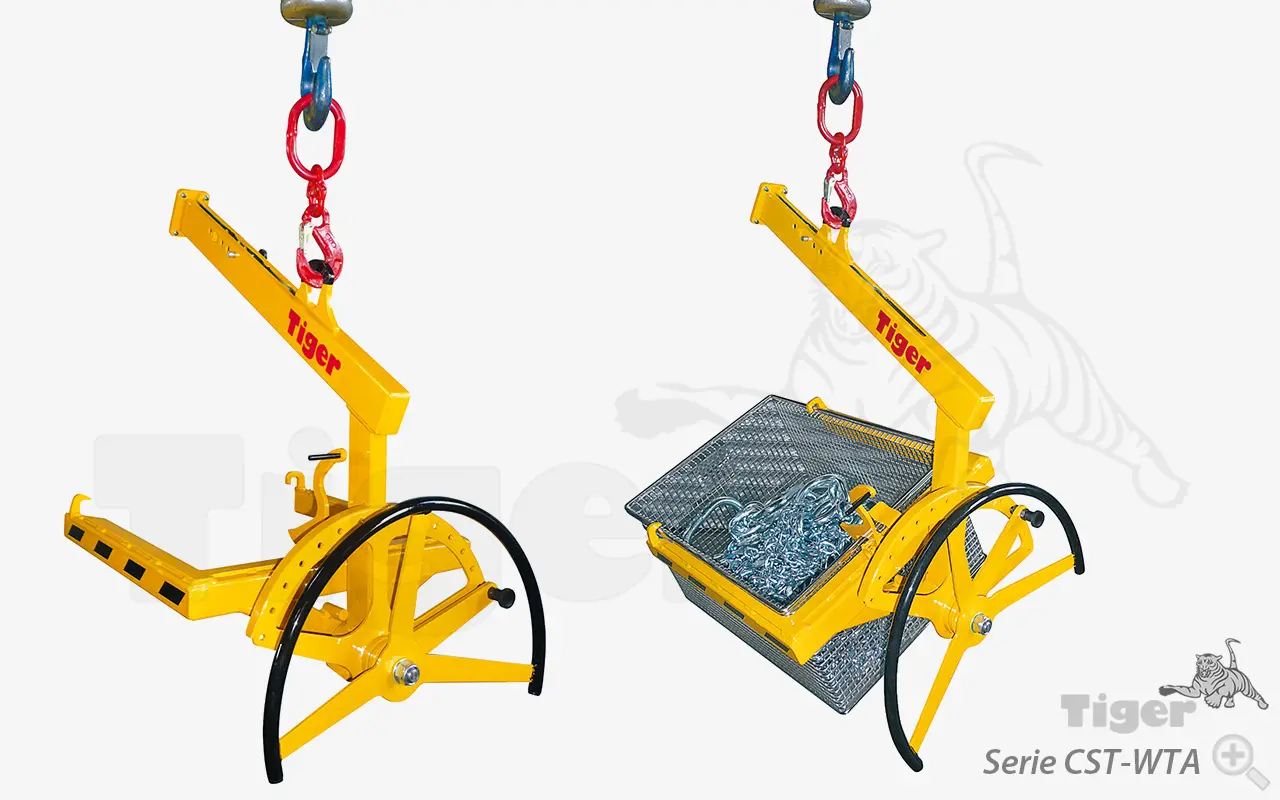

Der Entller-Vorgang wird hier veranschaulicht:
Optionen
- Höhere Traglasten
- Anpassung an andere Kastenabmessungen
Lieferumfang
- Tiger Gabel-C-Haken CST-WTA
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
Variante CST-WTA-010-450-630-Fischer-Draht-670-x-480-Kurz
| passend für Behälter-Typ: | Fischer-Draht-670-x-480, Metallform - Transport- u. Reinigungskörbe, SSI Schäfer - Stahl-Stapeltransportkästen, Fischer-Draht - Wasch- u. Reinigungskörbe |
|---|---|
| Traglast: | 100 [kg] |
| Für Behälter-Hersteller: | Fischer-Draht |
| C: | 18 [mm] |
| Eigengewicht: | 22 [kg] |

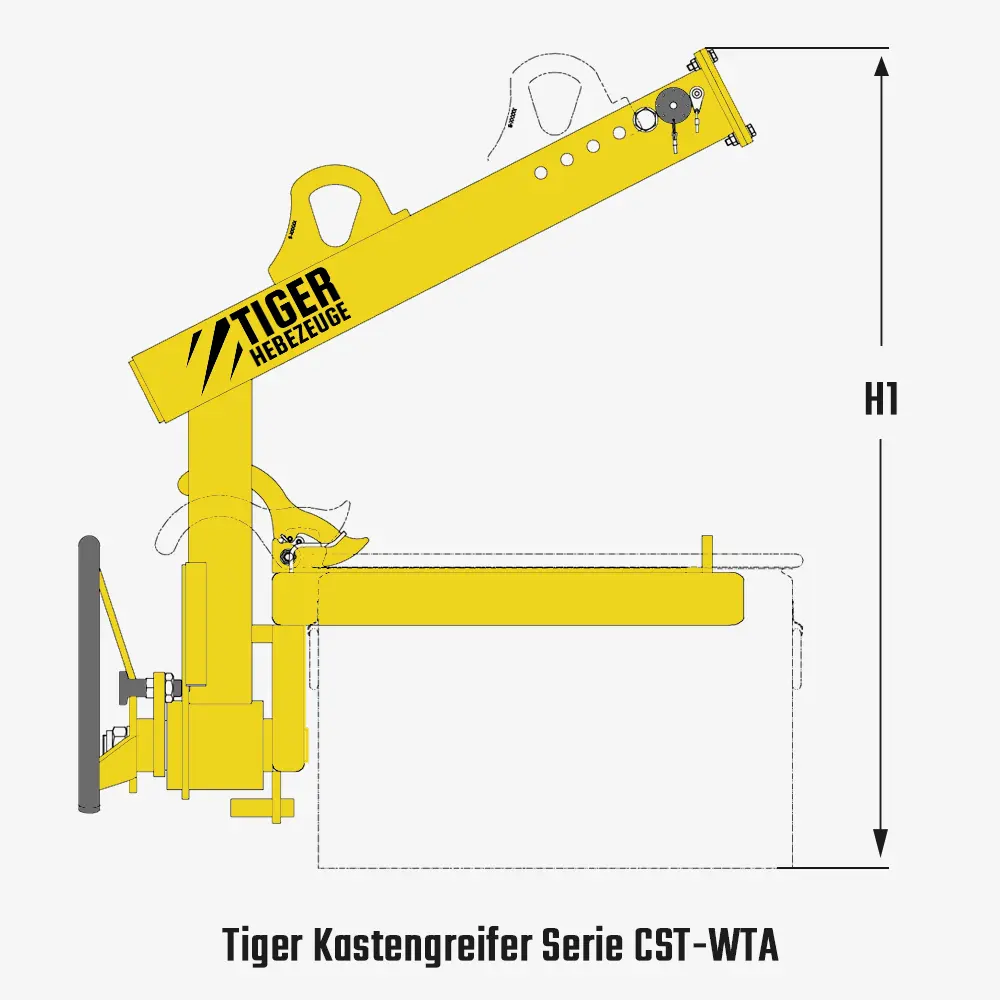

| Gesamthöhe (H1): | 865 [mm] |
| Gesamthöhe (H2): | 1.000 [mm] |
| H1: | 843 [mm] |
| H2: | 972 [mm] |
| Kastenmaße (LxBxH): | 651 x 471 x 300, 660/630 x 480/450 x 296, 649 x 464 x 300 [mm] |
| Mindestlast für Selbstausgleichsfunktion: | 45 [kg] |
| Mit Taktautomat?: | Nein |
| Transportart: | heben, wenden, drehen und entleeren |
| Material: | Stahl |
| Ausschüttung über Kastenlänge: | 630 [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Greifseite: | über die kurze Seite |
| A: | 50 [mm] |
| B: | 60 [mm] |
| I: | 527 [mm] |
| L: | 748 [mm] |
| Produktnummer | Ausschüttung über Kastenlänge | Greifseite | Traglast | passend für Behälter-Typ | Preis | |
|---|---|---|---|---|---|---|
| CST-WTA-004-471-321-Metallform-MF-4003-Kurz | 321 [mm] | über die kurze Seite | 40 [kg] | Metallform-MF-4003 | 3.178,00 € | Übernehmen |
| CST-WTA-010-290-460-Schäfer-14-6-2-Lang | 460 [mm] | über die lange Seite | 100 [kg] | Schaefer-14/6-2 | 3.088,00 € | Übernehmen |
| CST-WTA-010-300-450-Fischer-Draht-480-x-320-Kurz | 450 [mm] | über die kurze Seite | 100 [kg] | Fischer-Draht-480-x-320 | 3.168,00 € | Übernehmen |
| CST-WTA-010-300-450-Fischer-Draht-530-x-320-Kurz | 450 [mm] | über die kurze Seite | 100 [kg] | Fischer-Draht-530-x-320 | 3.168,00 € | Übernehmen |
| CST-WTA-010-300-450-Schaefer-14/6-2-Kurz | 450 [mm] | über die kurze Seite | 100 [kg] | Schaefer-14/6-2 | 3.168,00 € | Übernehmen |
| CST-WTA-010-300-450-Schaefer-14/6-A-Kurz | 450 [mm] | über die kurze Seite | 100 [kg] | Schaefer-14/6-A | 3.168,00 € | Übernehmen |
| CST-WTA-010-320-530-Metallform-MF-4003-Kurz | 530 [mm] | über die kurze Seite | 100 [kg] | Metallform-MF-4003 | 3.242,00 € | Übernehmen |
| CST-WTA-010-320-530-Metallform-MF-4005-Kurz | 530 [mm] | über die kurze Seite | 100 [kg] | Metallform-MF-4005 | 3.242,00 € | Übernehmen |
| CST-WTA-010-450-630-Fischer-Draht-14/-6-1-Kurz | 630 [mm] | über die kurze Seite | 100 [kg] | Fischer-Draht-14/-6-1 | 3.141,00 € | Übernehmen |
| CST-WTA-010-450-630-Fischer-Draht-670-x-480-Kurz | 630 [mm] | über die kurze Seite | 100 [kg] | Fischer-Draht-670-x-480 | 3.141,00 € | Übernehmen |
| CST-WTA-010-450-630-Metallform-MF-4006-Kurz | 630 [mm] | über die kurze Seite | 100 [kg] | Metallform-MF-4006 | 3.141,00 € | Übernehmen |
| CST-WTA-010-475-321-Schäfer-14-6-2-Kurz | 300 [mm] | über die kurze Seite | 100 [kg] | Schaefer-14/6-2 | 3.146,00 € | Übernehmen |
DER TIGER KASTEN-WENDEGREIFER CST-WTA IM EINSATZ
Die Tiger Gabel-C-Haken CST-WTA heben folgende Lagerkästen:
Lagerkästen von SSI Schäfer
▶ Stapeltransportkästen aus Stahlblech: Serien 14/6-1, 14/6-2 und 14/6-A
Transportkörbe von METALLFORM
▶ Baureihen: MF 4003, MF 4005 und MF 4006
Korbsysteme von Fischer-Draht
▶ Körbe: 480 x 320, 530 x 320 und 670 x 480
Wie finde ich den richtigen Kastengreifer für meinen Lagerkasten?
Mit unserer Tiger Kastengreifer Serie CST-WTA können schwere Metall-Lagerkästen einfach und sicher per Kran transportiert werden.
Wir haben die Kastenabmessungen und Ausführungen der Hersteller Metallform Wächter, SSI Schäfer und Fischer-Draht als Standard konzipiert.
Diese Kästen werden in der Industrie als Lager-, Kommissionier- und Transportbehälter eingesetzt.
Kastengeifer für Sonder-Kastenformen und Sondermaße, auch von anderen Herstellern, können wir vom Standard mühelos anpassen!
So finden Sie den richtigen Kastengreifer:
- Kastenhersteller und Kasten-Typ in der Tabelle aussuchen.
- Unter Greifer-Typ finden Sie dann den passenden Kastengreifer.
- Bei der Variantenauswahl (oben rechts) haben die Behältertypen die Endung -Kurz (von hier wird gegriffen)
SO MESSEN SIE IHREN LAGERKASTEN RICHTIG:
