Tiger Gabel-C-Haken Kastengreifer mit oder ohne Handrad sowie mit Kranöse oder Kupplungsstift zum Kranen von C-KLT-Behältern

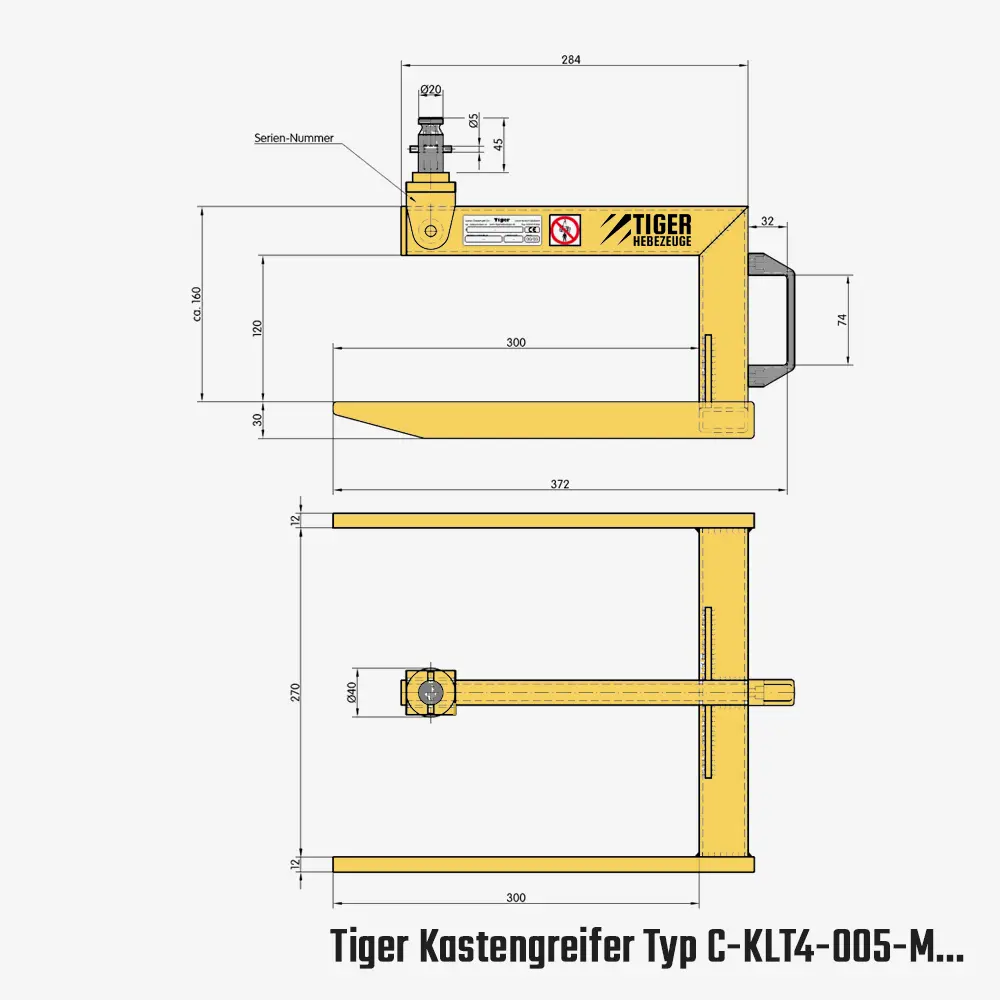

• Typ: C-KLT4-005_M-Schaefer-C-KLT-4314
• passend für Behälter-Typ: Schaefer-C-KLT-4314
• Aufhängung: mit DEMAG-Kupplungsstift
• Bedienung: ohne Handrad
• Traglast: 50 [kg]
• Tiger Gabel-C-Haken zum Heben von Kunststoffkästen per Kran
• Mit Aufhängung für Einfachhaken DIN 15401 oder Kupplungsstift* passend für DEMAG-Manulift^® Kettenzug
• Formschlüssige Lastanhebung
• Passend für Behälter von: SSI Schäfer
• Passend für Behälter-Typen: C-KLT 4314, 4321, 4328, 6414, 6421, 6428
• Oberfläche: RAL 1004 (Goldgelb) lackiert
• Industriequalität Made in Germany

Tiger Kastengreifer C-KLT für KLT-Behälter

Der Tiger Kastengreifer der Serie C-KLT wurde speziell für das sichere Heben und Transportieren von genormten KLT-Behältern mit einem Kran oder Kettenzug entwickelt. Die Ausführungen sind auf die Anforderungen der in Industrie und Automobilproduktion weit verbreiteten Kleinladungsträger (kurz: KLT) abgestimmt.

Zum Aufnehmen wird der Kastengreifer von oben auf den KLT-Behälter aufgesetzt. Die Greifmechanik greift formschlüssig am Behälterrand und sorgt für eine sichere Lastaufnahme. Voraussetzung für einen sicheren Transport ist eine gleichmäßige Verteilung des Inhalts im Behälter.

Kastengreifer passend zum KLT-Behälter auswählen

Die Serie C-KLT ist für verschiedene standardisierte KLT-Behältergrößen ausgelegt. Dazu zählen unter anderem klassische VDA-KLT sowie kompatible Kleinladungsträger aus Kunststoff.

Für die Auswahl des passenden Kastengreifers sind insbesondere folgende Angaben erforderlich:

• genaue Bezeichnung und Größe des KLT-Behälters
• gewünschte Greifseite: kurze oder lange Behälterseite
• gewünschte Bedienung: manuelle Arretierung oder automatische Greiffunktion
• vorhandene Kran- beziehungsweise Kettenzugaufhängung

Über den Variantenfilter können diese Eigenschaften gezielt ausgewählt und kombiniert werden.

Wahlweise mit Kranöse oder Kupplungssystem

Je nach Ausführung ist der C-KLT-Kastengreifer mit einer Kranöse für Einfachhaken nach DIN 15401 oder mit einem passenden Kupplungssystem für Kettenzüge ausgestattet. Dadurch lässt sich der Greifer optimal an das vorhandene Hebezeug anpassen.

Für die Bedienung stehen Varianten mit manueller Arretierung sowie Ausführungen mit automatischer Greiffunktion zur Verfügung. Automatische Systeme eignen sich besonders für wiederkehrende Hebevorgänge in getakteten Prozessen.

Kastengreifer für Produktion und Intralogistik

Mit dem Kastengreifer C-KLT lassen sich KLT-Behälter ergonomisch aufnehmen, transportieren und präzise absetzen. Typische Einsatzbereiche sind Produktionslinien, Montagebereiche, Lager und innerbetriebliche Materialflüsse.

Das formschlüssige Greifprinzip gewährleistet eine sichere Aufnahme am Behälterrand. Der eingesetzte KLT-Behälter muss für den jeweiligen Greifertyp geeignet und in einwandfreiem Zustand sein.

Robuste Industrieausführung – Made in Germany

Die Tiger Kastengreifer der Serie C-KLT werden in Deutschland in robuster Industriequalität gefertigt. Die Oberfläche ist standardmäßig in RAL 1004 Goldgelb lackiert.

Jeder Greifer ist mit einem Typenschild versehen, das Angaben zu Hersteller, Tragfähigkeit, Eigengewicht und Typenbezeichnung enthält. Über einen integrierten QR-Code kann die zugehörige EG-Konformitätserklärung abgerufen werden.

Zum Lieferumfang gehören:

• Tiger Kastengreifer Serie C-KLT
• Betriebsanleitung in deutscher und englischer Sprache
• EG-Konformitätserklärung

Sonderausführungen für spezielle KLT-Behälter

Ist Ihr KLT-Behälter nicht in der Variantenauswahl enthalten? Auf Anfrage können die Kastengreifer an spezielle Behältertypen oder besondere Anforderungen angepasst werden.

Für die Prüfung einer Sonderlösung benötigen wir möglichst die genaue Behälterbezeichnung, eine Maßzeichnung oder ein Datenblatt sowie Angaben zum maximalen Gesamtgewicht des gefüllten Behälters.

Hinweis zur sicheren Verwendung

Verwenden Sie ausschließlich die für Ihren KLT-Behälter vorgesehene Greiferausführung.

Der Gabel-C-Haken wird mit seinen Gabeln zu dreiviertel in die Führungsnuten am C-KLT-Behälter eingefahren und anschließend per Kran angehoben.
Beim Hebevorgang legt sich der C-Haken mit dem Kasten in eine Sicherheitsneigung von ca. 5°. Der Kasteninhalt muss hierfür gleichmäßig verteilt vorliegen.

Beachten Sie vor der ersten Inbetriebnahme und bei jeder Verwendung die Hinweise der mitgelieferten Betriebsanleitung.

Lastaufnahmemittel müssen gemäß DGUV Regel 109-017 so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Jetzt auch verfügbar für den zertifizierten Einsatz über 100.000 Lastwechsel!
Fragen Sie den Artikel einfach mit 100.000 Lastwechseln im Kommentarfeld an und wir machen Ihnen ein passendes Angebot!

• Mit Kupplungsstift
• Höhere Traglasten
• Anpassung an ähnliche KLT-Behälter
• Sicherungskralle: Falls die Beladung mit Füllmaterial im Kasten keine Sicherungsneigung zulässt, muss dieser Gabel-C-Haken mit einer Sicherungskralle ausgerüstet werden.

Für unsere Tiger Kastengreifer für Kunststoffbehälter bieten wir auch Modifizierungen nach Ihrer Vorgabe und für Ihren konkreten Anwendungsfall an.

Klicken Sie für eine Anfrage nach einem Sonderbau bzw. einer Anpassung einfach unten im Banner auf den Button 'Jetzt Tiger Kastengreifer für Kunststoffbehälter anfragen'!

• Tiger Gabel-C-Haken C-KLT
• Gedruckte Betriebsanleitung (DEU/ENG)
• EG-Konformitätserklärung

Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
