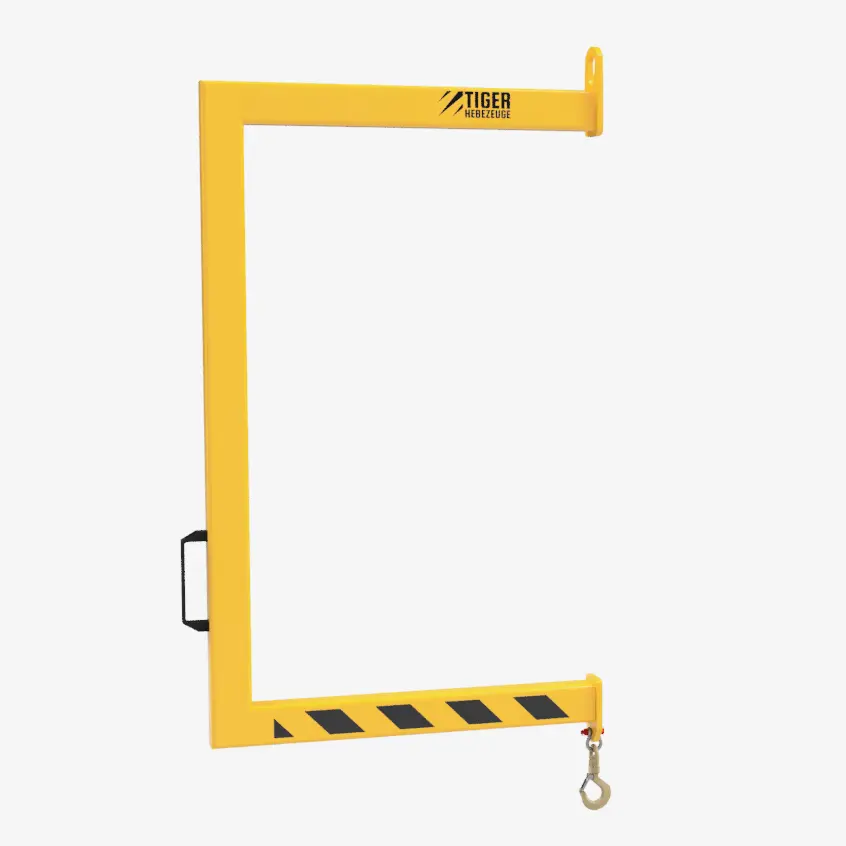

Tiger C-Haken mit Lasthaken zur Aufnahme von Lasten aus Maschinen
Tiger C-Haken TC-WHG mit Wirbellasthaken zur Lastaufnahme an Störkanten oder Maschineneinhausungen im Kranbetrieb
Produktmerkmale
- Tiger C-Haken für den Kranbetrieb
- Kranaufhängung für Einfachhaken DIN 15401
- Lastaufnahme per Lasthaken
- zum Aus- oder Abheben von Werkstücken aus z. B. Maschinengehäusen
- verschiedene Grundausführungen
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Sicheres Tiger Lastaufnahmemittel mit Auslegerarm zur Aufnahme von Lasten in schwer zugänglichen und beengten Bereichen mit Störkanten.
Die Anschlagpunkte unserer Tiger C-Haken TC-WHG sind als drehbare Lasthaken mit Schäkelmontage ausgelegt.
Die Lasthaken können auch am Tragarm verstellbar (stufenlos) angebracht werden.
Eine Kranring-Aufhängung per Rasterverstellung, um einen manuellen Gegengewichtsausgleich für den Kran herzustellen, bieten wir ebenfalls als Variante an.
Diese Lastaufnahmeeinrichtungen finden überall dort Verwendung, wo Werkstücke nicht direkt mit dem Kran gehoben werden können, weil ein Schutzgitter, Maschinengehäuse oder andere Störkanten umgangen werden müssen. Die Ausführung der Lastaufnahme kann auch auf Ihren speziellen Anwendungsfall angepasst werden. Hierfür bieten wir Ihnen Sonderbau-Lösungen - Bitte fragen Sie hierfür an!
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Andere Ausführungen der Lastaufnahme
- Geänderte Abmessungen
- Höhere Traglasten
- Ausführung mit vernickelter oder verzinkter Oberfläche
- VA-Ausführung in Edelstahl
Lieferumfang
- Tiger C-Haken TC-WHG
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.

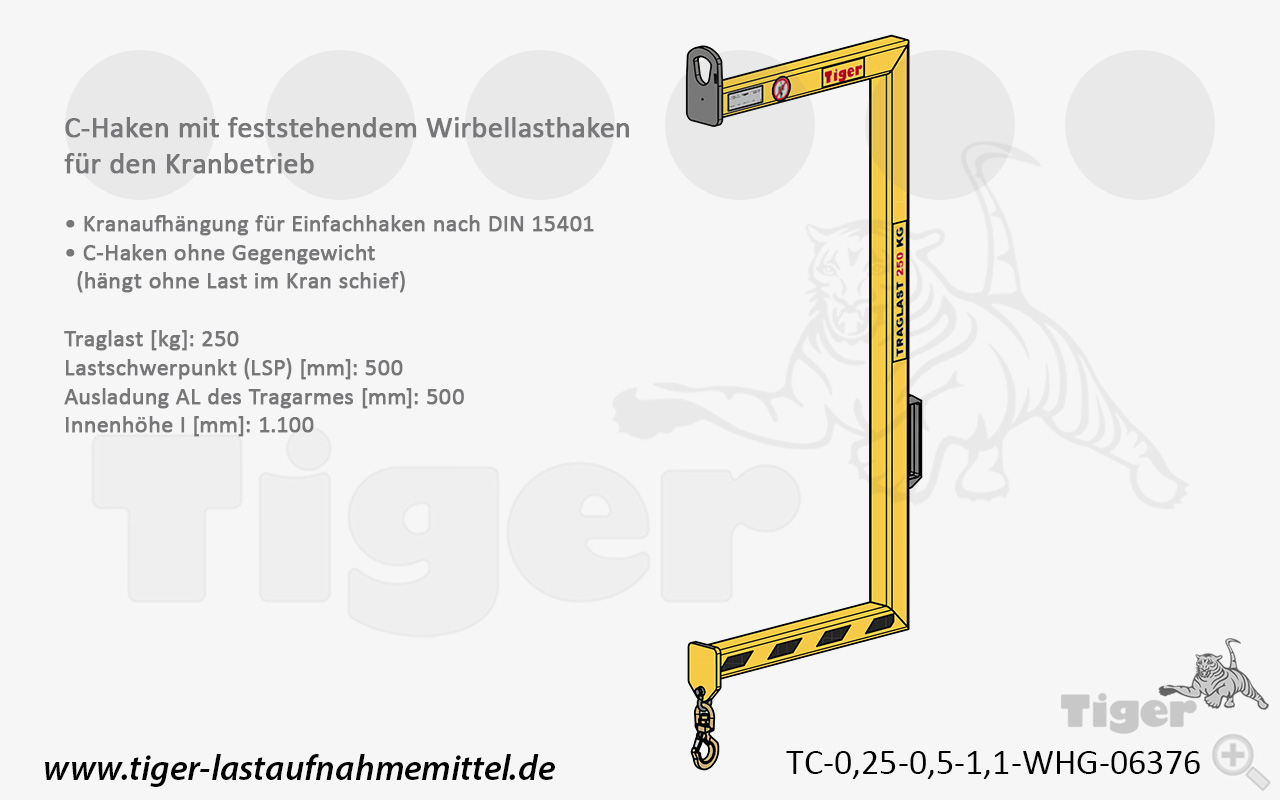

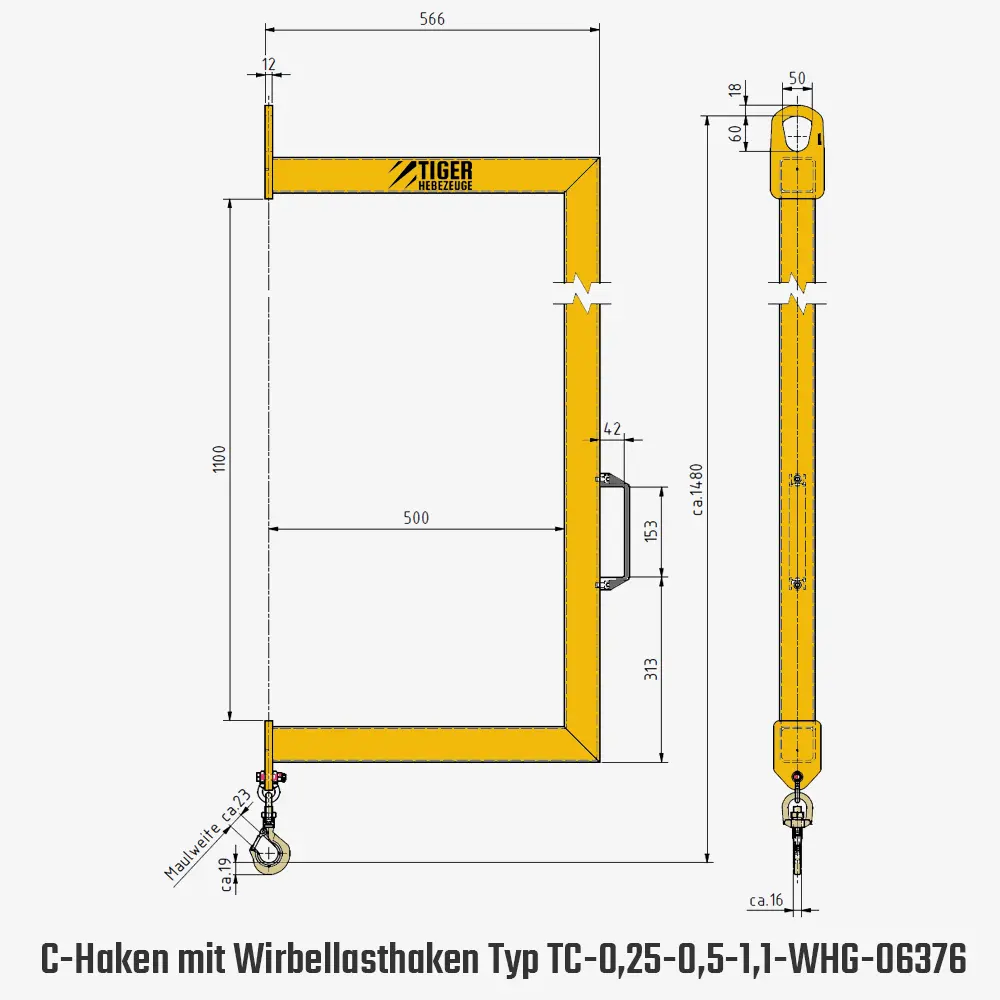

Variante TC-0,25-0,5-1,1_WHG-06376
| Aufnahmeart: | mit Kranöse |
|---|---|
| Eigengewicht: | 18 [kg] |
| Innenhöhe (I): | 1.100 [mm] |
| Kontrollmesspunkt (KMP): | 1.200 [mm] |
| lichte Höhe (BH): | 1.480 [mm] |
| Maulweite Haken (MW): | 23 [mm] |
| Material: | Stahl |
| Traglast: | 250 [kg] |
| Ausladung des Tragarms (AL): | 500 [mm], 500 [mm] |
| Ausführung: | mit feststehendem Wirbellasthaken für den Kran |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Produktnummer | Ausladung des Tragarms (AL) | Innenhöhe (I) | Traglast | Preis | |
|---|---|---|---|---|---|
| TC-0,05-0,25-0,5-WHG-07863 | 250 [mm] | 500 [mm] | 50 [kg] | 1.505,00 € | Übernehmen |
| TC-0,06-0,6-1_WHG-06345 | 600 [mm] | 1.000 [mm] | 60 [kg] | 1.108,00 € | Übernehmen |
| TC-0,15-0,25-0,4_WHG-06476 | 250 [mm] | 400 [mm] | 150 [kg] | 984,00 € | Übernehmen |
| TC-0,25-0,5-1,1_WHG-06376 | 500 [mm] | 1.100 [mm] | 250 [kg] | 1.185,00 € | Übernehmen |
FAQ Häufig gestellte Fragen zum C-Haken mit Lasthaken TC-WHG
- Welche Sicherheitsvorschriften müssen beim Abstellen der C-Haken beachtet werden?
- Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können. Zur sicheren Ablage können passende Ablagegestelle mit Rollfahrwerk und Abstellböcke geliefert werden.
- Worin besteht die Funktion des drehbaren Lasthakens mit Schäkelmontage?
- Der drehbare Lasthaken mit Schäkelmontage ermöglicht eine flexible Lastaufnahme an schwer zugänglichen Stellen. Er kann stufenlos an verschiedenen Punkten des Tragarms angebracht werden, was die Einsatzmöglichkeiten erweitert.
- Wie wird die Kranring-Aufhängung zur manuellen Gegengewichtsregulierung angepasst?
- Die Kranring-Aufhängung kann durch Rasterverstellung angepasst werden, um einen manuellen Gegengewichtsausgleich für den Kran herzustellen. Dies ermöglicht eine sichere Handhabung und Ausrichtung der Last.
- Welche Traglastbereiche sind für den Tiger C-Haken TC-WHG verfügbar?
- Die verfügbaren Traglastbereiche reichen von mindestens 50 kg bis maximal 250 kg. Diese Anpassung ermöglicht den Einsatz des C-Hakens für eine Vielzahl von Lastgrößen.
- Welche Innenhöhe kann beim Tiger C-Haken TC-WHG eingestellt werden?
- Die Innenhöhe ist einstellbar von 400 mm bis maximal 1100 mm. Dies erlaubt die Anpassung an unterschiedliche Werkstückgrößen und Einsatzanforderungen.
- Welche Optionen bietet der Tiger C-Haken TC-WHG bezüglich der Oberfläche?
- Es sind Optionen wie eine vernickelte oder verzinkte Oberfläche verfügbar, sowie eine VA-Ausführung in Edelstahl. Diese Varianten bieten unterschiedliche Korrosionsbeständigkeiten.
- Welche Dokumente werden mit dem Tiger C-Haken TC-WHG geliefert?
- Zum Lieferumfang gehören eine gedruckte Betriebsanleitung in Deutsch und Englisch sowie eine EG-Konformitätserklärung. Diese Dokumente unterstützen die korrekte und sichere Nutzung des Produkts.
- Welche Anpassungen sind für spezielle Anwendungsfälle des Tiger C-Haken TC-WHG möglich?
- Für spezielle Anwendungsfälle kann die Lastaufnahme auf individuelle Anforderungen angepasst werden. Hierfür bietet Tiger Sonderbau-Lösungen an, die angefragt werden können.
