Tiger Balken-Traverse mit verstellbarer Kranaufhängung
/datenblatt/16c7628ec9f24ae98f33a3156762b817
https://www.tigerhebezeuge-shop.de/datenblatt/16c7628ec9f24ae98f33a3156762b817
Datenblatt herunterladen
Tiger Balkentraverse TAV-RS-1-2 – 1 t WLL mit handverstellbarer Kranaufhängung und Wirbellasthaken Tiger Balkentraverse TAV-RS-0,25-2 – 0,25 t WLL mit handverstellbarer Kranaufhängung und Wirbellasthaken #BBD0E0 »
Produktmerkmale
- Typ: TAV-RS-1-2
- Traglast: 1.000 [kg]
- Hakenabstand (L): 1.000-2.000 [mm]
- Ausführung: manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken
- Kranaufhängung Verstellbarkeit: ± 200 [mm]
- Tiger Lasttraverse für den Kranbetrieb
- Aufhängung für Einfachhaken DIN 15401
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Die Tiger Balkentraverse TAV-RS-1-2 ist eine mehrfach verstellbare Krantraverse mit 1 t WLL, handverstellbarer Kranaufhängung und zwei variabel positionierbaren Wirbellasthaken.
Die beiden Wirbellasthaken sind an Verstellelementen mit Handgriffen angebracht und können im vorgesehenen Raster (Maß VR) auf dem Balken umgesetzt werden. Damit lassen sich die Lastaufnahmepunkte flexibel an unterschiedliche Lastabmessungen anpassen. Beide Verstellelemente müssen stets symmetrisch zur Mitte der Traverse angeordnet werden.
Die Kranaufhängung wird von Hand entlang des Trägers verstellt und mit Klemmhebeln in der gewünschten Position arretiert. Für die Einstellung muss die Traverse abgesetzt und die Kranaufhängung lastlos sein. Auf diese Weise kann die Aufhängung gezielt an den Lastschwerpunkt angepasst werden.
Die Kranaufhängung ist für Einfachhaken nach DIN 15401 ausgeführt. Die Traverse ist in RAL 1004 (Goldgelb) lackiert und für den professionellen Einsatz im Kranbetrieb vorgesehen.
Das Lastaufnahmemittel verfügt über ein Typenschild mit Herstellerangabe, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie über einen QR-Code mit Zugriff auf die EG-Konformitätserklärung.
Optionen
- Individuelle Anpassung der Balkentraverse an kundenspezifische Anforderungen auf Anfrage
- Sonderausführungen für abweichende Lastabmessungen oder Einsatzbedingungen auf Anfrage
Lieferumfang
- Tiger Balkentraverse TAV-RS-1-2 mit handverstellbarer Kranaufhängung
- 2 Verstellelemente mit Handgriffen und Wirbellasthaken
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Die verstellbare Kranaufhängung muss in den Lastschwerpunkt positioniert und fixiert werden.
Hinweis zum sicheren Abstellen von TraversenNach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Variante TAV-RS-1-2
| Traglast: | 1.000 [kg] |
|---|---|
| Hakenabstand (L): | 1.000-2.000 [mm] |
| Ausführung: | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken |
| Aufnahmeart: | mit Kranöse |
| BH: | 460 [mm] |
| C: | 20 [mm] |
| Eigengewicht: | 40 [kg] |
| Einsatzart: | für den Kranbetrieb |
| Kranaufhängung Verstellbarkeit: | ± 200 [mm] |
| MW: | 23 [mm] |
| SVL: | 200 [mm] |
| SVR: | 200 [mm] |
| Verstellbereich der Kranöse: | ± 200 [mm] |
| Verstellraster VR je Seite: | 100 [mm] |
| Material: | Stahl |
| Bauhöhe: | 460 [mm] |
| Gesamthöhe: | k.A. [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| A: | 60 [mm] |
| B: | 105 [mm] |
| D: | 15 [mm] |

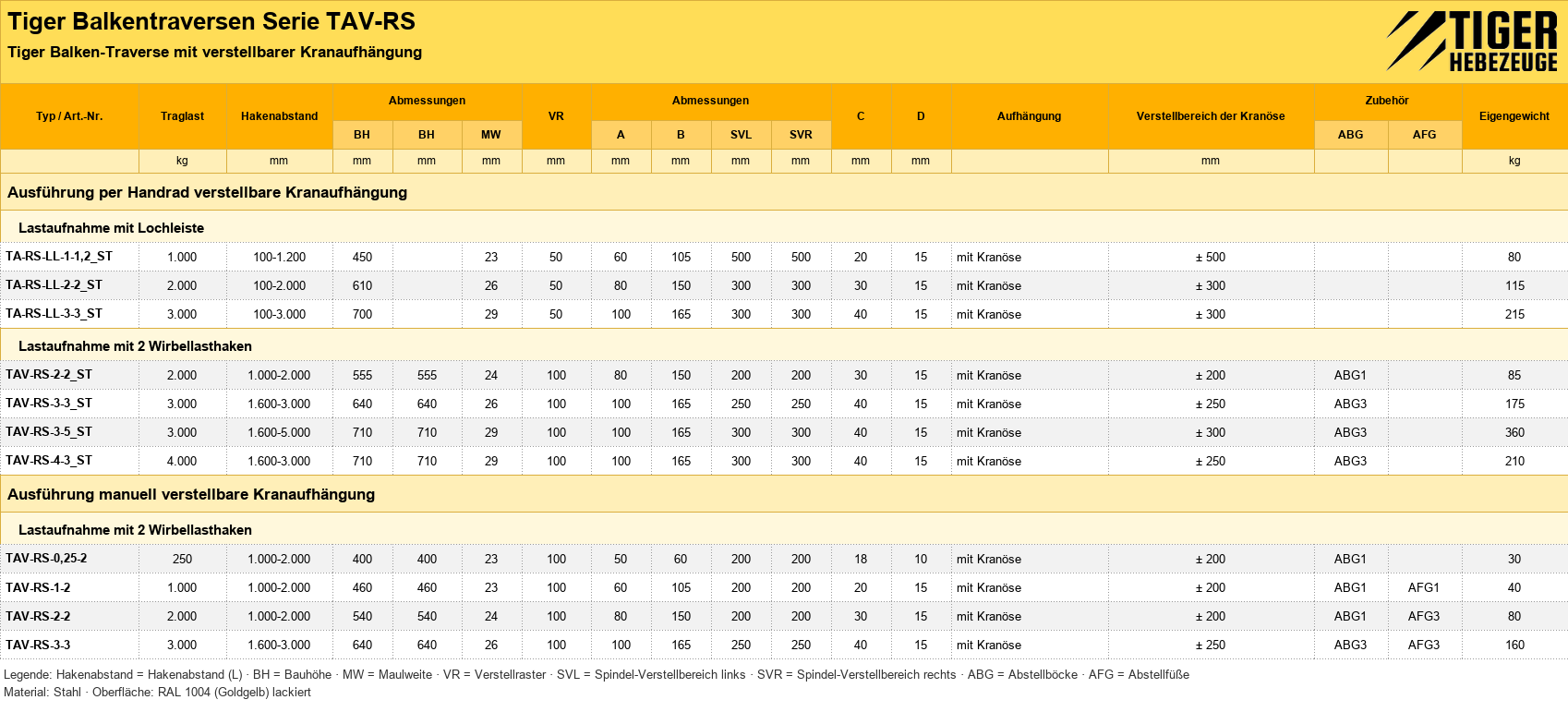

| Produktnummer | Ausführung | Hakenabstand (L) | Kranaufhängung Verstellbarkeit | Traglast | Preis | |
|---|---|---|---|---|---|---|
| TA-RS-LL-1-1,2_ST | per Handrad verstellbare Kranaufhängung, mit Lochleiste | 100-1.200 [mm] | ± 500 [mm] | 1.000 [kg] | 3.255,00 € | Übernehmen |
| TA-RS-LL-2-2_ST | per Handrad verstellbare Kranaufhängung, mit Lochleiste | 100-2.000 [mm] | ± 300 [mm] | 2.000 [kg] | 4.574,00 € | Übernehmen |
| TA-RS-LL-3-3_ST | per Handrad verstellbare Kranaufhängung, mit Lochleiste | 100-3.000 [mm] | ± 300 [mm] | 3.000 [kg] | 4.764,00 € | Übernehmen |
| TAV-RS-0,25-2 | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.000-2.000 [mm] | ± 200 [mm] | 250 [kg] | 1.283,00 € | Übernehmen |
| TAV-RS-1-2 | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.000-2.000 [mm] | ± 200 [mm] | 1.000 [kg] | 1.535,00 € | Übernehmen |
| TAV-RS-2-2 | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.000-2.000 [mm] | ± 200 [mm] | 2.000 [kg] | 1.818,00 € | Übernehmen |
| TAV-RS-2-2_ST | per Handrad verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.000-2.000 [mm] | ± 200 [mm] | 2.000 [kg] | 3.775,00 € | Übernehmen |
| TAV-RS-3-3 | manuell verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.600-3.000 [mm] | ± 250 [mm] | 3.000 [kg] | 2.323,00 € | Übernehmen |
| TAV-RS-3-3_ST | per Handrad verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.600-3.000 [mm] | ± 250 [mm] | 3.000 [kg] | 4.620,00 € | Übernehmen |
| TAV-RS-3-5_ST | per Handrad verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.600-5.000 [mm] | ± 300 [mm] | 3.000 [kg] | 5.387,00 € | Übernehmen |
| TAV-RS-4-3_ST | per Handrad verstellbare Kranaufhängung, mit 2 Wirbellasthaken | 1.600-3.000 [mm] | ± 300 [mm] | 4.000 [kg] | 4.321,00 € | Übernehmen |
FAQ Häufig gestellte Fragen zur krantraverse mit kranaufhängung TAV-RS
- Welche Sicherheitsvorschriften müssen beim Abstellen der Traverse beachtet werden?
- Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
- Wie wird die Kranaufhängung bei der Balken-Traverse TAV-RS verstellt?
- Zum Verstellen der Kranaufhängung muss die Traverse abgesetzt werden, damit die Aufhängung lastlos eingestellt werden kann. Die Arretierung erfolgt durch Klemmhebel.
- Welche technischen Daten sind auf dem Typenschild der Traverse zu finden?
- Auf dem Typenschild sind Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. angegeben. Ein QR-Code ermöglicht den Zugriff auf die EG-Konformitätserklärung.
- In welchem Bereich kann die Traglast der TAV-RS Balkentraverse eingestellt werden?
- Die Traglast der Traverse kann zwischen 250 kg und 3000 kg eingestellt werden.
- Welche Verstellmöglichkeiten bietet die Balken-Traverse hinsichtlich der Hakenabstände?
- Die Hakenabstände sind je nach Variante zwischen 1000 mm und 3000 mm einstellbar.
- Welche Farbbeschichtung hat die Oberfläche der Tiger Balken-Traverse?
- Die Oberfläche der Balken-Traverse ist in RAL 1004 (Goldgelb) lackiert.
- Worauf muss geachtet werden, wenn die Kranaufhängung symmetrisch eingestellt wird?
- Die Verstellelemente müssen immer symmetrisch zur Mitte der Krantraverse eingehängt sein.
- Wie kann die Kranaufhängung der TAV-RS Traverse bei voller Last verstellt werden?
- Es ist möglich, die Kranaufhängung unter Voll-Last zu verstellen.
