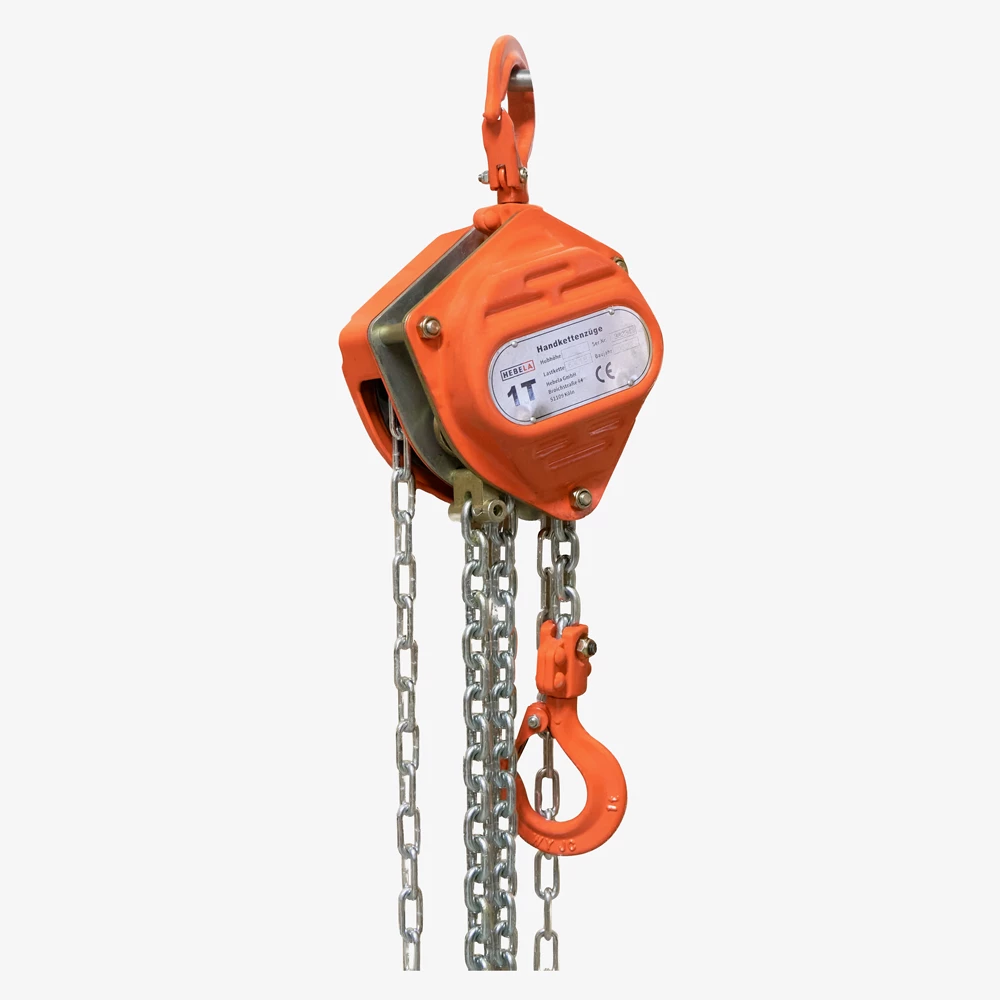

Stirnradflaschenzug - Hand-Kettenzug mit Hakenaufhängung

• Stirnradantrieb und drehbarer Lasthaken mit gekapselter Hakensicherung
• Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung
• Verzinkte Lastkette nach DIN EN 818-7-T für erhöhten Korrosionsschutz (bis 12 m)
• Präzise bearbeitete Führungsrollen für optimalen Ablauf der Lastkette
• Sicherheitsfaktor 4:1
• Robustes Stahlgehäuse
• Langlebig und wartungsfreundlich
• Handkette orange lackiert

Handkettenzug SFZ – Stirnradflaschenzug mit Lastdruckbremse

Professionelles Hebezeug für präzises Heben und Positionieren

Der Kettenzug Serie SFZ bietet eine robuste, kompakte Bauweise mit rollengelagertem Wellen-Mechanismus für besonders leichten Lauf und hohe Langlebigkeit. Das massive Gehäuse, die geschmiedete Sicherheitsbremse und die verzinkte Lastkette nach DIN EN 818‑7‑T garantieren zuverlässige Sicherheit und dauerhafte Einsatzfähigkeit. Zusätzlich ist der Kettenzug gemäß Maschinenrichtlinie 2006/42/EG zertifiziert und verfügt über einen Sicherheitsfaktor von 4:1.

Produktvorteile auf einen Blick

• Hohe Leistung bei kompaktem Design: Tragfähigkeit bis 5 t bei gleichzeitig handlicher Bauform
• Langlebig und sicher: Robustes Gehäuse, zuverlässige Sicherheitsbremse, Sicherheitsfaktor 4:1
• Normkonform und zertifiziert: Erfüllt DIN EN 13157 und Maschinenrichtlinie, ideal für industrielle Anforderungen
• Einfach zu bedienen: Rollengelagertes Getriebe und drehbarer Haken ermöglichen präzises Arbeiten

Technische Merkmale

• Normgerecht: Entspricht DIN EN 13157 und Maschinenrichtlinie 2006/42/EG
• Tragfähigkeit: wählbar von 1.000 kg bis 3.000 kg
• Hubhöhe: variabel zwischen 3 m und 12 m
• Sicherheitsfaktor: 4:1 für maximale Betriebssicherheit
• Rollengelagert: für besonders sanften Lauf und reduzierte Bedienkraft
• Sicherheitsbremse: Geschmiedet, robust und zuverlässig
• Haken & Kette: Verzinkte Last- und Handketten, drehbarer Lasthaken mit Gusssicherung

Potentielle Anwendungsgebiete

• Präzises Heben und Positionieren von Trägern, Rohren, Motoren und Maschinenbauteilen
• Ideal für Einsatzbereiche wie Betriebswerkstätten, Kfz-Wartung, Schweißarbeiten, Baustellen
• Flexible Einsetzbarkeit auf Werkbänken, Hebe- und Transportsystemen

Handling & Bedienung

1. Lasthaken mit Sicherung an der Last befestigen
2. Handkette langsam ziehen, um die Last präzise zu heben oder zu senken
3. Bewegung stoppen – die Sicherheitsbremse hält die Last zuverlässig

Dank des rollengelagerten Getriebes und der ergonomischen Kettenführung ist eine präzise, kraftsparende Bedienung möglich – auch über längere Hubhöhen hinweg.

Sicherheits- und Normhinweise

• Nur für das Heben von Lasten verwenden – nicht zum Heben von Personen
• Regelmäßige Prüfung gemäß Betriebssicherheitsverordnung und DIN EN 13157 erforderlich
• Je nach Einsatzbedingungen (z. B. Feuchtigkeit, Außenbereich) auf Korrosionsschutz achten

Worauf legen Käufer besonders Wert beim Kauf dieses Kettenzuges?

• Zuverlässiges und präzises Heben mit hoher Sicherheitsausstattung
• Normkonforme Qualität für den industriellen Einsatz
• Einfache, ergonomische Bedienbarkeit auch bei häufigem oder präzisem Einsatz
• Robuste Bauweise für dauerhaftes Arbeiten unter anspruchsvollen Bedingungen

Sie suchen einen Stirnradflaschenzug mit TÜV oder eine höhere Tragfähigkeit?

Hierfür haben wir den manuellen Flaschenzug Serie TRALIFT im Sortiment.
