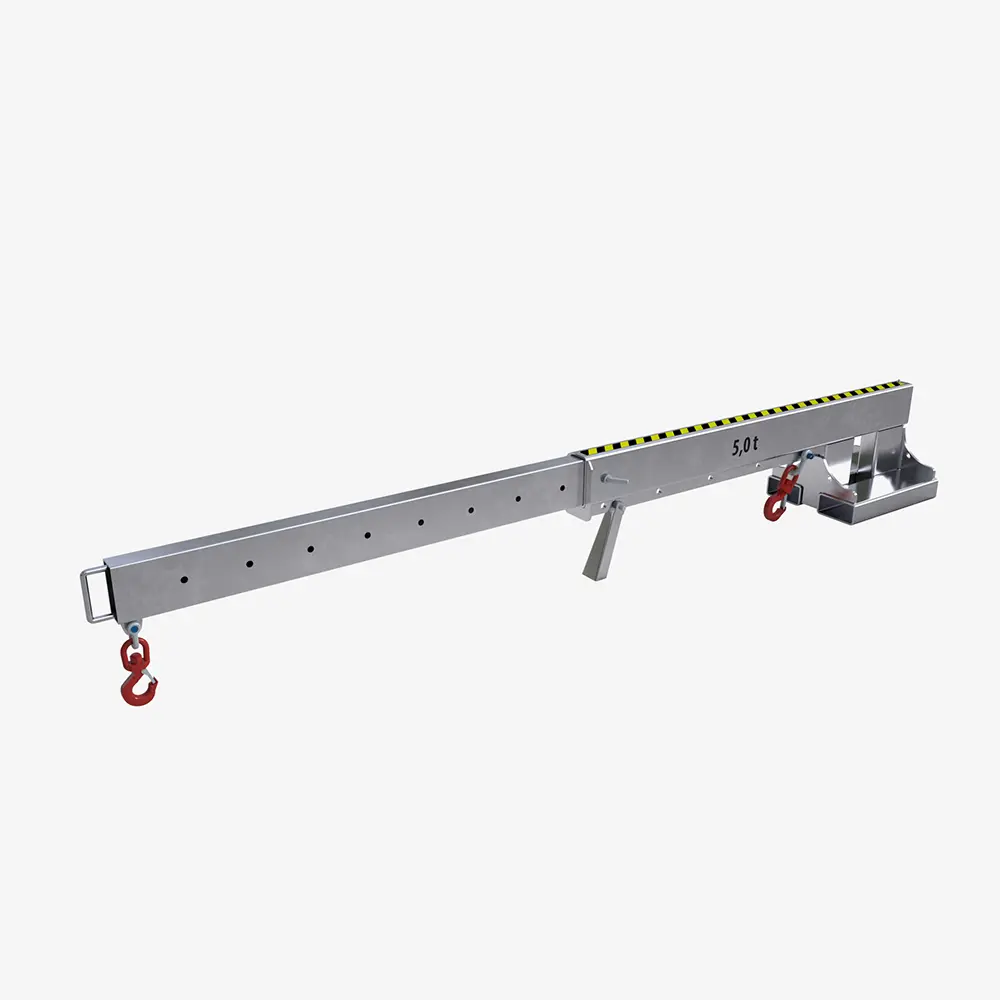

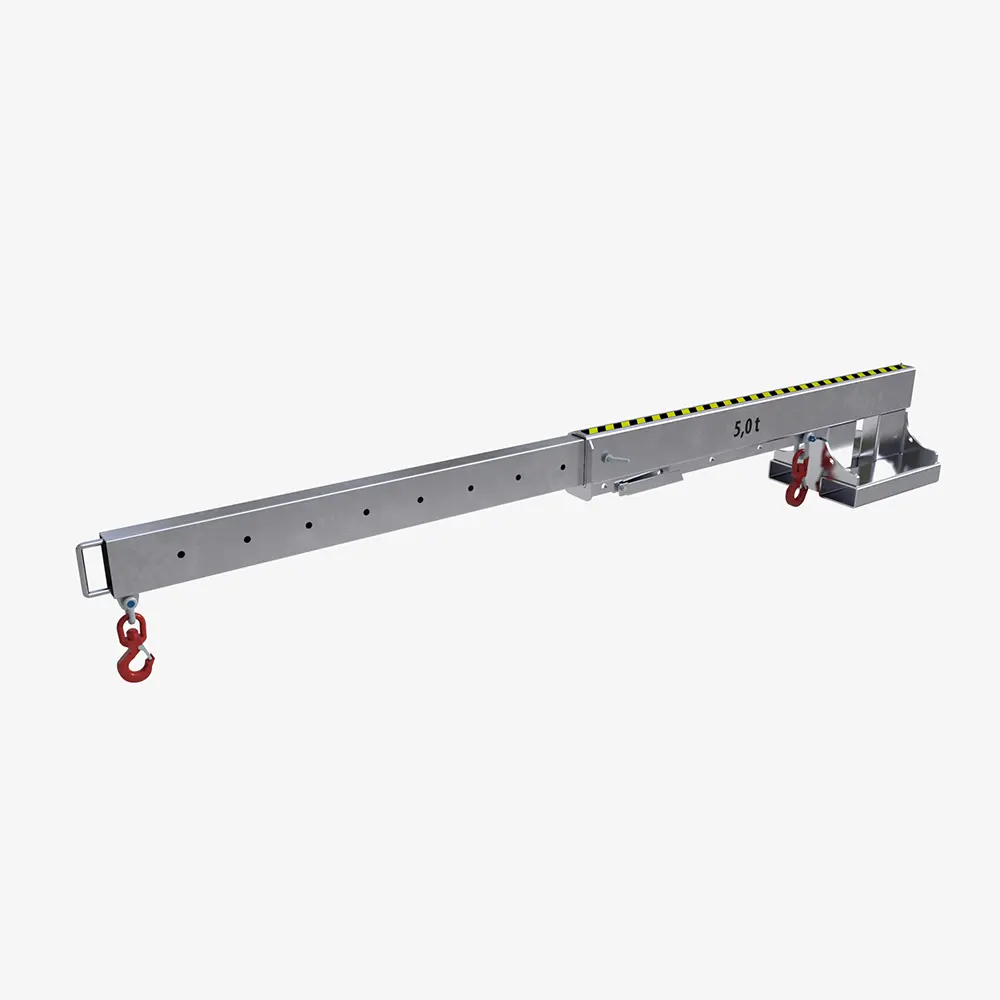

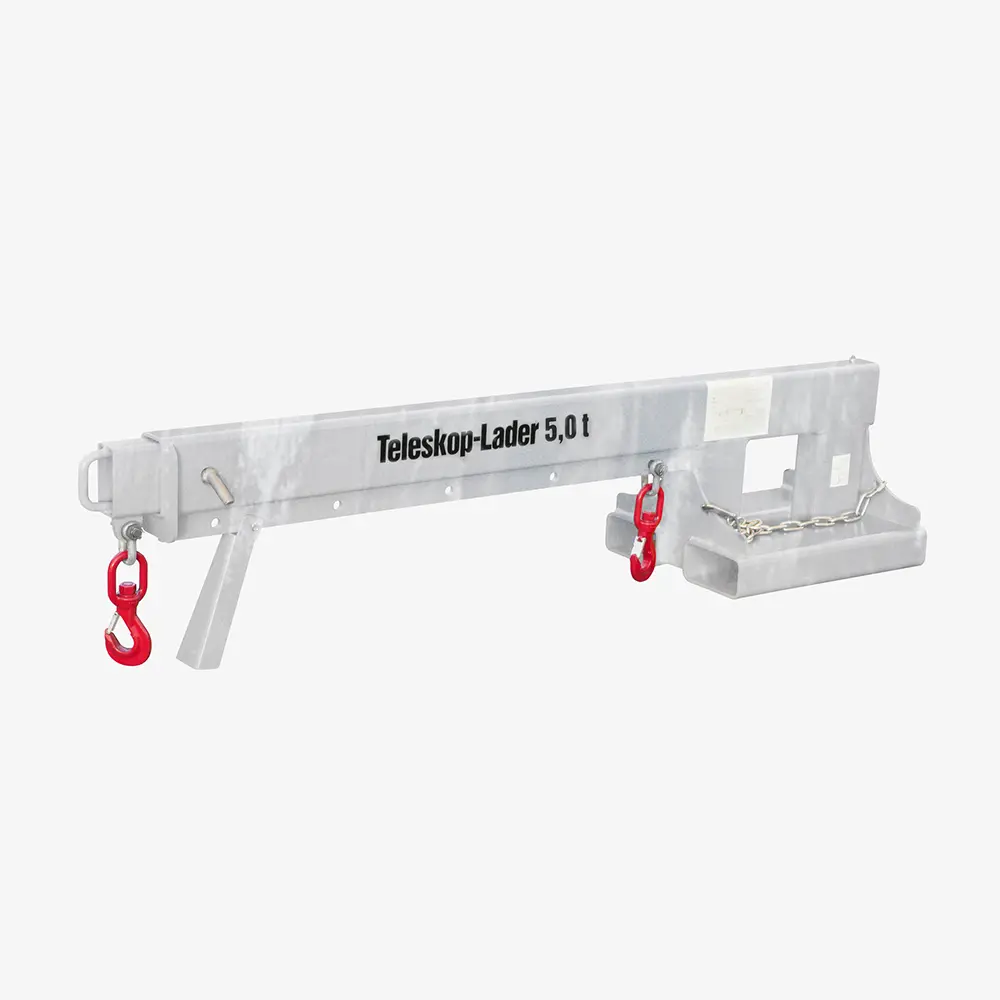

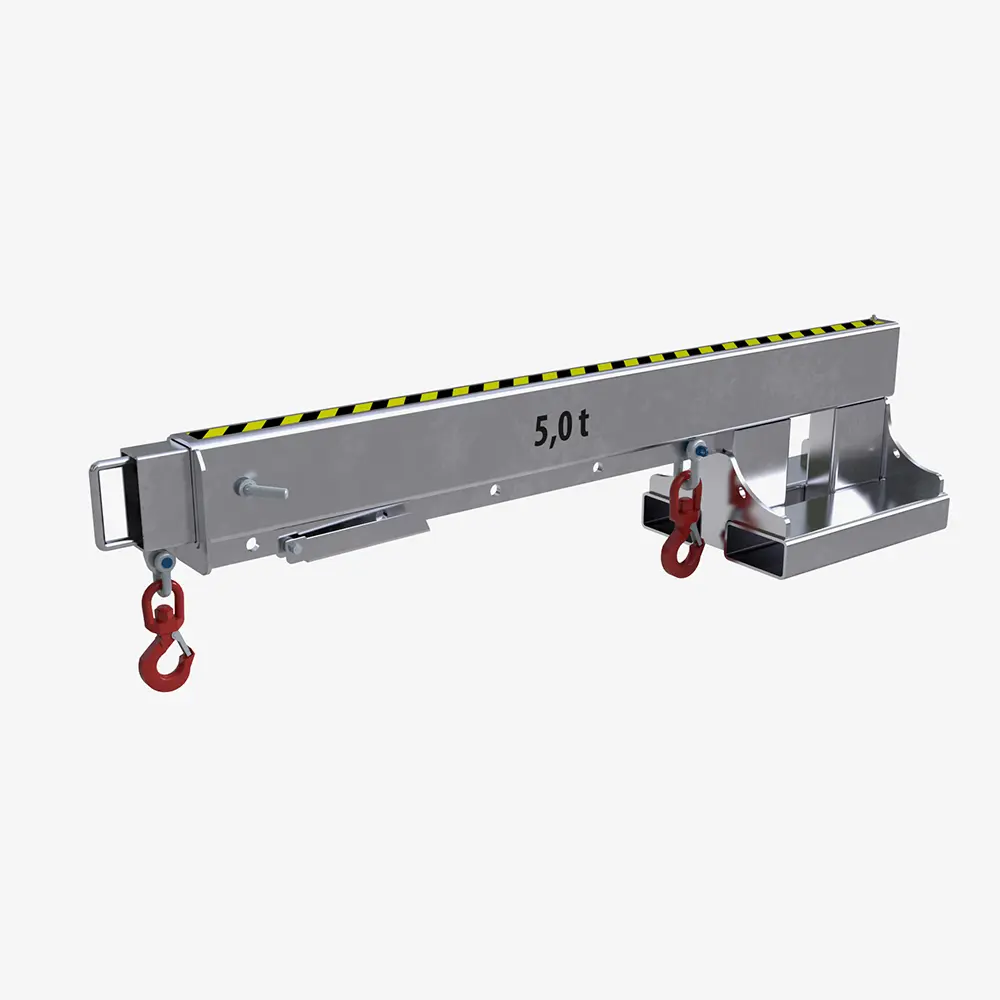

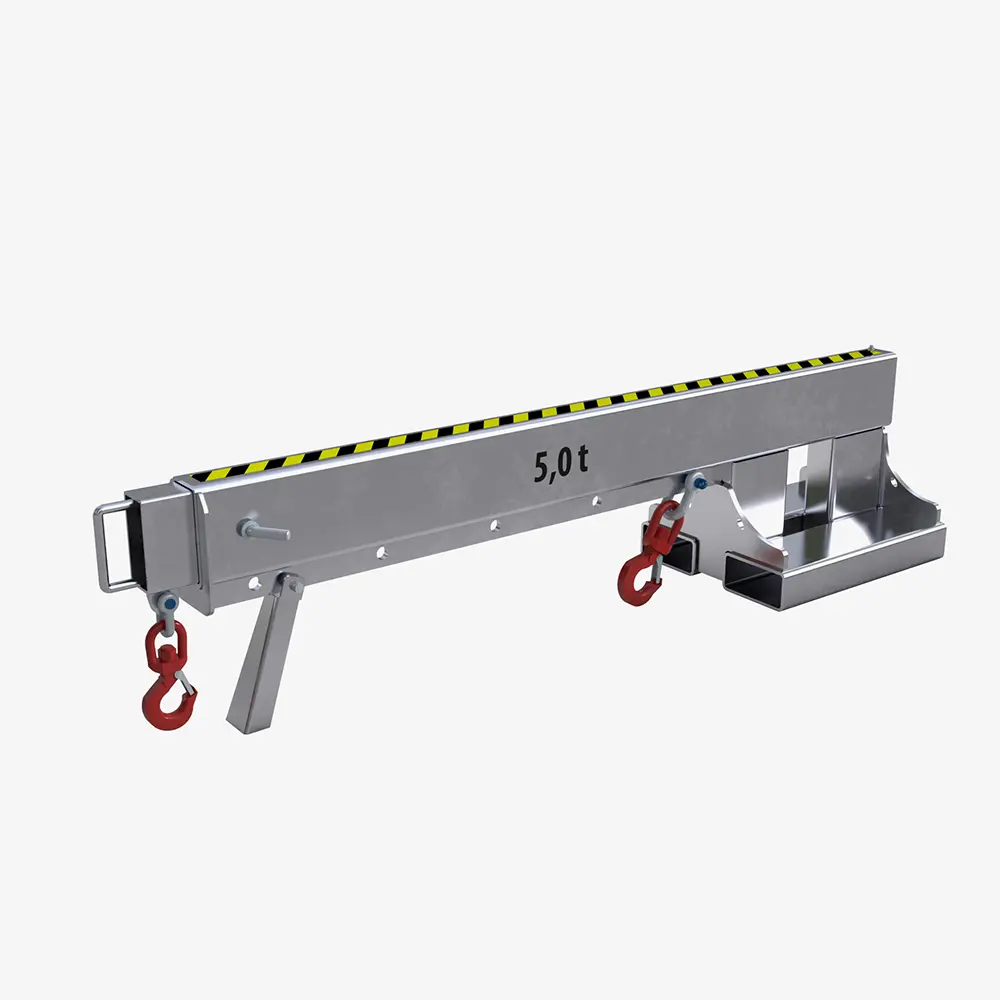

Stapler-Teleskoplader mit als teleskopierbarer Lastarm mit 2 Wirbellasthaken
Teleskop-Staplerlastarm KT - Teleskoplader vergrößert die Reichweite des Staplers Traglast: 5.000 [kg] - Typ KT-5,0-V
Produktmerkmale
- Typ: KT-5,0-V
- Traglast: 5.000 [kg]
- min. Traglast: 950 [kg]
- Oberfläche: feuerverzinkt
- Solider Stapler-Lastarm
- Innenliegender, teleskopierbarer Teil 8-fach ausziehbar
- Jede Position wird mit Steckbolzen gesichert
- Kettensicherung gegen unbeabsichtigtes Abrutschen
- Mit 2 Wirbellasthaken
- Oberfläche: lackiert (2 Farben zur Auswahl) oder verzinkt
Produktbeschreibung
Stapler-Teleskoplader KT mit zwei Lasthaken für mehr Reichweite im Staplerbetrieb
Der Staplerarm der Serie KT ist ein ausziehbarer Stapler-Lastarm zum Aufnehmen und Absetzen angeschlagener Lasten mit vergrößerter Reichweite, beispielsweise über Hindernisse hinweg. Sein innenliegender Teleskopteil ist achtfach ausziehbar und wird in der gewählten Position mit einem Steckbolzen gesichert. Zwei drehbare Wirbellasthaken befinden sich am Festteil und am ausziehbaren Teil; der Hakenabstand reicht von 710 bis 3.655 mm.
Die teleskopierbaren und um 25° geneigten Lastarme für den Staplerbetrieb erweitern den Aktionsradius des Gabelstaplers sowie auch von Deichselstapler und Pratzenstapler.
Reichweite an die Hebeaufgabe anpassen
Wenn die Staplerzinken den benötigten Anschlagpunkt nicht erreichen, lässt sich der Lastarm teleskopisch verlängern. Wählen Sie die Auszugsposition passend zur Aufgabe und beachten Sie die Tragfähigkeitsangaben der konkreten Variante. Eine Kettensicherung wirkt einem unbeabsichtigten Abrutschen des Anbaugeräts vom Stapler entgegen.
Die Serie umfasst Ausführungen der Traglastklassen 2.500 und 5.000 kg. Für jede Klasse stehen die Oberflächen RAL 5012 Lichtblau, RAL 2000 Gelborange und feuerverzinkt zur Auswahl.
Stapleraufnahme und Tragfähigkeit prüfen
Vergleichen Sie vor der Auswahl die Einfahrtaschen mit den Gabelzinken. Maß A beträgt je nach Ausführung 106 oder 116 mm, Maß B 184 mm und Maß C 84 mm. Das Eigengewicht liegt variantenabhängig zwischen 175 und 226 kg und muss bei der Ermittlung der Resttragfähigkeit des Staplers berücksichtigt werden.
Prüfen Sie außerdem das Traglastdiagramm des Staplers sowie Typenschild und Betriebsanleitung des Lastarms. Beim Verfahren sind eine angepasste Geschwindigkeit, bodennaher Transport sowie das Vermeiden von Stoßbelastungen und Pendeln erforderlich.
Kontrolle und Prüfung
Kontrollieren Sie vor jedem Einsatz den Zustand und die Funktion von Haken, Steckbolzen, Kette, Verbindungen und Sicherheitseinrichtungen. Alle gewählten Positionen müssen korrekt gesichert sein. Nach einem Schadensfall oder einem besonderen Vorkommnis, das die Tragfähigkeit beeinflussen kann, ist eine außerordentliche Prüfung erforderlich. Eine wiederkehrende Prüfung muss durch eine zur Prüfung befähigten Person erfolgen.
Der Stapler-Lastarm muss spätestens alle zwölf Monate durch eine zur Prüfung befähigte Person geprüft werden. Abhängig von Einsatzbedingungen und Gefährdungsbeurteilung können kürzere Prüfintervalle erforderlich sein.
Optionen
Lieferumfang
- Teleskop-Lastarm KT mit 2 Wirbel-Lasthaken
- Sicherungskette
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Variante KT-5,0-V
| Traglast: | 5.000 [kg] |
|---|---|
| Abmessungen Grundgerät (L X B x H): | 2.160 x 500 x 525 [mm] |
| Eigengewicht: | 226 [kg] |
| Einfahrtaschen Maß A: | 116 [mm] |
| Einfahrtaschen Maß B: | 184 [mm] |
| Einfahrtaschen Maß C: | 84 [mm] |
| Traglast Hakenabstand Pos. 1 Festteil (710 mm): | 5.000 [mm] |
| Traglast Hakenabstand Pos. 2 Festteil (1.000 mm): | 3.550 [mm] |
| Traglast Hakenabstand Pos. 3 Festteil (1.290 mm): | 2.750 [mm] |
| Traglast Hakenabstand Pos. 4 Festteil (1.590 mm): | 2.250 [mm] |
| Traglast Hakenabstand Pos. 5 Festteil (1.870 mm): | 1.950 [mm] |
| Traglast Hakenabstand Pos. 6 Teleskopteil (2.055 mm): | 1.700 [mm] |
| Traglast Hakenabstand Pos. 7 Teleskopteil (2.290 mm): | 1.550 [mm] |
| Material: | Stahlblech, verzinkt |
| Hakenabstand: | 710 - 3.655 [mm] |
| min. Traglast: | 950 [kg] |
| Oberfläche: | feuerverzinkt |
| Produktnummer | Oberfläche | Traglast | min. Traglast | Preis | |
|---|---|---|---|---|---|
| KT-2,5-BLAU | RAL 5012 (Lichtblau) | 2.500 [kg] | 560 [kg] | 1.379,00 € | Übernehmen |
| KT-2,5-ORANGE | RAL 2000 (Gelborange) | 2.500 [kg] | 560 [kg] | 1.379,00 € | Übernehmen |
| KT-2,5-V | feuerverzinkt | 2.500 [kg] | 560 [kg] | 1.680,00 € | Übernehmen |
| KT-5,0-BLAU | RAL 5012 (Lichtblau) | 5.000 [kg] | 950 [kg] | 1.713,00 € | Übernehmen |
| KT-5,0-ORANGE | RAL 2000 (Gelborange) | 5.000 [kg] | 950 [kg] | 1.713,00 € | Übernehmen |
| KT-5,0-V | feuerverzinkt | 5.000 [kg] | 950 [kg] | 2.136,00 € | Übernehmen |
Teleskoplastarm KT - mehr Reichweite für Stapler, wenn ein direkter Zugang zur Last fehlt
Es gibt Hebeaufgaben, bei denen ein Gabelstapler eigentlich genau die richtige Maschine wäre, weil Tragfähigkeit und Standort passen – nur die Last liegt dort, wo die Gabelzinken wegen Maschinen, Fundamenten, Geländern oder Behältern nicht hinkommen. Dann fehlen keine Tonnen Tragfähigkeit, sondern zwei Meter Reichweite. Genau hier setzt der Teleskoplastarm für Stapler Serie KT an, der vorhandene Gabelzinken in die Aufnahme für einen ausziehbaren Lastarm verwandelt.
Wenn aus drei Metern Abstand plötzlich ein lösbarer Hebevorgang wird
In vollgestellten Produktionshallen verhindern dichte Maschinenaufstellungen, Rohrleitungen oder Fundamente oft den direkten Zugang. Während ein Standard-Staplerarm nur bis zur Reichweite seines Hakens hilft, lässt sich der innenliegende Holm des KT passend zur Aufgabe in acht Positionen herausziehen und mit einem Steckbolzen sichern (Hakenabstand von 710 bis 3.655 mm bei einer konstruktiven Neigung von 25°). Der Stapler bleibt standsicher positioniert, während der Anschlagpunkt an den zwei drehbaren Wirbellasthaken direkt zur Last wandert.
Welche Lasten lassen sich mit dem Staplerarm KT heben?
Der KT ist nicht auf einen Produkttyp festgelegt, sondern eignet sich für alle Lasten, die über geeignete Anschlagpunkte an den Wirbellasthaken aufgenommen werden können – von Elektromotoren, Pumpen und Getrieben über Press- und Spritzgusswerkzeuge, Stahlkonstruktionen und Rohrleitungsbaugruppen bis hin zu schweren Ersatzteilen oder Behältern. Maßgeblich sind Gewicht, Schwerpunkt, Ausladung sowie die zulässige Systemtragkraft.
Anwendungsschwerpunkte im Betrieb
Der KT erweitert die Staplerlogistik in vielen Bereichen, in denen Hindernisse zu überwinden sind:
- Instandhaltung: Erreicht Aggregate, Motoren und Pumpen hinter Maschinenverkleidungen oder Fundamenten.
- Werkzeugbau: Ermöglicht den sicheren Wechsel schwerer Spritzguss- oder Presswerkzeuge trotz Maschinenständern.
- Hindernisüberwindung: Nimmt Lasten über Behälter, Auffangwannen oder nicht befahrbare Produktionsbereiche hinweg auf.
- Stahl- und Anlagenbau: Hilft beim Bereitstellen und Positionieren von Stahlrahmen und Rohrleitungsbaugruppen.
- Produktionslogistik: Schließt die Mechanisierungslücke zwischen Materialtransport (Palette) und direkter Maschinenbeschickung.
Tragfähigkeit, Ausführung und Systemauswahl
Die KT-Serie ist in den Traglastklassen 2.500 kg und 5.000 kg sowie in drei Oberflächenvarianten (RAL 5012 Lichtblau, RAL 2000 Gelborange oder feuerverzinkt) erhältlich. Die maximale Traglast darf jedoch nie isoliert betrachtet werden: Je weiter die Last vom Stapler entfernt aufgenommen wird, desto größer ist das wirkende Lastmoment. Beide Fragen – Lastgewicht und erforderliche Ausladung – müssen stets zusammen betrachtet werden.
KT oder KTH – welche Serie passt besser?
- KT = Reichweite: Teleskopierbarer Lastarm mit konstruktiv festgelegter 25°-Neigung für Aufgaben mit gleichbleibender Höhengeometrie.
- KTH = Reichweite plus Winkelverstellung: Kombiniert die Teleskopfunktion zusätzlich mit einer dreistufigen Höhenverstellung auf 15°, 30° und 45°.
Sicherheit und wiederkehrende Kontrolle
Ein Anbaugerät verändert durch Eigengewicht und Lastschwerpunkt die verbleibende Nutzlast des Staplers; Stapler und Anbaugerät müssen daher immer als Gesamtsystem beurteilt werden. Vor jedem Einsatz sind Wirbellasthaken, Steckbolzen, Sicherungskette und der arretierte Teleskopholm auf einwandfreien Zustand zu prüfen. Unabhängig davon schreibt die UVV eine regelmäßige Prüfung (spätestens alle zwölf Monate) durch eine befähigte Person vor.
