Seilrollenbock für 90 und 180 Grad Umlenkung aus Stahl, eingebaute Seilrolle mit Rillenkugellager
/datenblatt/eb3e334bbb3c495fa3e9ea2ee5b9751b
https://www.tigerhebezeuge-shop.de/datenblatt/eb3e334bbb3c495fa3e9ea2ee5b9751b
Datenblatt herunterladen
Seilrollenbock DSRB-S Seilrolle aus Stahl mit gedrehter Rille und Kugellager max. Zuglast bei 90° Seilumlenkung: 1.100 kg Typ DSRB-S-145/6
Produktmerkmale
- Typ: DSRB-S-145/6
- max. Zuglast bei 90° Seilumlenkung: 1.100 kg
- max. Zuglast bei 180° Seilumlenkung: 800 kg
- für Seil-Ø: 6 mm
- Seilrollenbock mit Kugellager
- Für verschleißarmen Seillauf
Produktbeschreibung
Das Umlenken von Seilen muss hohen Sicherheitskriterien genügen. Die Drahtseilrollen DSR aus Stahl bieten hier ein rundum sicheres Konzept: durch verschleißarmen Seillauf, indem die Seilrille passend zum Seil präzise präzise gedreht wird.
Die Drahtseilrollen zeigen sich variabel in Seil- und Rollendurchmesser (von 80 bis 490 mm) – wobei alle Rollen serienmäßig kugelgelagert geliefert werden.
Optionen
Für dieses Produkt bieten wir derzeit keine Optionen an.
Lieferumfang
- Seilrollenbock für 90 und 180 Grad Umlenkung aus Stahl, eingebaute Seilrolle mit Rillenkugellager DSRB-S-145/6
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

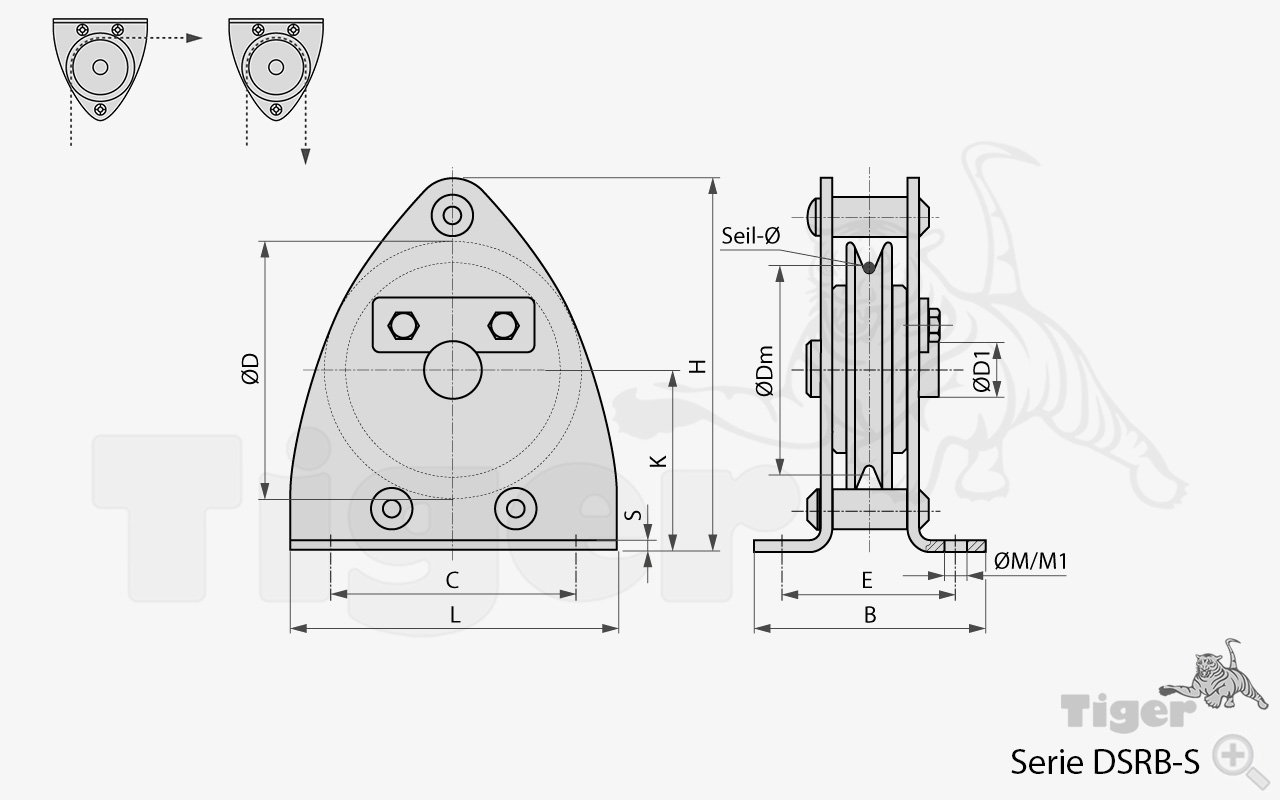

Variante DSRB-S-145/6
| C: | 160 [mm] |
|---|---|
| D1: | 25 [mm] |
| Eigengewicht (ohne Seil): | 7 [kg] |
| M/M1: | 11,5/13 [mm] |
| max. Zuglast bei 90° Seilumlenkung: | 1.100 [kg] |
| ØD: | 145 [mm] |
| Rollen Ø: | 125 [mm] |
| max. Zuglast bei 180° Seilumlenkung: | 800 [kg] |
| für Seil-Ø: | 6 [mm] |
| B: | 125 [mm] |
| E: | 88 [mm] |
| H: | 224 [mm] |
| K: | 110 [mm] |
| L: | 200 [mm] |
| S: | 6 [mm] |
| Produktnummer | für Seil-Ø | max. Zuglast bei 180° Seilumlenkung | max. Zuglast bei 90° Seilumlenkung | Preis | |
|---|---|---|---|---|---|
| DSRB-S-145/6 | 6 [mm] | 800 [kg] | 1.100 [kg] | 185,00 € | Übernehmen |
| DSRB-S-185/8 | 8 [mm] | 1.630 [kg] | 2.300 [kg] | 272,00 € | Übernehmen |
| DSRB-S-270/12 | 9-12 [mm] | 1.800 [kg] | 2.500 [kg] | 522,00 € | Übernehmen |
| DSRB-S-400/16 | 13-16 [mm] | 3.800 [kg] | 5.000 [kg] | 2.118,00 € | Übernehmen |
| DSRB-S-490/20 | 20 [mm] | 6.000 [kg] | 8.000 [kg] | 3.106,00 € | Übernehmen |
| DSRB-S-90/4 | 3-4 [mm] | 500 [kg] | 700 [kg] | 110,00 € | Übernehmen |
| DSRB-S-90/6 | 5-6 [mm] | 500 [kg] | 700 [kg] | 139,00 € | Übernehmen |
