Mobiler Elektro-Portalkran für Hallen – unter Last verfahrbarer Bockkran bis 3.200 kg

• Typ: MPK-E-3-2
• Kettenzug: elektrisch mit Elektrofahrwerk
• Traglast: 3.200 [kg]
• Lichte Höhe LH: max. 5.000 [mm]
• Lichte Breite LB: max. 5.000 [mm]
• Tragfähigkeit: max. 3.200 kg
• Elektrisch angetriebener Portalkran, auch unter Volllast verfahrbar
• Schienenloses Verfahren auf ebenem, festem und tragfähigem Hallenboden
• Geradeausfahrt, Kurvenfahrt und Drehen auf der Stelle möglich
• 2 frequenzgesteuerte Getriebemotoren mit einer Fahrgeschwindigkeit von max. 10 m/min
• 2 Doppel-Lenkrollen aus Polyurethan mit 200 mm Durchmesser
• 4 elektrische Kontaktpuffer zur zusätzlichen Sicherheit beim Anfahren von Hindernissen
• Bedienung des Kranes über Funkfernsteuerung
• Radstand: 2.000 mm
• Eigengewicht: ca. 1.000 kg
• Stromanschluss: 400 V / 50 Hz, CEE-Anbaustecker 16 A
• Mit manuellem oder elektrischem Hebezeug ausrüstbar
• Oberfläche: Orange lackiert

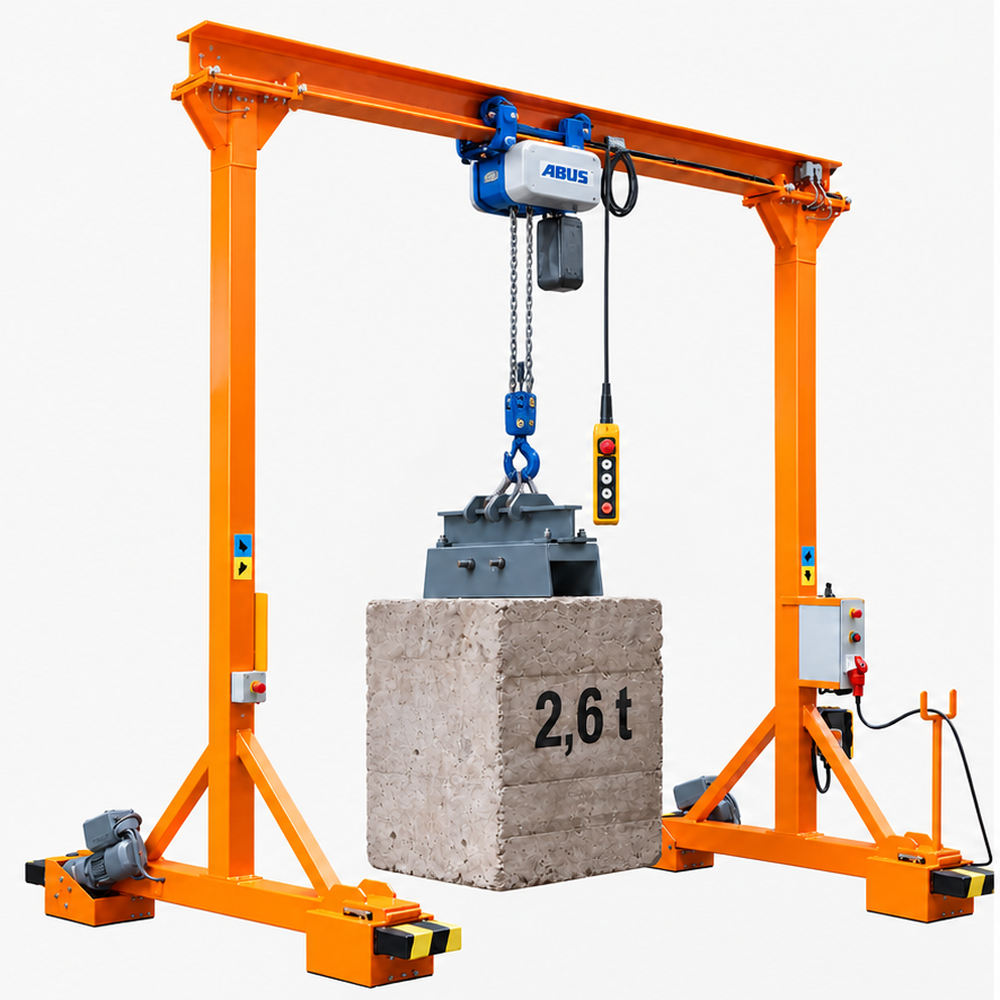

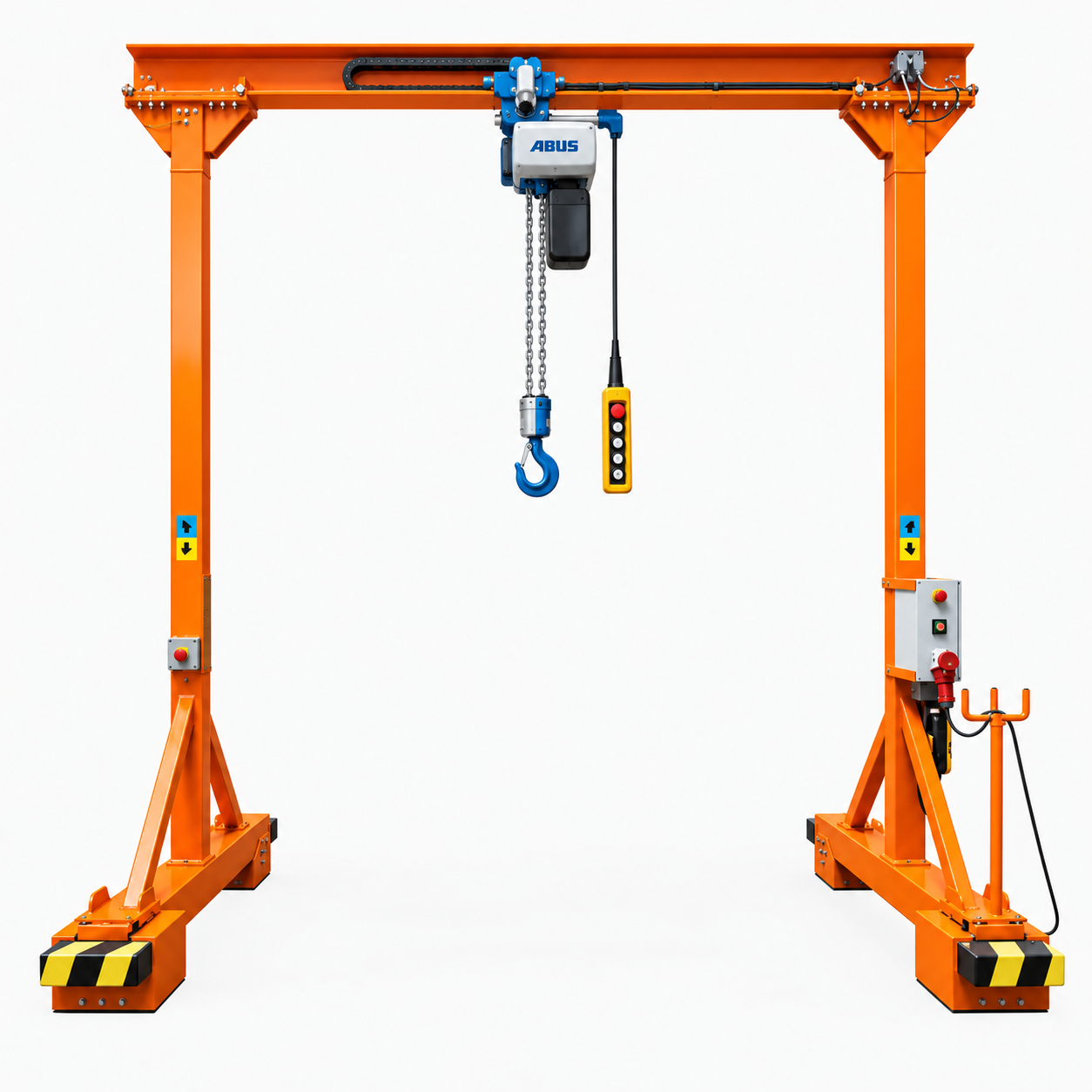

Der mobile Elektro-Portalkran MPK-E-3-2 ist ein elektrisch verfahrbarer Bockkran mit ABUS-Elektrokettenzug und Elektrofahrwerk für das Heben, Positionieren und Transportieren schwerer Lasten innerhalb von Industrie- und Produktionshallen. Mit einer Tragfähigkeit von bis zu 3.200 kg ermöglicht diese Ausführung einen weitgehend elektrisch unterstützten Materialtransport, ohne dass fest installierte Kranschienen erforderlich sind.

Ein wesentlicher Vorteil des MPK-E-3-2 ist seine hohe Beweglichkeit: Der Portalkran kann geradeaus und in Kurven fahren sowie auf der Stelle drehen. Die robuste Stahlkonstruktion erlaubt auch das Verfahren unter Volllast, sofern ein ebener, fester und ausreichend tragfähiger Hallenboden vorhanden ist und die zulässige Tragfähigkeit eingehalten wird.

Elektrischer Kranfahrantrieb mit Funkfernsteuerung
Zwei frequenzgesteuerte Getriebemotoren übernehmen den elektrischen Fahrantrieb und ermöglichen Fahrgeschwindigkeiten von bis zu 10 m/min. Zwei Doppel-Lenkrollen aus Polyurethan mit einem Durchmesser von 200 mm unterstützen die Kurvenfahrt. Die Funkfernsteuerung ermöglicht die komfortable Bedienung der Kranfahrbewegungen aus einer geeigneten Position.

ABUS-Elektrokettenzug GM8 mit elektrischem Fahrwerk
Der MPK-E-3-2 ist mit dem GM8-3200.5-2-EF36-200-5 ausgestattet. Das Hebezeug besitzt eine Tragfähigkeit von 3.200 kg und ermöglicht das motorische Heben und Senken schwerer Lasten. Zwei Hubgeschwindigkeiten für Haupt- und Feinhub unterstützen die kontrollierte und präzise Positionierung von Werkstücken und Maschinenbauteilen.

Das integrierte Elektrofahrwerk ermöglicht zusätzlich das motorische Verfahren des Kettenzugs entlang der Kranbrücke. Dadurch können Lasten innerhalb des Arbeitsbereichs elektrisch bewegt werden, ohne das Fahrwerk manuell verschieben zu müssen. Der Elektrokettenzug verfügt über eine Hängetastersteuerung und eine Überlastsicherung durch Rutschkupplung.

Elektrische Energieversorgung mit Energiekette
Für die Versorgung des elektrischen Hebezeugs ist eine Energiekette in der Kranbrücke vorgesehen. Die kraninterne Stromzuführung ist über Steckverbindungen fest verkabelt. Der elektrische Anschluss des Portalkrans erfolgt über 400 V / 50 Hz mit einem 16-A-CEE-Anbaustecker an einer Kranstütze.

Zusätzliche Sicherheit durch elektrische Kontaktpuffer
Vier elektrische Kontaktpuffer unterstützen den sicheren Fahrbetrieb beim Anfahren von Hindernissen. Die Kombination aus frequenzgesteuertem Kranfahrantrieb, Funkfernsteuerung und elektrisch angetriebenem Hebezeug unterstützt einen kontrollierten Materialtransport im industriellen Hallenbetrieb.

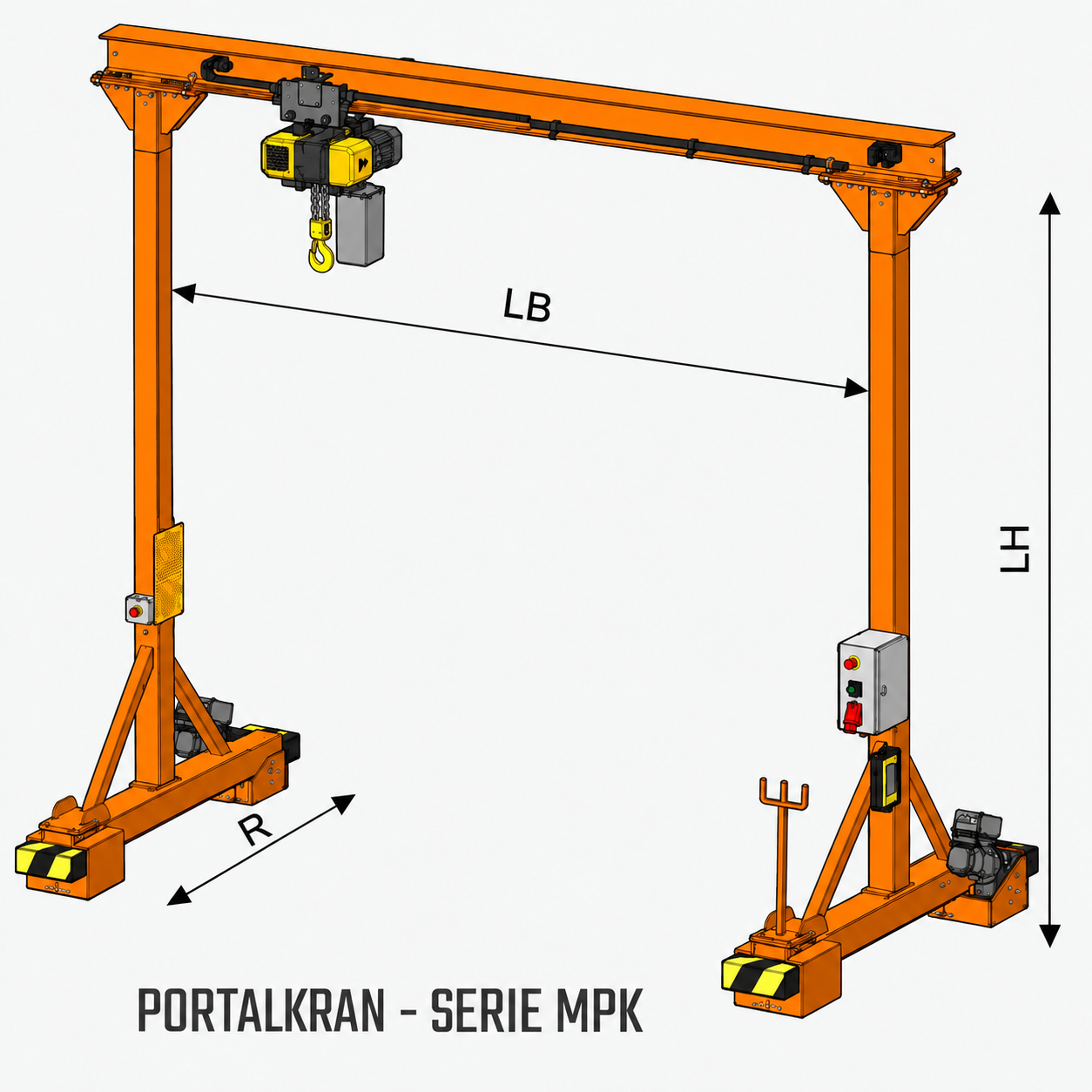

Abmessungen und Konstruktion
Mit einer lichten Höhe und Breite von jeweils bis zu 5.000 mm bietet die Baureihe Platz für unterschiedlichste Hebe- und Transportaufgaben. Der Radstand beträgt 2.000 mm. Das Eigengewicht des Grundkrans liegt bei ca. 1.000 kg, zuzüglich des montierten Elektrokettenzugs und seiner elektrischen Ausstattung.

Einsatzbereiche
Der MPK-E-3-2 eignet sich besonders für den Maschinenbau, die industrielle Fertigung, Montage und Instandhaltung. Typische Anwendungen sind das Anheben und präzise Positionieren schwerer Maschinenbauteile, Werkstücke oder Baugruppen sowie deren Transport zwischen verschiedenen Arbeitsstationen. Durch den elektrisch angetriebenen Kran, das motorische Fahrwerk und den Elektrokettenzug bietet diese Ausführung eine komfortable Lösung für wiederkehrende Hebe- und Transportprozesse in Industriehallen.

Für den mobilen Elektro-Portalkran MPK-3-2 werden derzeit keine zusätzlichen Optionen angeboten.

• Mobiler Elektro-Portalkran MPK-3-2 mit elektrischem Fahrantrieb
• El. Kettenzug mit Elektrofahrwerk: GM8-3200.5-2-EF36-200-5
• 2 frequenzgesteuerte Getriebemotoren
• 2 Doppel-Lenkrollen aus Polyurethan
• 4 elektrische Kontaktpuffer
• Funkfernsteuerung zur Bedienung des Portalkrans
• Elektrischer Anschluss über CEE-Anbaustecker 16 A (400 V / 50 Hz)
