Maschinenheber ECO-Jack® für externe Pumpen, 700 bar
/datenblatt/7bd844dbf55247fab44fb43045ff8237
https://www.tigerhebezeuge-shop.de/datenblatt/7bd844dbf55247fab44fb43045ff8237
Datenblatt herunterladen
Universal Maschinenheber ECO-Jack® EJ-XR für externe Pumpen Traglast auf der Kopfplatte: 4.500 kg Typ EJ-45-4XR
Produktmerkmale
- Typ: EJ-45-4XR
- Traglast auf der Kopfplatte: 4.500 kg
- Traglast auf der Lasche: 3.600 kg
- Arbeitsdruck: 700 bar
- Patentierte Hebelasche
Die Verstellung der Hebelasche mit nur einer Hand ohne Kippbewegung gewährleistet ein sicheres Anheben der Last. - Integriertes Federrückzugssystem
Zum automatischen Rückzug der Hubeinheit in die Ausgangsposition. - Geringes Eigengewicht
Eine Gewichtsreduzierung um bis zu 30% gegenüber vergleichbaren Geräten wird erreicht durch hochwertiges Material und verbesserte Konstruktion. - Exakte Führungen
sorgen für präzise Hub- und Senkbewegungen und garantieren eine lange Lebensdauer. - Feindosierbares Ablassventil
Ermöglicht punktgenaues Absenken mit einer präzise gesteuerten Senkgeschwindigkeit. - Schwenkfüße
Die die zu hebende Last sichern, indem sie ein Kippen des Maschinenhebers verhindern. Sollte einmal kein Platz für die Stützfüße sein, kann man diese zur Seite schwenken. - Hydraulikanschluss
Bietet die Möglichkeit, externe Pumpen tropffrei anzuschließen. - Seitlich angebrachte Griffe
Stehen nicht nach oben über und müssen deshalb auch nicht bei einem Einsatz mit Hub auf der Kopfplatte entfernt werden. Die seitlichen Griffe ermöglichen eine einfache und optimale Positionierung unter der Last.
Produktbeschreibung

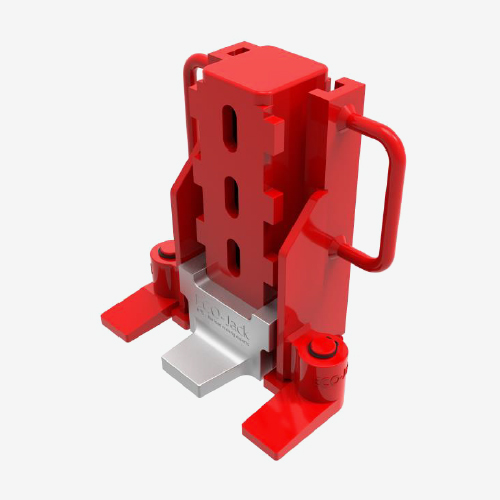

Universal Maschinenheber ECO-Jack® EJ-XR für externe Pumpen
Hebegeräte der ECO-Jack® XR-Serie benötigen im Gegensatz zu den anderen ECO-Jack®-Serie eine externe Pumpe zum Betrieb und verfügen über ein integriertes Federrückzugsystem.
Dieses vereinfacht und beschleunigt das Arbeiten unter beengten Bedingungen und beim Einsatz mehrerer Maschinenheber.
Die kompakte Bauweise ohne Pumpe führt zu einer Gewichtsreduzierung um bis zu 30 %. Dies ermöglicht bei einfachster Handhabung einen optimalen Einsatz unter Extrembedingungen.
Durch den Anschluss einer externen Pumpe wird die gleichzeitige Bedienung an mehreren ECO-Jack ® XR-Serie und SX-Serie Maschinenhebern durch eine Person möglich.
Druck zu hoch?
Die ECO-Jack® SX-Serie wird im Unterschied zur baugleichen XR-Serie ohne Federrückzugsystem und mit nur 520 bar Druck betrieben.
Bei Bedarf bitte einfach anfragen!
Zubehör (auf Anfrage)
- Positionierwagen Typ PW500 für Maschinenheber EJ-500-3XR
Optionen
Für dieses Produkt bieten wir derzeit keine Optionen an.
Lieferumfang
- Hydraulikheber ECO-Jack® EJ-45-4XR
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

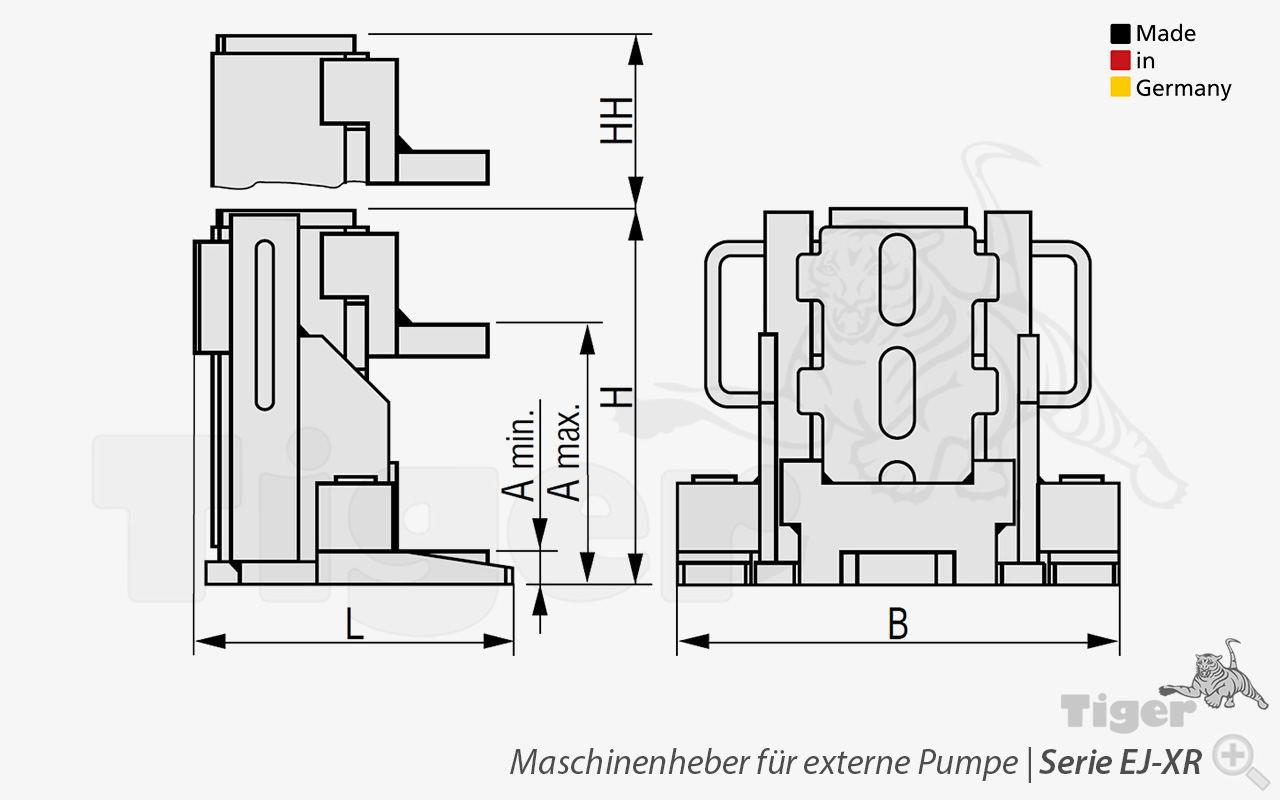

Variante EJ-45-4XR
| Eigengewicht: | 15,5 [kg] |
|---|---|
| Hubhöhe HH: | 133 [mm] |
| max. Verstellbarkeit A: | 4 x 58 [mm] |
| min. Ansetzhöhe A: | 15 [mm] |
| Ölmenge im Tank / Zylinder: | 100 [ml] |
| Traglast auf der Kopfplatte: | 4.500 [kg] |
| Traglast auf der Lasche: | 3.600 [kg] |
| Hub bei NH (Normalhub) / SH (Schnellhub): | gem. externer Pumpe [mm] |
| Arbeitsdruck: | 700 [bar] |
| Abmessungen (L x B x H): | 183 x 228 x 252 [mm] |
| Oberfläche: | RAL 3000 (Feuerrot) lackiert |
| Produktnummer | Arbeitsdruck | Traglast auf der Kopfplatte | Traglast auf der Lasche | Preis | |
|---|---|---|---|---|---|
| EJ-100-3XR | 700 [bar] | 10.000 [kg] | 8.000 [kg] | 1.307,00 € | Übernehmen |
| EJ-150-3XR | 700 [bar] | 15.000 [kg] | 12.000 [kg] | 1.939,00 € | Übernehmen |
| EJ-230-3XR | 700 [bar] | 23.000 [kg] | 18.400 [kg] | 2.663,00 € | Übernehmen |
| EJ-300-3XR | 700 [bar] | 30.000 [kg] | 24.000 [kg] | 3.718,00 € | Übernehmen |
| EJ-45-4XR | 700 [bar] | 4.500 [kg] | 3.600 [kg] | 886,00 € | Übernehmen |
| EJ-500-3XR | 700 [bar] | 50.000 [kg] | 40.000 [kg] | 7.316,00 € | Übernehmen |
FAQ Häufig gestellte Fragen zur Hydraulikpumpe 700 bar EJ-XR
- Welche hydraulische Druckkapazität hat der Maschinenheber?
- Der Maschinenheber ECO-Jack ® EJ-XR hat eine hydraulische Druckkapazität von 700 bar.
- Warum benötigt die ECO-Jack XR-Serie eine externe Pumpe?
- Sie benötigt im Gegensatz zu anderen Serien eine externe Pumpe für den Betrieb und ermöglicht dadurch auch den gleichzeitigen Betrieb mehrerer Heber.
- Welches Rückzugsystem ist im ECO-Jack XR integriert?
- Der ECO-Jack XR verfügt über ein integriertes Federrückzugsystem, das den automatischen Rückzug der Hubeinheit in die Ausgangsposition erleichtert.
- Wie viel Gewichtseinsparung bietet der ECO-Jack XR im Vergleich zu ähnlichen Geräten?
- Der ECO-Jack XR bietet eine Gewichtsreduzierung um bis zu 30 % durch seine kompakte Bauweise und hochwertigen Materialien.
- Welche Funktion haben die Schwenkfüße am Maschinenheber?
- Die Schwenkfüße sichern die zu hebende Last, indem sie ein Kippen verhindern und ermöglichen Anpassungen bei Platzmangel.
- Wie wird das Ablassventil des ECO-Jack XR beschrieben?
- Das feindosierbare Ablassventil ermöglicht ein punktgenaues Absenken mit präzise gesteuerter Senkgeschwindigkeit.
- Welche Traglast kann auf der Kopfplatte des ECO-Jack XR aufgenommen werden?
- Die Traglast auf der Kopfplatte des ECO-Jack XR beträgt zwischen 4500 und 50000 kg.
- Wie beeinflussen die seitlich angebrachten Griffe die Handhabung des Heber?
- Die seitlichen Griffe ermöglichen eine einfache Positionierung unter der Last und müssen bei einem Einsatz mit Hub auf der Kopfplatte nicht entfernt werden.
