Kettenzug mit Haspel-Rollkatze, extrem kurze Bauart - Hadef Flaschenzug mit Haspelkatze
Treffen Sie Ihre Auswahl:
Serie:
HDF-HH-EK
Ausgewählte Variante:
HDF-HH-29-12-1000-2-B-3

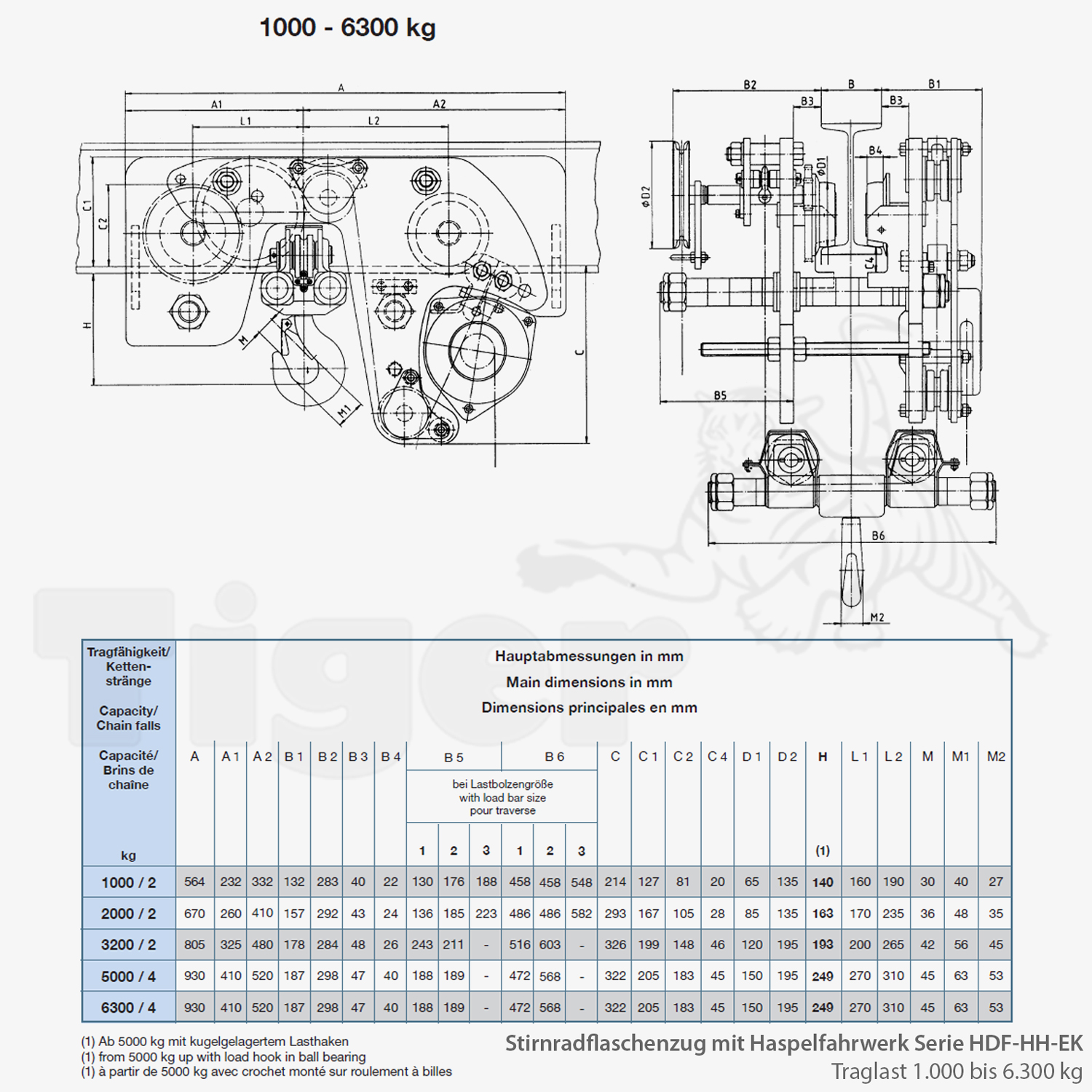

Hadef Stirnradflaschenzug HDF-HH-EK mit Haspelkatze in extrem verkürzter Ausführung für Einschienensystem
Produktmerkmale
- Industriequalität aus Deutschland
- Solider Handkettenzug mit Laufkatze von Hadef
- Fahrwerk mit ausgezeichneten Laufeigenschaften
- Extrem verkürzte Ausführung für niedrige Deckenhöhen
- Mit Rutschkupplung
- Mit zwei Rastbolzen
- Verzinkte RUD Qualitätslastkette nach EN 818-7-T
- Verzinkte Handkette nach DIN 766
Produktbeschreibung
Robuster Stirnradflaschenzug mit Roll-Fahrwerk HDF-HH-EK als zuverlässiges Hebezeug für den Kranbetrieb.
Das Baumaß wurde sehr kurz gehalten, damit auch niedrige Hallenhöhen optimal genutzt werden.
Typen ab 5 t besitzen darüber hinaus einen kugelgelagerten, drehbaren Lasthaken.
Durch Ziehen an einem der Stränge der endlosen Handkette des Hubwerkes wird die Last gehoben oder gesenkt.
Die Lastdruckbremse verhindert das selbsttätige Senken der Last nach Loslassen der Handkette.
In Verbindung mit Haspelfahrwerken wird durch Ziehen an der Handkette das Fahrwerk nach links oder rechts verfahren.
Zusätzliche Mehrmeter können einfach als Option hinzugekauft werden.
Für z. B. 10 m Hub werden somit 5 Stk. Mehrmeter-Option zusätzlich benötigt, da wir alle Typen bis 5 m Hub bereits standardisiert haben.
Zukaufbares Zubehör
Optionen
- mit Elektro- oder Druckluftantrieb
- als ATEX Ausführung
- mit Aufhängebolzen
- mit Feststellvorrichtung
- in verzinkter Ausführung
- mit CX-Medium Anstrich Jotun System 1-82 nach ISO 12944 (Hochleistungs-Korrosionsschutz)
Lieferumfang
- Manueller Flaschenzug Hadef HDF-HH-EK mit Haspel-Laufkatze
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung
Sicherheitshinweis
Variante HDF-HH-29-12-1000-2-B-3
für Trägerflanschbreite: | 151-220 [mm] |
---|---|
Hubhöhe: | 3.000 [mm] |
Kleinstes Hakenmaß: | 140 [mm] |
Lastkettenstärke: | 5 x 15 [mm] |
Tragkraft: | 1.000 [kg] |
Produktnummer | Hubhöhe | Tragkraft | für Trägerflanschbreite | Preis | |
---|---|---|---|---|---|
HDF-HH-29-12-1000-2-A-3 | 3.000 [mm] | 1.000 [kg] | 74-150 [mm] | 4.136,00 € | Übernehmen |
HDF-HH-29-12-1000-2-A-4 | 4.000 [mm] | 1.000 [kg] | 74-150 [mm] | 4.266,00 € | Übernehmen |
HDF-HH-29-12-1000-2-A-5 | 5.000 [mm] | 1.000 [kg] | 74-150 [mm] | 4.397,00 € | Übernehmen |
HDF-HH-29-12-1000-2-B-3 | 3.000 [mm] | 1.000 [kg] | 151-220 [mm] | 4.215,00 € | Übernehmen |
HDF-HH-29-12-1000-2-B-4 | 4.000 [mm] | 1.000 [kg] | 151-220 [mm] | 4.346,00 € | Übernehmen |
HDF-HH-29-12-1000-2-B-5 | 5.000 [mm] | 1.000 [kg] | 151-220 [mm] | 4.476,00 € | Übernehmen |
HDF-HH-29-12-1000-2-C-3 | 3.000 [mm] | 1.000 [kg] | 221-310 [mm] | 4.293,00 € | Übernehmen |
HDF-HH-29-12-1000-2-C-4 | 4.000 [mm] | 1.000 [kg] | 221-310 [mm] | 4.423,00 € | Übernehmen |
HDF-HH-29-12-1000-2-C-5 | 5.000 [mm] | 1.000 [kg] | 221-310 [mm] | 4.554,00 € | Übernehmen |
HDF-HH-29-12-10000-2-3 | 3.000 [mm] | 10.000 [kg] | 155-310 [mm] | 16.376,00 € | Übernehmen |
HDF-HH-29-12-10000-2-4 | 4.000 [mm] | 10.000 [kg] | 155-310 [mm] | 16.708,00 € | Übernehmen |
HDF-HH-29-12-10000-2-5 | 5.000 [mm] | 10.000 [kg] | 155-310 [mm] | 17.039,00 € | Übernehmen |
HDF-HH-29-12-12000-2-3 | 3.000 [mm] | 12.000 [kg] | 155-310 [mm] | 18.170,00 € | Übernehmen |
HDF-HH-29-12-12000-2-4 | 4.000 [mm] | 12.000 [kg] | 155-310 [mm] | 18.501,00 € | Übernehmen |
HDF-HH-29-12-12000-2-5 | 5.000 [mm] | 12.000 [kg] | 155-310 [mm] | 18.832,00 € | Übernehmen |
HDF-HH-29-12-16000-4-3 | 3.000 [mm] | 16.000 [kg] | 185-310 [mm] | 25.441,00 € | Übernehmen |
HDF-HH-29-12-16000-4-4 | 4.000 [mm] | 16.000 [kg] | 185-310 [mm] | 26.022,00 € | Übernehmen |
HDF-HH-29-12-16000-4-5 | 5.000 [mm] | 16.000 [kg] | 185-310 [mm] | 26.604,00 € | Übernehmen |
HDF-HH-29-12-2000-2-A-3 | 3.000 [mm] | 2.000 [kg] | 82-156 [mm] | 5.430,00 € | Übernehmen |
HDF-HH-29-12-2000-2-A-4 | 4.000 [mm] | 2.000 [kg] | 82-156 [mm] | 5.594,00 € | Übernehmen |
HDF-HH-29-12-2000-2-A-5 | 5.000 [mm] | 2.000 [kg] | 82-156 [mm] | 5.759,00 € | Übernehmen |
HDF-HH-29-12-2000-2-B-3 | 3.000 [mm] | 2.000 [kg] | 157-210 [mm] | 5.509,00 € | Übernehmen |
HDF-HH-29-12-2000-2-B-4 | 4.000 [mm] | 2.000 [kg] | 157-210 [mm] | 5.674,00 € | Übernehmen |
HDF-HH-29-12-2000-2-B-5 | 5.000 [mm] | 2.000 [kg] | 157-210 [mm] | 5.838,00 € | Übernehmen |
HDF-HH-29-12-2000-2-C-3 | 3.000 [mm] | 2.000 [kg] | 211-306 [mm] | 5.587,00 € | Übernehmen |
HDF-HH-29-12-2000-2-C-4 | 4.000 [mm] | 2.000 [kg] | 211-306 [mm] | 5.751,00 € | Übernehmen |
HDF-HH-29-12-2000-2-C-5 | 5.000 [mm] | 3.200 [kg] | 211-306 [mm] | 5.916,00 € | Übernehmen |
HDF-HH-29-12-20000-4-3 | 3.000 [mm] | 20.000 [kg] | 185-310 [mm] | 30.008,00 € | Übernehmen |
HDF-HH-29-12-20000-4-4 | 4.000 [mm] | 20.000 [kg] | 185-310 [mm] | 30.589,00 € | Übernehmen |
HDF-HH-29-12-20000-4-5 | 5.000 [mm] | 20.000 [kg] | 185-310 [mm] | 31.170,00 € | Übernehmen |
HDF-HH-29-12-25000-4-3 | 3.000 [mm] | 25.000 [kg] | 185-310 [mm] | 34.634,00 € | Übernehmen |
HDF-HH-29-12-25000-4-4 | 4.000 [mm] | 25.000 [kg] | 185-310 [mm] | 35.215,00 € | Übernehmen |
HDF-HH-29-12-25000-4-5 | 5.000 [mm] | 25.000 [kg] | 185-310 [mm] | 35.796,00 € | Übernehmen |
HDF-HH-29-12-30000-6-3 | 3.000 [mm] | 30.000 [kg] | 185-310 [mm] | 42.346,00 € | Übernehmen |
HDF-HH-29-12-30000-6-4 | 4.000 [mm] | 30.000 [kg] | 185-310 [mm] | 43.177,00 € | Übernehmen |
HDF-HH-29-12-30000-6-5 | 5.000 [mm] | 30.000 [kg] | 185-310 [mm] | 44.008,00 € | Übernehmen |
HDF-HH-29-12-3200-2-A-3 | 3.000 [mm] | 3.200 [kg] | 106-223 [mm] | 6.488,00 € | Übernehmen |
HDF-HH-29-12-3200-2-A-4 | 4.000 [mm] | 3.200 [kg] | 106-223 [mm] | 6.672,00 € | Übernehmen |
HDF-HH-29-12-3200-2-A-5 | 5.000 [mm] | 3.200 [kg] | 106-223 [mm] | 6.857,00 € | Übernehmen |
HDF-HH-29-12-3200-2-B-3 | 3.000 [mm] | 3.200 [kg] | 224-310 [mm] | 6.694,00 € | Übernehmen |
HDF-HH-29-12-3200-2-B-4 | 4.000 [mm] | 3.200 [kg] | 224-310 [mm] | 6.878,00 € | Übernehmen |
HDF-HH-29-12-3200-2-B-5 | 5.000 [mm] | 3.200 [kg] | 224-310 [mm] | 7.062,00 € | Übernehmen |
HDF-HH-29-12-5000-4-A-3 | 3.000 [mm] | 5.000 [kg] | 119-215 [mm] | 8.213,00 € | Übernehmen |
HDF-HH-29-12-5000-4-A-4 | 4.000 [mm] | 5.000 [kg] | 119-215 [mm] | 8.520,00 € | Übernehmen |
HDF-HH-29-12-5000-4-A-5 | 5.000 [mm] | 5.000 [kg] | 119-215 [mm] | 8.826,00 € | Übernehmen |
HDF-HH-29-12-5000-4-B-3 | 3.000 [mm] | 5.000 [kg] | 216-312 [mm] | 8.497,00 € | Übernehmen |
HDF-HH-29-12-5000-4-B-4 | 4.000 [mm] | 5.000 [kg] | 216-312 [mm] | 8.804,00 € | Übernehmen |
HDF-HH-29-12-5000-4-B-5 | 5.000 [mm] | 5.000 [kg] | 216-312 [mm] | 9.111,00 € | Übernehmen |
HDF-HH-29-12-6300-4-A-3 | 3.000 [mm] | 6.300 [kg] | 119-215 [mm] | 8.576,00 € | Übernehmen |
HDF-HH-29-12-6300-4-A-4 | 4.000 [mm] | 6.300 [kg] | 119-215 [mm] | 8.882,00 € | Übernehmen |
HDF-HH-29-12-6300-4-A-5 | 5.000 [mm] | 6.300 [kg] | 119-215 [mm] | 9.189,00 € | Übernehmen |
HDF-HH-29-12-6300-4-B-3 | 3.000 [mm] | 6.300 [kg] | 216-312 [mm] | 8.860,00 € | Übernehmen |
HDF-HH-29-12-6300-4-B-4 | 4.000 [mm] | 6.300 [kg] | 216-312 [mm] | 9.166,00 € | Übernehmen |
HDF-HH-29-12-6300-4-B-5 | 5.000 [mm] | 6.300 [kg] | 216-312 [mm] | 9.473,00 € | Übernehmen |
