Hydraulik-Wegeventile und Mehrwege-Hydraulikventile

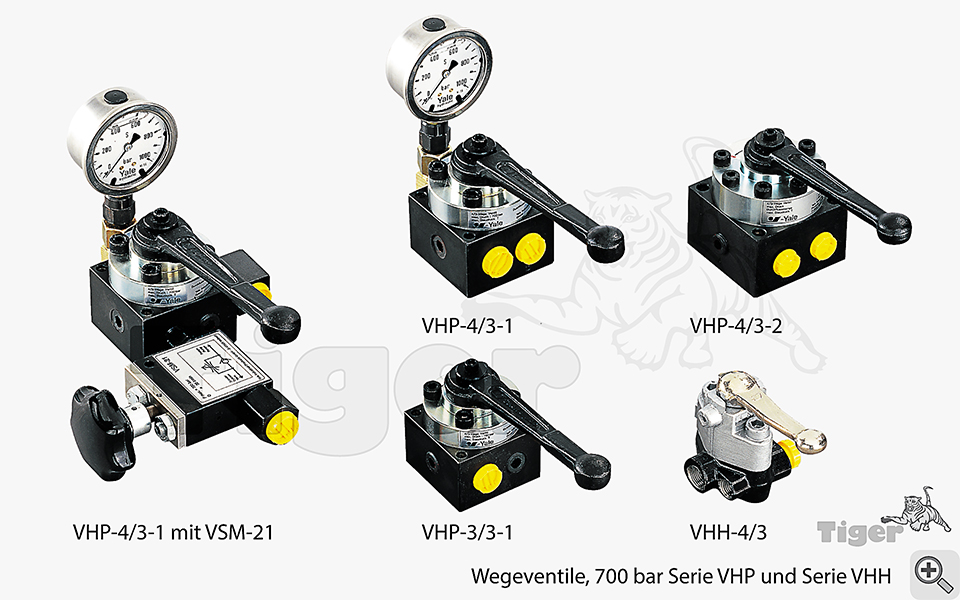

Yale Hydraulik-Wegeventile und Mehrwegventile VHP zur manuellen Bedienung

Produktmerkmale

  • Für Hydraulik-Motorpumpen und Hydraulik-Handpumpen
  • Druckfest bis max. 700 bar

Produktbeschreibung

Yale Hydraulik-Wegeventile und Mehrwegventile VHP zur manuellen Bedienung

Diese Wegeventile dienen zur Steuerung des Ölstroms von Motorpumpen. Nur der Typ VHH-4/3 dient der Steuerung von Handpumpen.
Sie können direkt auf Pumpenaggregate aufgeflanscht oder mittels Rohrleitungen (getrennt vom Aggregat) angeschlossen werden.

Die Ventile haben drei Hebelstellungen zur Steuerung der angeschlossenen Hydraulikzylinder:

1. Links:    Zylinder fährt aus.
2. Mitte:    Zylinder bleibt stehen (druckloser Umlauf).
3. Rechts: Zylinder fährt ein.

In der Mittelstellung (Halt) schalten die Ventile auf „drucklosen Umlauf“, d. h. der Hydraulikzylinder bleibt stehen, der Ölstrom der Pumpe wird im Kreis gefördert (P nach T).

Alle Wegeventile (ausgenommen Typ VHH-4/3) verfügen über einen zusätzlichen Druckanschluss an der Rückseite des Ventilkörpers.
Dieser kann auch zum Anschluss eines Manometers bzw. Druck-Einstellventils (z. B. Serie VPR-3) genutzt werden.

Der Anschluss „T“ muss stets mit dem Tank verbunden und somit drucklos sein.

Optionen

Für dieses Produkt bieten wir derzeit keine Optionen an.

Lieferumfang

Lieferumfang folgt!

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante VHH-4/3

Ausführung: für Handpumpen
Baugröße: Sonderbauform
Eigengewicht: 1,1 [kg]
für Hydraulikzylinder-Typ: zur Steuerung von doppeltwirkenden Zylindern
max. Durchfluss: 2 - 3 [l / min]
Ölanschlüsse: 1/4 NPT
Ventil-Ausführung: 4/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf)
Produktnummer Ausführung Ventil-Ausführung für Hydraulikzylinder-Typ Preis
VHH-4/3 für Handpumpen 4/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf) zur Steuerung von doppeltwirkenden Zylindern 412,00 € Übernehmen
VHP-3/3-1 für Motorpumpen 3/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf) zur Steuerung von einfachwirkenden Zylindern 583,00 € Übernehmen
VHP-3/3-2 für Motorpumpen 3/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf) zur Steuerung von einfachwirkenden Zylindern 829,00 € Übernehmen
VHP-4/3-1 für Motorpumpen 4/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf) zur Steuerung von doppeltwirkenden Zylindern 559,00 € Übernehmen
VHP-4/3-2 für Motorpumpen 4/3-Wegeventil mit „geschlossener“ Mittelstellung zur Steuerung von doppeltwirkenden Zylindern 797,00 € Übernehmen
