Handhebelzug bravo® Ratschzug mit Handhebel zum Heben, Spannen und Ziehen von Lasten
Bildergalerie überspringen
Von Tiger für höchste Ansprüche empfohlen
/datenblatt/30385d922bfa4953b307e445ba385730
https://www.tigerhebezeuge-shop.de/datenblatt/30385d922bfa4953b307e445ba385730
Datenblatt herunterladen
Hand-Hebelzug "bravo" - Der beliebte Allround-Ratschenzug zum Heben, Ziehen und Spannen von Lasten bis 9.000 kg
Produktmerkmale
- Robuster Ratschenzug von Tractel® mit großem Handhebel
- Hubzug zum Heben, Ziehen und Spannen von Lasten
- Robuste Bauart mit verschraubtem Gehäuse
- Standard-Hubhöhen 1,5 m | 3 m | 6 m (und mehr möglich!)
- Ausführungen mit und ohne Überlastsicherung (Rutschkupplung)
- Kettenfreilauf zum Durchziehen der unbelasteten Kette
- Geschlossenes Gehäuse schützt Antrieb und Bremse
- Automatische Lastdruckbremse - schließt automatisch beim Heben und Senken der Last
- Verzinkte Rundgliederkette
- Epoxidharzlackierung für eine deutlich bessere Resistenz gegen starke Umwelteinflüsse
- Permanente Lastregelung
- Rollen- und Blockkettenführungen sorgen für eine reibungslose Kettenbewegung durch das Hebezeug
- Geschmiedete Stahlhaken mit 360°-Drehung und Überlastungsanzeiger
- Kompakte Bauweise und geringes Gewicht vereinfachen die Handhabung und erleichtern den Transport
- Gummigriff verbessert den Halt
- Konformität mit der Maschinenrichtlinie 2006/42/CE
- CE- und UKCA-Zertifizierung (UKCA=UK Confirmity Assessed)
- Oberfläche: blau lackiert
Produktbeschreibung
Handhebelzug „bravo“ – Robust, sicher und vielseitig einsetzbar
Effizientes Heben, Ziehen und Spannen von Lasten – der bravo™ Handhebelzug überzeugt durch seine robuste Bauweise, zuverlässige Lastdruckbremse und einfache Handhabung. Er ist für den anspruchsvollen Einsatz in Industrie, Handwerk und auf Baustellen konzipiert.
Produktmerkmale
- Tragfähigkeiten: 250 kg bis 9 t – für ein breites Anwendungsspektrum
- Stabiles Gehäuse: Geschlossene Bauweise schützt Mechanik und Bremse vor Verschmutzung
- Zweistufiges Stirnradgetriebe (ab 750 kg): Selbstschmierende Gleitlager für geringen Wartungsaufwand
- Lastdruckbremse: Hält die Last sicher in jeder Position – auch beim Senken
- Hochfeste, verzinkte Rundstahlkette: Nach DIN 5684 für höchste Belastung und Korrosionsschutz
- Freilauffunktion: Für das schnelle Durchziehen der unbelasteten Kette
- Materialqualität: Alle tragenden Teile aus hochvergütetem Stahl
- Optional mit Hublastbegrenzer: Erhältlich ab 500 kg Tragfähigkeit
Typische Einsatzbereiche
- Montagearbeiten im Stahl- und Maschinenbau
- Bau- und Baustellenlogistik
- Wartung und Instandhaltung von Anlagen
- Einspannen und Ausrichten von Bauteilen unter Spannung
Bedienkomfort & Handling
Der ergonomisch gestaltete Handhebel ermöglicht ein präzises Arbeiten auch bei längeren Einsätzen. Die umschaltbare Hub-/Senkfunktion sorgt für eine einfache Richtungswahl, während die Freilauffunktion das Einziehen der Lastkette ohne Last erheblich beschleunigt.
Sicherheits- und Normhinweise
- Lastdruckbremse nach Industriestandard – automatische Haltefunktion
- Asbestfreie Bremsscheiben für Arbeitssicherheit und Umweltfreundlichkeit
- Regelmäßige Sichtprüfung auf Verschleiß, Risse oder Verformung empfohlen
Worauf legen Käufer beim Kauf dieses Handhebelzugs besonders Wert?
- Langlebigkeit durch geschlossene Bauweise und hochwertige Materialien
- Flexible Einsatzmöglichkeiten durch große Modellvielfalt von 250 kg bis 6 t
- Wartungsarm & zuverlässig durch selbstschmierende Getriebeteile
Optionen
Für dieses Produkt bieten wir derzeit keine Optionen an.
Lieferumfang
- Hand-Hebelzug bravo
- Gedruckte Betriebsanleitung mit EG-Konformitätserklärung udn UKCA-Zertifizierung
Sicherheitshinweis
Diese Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

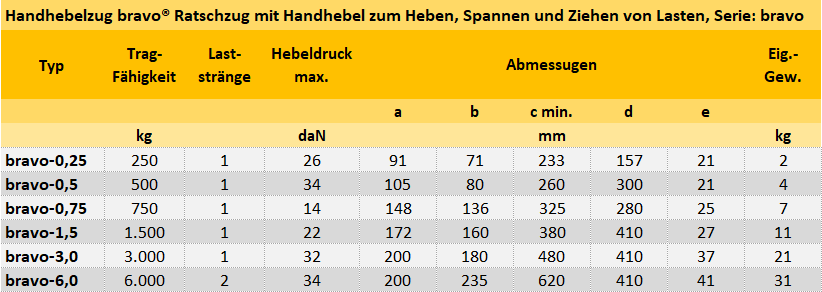

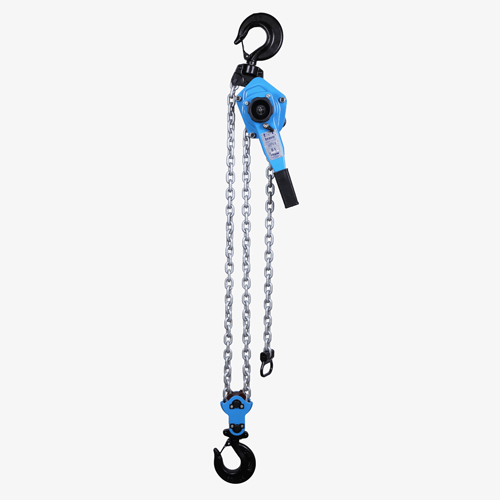

Variante bravo-6,0/R-3,0
| Eigengewicht: | 37,5 [kg] |
|---|---|
| Hebedruck: | 22 [daN] |

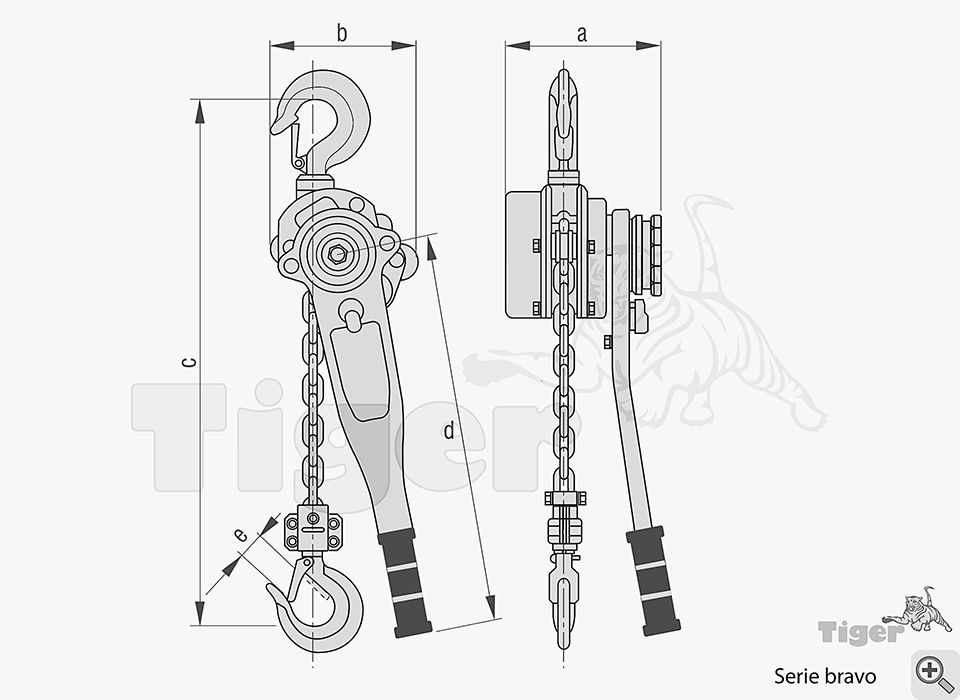

| min. Bauhöhe: | 380 [mm] |
| Tragfähigkeit: | 6.000 [kg] |
| Material: | Stahl |
| Anzahl Laststränge: | 2 [Stk.] |
| Ausführung: | mit Hubkraftbegrenzer (Rutschkupplung) |
| Hubhöhe: | 3.000 [mm] |
| Oberfläche: | ähnlich RAL 5017 (Verkehrsblau) |
| Produktnummer | Ausführung | Hubhöhe | Tragfähigkeit | Preis | |
|---|---|---|---|---|---|
| bravo-0,25-1,5 | ohne Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 250 [kg] | 146,00 € | Übernehmen |
| bravo-0,25-3,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 250 [kg] | 174,00 € | Übernehmen |
| bravo-0,25-6,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 250 [kg] | 229,00 € | Übernehmen |
| bravo-0,5-1,5 | ohne Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 500 [kg] | 217,00 € | Übernehmen |
| bravo-0,5-3,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 500 [kg] | 247,00 € | Übernehmen |
| bravo-0,5-6,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 500 [kg] | 308,00 € | Übernehmen |
| bravo-0,5/R-1,5 | mit Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 500 [kg] | 253,00 € | Übernehmen |
| bravo-0,5/R-3,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 500 [kg] | 279,00 € | Übernehmen |
| bravo-0,5/R-6,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 500 [kg] | 344,00 € | Übernehmen |
| bravo-0,75-1,5 | ohne Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 750 [kg] | 265,00 € | Übernehmen |
| bravo-0,75-3,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 750 [kg] | 305,00 € | Übernehmen |
| bravo-0,75-6,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 750 [kg] | 385,00 € | Übernehmen |
| bravo-0,75/R-1,5 | mit Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 750 [kg] | 471,00 € | Übernehmen |
| bravo-0,75/R-3,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 750 [kg] | 510,00 € | Übernehmen |
| bravo-0,75/R-6,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 750 [kg] | 589,00 € | Übernehmen |
| bravo-1,5-1,5 | ohne Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 1.500 [kg] | 334,00 € | Übernehmen |
| bravo-1,5-3,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 1.500 [kg] | 386,00 € | Übernehmen |
| bravo-1,5-6,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 1.500 [kg] | 489,00 € | Übernehmen |
| bravo-1,5/R-1,5 | mit Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 1.500 [kg] | 577,00 € | Übernehmen |
| bravo-1,5/R-3,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 1.500 [kg] | 637,00 € | Übernehmen |
| bravo-1,5/R-6,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 1.500 [kg] | 734,00 € | Übernehmen |
| bravo-3,0-1,5 | ohne Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 3.000 [kg] | 506,00 € | Übernehmen |
| bravo-3,0-3,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 3.000 [kg] | 596,00 € | Übernehmen |
| bravo-3,0-6,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 3.000 [kg] | 775,00 € | Übernehmen |
| bravo-3,0/R-1,5 | mit Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 3.000 [kg] | 778,00 € | Übernehmen |
| bravo-3,0/R-3,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 3.000 [kg] | 876,00 € | Übernehmen |
| bravo-3,0/R-6,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 3.000 [kg] | 1.069,00 € | Übernehmen |
| bravo-6,0-1,5 | ohne Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 6.000 [kg] | 867,00 € | Übernehmen |
| bravo-6,0-3,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 6.000 [kg] | 1.045,00 € | Übernehmen |
| bravo-6,0-6,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 6.000 [kg] | 1.401,00 € | Übernehmen |
| bravo-6,0/R-1,5 | mit Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 6.000 [kg] | 1.060,00 € | Übernehmen |
| bravo-6,0/R-3,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 6.000 [kg] | 1.254,00 € | Übernehmen |
| bravo-6,0/R-6,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 6.000 [kg] | 1.636,00 € | Übernehmen |
| bravo-9,0-1,5 | ohne Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 9.000 [kg] | 1.227,00 € | Übernehmen |
| bravo-9,0-3,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 9.000 [kg] | 1.566,00 € | Übernehmen |
| bravo-9,0-6,0 | ohne Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 9.000 [kg] | 2.243,00 € | Übernehmen |
| bravo-9,0/R-1,5 | mit Hubkraftbegrenzer (Rutschkupplung) | 1.500 [mm] | 9.000 [kg] | 1.576,00 € | Übernehmen |
| bravo-9,0/R-3,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 3.000 [mm] | 9.000 [kg] | 1.849,00 € | Übernehmen |
| bravo-9,0/R-6,0 | mit Hubkraftbegrenzer (Rutschkupplung) | 6.000 [mm] | 9.000 [kg] | 2.213,00 € | Übernehmen |
