Drehbare Transportringe HK-AWK für sichere Lastaufnahme im Hebe- und Transporteinsatz

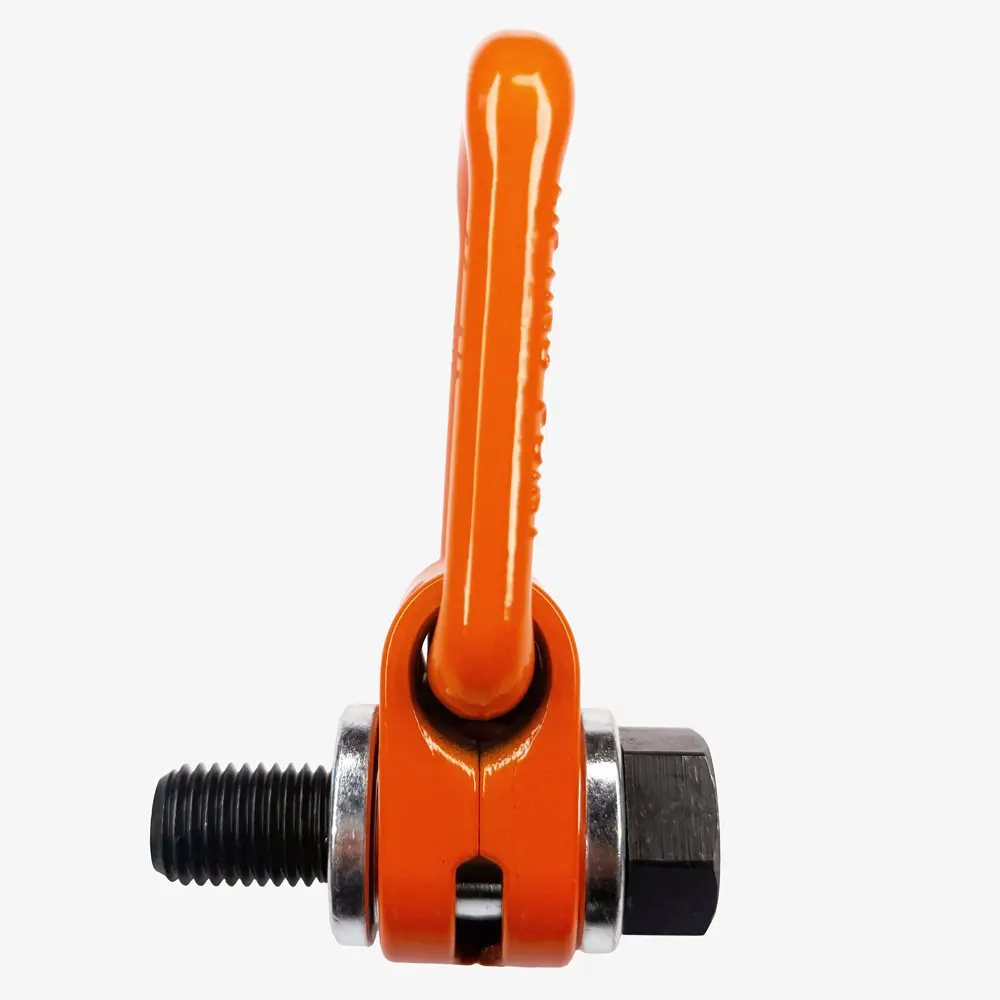

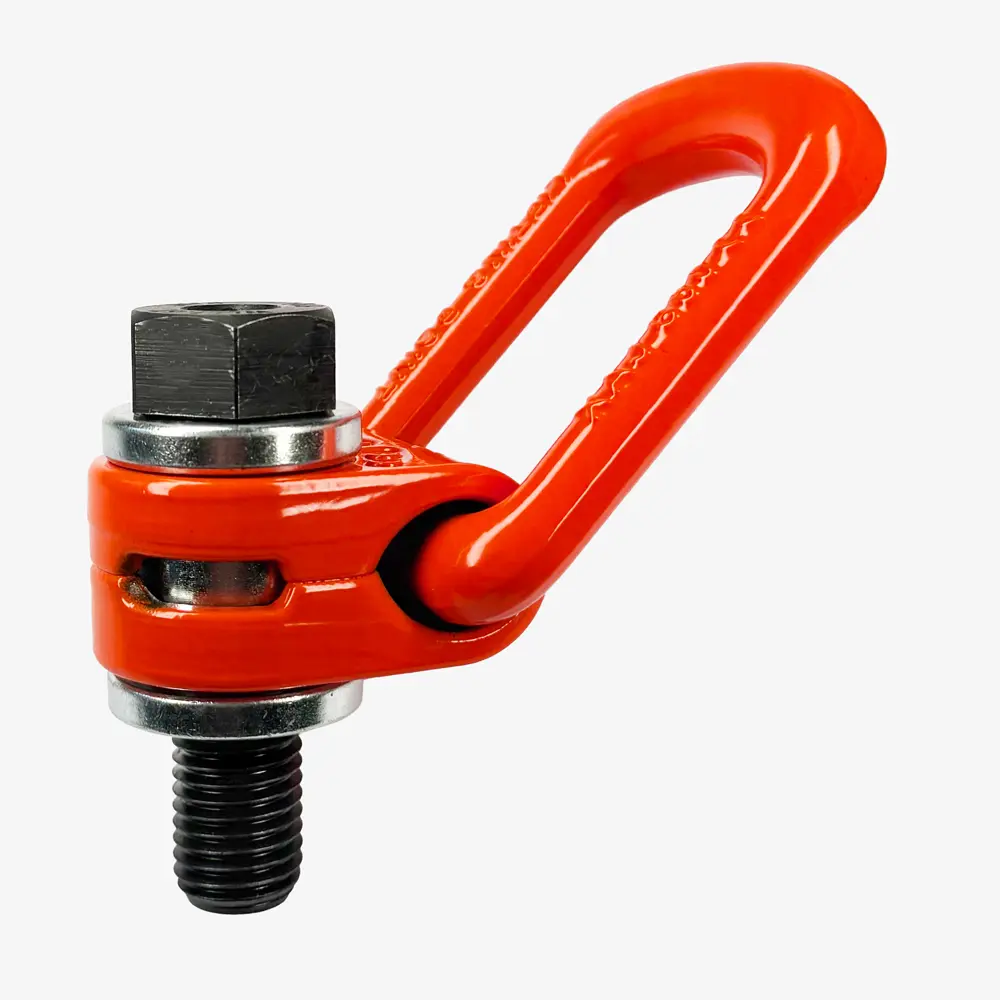

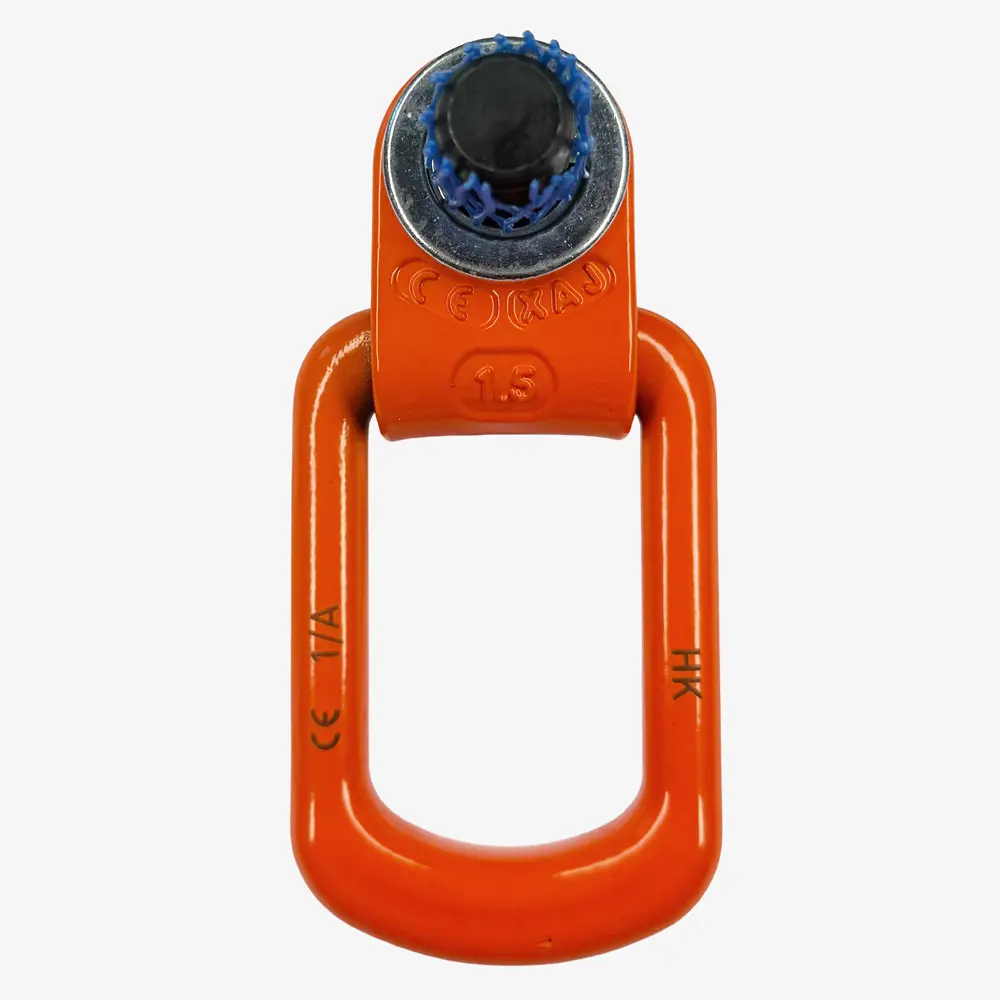

Anschlagwirbel HW-AWK-M12 mit Kugellager und Klapp-Bügel in Güteklasse 8 - Anschlagpunkt zum Einschrauben
Produktmerkmale
- Transportring drehbar Serie HK-AWK
- Ringkörper zur Aufnahme von Lasten über Anschlagmittel
- Tragfähigkeitsangaben in Abhängigkeit von der Belastungsrichtung vorhanden
- Einsatz als Anschlagpunkt für Hebe- und Transportvorgänge
- Für definierte Anschraubpunkte in Bauteilen und Konstruktionen
- Geeignet für den gewerblichen Einsatz im Hebezeugbetrieb
- Oberfläche: Orange lackiert
Produktbeschreibung
Die Transportringe der Serie HK-AWK sind als drehbare, verschraubbare Anschlagpunkte für den Einsatz im Hebe- und Transportbereich ausgeführt. Sie werden über ein Gewinde direkt in ein Bauteil eingebracht und dienen dort als definierter Anschlagpunkt zur Aufnahme von Lasten.
Der Ringkörper ist beweglich ausgeführt und kann sich unter Last entsprechend ausrichten. Dadurch passt sich der Anschlagpunkt an die jeweilige Belastungssituation an und ermöglicht eine flexible Ausrichtung bei Hebevorgängen.
Die Serie ist für Anwendungen ausgelegt, bei denen Lasten über verschraubte Anschlagpunkte aufgenommen und bewegt werden. Für die Transportringe sind Tragfähigkeiten in Abhängigkeit von der Belastungsrichtung angegeben, die bei der Auswahl und Anwendung berücksichtigt werden müssen.
Die HK-AWK Transportringe kommen überall dort zum Einsatz, wo beweglich gelagerte Anschlagpunkte für Hebe- und Transportvorgänge benötigt werden, beispielsweise in industriellen Anwendungen mit wiederkehrenden Hebeprozessen.
Optionen
Lieferumfang
-
HK-AWK-M12 - Anschlagwirbel Kugelgelagert (in der gewählten Größe)
-
Betriebsanleitung
-
EG-Konformitätserklärung
Sicherheitshinweis
Variante HK-AWK-M12
| C: | 45 [mm] |
|---|---|
| Eigengewicht: | 0,5 [kg] |
| Tragfähigkeit: | 1.000 [kg] |
| Material: | Stahl |
| Gewinde: | M12x18 |
| Oberfläche: | rot lackiert |
| A: | 34 [mm] |
| B: | 37 [mm] |
| D: | 14 [mm] |
| E: | 18 [mm] |
| F: | 98,5 [mm] |
| G: | 57 [mm] |
| L: | 39,5 [mm] |
| M: | M12X1,75 [mm] |
| S: | 8 [mm] |
| Produktnummer | Gewinde | Tragfähigkeit | Preis | |
|---|---|---|---|---|
| HK-AWK-M12 | M12x18 | 1.000 [kg] | 34,00 € | Übernehmen |
| HK-AWK-M16 | M16x24 | 1.500 [kg] | 36,00 € | Übernehmen |
| HK-AWK-M20 | M20x30 | 2.500 [kg] | 42,00 € | Übernehmen |
