Befestigungsmaterial passend für Yale Hydraulikzylinder YS

Yale Befestigungsmaterial AYS: Hubklauen, Kolbenplatten, Bodenadapter, Verlängerungsrohre und Stützplatten

Produktmerkmale

Produktmerkmale folgen!

Produktbeschreibung

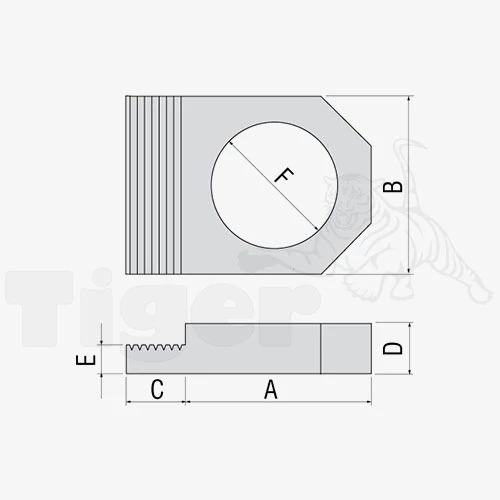

Die Hubklauen AYS von Yale bilden mit dem entsprechenden Hydraulikzylinder eine kompakte, leichte Hubeinheit. Die Hubklauen werden auf das Außengewinde des jeweiligen Zylinders geschraubt. Sie können auch bei minimalem Freiraum unter der Last angesetzt werden.

BeimEinsatz von Hubklauen ist Folgendes zu beachten: Der Hydraulikzylinder muss sich gegen die Last abstützen können. Die maximale Kraft des Zylinders ist um 50 % zu reduzieren.



Befestigungsmaterial passend für Yale Hydraulikzylinder YS

Kolbenplatten
Die Kolbenplatten werden in das Innengewinde der Kolbenstange eingeschraubt. Sie vermindern die Flächenpressung und verhindern ein Einsinken der Kolbenstange in den Untergrund. Auch beim Einsatz der Kolbenplatte muss die Hubeinheit gegen die Last abgestützt werden.



Befestigungsmaterial passend für Yale Hydraulikzylinder YS

Bodenadapter und Verlängerungsrohre
Die Verlängerungsrohre werden mittels Bodenadapter und zwei Innensechskantschrauben gegen den Zylinderboden geschraubt und erweitern somit den Einsatzbereich z. B. bei Richt- und Reparaturarbeiten.



Befestigungsmaterial passend für Yale Hydraulikzylinder YS

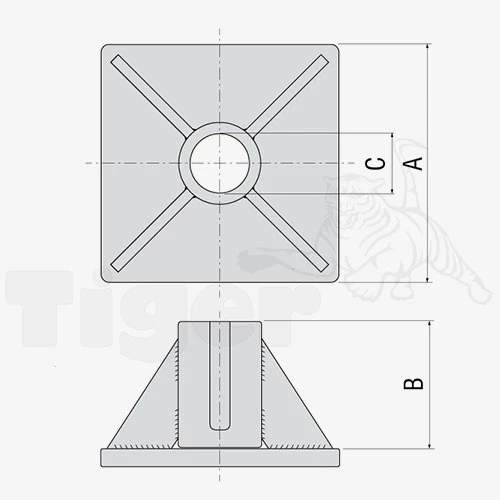

Stützplatten
Diese Stutzplatten dienen zur Lastverteilung und erhöhen die Standsicherheit besonders dann, wenn die Hydraulikzylinder bei Hebevorgängen eingesetzt werden. Stabile Schweißkonstruktion mit Handgriff.

Optionen

Für dieses Produkt bieten wir derzeit keine Optionen an.

Lieferumfang

Lieferumfang folgt!

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante AYS-231

Ausführung: Stützplatte 23 t
C: 86 [mm]
Eigengewicht: 10,5 [kg]
passend für Zylinder: YS-23/..
A: 230 [mm]
B: 120 [mm]
D: — [mm]
E: — [mm]
F: — [mm]

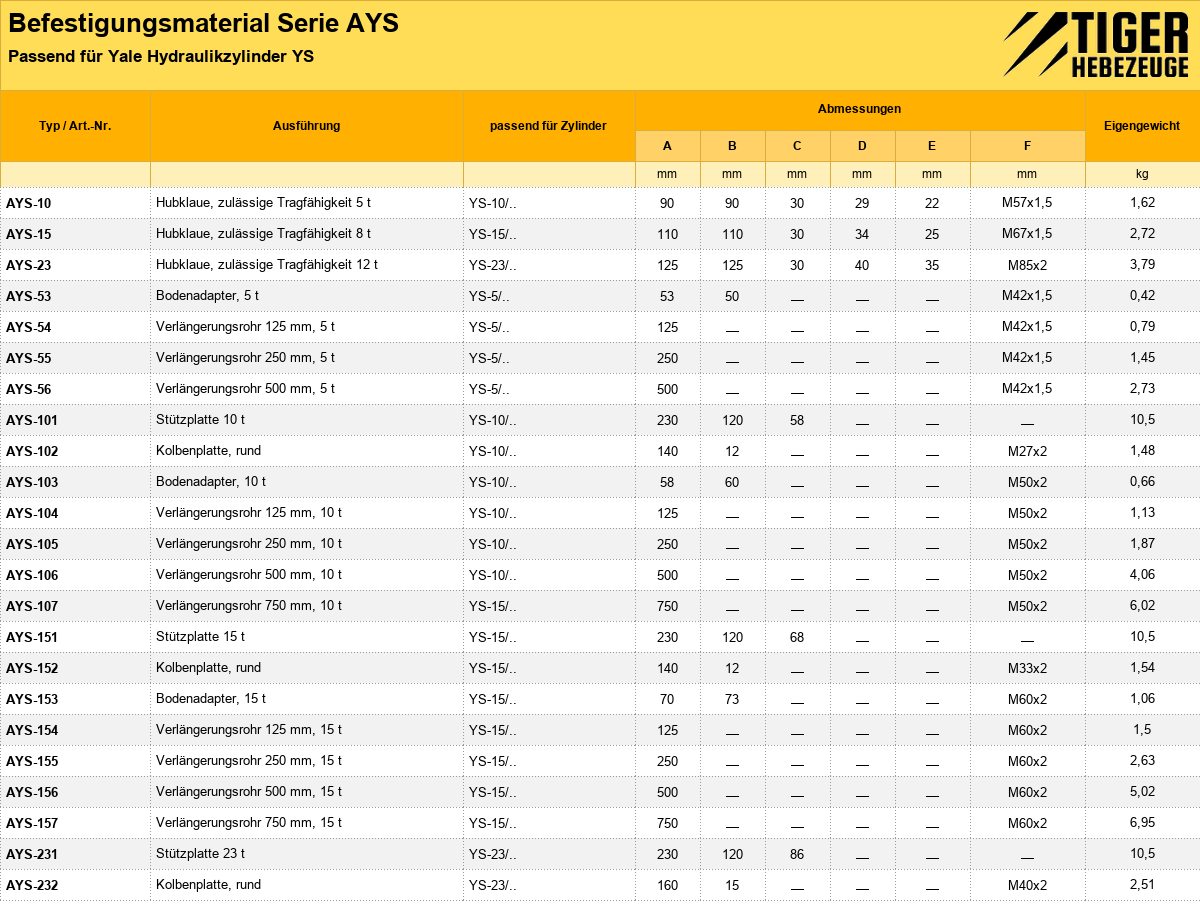

Produktnummer Ausführung passend für Zylinder Preis
AYS-10 Hubklaue, zulässige Tragfähigkeit 5 t YS-10/.. 222,00 € Übernehmen
AYS-101 Stützplatte 10 t YS-10/.. 268,00 € Übernehmen
AYS-102 Kolbenplatte, rund YS-10/.. 158,00 € Übernehmen
AYS-103 Bodenadapter, 10 t YS-10/.. 94,00 € Übernehmen
AYS-104 Verlängerungsrohr 125 mm, 10 t YS-10/.. 72,00 € Übernehmen
AYS-105 Verlängerungsrohr 250 mm, 10 t YS-10/.. 82,00 € Übernehmen
AYS-106 Verlängerungsrohr 500 mm, 10 t YS-10/.. 105,00 € Übernehmen
AYS-107 Verlängerungsrohr 750 mm, 10 t YS-15/.. 126,00 € Übernehmen
AYS-15 Hubklaue, zulässige Tragfähigkeit 8 t YS-15/.. 266,00 € Übernehmen
AYS-151 Stützplatte 15 t YS-15/.. 268,00 € Übernehmen
AYS-152 Kolbenplatte, rund YS-15/.. 185,00 € Übernehmen
AYS-153 Bodenadapter, 15 t YS-15/.. 132,00 € Übernehmen
AYS-154 Verlängerungsrohr 125 mm, 15 t YS-15/.. 85,00 € Übernehmen
AYS-155 Verlängerungsrohr 250 mm, 15 t YS-15/.. 94,00 € Übernehmen
AYS-156 Verlängerungsrohr 500 mm, 15 t YS-15/.. 123,00 € Übernehmen
AYS-157 Verlängerungsrohr 750 mm, 15 t YS-15/.. 140,00 € Übernehmen
AYS-23 Hubklaue, zulässige Tragfähigkeit 12 t YS-23/.. 381,00 € Übernehmen
AYS-231 Stützplatte 23 t YS-23/.. 307,00 € Übernehmen
AYS-232 Kolbenplatte, rund YS-23/.. 213,00 € Übernehmen
AYS-53 Bodenadapter, 5 t YS-5/.. 81,00 € Übernehmen
AYS-54 Verlängerungsrohr 125 mm, 5 t YS-5/.. 65,00 € Übernehmen
AYS-55 Verlängerungsrohr 250 mm, 5 t YS-5/.. 73,00 € Übernehmen
AYS-56 Verlängerungsrohr 500 mm, 5 t YS-5/.. 84,00 € Übernehmen
