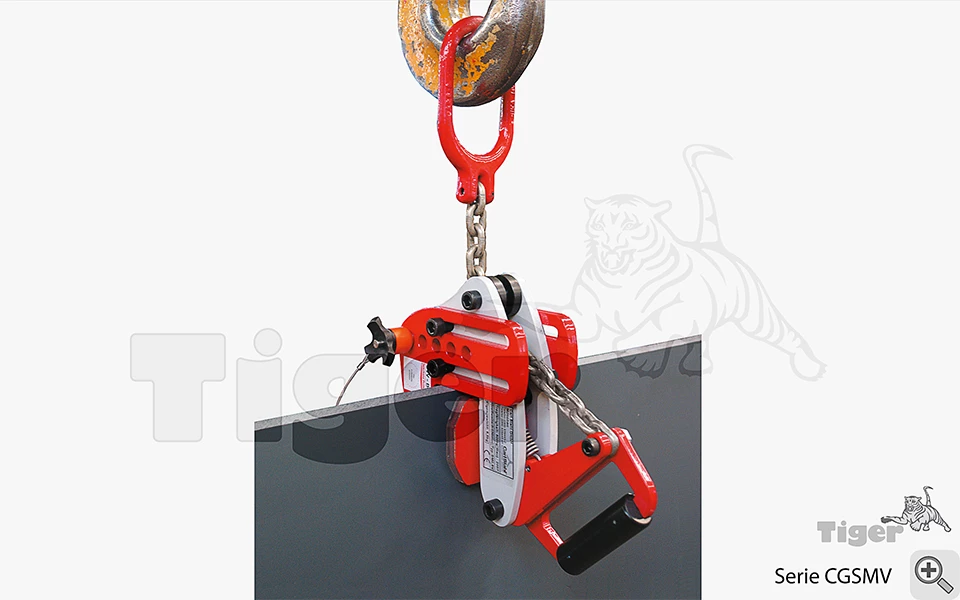

Automatik-Sicherheits-Blechklemme - Glatte Platten per Kran heben

Die CarlStahl CGSMV ist eine vertikale Automatik-Sicherheitsklemme für glatte Stahlplatten. Sie dient dazu, eigenstabile Platten im Kranbetrieb senkrecht zu heben, zu transportieren und um bis zu 180 Grad zu wenden. Beim Aufsetzen auf die Last verriegelt die Klemme automatisch. Zwei mit Polyurethan beschichtete Greifbacken nehmen die Platte auf; der Greifbereich lässt sich auf unterschiedliche Materialstärken einstellen.

Die Serie umfasst zwei Ausführungen mit 500 kg beziehungsweise 1.000 kg Traglast. Beide Varianten besitzen einen Greifbereich von 0 bis 100 mm. Damit richtet sich die Auswahl vor allem nach dem Gewicht und der Materialstärke der zu bewegenden Stahlplatte.

Aufbau und Funktionsprinzip

Die CGSMV wird auf die Stahlplatte aufgesetzt und verriegelt dabei automatisch. Die verstellbare Ausführung ermöglicht die Anpassung an verschiedene Materialstärken innerhalb des angegebenen Greifbereichs. Zwei Polyurethan-beschichtete Greifbacken bilden die Kontaktflächen zur Platte.

Nach dem Verriegeln kann die Last mit dem Kran aufgenommen werden. Die Klemme ist für das senkrechte Heben und den Transport sowie für das Wenden der aufgenommenen Stahlplatte um bis zu 180 Grad beschrieben. Ein vollständiger Öffnungs- oder Lösevorgang ist den für die jeweilige Ausführung geltenden Betriebsunterlagen zu entnehmen.

Belegte Anwendungen

Als freigegebene Lastart sind Stahlplatten dokumentiert. Innerhalb dieses Anwendungsbereichs unterstützt die Serie folgende Arbeitsaufgaben:

• senkrechtes Heben eigenstabiler, glatter Stahlplatten,
• Transport aufgenommener Stahlplatten im Kranbetrieb,
• Wenden glatter Stahlplatten um bis zu 180 Grad,
• Aufnahme unterschiedlicher Materialstärken innerhalb des Greifbereichs von 0 bis 100 mm.

Eine Eignung für Beton-, Glas-, Kunststoff- oder Aluminiumplatten sowie für Stahlkonstruktionen ist durch die freigegebene Lastart der Serie nicht bestätigt. Diese Lastgüter werden daher nicht als Anwendungsbereich ausgewiesen.

Auswahlhilfe für die passende CGSMV-Ausführung

Für die Auswahl sind die Traglast, der Greifbereich, die Beschaffenheit der Stahlplatte und die vorgesehene Hebeaufgabe maßgeblich.

1. Lastart prüfen: Die dokumentierte Lastart der Serie sind Stahlplatten. Die Platte muss glatt und eigenstabil sein.
2. Traglast festlegen: Zur Verfügung stehen 500 kg und 1.000 kg. Die angegebene Traglast darf beim Einsatz nicht überschritten werden.
3. Mindestlast berücksichtigen: Die aufzunehmende Last muss mindestens 1 Prozent der Tragfähigkeit der gewählten Hebeklemme betragen.
4. Materialstärke abgleichen: Beide Varianten besitzen einen Greifbereich von 0 bis 100 mm. Die Materialstärke muss innerhalb dieses Bereichs liegen.
5. Arbeitsaufgabe abgleichen: Belegt sind das senkrechte Heben, der Krantransport und das Wenden um bis zu 180 Grad.

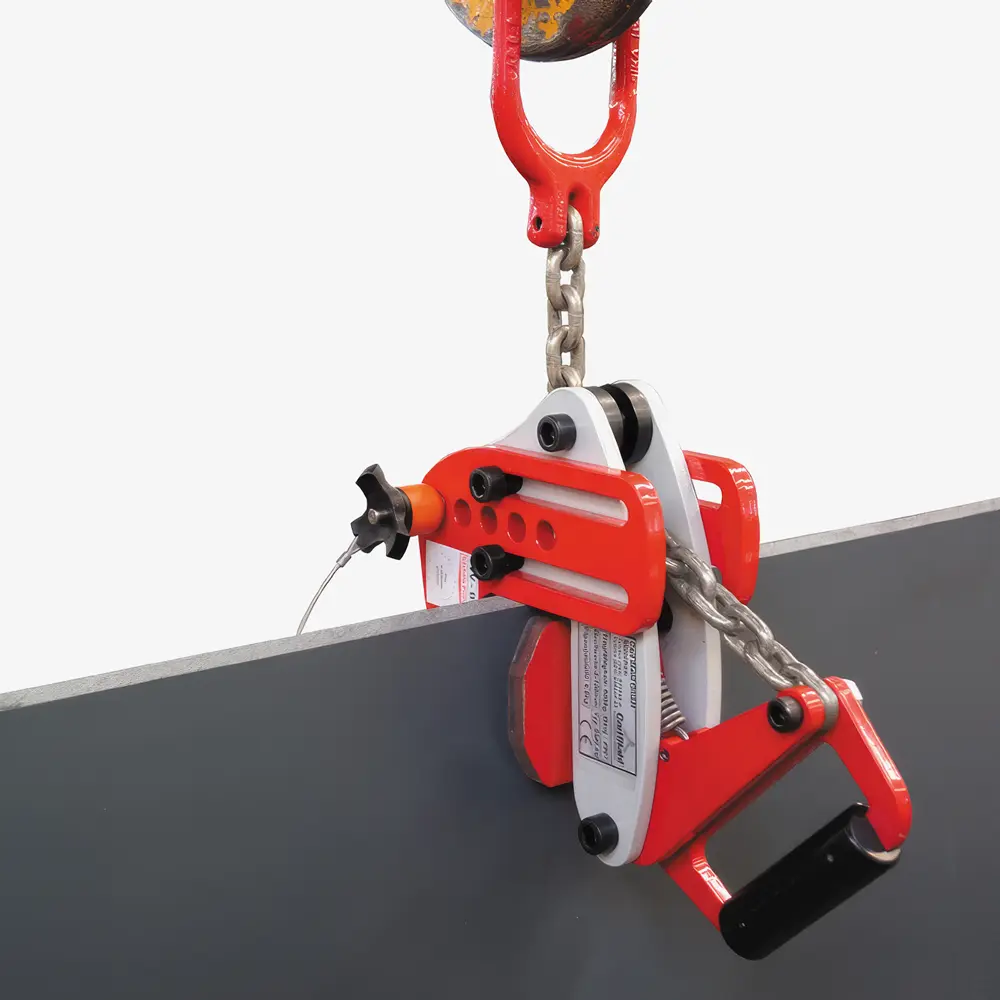

Varianten der Serie CGSMV

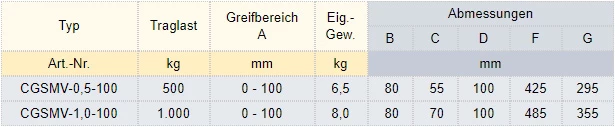

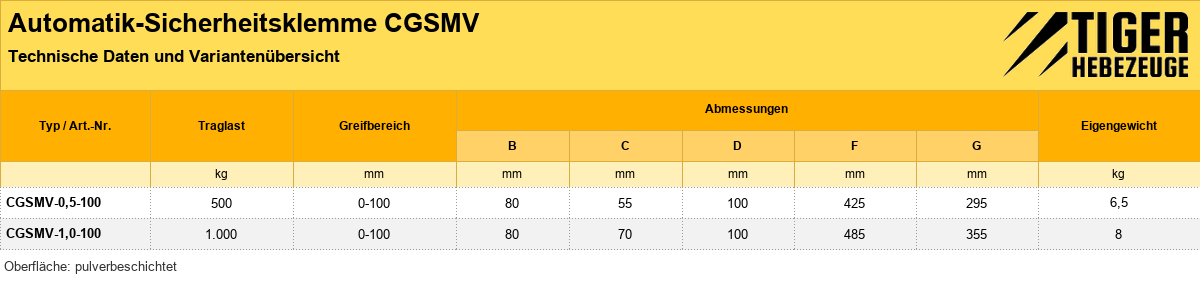

• CGSMV-0,5-100: 500 kg Traglast und 0 bis 100 mm Greifbereich.
• CGSMV-1,0-100: 1.000 kg Traglast und 0 bis 100 mm Greifbereich.

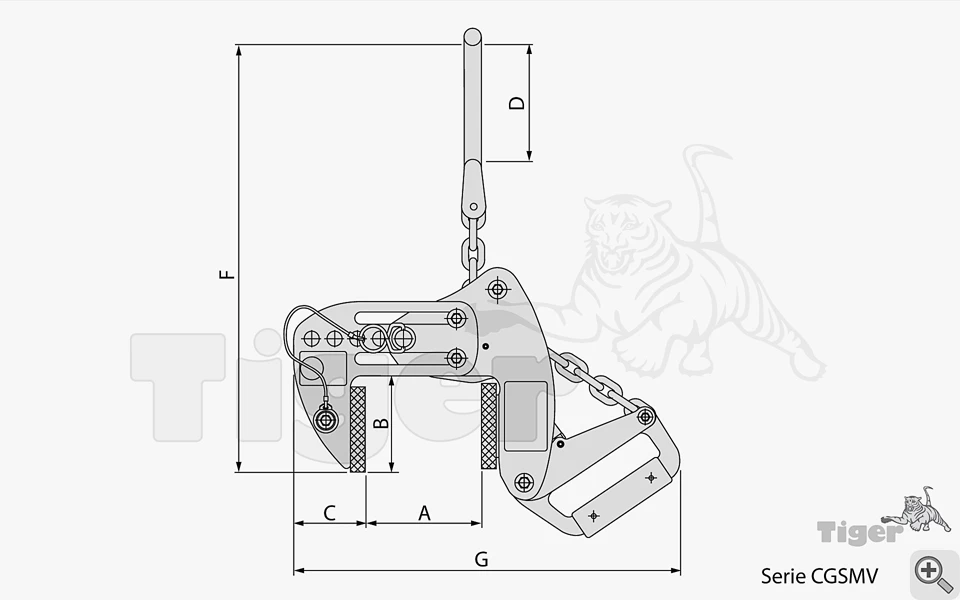

Die Varianten unterscheiden sich damit bei der Traglast, während der Greifbereich identisch ist. Zusätzlich sind unterschiedliche Werte für die Abmessungen C, F und G hinterlegt. Ohne zugehörige Zeichnungslegende lässt sich ihre konstruktive Bedeutung jedoch nicht belastbar erläutern; sie sollten deshalb anhand der technischen Produktunterlagen geprüft werden.

Konstruktive Merkmale und Nutzen

• Automatische Verriegelung: Die Verriegelung erfolgt beim Aufsetzen der Klemme auf die Last.
• Verstellbarer Greifbereich: Die Klemme lässt sich auf verschiedene Materialstärken innerhalb von 0 bis 100 mm einstellen.
• Beschichtete Kontaktflächen: Die beiden Greifbacken sind mit Polyurethan beschichtet.
• Zwei Traglaststufen: Die Serie ermöglicht die Auswahl zwischen 500 kg und 1.000 kg.
• Heben und Wenden: Neben dem senkrechten Heben und Transportieren ist das Wenden um bis zu 180 Grad beschrieben.

Aus der Polyurethanbeschichtung wird keine Garantie für ein vollständig abdruckfreies Heben abgeleitet. Die Eignung für eine konkrete Oberfläche ist vor dem Einsatz anhand der Last und der Betriebsunterlagen zu beurteilen.

Serienbezogene Einsatzgrenzen

• Nur die dokumentierte Lastart Stahlplatten ist für die Serie bestätigt.
• Die Anwendung ist auf glatte, eigenstabile Platten ausgerichtet.
• Die Traglast der gewählten Variante darf nicht überschritten werden.
• Die Last muss mindestens 1 % Tragfähigkeit der Hebeklemme betragen.
• Die Materialstärke muss innerhalb des Greifbereichs von 0 bis 100 mm liegen.
• Weitergehende Anwendungen und Lastgüter bedürfen einer gesonderten Bestätigung.

Sicherheit bei der Verwendung

Vor der Inbetriebnahme sind die Sicherheitshinweise und Vorgaben der Betriebsanleitung zu beachten. Die automatische Verriegelung ersetzt weder die Kontrolle der korrekten Lastaufnahme noch die Einhaltung der Traglast und der beschriebenen Einsatzgrenzen.

Für Lastaufnahmemittel gelten darüber hinaus allgemeine Sicherheitsgrundsätze: Personen dürfen sich nicht unter schwebenden Lasten oder im Gefahrenbereich der Last aufhalten. Quetschstellen sind zu meiden. Das Lastaufnahmemittel darf nur für die in den Betriebsunterlagen beschriebenen Zwecke verwendet werden.

Wird die CGSMV in eine bestehende Kran- oder Hebeanlage integriert oder betrifft die Anwendung besondere betriebliche Abläufe, kann eine zusätzliche innerbetriebliche Risikobeurteilung erforderlich sein. Änderungen am Lastaufnahmemittel sind sicherheitstechnisch zu prüfen.

Allgemeine Prüfung und Wartung von Lastaufnahmemitteln

Die folgenden Hinweise gelten allgemein für Lastaufnahmemittel und sind keine CGSMV-spezifische Wartungsanweisung. Vor jedem Einsatz soll der Anwender oder Betreiber eine Sicht- und Funktionsprüfung durchführen. Zu kontrollieren sind insbesondere der Zustand der Bauteile, mögliche Verformungen, der ordnungsgemäße Zusammenbau, die Vollständigkeit und Wirksamkeit der Sicherheitseinrichtungen sowie Verunreinigungen, die den Betrieb beeinflussen können.

Bewegliche Teile sind allgemein auf Vollständigkeit, Funktionssicherheit, Verschleiß und freie Beweglichkeit zu prüfen. Nach Schadensfällen oder besonderen Vorkommnissen, welche die Tragfähigkeit beeinflussen können, ist eine außerordentliche Prüfung erforderlich. Tiger-Lastaufnahmemittel sind nach den allgemeinen Herstellerangaben weitestgehend wartungsfrei; daraus dürfen jedoch keine abweichenden Prüfintervalle oder der Verzicht auf die vorgeschriebenen Kontrollen abgeleitet werden.

Häufige Fragen zur CGSMV

Für welche Lasten ist die CGSMV dokumentiert?

Die freigegebene Lastart sind Stahlplatten. Beschrieben ist der Einsatz an glatten, eigenstabilen Platten beim senkrechten Heben, Transportieren und Wenden im Kranbetrieb.

Wie wird zwischen den beiden Ausführungen gewählt?

Entscheidend ist vor allem die erforderliche Traglast. Zur Wahl stehen 500 kg und 1.000 kg. Beide Ausführungen besitzen einen Greifbereich von 0 bis 100 mm. Zusätzlich müssen Lastart, Materialstärke, Mindestlast und vorgesehene Hebeaufgabe passen.

Welche Mindestlast ist einzuhalten?

Die Mindestlast beträgt 1 Prozent der Tragfähigkeit der gewählten Hebeklemme.

Was ist vor jedem Einsatz zu kontrollieren?

Für Lastaufnahmemittel ist allgemein eine Sicht- und Funktionsprüfung vorgesehen. Dabei sind unter anderem Bauteilzustand, Verformungen, Zusammenbau, Sicherheitseinrichtungen, Verschleiß, Beweglichkeit und betriebsbeeinflussende Verunreinigungen zu kontrollieren.

Darf die CGSMV für andere Plattenwerkstoffe eingesetzt werden?

Im freigegebenen Seriendatensatz sind ausschließlich Stahlplatten als Lastart bestätigt. Andere Werkstoffe sollten ohne gesonderte Bestätigung nicht aus der Serienbeschreibung abgeleitet werden.
