Anschlagwirbel mit schraubbarem Lastwirbelbock TS-TP - Transportring THEIPA® Point in GK 10
Produktmerkmale
- Anschlagpunkt Theipa® Point
- Über 180° schwenkbar 360° drehbar
- Unter Last drehbar
- Ausführung in Güteklasse 10 (GK10 / Grade 100)
- Erhöhung der Tragfähigkeit um 25 % gegenüber Anschlagpunkte GK8
- Leichtere Montage / Demontage durch geschmiedeten Sechskant am Wirbelkörper
- Quetschmarken verhindern das Verkanten des Gliedes
- Korrosionsschutz durch galvanischen Überzug, auch im Innenbereich
- Vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen
- Eindeutige Kennzeichnung der Tragfähigkeit
- Eindeutige Anzeige der zulässigen Neigungswinkel in Verbindung mit Anschlagketten bzw. -seilen
- Zusätzliche Lagerung zum ruckfreien Drehen und Wenden auch unter Last
- Verbesserte Auflage durch mechanisch ausgebildete Abstützfläche
Produktbeschreibung
Anschlagwirbel mit schraubbarem Lastwirbelbock TS-TP – Transportring THEIPA® Point in GK 10
Der Anschlagwirbel TS-TP von Tiger Hebezeuge, erhältlich in 37 Varianten, ist ein vielseitig einsetzbarer Anschlagpunkt für industrielle Einkäufer. Dieses hochwertige Produkt der Güteklasse 10 (GK10 / Grade 100) bietet eine beeindruckende Traglast zwischen 1.000 und 32.500 kg direkt und zwischen 500 und 28.000 kg bei 90°.
Dieser Anschlagwirbel ist über 180° schwenkbar und 360° unter Last drehbar. Ein besonderes Merkmal ist die kugelgelagerte Konstruktion, die die Handhabung erleichtert. Zudem haben die Anschlagpunkte ab Typ TS-TP-8,0 eine mechanisch ausgebildete Labyrinthdichtung, die das Eindringen von Schmutz und Feuchtigkeit minimiert und die Lebensdauer verlängert.
Diese Eigenschaften machen den Anschlagwirbel TS-TP zu einer zuverlässigen und langlebigen Wahl für Einkäufer in der Industrie, die nach flexiblen und robusten Anschlagpunkten suchen.
Optionen
Lieferumfang
Sicherheitshinweis
Variante TS-TP-28,0-M64x96
| Eigengewicht: | 16,3 [kg] |
|---|---|
| Gewindelänge (e): | 96 [mm] |
| Ring-Ø (t1 x bi): | Ø 35 x 170 x 80 [mm] |
| SW: | 115 [mm] |
| Traglast (direkt): | 32.500 [kg] |
| Material: | Stahl |
| Traglast (90°): | 28.000 [kg] |
| Gewinde (Ø x e): | M64 x 96 [mm] |
| Güteklasse: | GK10 |
| Oberfläche: | Körper: RAL 5021 (Wasserblau) pulverbeschichtet, Ring: gelb |
| B: | 129 [mm] |
| G: | 174 [mm] |
| T: | 135 [mm] |

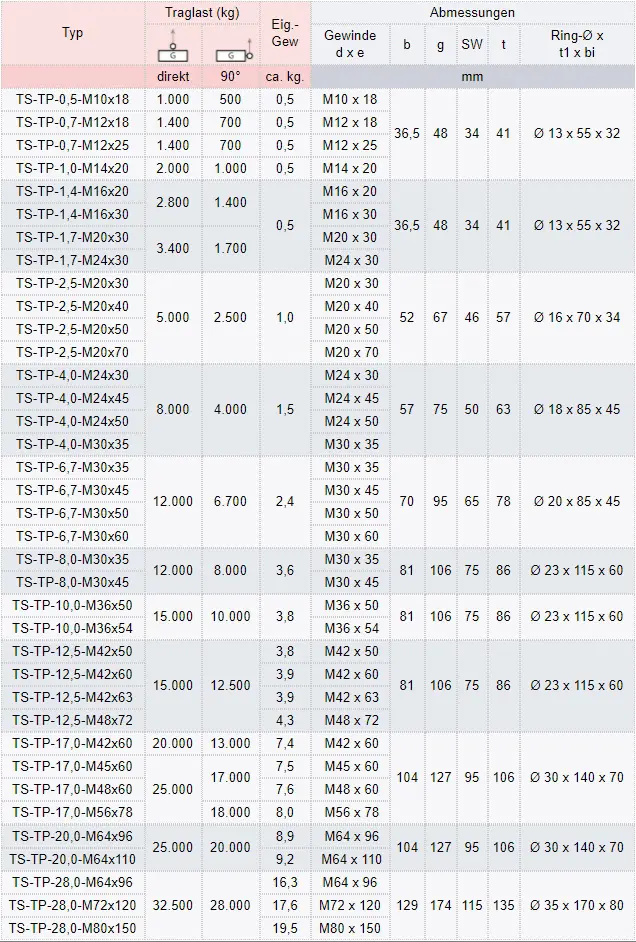

| Produktnummer | Gewinde (Ø x e) | Traglast (90°) | Traglast (direkt) | Preis | |
|---|---|---|---|---|---|
| TS-TP-0,5-M10x18 | M10 x 18 [mm] | 500 [kg] | 1.000 [kg] | 54,00 € | Übernehmen |
| TS-TP-0,7-M12x18 | M12 x 18 [mm] | 700 [kg] | 1.400 [kg] | 57,00 € | Übernehmen |
| TS-TP-0,7-M12x25 | M12 x 25 [mm] | 700 [kg] | 1.400 [kg] | 60,00 € | Übernehmen |
| TS-TP-1,0-M14x20 | M14 x 20 [mm] | 1.000 [kg] | 2.000 [kg] | 67,00 € | Übernehmen |
| TS-TP-1,4-M16x20 | M16 x 20 [mm] | 1.400 [kg] | 2.800 [kg] | 59,00 € | Übernehmen |
| TS-TP-1,4-M16x30 | M16 x 30 [mm] | 1.400 [kg] | 2.800 [kg] | 61,00 € | Übernehmen |
| TS-TP-1,7-M20x30 | M20 x 30 [mm] | 1.700 [kg] | 3.400 [kg] | 69,00 € | Übernehmen |
| TS-TP-1,7-M24x30 | M24 x 30 [mm] | 1.700 [kg] | 3.400 [kg] | 71,00 € | Übernehmen |
| TS-TP-10,0-M36x50 | M36 x 50 [mm] | 10.000 [kg] | 15.000 [kg] | 159,00 € | Übernehmen |
| TS-TP-10,0-M36x54 | M36 x 54 [mm] | 10.000 [kg] | 15.000 [kg] | 162,00 € | Übernehmen |
| TS-TP-12,5-M42x50 | M42 x 50 [mm] | 12.500 [kg] | 15.000 [kg] | 236,00 € | Übernehmen |
| TS-TP-12,5-M42x60 | M42 x 60 [mm] | 12.500 [kg] | 15.000 [kg] | 238,00 € | Übernehmen |
| TS-TP-12,5-M42x63 | M42 x 63 [mm] | 12.500 [kg] | 15.000 [kg] | 241,00 € | Übernehmen |
| TS-TP-12,5-M48x72 | M48 x 72 [mm] | 12.500 [kg] | 15.000 [kg] | 282,00 € | Übernehmen |
| TS-TP-17,0-M42x60 | M42 x 60 [mm] | 13.000 [kg] | 20.000 [kg] | 398,00 € | Übernehmen |
| TS-TP-17,0-M45x60 | M45 x 60 [mm] | 17.000 [kg] | 25.000 [kg] | 438,00 € | Übernehmen |
| TS-TP-17,0-M48x60 | M48 x 60 [mm] | 17.000 [kg] | 25.000 [kg] | 516,00 € | Übernehmen |
| TS-TP-17,0-M56x78 | M56 x 78 [mm] | 18.000 [kg] | 25.000 [kg] | 527,00 € | Übernehmen |
| TS-TP-2,5-M20x30 | M20 x 30 [mm] | 2.500 [kg] | 5.000 [kg] | 70,00 € | Übernehmen |
| TS-TP-2,5-M20x40 | M20 x 40 [mm] | 2.500 [kg] | 5.000 [kg] | 84,00 € | Übernehmen |
| TS-TP-2,5-M20x50 | M20 x 50 [mm] | 2.500 [kg] | 5.000 [kg] | 86,00 € | Übernehmen |
| TS-TP-2,5-M20x70 | M20 x 70 [mm] | 2.500 [kg] | 5.000 [kg] | 87,00 € | Übernehmen |
| TS-TP-20,0-M64x110 | M64 x 110 [mm] | 20.000 [kg] | 25.000 [kg] | 642,00 € | Übernehmen |
| TS-TP-20,0-M64x96 | M64 x 96 [mm] | 20.000 [kg] | 25.000 [kg] | 621,00 € | Übernehmen |
| TS-TP-28,0-M64x96 | M64 x 96 [mm] | 28.000 [kg] | 32.500 [kg] | 743,00 € | Übernehmen |
| TS-TP-28,0-M72x120 | M72 x 120 [mm] | 28.000 [kg] | 32.500 [kg] | 1.442,00 € | Übernehmen |
| TS-TP-28,0-M80x150 | M80 x 150 [mm] | 28.000 [kg] | 32.500 [kg] | 1.586,00 € | Übernehmen |
| TS-TP-4,0-M24x30 | M24 x 30 [mm] | 4.000 [kg] | 8.000 [kg] | 93,00 € | Übernehmen |
| TS-TP-4,0-M24x45 | M24 x 45 [mm] | 4.000 [kg] | 8.000 [kg] | 105,00 € | Übernehmen |
| TS-TP-4,0-M24x50 | M24 x 50 [mm] | 4.000 [kg] | 8.000 [kg] | 113,00 € | Übernehmen |
| TS-TP-4,0-M30x35 | M30 x 35 [mm] | 4.000 [kg] | 8.000 [kg] | 133,00 € | Übernehmen |
| TS-TP-6,7-M30x35 | M30 x 35 [mm] | 6.700 [kg] | 12.000 [kg] | 109,00 € | Übernehmen |
| TS-TP-6,7-M30x45 | M30 x 45 [mm] | 6.700 [kg] | 12.000 [kg] | 117,00 € | Übernehmen |
| TS-TP-6,7-M30x50 | M30 x 50 [mm] | 6.700 [kg] | 12.000 [kg] | 122,00 € | Übernehmen |
| TS-TP-6,7-M30x60 | M30 x 60 [mm] | 6.700 [kg] | 12.000 [kg] | 177,00 € | Übernehmen |
| TS-TP-8,0-M30x35 | M30 x 35 [mm] | 8.000 [kg] | 12.000 [kg] | 158,00 € | Übernehmen |
| TS-TP-8,0-M30x45 | M30 x 45 [mm] | 8.000 [kg] | 12.000 [kg] | 159,00 € | Übernehmen |
