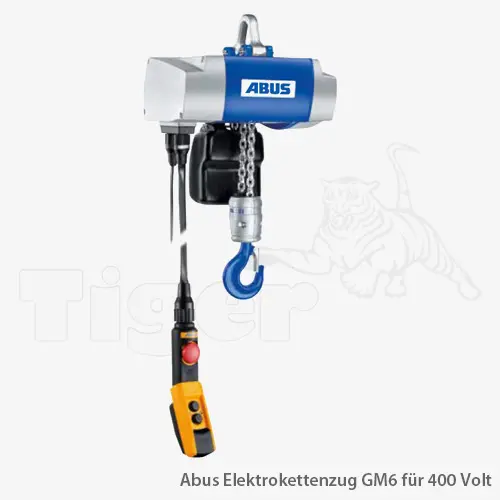

Abus Elektrokettenzug GM6 mit Aufhängebügel für 400 V
Treffen Sie Ihre Auswahl:
Serie:
GM6
Ausgewählte Variante:
GM6-2500.4-2-AHB-3
ABUS Elektrokettenzug GM6 400 V mit aufklappbarem und abnehmbarem Aufhängebügel
Produktmerkmale
- ABUS Elektrokettenzug GM2 für 400 V
- Für den Indoor-Hallenbetrieb
- Mit aufklappbarem und abnehmbarem Aufhängebügel
- Steuerung mittels Hängetaster mit „Not-Halt“-Taste (Schutzart IP65)
- Direktsteuerung serienmäßig bei Typen GM2, GM4 und GM6
- 48 V Schützsteuerung in Halbleitertechnologie serienmäßig bei Typ GM8
- Schnellsteckverbindungen mit Drehverschraubung
- 2 Hubgeschwindigkeiten (Haupthub/Feinhub = schnell/langsam)
- Überlastsicherung durch von außen nachstellbare Rutschkupplung
- Hochfeste, verzinkte Profilstahlkette mit Kettenspeicher
- Standarmäßig mit 3 m Hakenweg (weitere Mehrmeter bitte auswählen oder auf Anfrage)
- Steuerleitung entsprechend Hakenweg
- Betriebsspannung: 3-Phasen (Drehstrom) 380 - 415 V/50 Hz
- Schutzart: IP55 - Isolationsklasse: F
- Oberfläche Motorgehäuse: RAL 5017 (Verkehrsblau), pulverbeschichtet
Produktbeschreibung
Abus Elektrokettenzug GM6 400 V mit aufklappbarem und abnehmbarem Aufhängebügel Elektrokettenzug für 400 Volt Drehstrom
Mit dem aufklappbaren Aufhängebügel lässt sich dieser elektrische Kettenzug ganz einfach stationär befestigen.
Der elektrische Kettenzug GM überzeugt durch sein geringes Eigengewicht und seine kompakten Abmessungen
Die besonders niedrige Bauart des 400V-Hebezugs sorgt für eine optimale Ausnutzung des Arbeitsbereichs.
Der Abus Elektro-Hubzug GM lässt sich mit einem Handfahrwerk (Rollkatze) oder Elektrofahrwerk ganz bequem verfahren.
Er hebt je nach Modell Lasten bis zu 3.200 kg. Der maximale mögliche Hakenweg liegt bei max. 32 m.
Wir führen diesen E-Kettenzug in einer 1-Strang und 2-Strang Ausführung.
Serienmäßige ist er ab Werke bereits mit zwei Hubgeschwindigkeiten ausgestattet (langsam/schnell).
Der Feinhub ermöglicht ein behutsames Heben und Senken. Hierdurch kann sanft eine bestimmte Position exakt angefahren werden.
Besonders hohe Standzeiten besitzen die Bremsbeläge. Sie benötigen ca. 1.000.000 Bremsungen bei Vollast bis zum Nachstellen.
Durch einen optional (gegen Aufpreis) erhältlichen Aufhängehaken Typ BKT eignet er sich besonders auch für mobile Einsätze.
Der Abus Kettenzug GM wird mit Drehstrom (380 - 415 Volt) betrieben.
Ein elektrischer Kettenzug ist mindestens einmal jährlich im Rahmen der UVV zu prüfen.
Die Prüfung erfolgt nach den Bestimmungen der DGUV Vorschrift 54 bzw. DGUV Vorschrift 17.
Wir konfigurieren diesen Abus Elektrokettenzug gerne auch nach Ihren Vorstellungen!
Optionen
- Betriebsstundenzähler
- 48 V Halbleitersteuerung im Handtaster
- Zusatzabgang am Hebezeug
- Frequenzumrichter ABUliner (zum stufenlosen und sanften Heben und Senken)
- Kreuzhebelschalter für elektrische Endbegrenzung bei Einsatz einer Funkfernsteuerung
- Funk-Fernbedienung Tiger G2 (Plug & Play)
Lieferumfang
- Abus 400V Elektro-Kettenzug GM6 (anschlussfertig)
- Mit Hängetaster, Steuerleitung, Kettenspeicher und Netzanschlussstecker
Sicherheitshinweis
Variante GM6-2500.4-2-AHB-3
Hubgeschwindigkeit (Fein- / Haupthub): | 1 / 4 [m/min] |
---|---|
Anz. Laststränge: | 2 |
Tragfähigkeit: | 2.500 [kg] |
Eigengewicht: | 101 [kg] |
Oberfläche: | RAL 5017 (Verkehrsblau) |
Bauhöhe C: | 566 [mm] |
Hakenweg: | 3.000 [mm] |
Produktnummer | Hakenweg | Hubgeschwindigkeit (Fein- / Haupthub) | Tragfähigkeit | Preis | |
---|---|---|---|---|---|
GM6-1000.10-1-AHB | 3.000 [mm] | 2,5 / 10 [m/min] | 1.000 [kg] | 2.813,00 € | Übernehmen |
GM6-1000.10-1-AHB-3 | 3.000 [mm] | 2,5 / 10 [m/min] | 1.000 [kg] | 2.813,00 € | Übernehmen |
GM6-1000.10-1-AHB-4 | 4.000 [mm] | 2,5 / 10 [m/min] | 1.000 [kg] | 2.888,00 € | Übernehmen |
GM6-1000.10-1-AHB-5 | 5.000 [mm] | 2,5 / 10 [m/min] | 1.000 [kg] | 2.963,00 € | Übernehmen |
GM6-1000.10-1-AHB-6 | 6.000 [mm] | 2,5 / 10 [m/min] | 1.000 [kg] | 3.038,00 € | Übernehmen |
GM6-1000.10-1-AHB-7 | 7.000 [mm] | 2,5 / 10 [m/min] | 1.000 [kg] | 3.113,00 € | Übernehmen |
GM6-2000.5-2-AHB | 3.000 [mm] | 1,3 / 5 [m/min] | 2.000 [kg] | 3.124,00 € | Übernehmen |
GM6-2000.5-2-AHB-3 | 3.000 [mm] | 1,3 / 5 [m/min] | 2.000 [kg] | 3.124,00 € | Übernehmen |
GM6-2000.5-2-AHB-4 | 4.000 [mm] | 1,3 / 5 [m/min] | 2.000 [kg] | 3.235,00 € | Übernehmen |
GM6-2000.5-2-AHB-5 | 5.000 [mm] | 1,3 / 5 [m/min] | 2.000 [kg] | 3.346,00 € | Übernehmen |
GM6-2000.5-2-AHB-6 | 6.000 [mm] | 1,3 / 5 [m/min] | 2.000 [kg] | 3.457,00 € | Übernehmen |
GM6-2000.5-2-AHB-7 | 7.000 [mm] | 1,3 / 5 [m/min] | 2.000 [kg] | 3.568,00 € | Übernehmen |
GM6-2500.4-2-AHB | 3.000 [mm] | 1 / 4 [m/min] | 2.500 [kg] | 3.124,00 € | Übernehmen |
GM6-2500.4-2-AHB-3 | 3.000 [mm] | 1 / 4 [m/min] | 2.500 [kg] | 3.124,00 € | Übernehmen |
GM6-2500.4-2-AHB-4 | 4.000 [mm] | 1 / 4 [m/min] | 2.500 [kg] | 3.235,00 € | Übernehmen |
GM6-2500.4-2-AHB-5 | 5.000 [mm] | 1 / 4 [m/min] | 2.500 [kg] | 3.346,00 € | Übernehmen |
GM6-2500.4-2-AHB-6 | 6.000 [mm] | 1 / 4 [m/min] | 2.500 [kg] | 3.457,00 € | Übernehmen |
GM6-2500.4-2-AHB-7 | 7.000 [mm] | 1 / 4 [m/min] | 2.500 [kg] | 3.568,00 € | Übernehmen |
Profilstahlkette
Die spezialgehärtete, galvanisch verzinkte Profilstahlkette erlaubt eine um 1/4 höhere Belastbarkeit gegenüber einer Rundstahlkette bei gleichen Nennmaßen. Die größere Auflagefläche der Kettenglieder wirkt sich positiv auf das Verschleißverhalten aus. Im Betrieb ergibt das zusätzliche Sicherheit und eine Erhöhung der Lebensdauer.
Halbleitersteuerung 48 V
Die elektronische Steuerung ist ausgeführt in verschleißfreier Halbleitertechnologie. Dadurch lassen sich deutliche Gewichts- und Platzeinsparung gegenüber herkömmlichen mechanischen Schützen realisieren. (Standardausführung bei GM8, optional bei GM2, GM4 und GM6).
Bedienung über Hängetaster
Flursteuerung über ergonomisch gestalteten Hängetaster ABUCommander mit 2-stufigen Druckschaltern und großflächiger „Not-Halt“-Schlagtaste. Der Anschluss der Steuerleitung erfolgt über Schnellsteckverbindung mit Drehverschraubung (Bajonett-Schnellsteckverbindung).
Klemmpuffer für ABUS Fahrwerke
Serie alpha (für 34 – 300 mm Flanschbreiten) Serie beta (für 110 – 340 mm Flanschbreiten) Für die schnelle Montage ohne Brennen, Schweißen, Bohren. Stufenlose Positionierung auf dem Träger in wenigen Minuten. Verwendung für parallelflanschige Trägerprofile aus S 235 (öl- und fettfrei) und für Fahrwerke mit max. Fahrgeschwindigkeit von 36 m/min. Hinweis: Für die beidseitige zuverlässige Abpufferung einer Laufkatze werden immer 2 Stk. Klemmpuffer benötigt!
ABUS Handfahrwerk HF
Diese Rollkatze (Laufkatze) ermöglicht ein leichtläufiges Verfahren des Elektrokettenzuges in einer Kranschiene bzw. im Kranträger Wir führen diese Rollfahrwerke in unterschiedlichen Ausführungen für verschiedene Flanschbreiten von Kranträgern.
ABURemote AC FB-Komplettset, bestehend aus:
- Wiederaufladbares Akku-Set
- Induktive Ladeschale mit Wandhalterung
- Schutztasche mit Schultergurt und Gürtel-Clip
- Empfänger mit integrierter Hup-Funktion (Akustiksignal)
Der elektrische Kettenzug GM von Abus im Einsatz mit einem Tiger Lastaufnahmemittel
Hier zeigen wir ein Anwendungsbeispiel, um ein Werkstück mit unförmiger Kontur per Kran und Hebezeug sicher zu handhaben.
Abus Elektrokettenzug GM mit verfahrbarem Handfahrwerk und einer Tiger Spindel-Hebezange als Lastaufnahmemittel.
