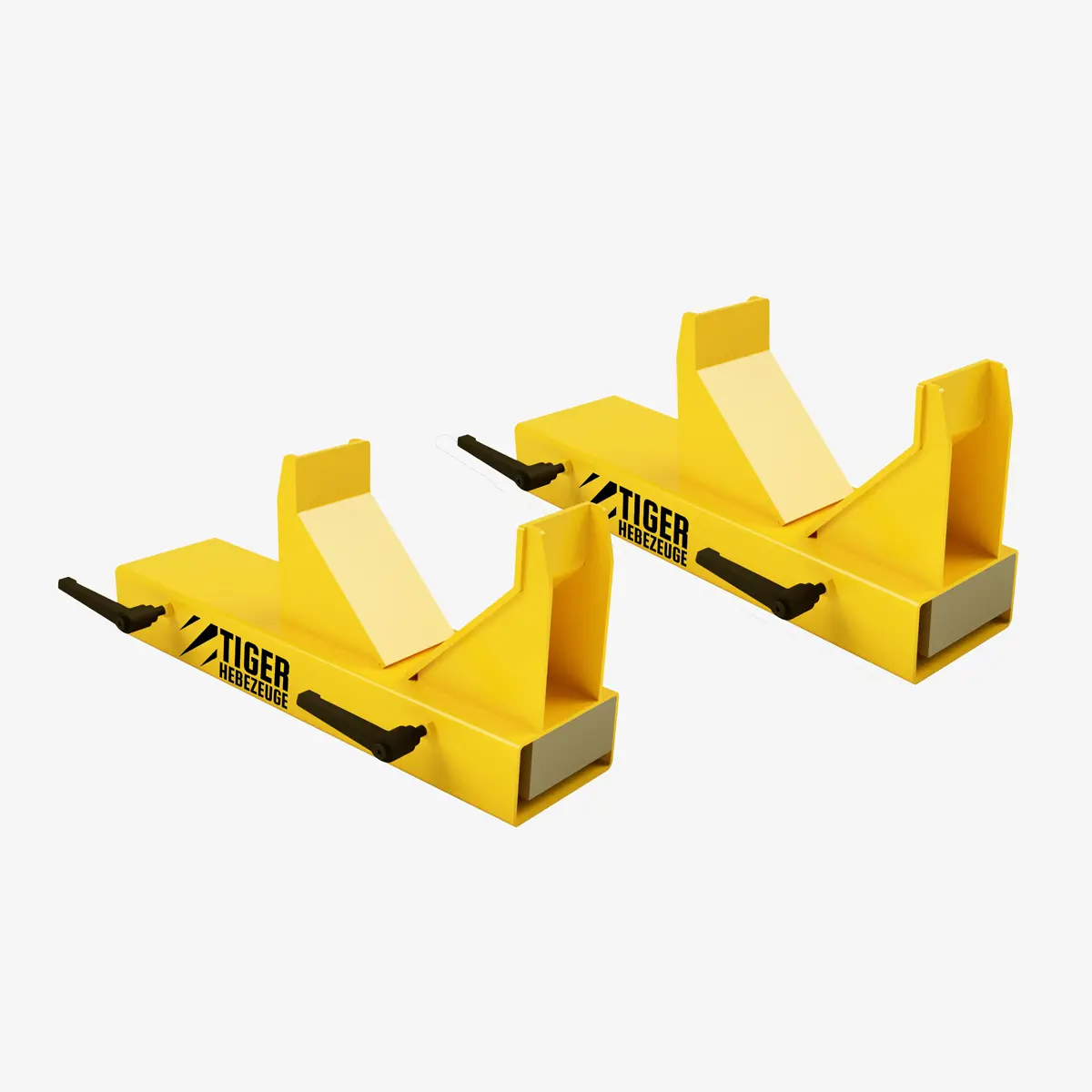

Tiger Sonder-Lastaufnahme-Prismen zum sicheren Transport von Rohren per Stapler
Bildergalerie überspringen
NEU im Tiger-Produktportfolio!
Dieses Produkt ist momentan nur auf Anfrage verfügbar. Unsere Experten helfen Ihnen gerne weiter:
+49 2202 98923 0
anfrage@tigerhebezeuge.de
/datenblatt/3abba0a08cca43d3a0cda2ae262bdd0d
https://www.tigerhebezeuge-shop.de/datenblatt/3abba0a08cca43d3a0cda2ae262bdd0d
Datenblatt herunterladen
Tiger Sonder-Transportvorrichtung zum sicheren Transport von Rohren per Stapler
Produktmerkmale
Produktbeschreibung
Wir passen unsere Tiger Sonder-Stapler-Transportvorrichtung der Serie Sonder-GSV auch gerne an Ihre konkrete Hebesituation an.
Fragen Sie hierfür einfach durch Klick auf den Button 'Produktanfrage stellen' an!
Optionen
Alle Tiger Sonder-Lastaufnahmemittel können auf Ihre Anforderung individuell angepaßt werden. Bitte fragen Sie hierfür einfach an.
Lieferumfang
- Tiger Sonder-Stapler-Hebevorrichtung für Rohre Serie Sonder-GSV
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
Hinweis zum sicheren Abstellen von Lastaufnahmemitteln
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen, Hebegreifern und C-Haken.
Bitte fragen Sie diese im Bedarfsfall einfach an!
Variante GSV-0,45-0,7-07175
| Aufnahme-Ø: | 80-300 [mm] |
|---|---|
| Aufnahmeart: | mit Staplertaschen |
| Eigengewicht: | 23 [kg] |
| Einsatzart: | für den Staplerbetrieb |
| Transportart: | heben |
| Material: | Stahl |
| Traglast: | 450 [kg] |
| passend für Zinkenquerschnitt (e x s): | 120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Produktnummer | Traglast | passend für Zinkenquerschnitt (e x s) | Preis | |
|---|---|---|---|---|
| GSV-0,45-0,7-07175 | 450 [kg] | 120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm] | Preis auf Anfrage | Übernehmen |
