Wofür ist die Tiger Balken-Traverse TAV-H-GTBT ausgelegt?

Sie ist als starre Lasttraverse mit vier Seitenlasthaken und zwei Wirbellasthaken für den Einsatz mit Kran und Stapler ausgelegt. Die Traverse ist speziell für den Transport länglicher Lasten geeignet.

Wie kann die Balken-Traverse individuell angepasst werden?

Anpassungen sind möglich, um spezifische Lastfälle abzudecken. Dazu gehören Optionen für höhere Traglasten und unterschiedliche Balkenlängen.

Welche Tragfähigkeitsgrenzen hat die Balken-Traverse TAV-H-GTBT?

Die Tragfähigkeit liegt zwischen 1000 kg und 5000 kg. Diese Werte sind in der technischen Auswahl spezifiziert.

Welche Merkmale hat die Oberfläche der Balken-Traverse?

Die Oberfläche der Balken-Traverse ist RAL 1004 (Goldgelb) lackiert. Dies sorgt für einen Korrosionsschutz und eine auffällige Sichtbarkeit.

Welche Norm muss bei der Aufhängung der Traverse berücksichtigt werden?

Die Aufhängung ist für Einfachhaken nach DIN 15401 ausgelegt. Diese Norm ist bei der Auswahl der Aufhängung zu beachten.

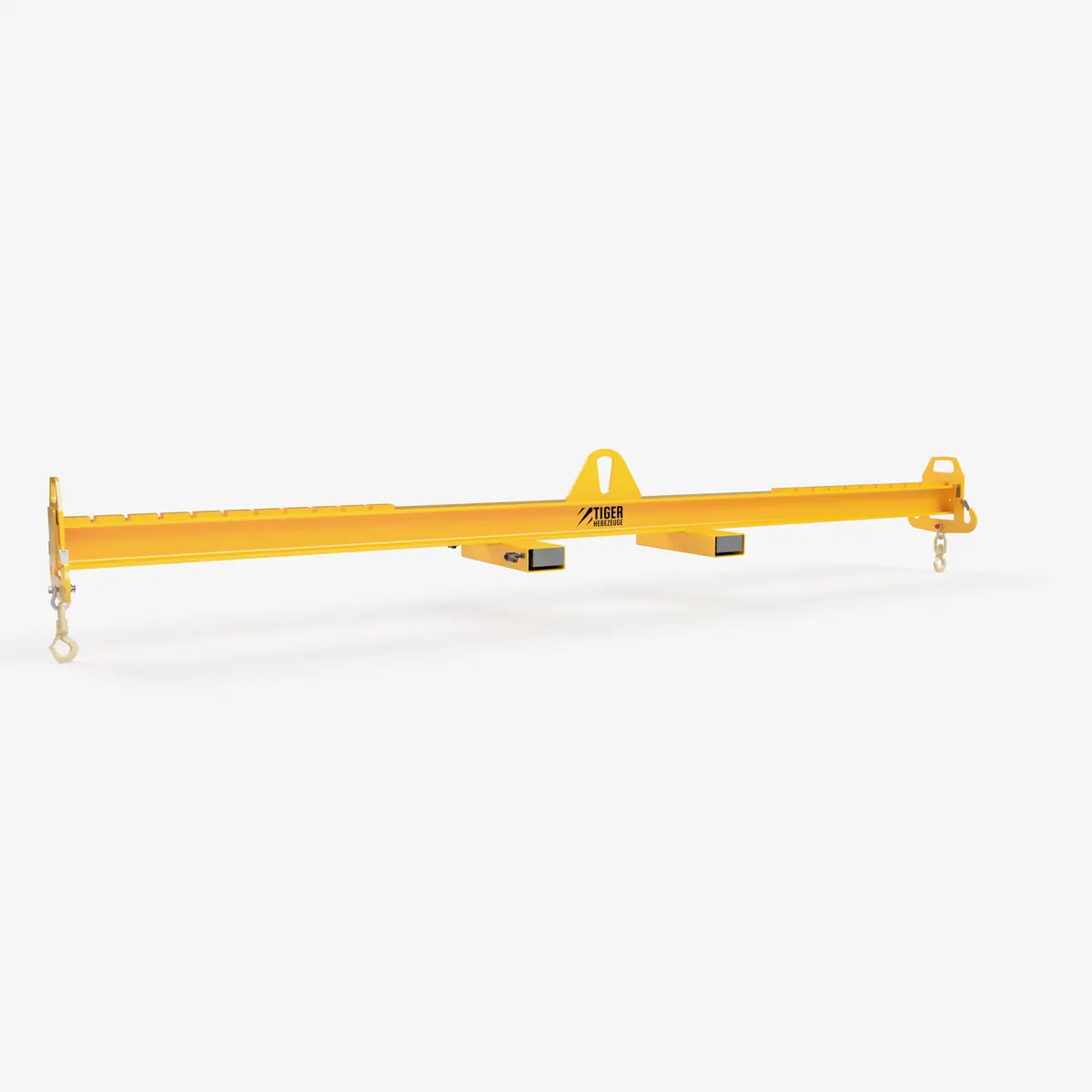

Tiger Balken-Traverse mit Wirbellasthaken und Seitenhaken für Kran & Stapler, verstellbar

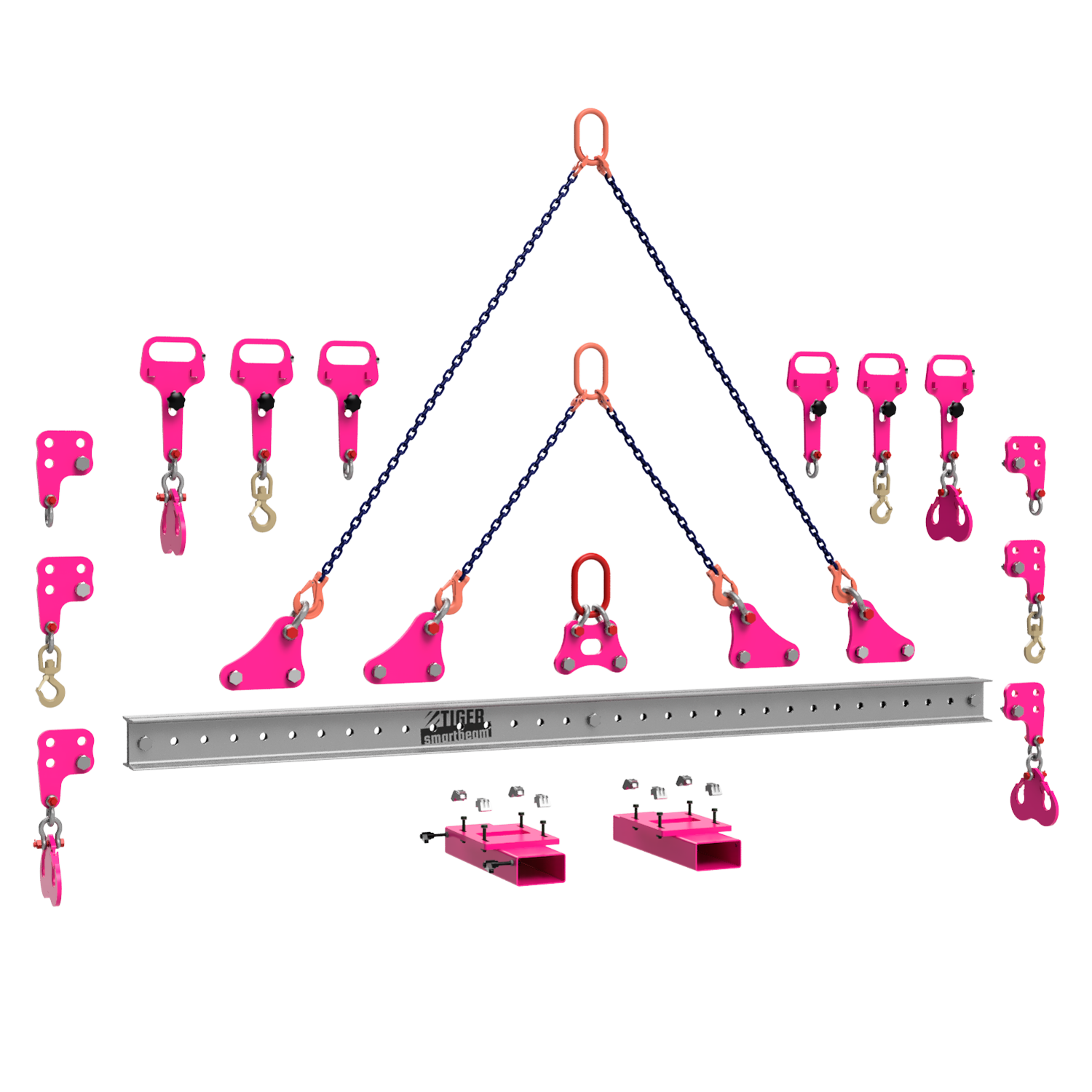

Ähnliches Produkt mit Versand in 3 Tagen!->ANFRAGEN mit Stichwort SMARTBEAM

tiger-staplertraverse-balkentraverse-mit-4-seitenhaken-und-2-wirbellasthaken-serie-TAV-H-GTBT

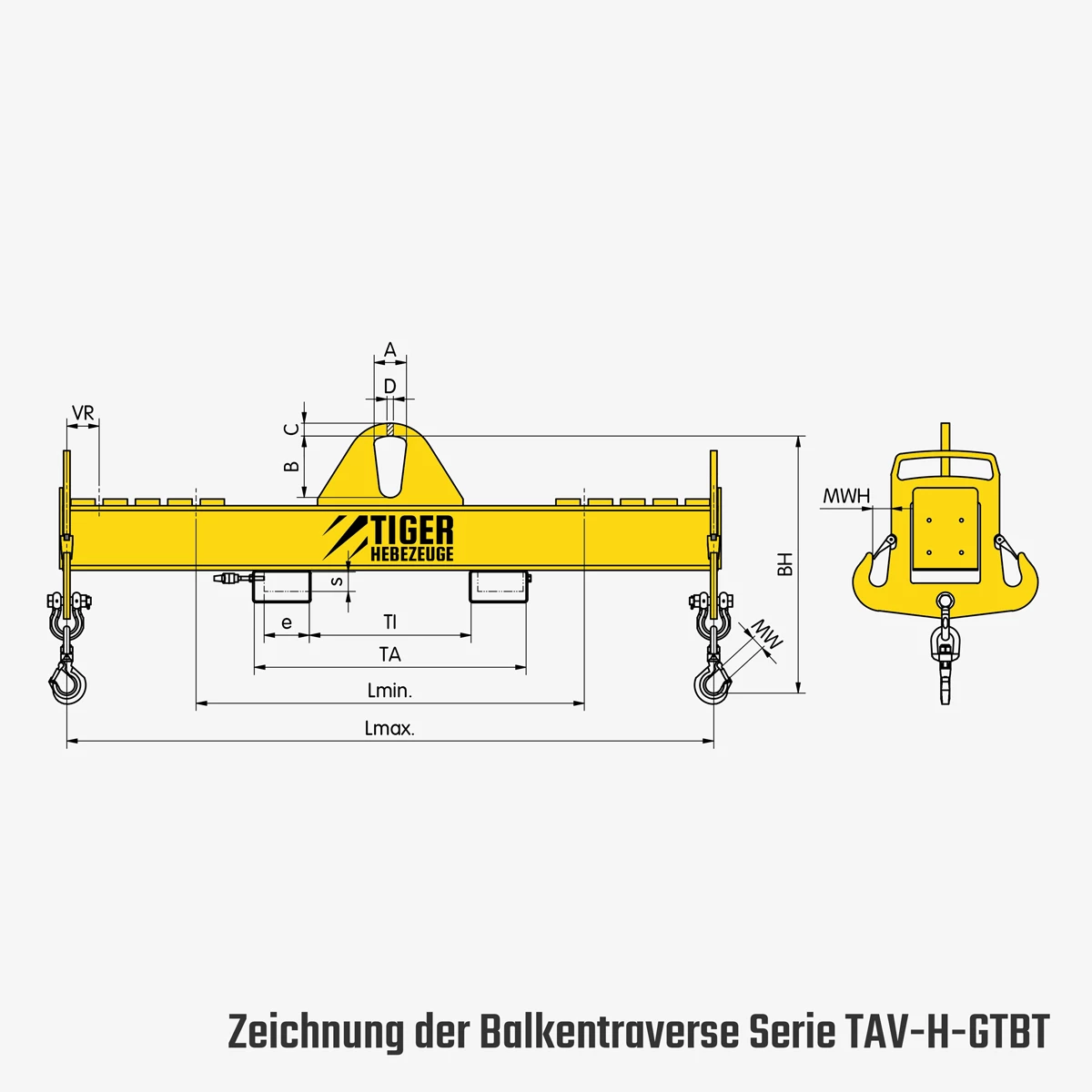

Technisches Bild für tiger-balkentraverse-mit-vier-seitenhaken-serie-TAV-H-GTBT-zeichnung

Traglast

Hakenabstand (L)

passend für Zinkenquerschnitt (e x s)

Serie:

TAV-H-GTBT

Ausgewählte Variante:

TAV-H-GTBT

Preis aktuell nur auf Anfrage!

Lieferzeit: Auf Anfrage

Frachtkosten ab Werk

Produktanfrage stellen

Dieses Produkt ist momentan nur auf Anfrage verfügbar. Unsere Experten helfen Ihnen gerne weiter: +49 2202 98923 0 anfrage@tigerhebezeuge.de

Sonderanfrage

Datenblatt herunterladen

Tiger Balken-Traverse mit 2 Wirbellasthaken und 4 Seitenhaken für Kran und Stapler, verstellbar

Produktmerkmale

Tiger Lasttraverse für den Kran- und Staplerbetrieb
Starre Lasttraverse als Balkentraverse mit vier Seitenlasthaken und zwei Wirbellasthaken
Aufhängung für Einfachhaken DIN 15401
Einfahrtaschen für Staplerzinken
Oberfläche: RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

Tiger Balkentraversen TAV-H-GTBT - Staplertraversen mit zwei verstellbaren Wirbellasthaken und 2 Paar Seitenhaken und Staplertaschen

Robuste Balken-Traverse als Seitenhaken-Traverse für den sicheren Transport länglicher Lasten per Kran und Stapler.
Diese Krantraverse ist mit zwei Verstellelementen inkl. Handgriffen, zwei verstellbaren Wirbellasthaken, vier Seitenhaken und Staplerzinken-Einfahrtaschen ausgestattet. Die Verstellelemente können im Raster (Maß VR) auf dem Balken umgehangen werden.

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.

Gerne passen wir unsere Tiger Stapler-Balkentraversen aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

Optionen

Höhere Traglasten
Andere Balkenlängen
Weitere individuelle Anpassungen an den spezifischen Lastfall

Lieferumfang

Tiger Stapler-Balkentraverse TAV-H-GTBT für Einsatz am Gabelstapler und Kran
Gedruckte Betriebsanleitung (DEU/ENG)
EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Hinweis zum sicheren Abstellen von Lastaufnahmemitteln
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Wir liefern Ihnen auch die passenden Ablagegestelle und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen, Hebegreifern und C-Haken.

Bitte fragen Sie diese im Bedarfsfall einfach an!

Variante TAV-H-GTBT

Anpassung:	ca. 6 - 8 Wochen, werksseitig
Anschlagpunkt zur Lastaufnahme:	Wirbellasthaken, Drehbar
Anzahl Lastwechsel:	16.000
Einstellbare Arbeitsbreite:	Ja
Erweiterbarkeit:	fixe Seriengeometrie
Konstruktion:	geschweißt, verstellbar
Merkmal:	TAV-H-GTBT - Balkentraverse
Oberfläche:	RAL 1004 (Goldgelb) lackiert
Staplertaschen:	Ja
Typische Anwendung:	für unterschiedliche lange Lasten mit mittingem LSP
Wartung / Ersatzteile:	nur teilw. möglich
max. Arbeitsbreite:	4.000
max. Traglast (WLL):	5 t
min. Arbeitsbreite:	1.000 mm

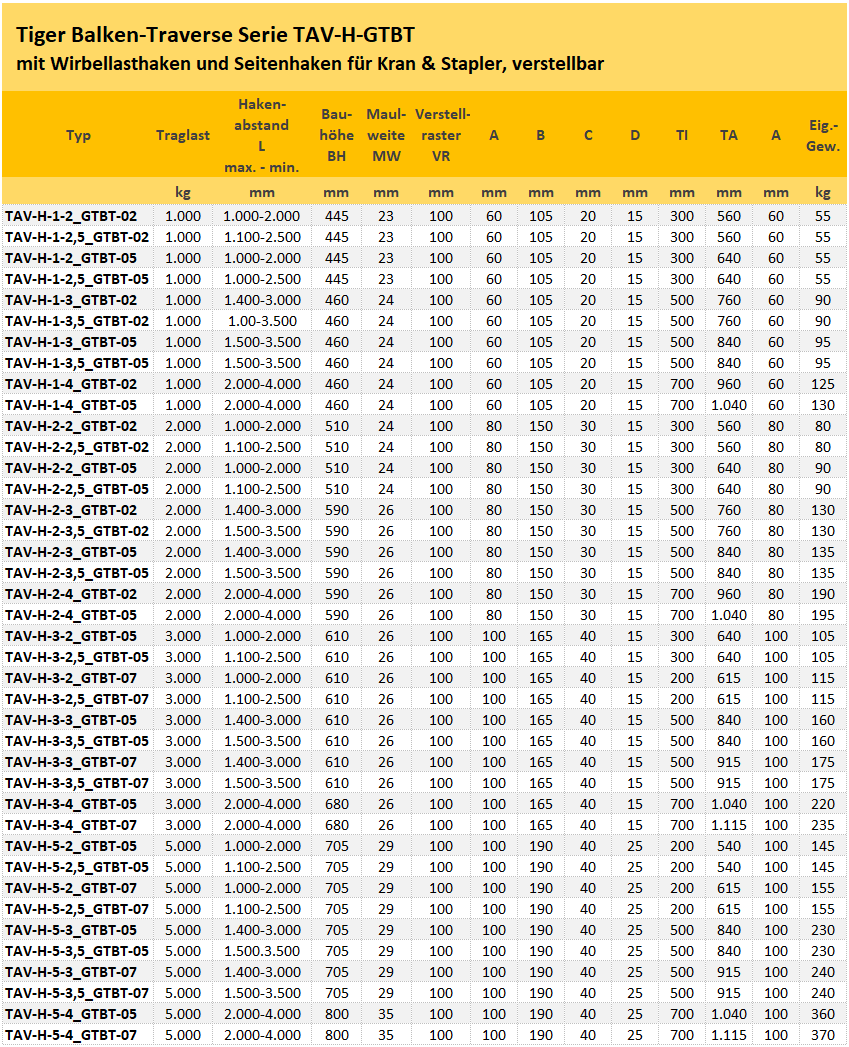

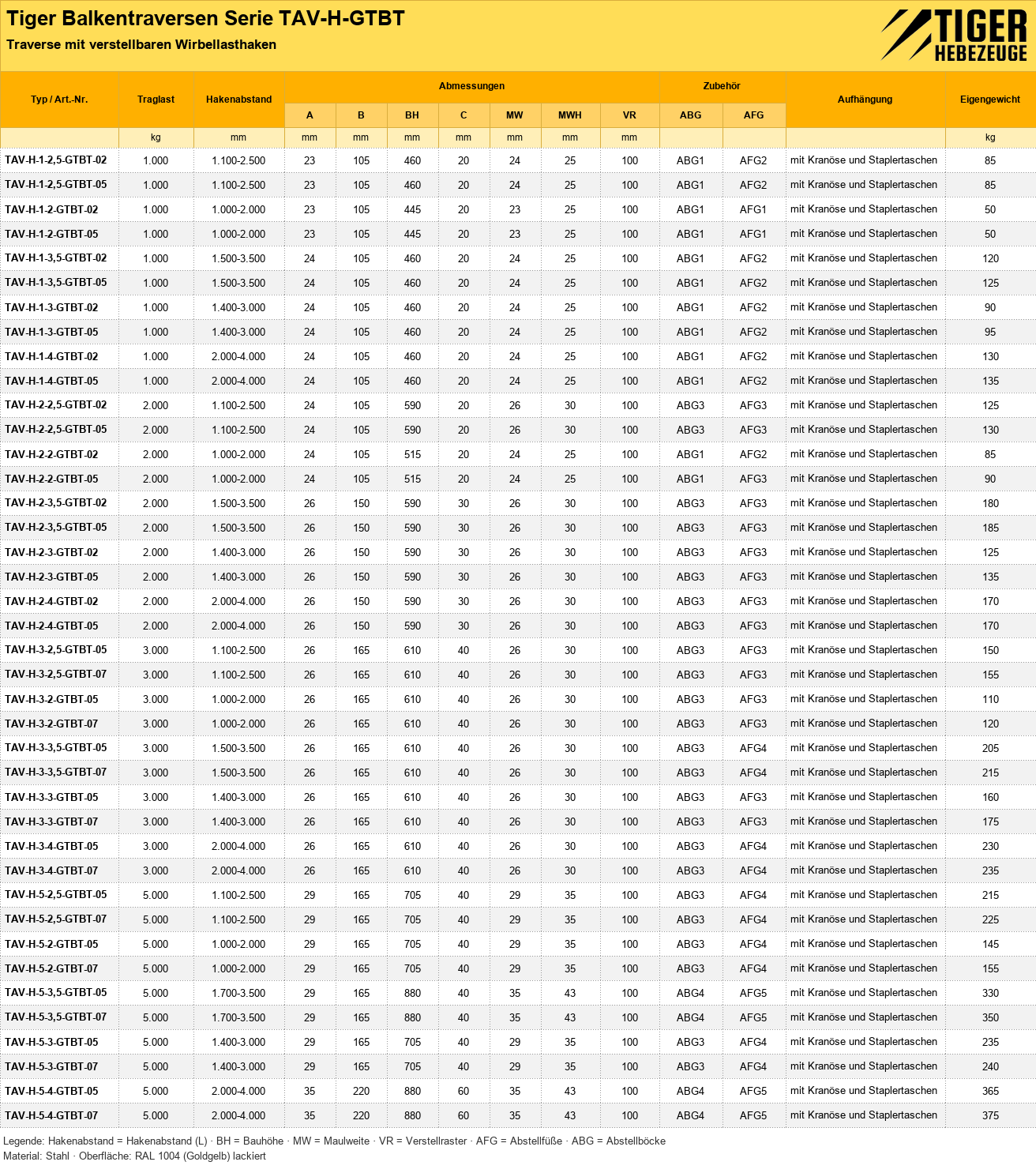

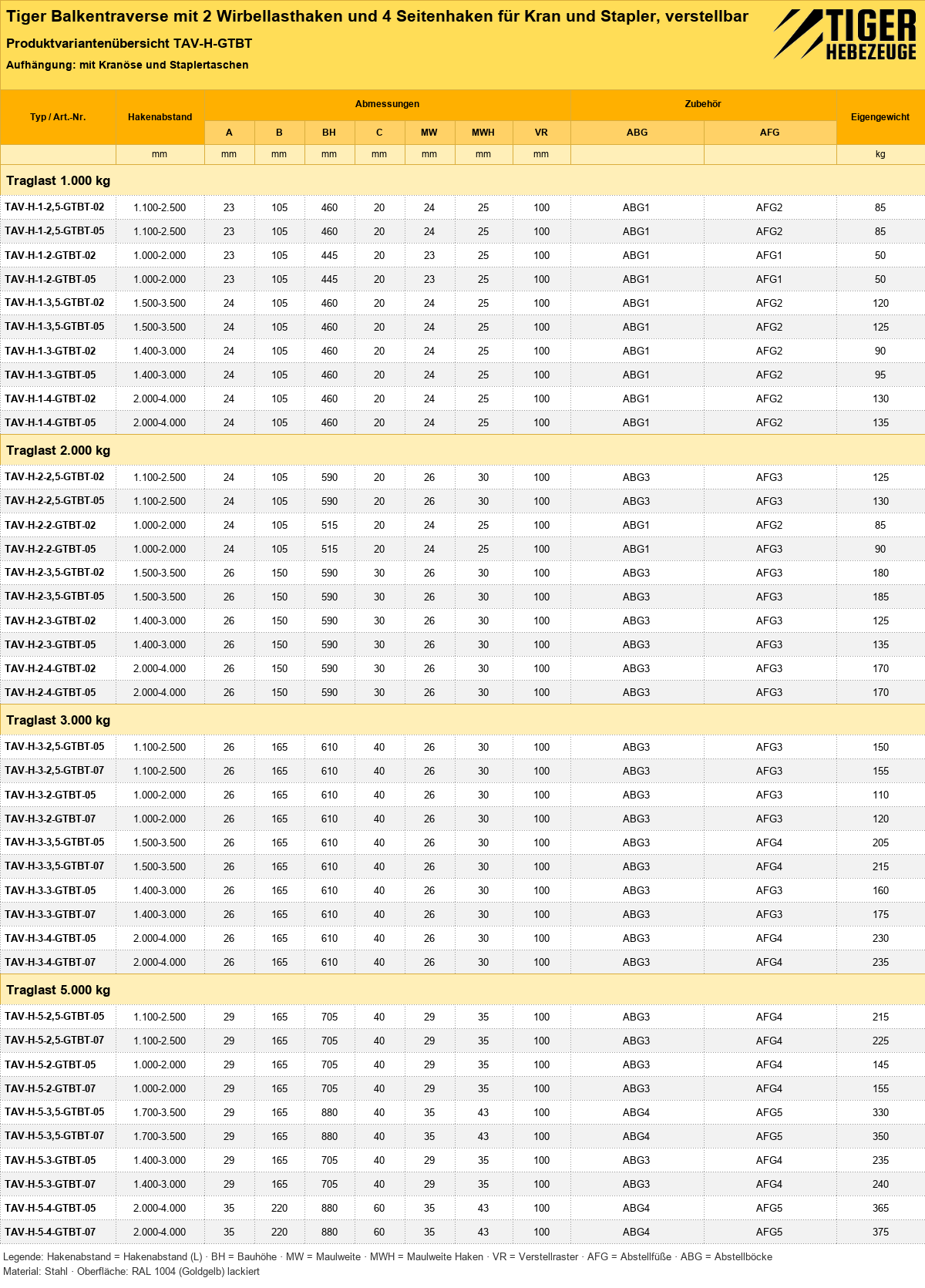

Produktnummer	Hakenabstand (L)	Traglast	passend für Zinkenquerschnitt (e x s)	Preis
TAV-H-1-2-GTBT-02	1.000-2.000 [mm]	1.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	1.494,00 €	Übernehmen
TAV-H-1-2-GTBT-05	1.000-2.000 [mm]	1.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	1.576,00 €	Übernehmen
TAV-H-1-2,5-GTBT-02	1.100-2.500 [mm]	1.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	1.520,00 €	Übernehmen
TAV-H-1-2,5-GTBT-05	1.100-2.500 [mm]	1.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	1.679,00 €	Übernehmen
TAV-H-1-3-GTBT-02	1.400-3.000 [mm]	1.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	1.757,00 €	Übernehmen
TAV-H-1-3-GTBT-05	1.400-3.000 [mm]	1.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	1.808,00 €	Übernehmen
TAV-H-1-3,5-GTBT-02	1.500-3.500 [mm]	1.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	1.808,00 €	Übernehmen
TAV-H-1-3,5-GTBT-05	1.500-3.500 [mm]	1.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	1.932,00 €	Übernehmen
TAV-H-1-4-GTBT-02	2.000-4.000 [mm]	1.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	2.091,00 €	Übernehmen
TAV-H-1-4-GTBT-05	2.000-4.000 [mm]	1.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.138,00 €	Übernehmen
TAV-H-2-2-GTBT-02	1.000-2.000 [mm]	2.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	1.715,00 €	Übernehmen
TAV-H-2-2-GTBT-05	1.000-2.000 [mm]	2.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	1.654,00 €	Übernehmen
TAV-H-2-2,5-GTBT-02	1.100-2.500 [mm]	2.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	1.715,00 €	Übernehmen
TAV-H-2-2,5-GTBT-05	1.100-2.500 [mm]	2.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	1.906,00 €	Übernehmen
TAV-H-2-3-GTBT-02	1.400-3.000 [mm]	2.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	2.030,00 €	Übernehmen
TAV-H-2-3-GTBT-05	1.400-3.000 [mm]	2.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.050,00 €	Übernehmen
TAV-H-2-3,5-GTBT-02	1.500-3.500 [mm]	2.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	2.050,00 €	Übernehmen
TAV-H-2-3,5-GTBT-05	1.500-3.500 [mm]	2.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.194,00 €	Übernehmen
TAV-H-2-4-GTBT-02	2.000-4.000 [mm]	2.000 [kg]	80 x 35/40/45 \| 100 x 35/40/45/50 [mm]	2.287,00 €	Übernehmen
TAV-H-2-4-GTBT-05	2.000-4.000 [mm]	2.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.394,00 €	Übernehmen
TAV-H-3-2-GTBT-05	1.000-2.000 [mm]	3.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.179,00 €	Übernehmen
TAV-H-3-2-GTBT-07	1.000-2.000 [mm]	3.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	2.215,00 €	Übernehmen
TAV-H-3-2,5-GTBT-05	1.100-2.500 [mm]	3.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.215,00 €	Übernehmen
TAV-H-3-2,5-GTBT-07	1.100-2.500 [mm]	3.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	2.215,00 €	Übernehmen
TAV-H-3-3-GTBT-05	1.400-3.000 [mm]	3.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.215,00 €	Übernehmen
TAV-H-3-3-GTBT-07	1.400-3.000 [mm]	3.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	2.266,00 €	Übernehmen
TAV-H-3-3,5-GTBT-05	1.500-3.500 [mm]	3.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.266,00 €	Übernehmen
TAV-H-3-3,5-GTBT-07	1.500-3.500 [mm]	3.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	2.452,00 €	Übernehmen
TAV-H-3-4-GTBT-05	2.000-4.000 [mm]	3.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.606,00 €	Übernehmen
TAV-H-3-4-GTBT-07	2.000-4.000 [mm]	3.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	2.689,00 €	Übernehmen
TAV-H-5-2-GTBT-05	1.000-2.000 [mm]	5.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.189,00 €	Übernehmen
TAV-H-5-2-GTBT-07	1.000-2.000 [mm]	5.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	2.256,00 €	Übernehmen
TAV-H-5-2,5-GTBT-05	1.100-2.500 [mm]	5.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.256,00 €	Übernehmen
TAV-H-5-2,5-GTBT-07	1.100-2.500 [mm]	5.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	2.421,00 €	Übernehmen
TAV-H-5-3-GTBT-05	1.400-3.000 [mm]	5.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.545,00 €	Übernehmen
TAV-H-5-3-GTBT-07	1.400-3.000 [mm]	5.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	3.163,00 €	Übernehmen
TAV-H-5-3,5-GTBT-05	1.700-3.500 [mm]	5.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	2.627,00 €	Übernehmen
TAV-H-5-3,5-GTBT-07	1.700-3.500 [mm]	5.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	3.163,00 €	Übernehmen
TAV-H-5-4-GTBT-05	2.000-4.000 [mm]	5.000 [kg]	120/130 x 40/45/50/55/60, 140 x 50, 150 x 50/60/70 [mm]	3.451,00 €	Übernehmen
TAV-H-5-4-GTBT-07	2.000-4.000 [mm]	5.000 [kg]	160 x 50, 180 x 50/60/70, 185 x 60/65, 190 x 60/65/75 [mm]	3.451,00 €	Übernehmen

Nicht das, was Sie gesucht haben?

Wir konstruieren unsere Tiger Lastaufnahmemittel auch speziell für Ihre konkrete Anforderung!

FAQ Häufig gestellte Fragen zur verstellbaren Staplertraverse TAV-H-GTBT

Welche Sicherheitsrichtlinien müssen beim Abstellen der Balken-Traverse beachtet werden?: Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können. Es werden auch Ablagegestelle und Abstellböcke zur sicheren Ablage angeboten.
Wofür ist die Tiger Balken-Traverse TAV-H-GTBT ausgelegt?: Sie ist als starre Lasttraverse mit vier Seitenlasthaken und zwei Wirbellasthaken für den Einsatz mit Kran und Stapler ausgelegt. Die Traverse ist speziell für den Transport länglicher Lasten geeignet.
Mit welchen technischen Details ist die Tiger Balken-Traverse ausgestattet?: Die Traverse verfügt über zwei verstellbare Wirbellasthaken, vier Seitenhaken und Staplerzinken-Einfahrtaschen. Zusätzlich sind zwei Verstellelemente mit Handgriffen integriert.
Wie kann die Balken-Traverse individuell angepasst werden?: Anpassungen sind möglich, um spezifische Lastfälle abzudecken. Dazu gehören Optionen für höhere Traglasten und unterschiedliche Balkenlängen.
Welche Tragfähigkeitsgrenzen hat die Balken-Traverse TAV-H-GTBT?: Die Tragfähigkeit liegt zwischen 1000 kg und 5000 kg. Diese Werte sind in der technischen Auswahl spezifiziert.
Welche Elemente erleichtern den Transport länglicher Lasten?: Die robuste Struktur und die Seitenhaken-Traverse ermöglichen den sicheren Transport länglicher Lasten per Kran und Stapler. Auch die verstellbaren Wirbellasthaken tragen dazu bei.
Welche Merkmale hat die Oberfläche der Balken-Traverse?: Die Oberfläche der Balken-Traverse ist RAL 1004 (Goldgelb) lackiert. Dies sorgt für einen Korrosionsschutz und eine auffällige Sichtbarkeit.
Welche Norm muss bei der Aufhängung der Traverse berücksichtigt werden?: Die Aufhängung ist für Einfachhaken nach DIN 15401 ausgelegt. Diese Norm ist bei der Auswahl der Aufhängung zu beachten.
