Zurrkette in GK10 mit Ratschenlastspanner gem. EN 12195‑3, zweiteilig
Bildergalerie überspringen
NEU im Tiger-Produktportfolio!
Besonders gutes Preis-Leistungsverhältnis
/datenblatt/d24a9f2eb1054432a3e2e33a8a8d7987
https://www.tigerhebezeuge-shop.de/datenblatt/d24a9f2eb1054432a3e2e33a8a8d7987
Datenblatt herunterladen
Robuste Spanngliederkette – flexibel, sicher und normkonform nach EN 12195‑3
Produktmerkmale
- Spannkette mit Ratschenspanner in GK10, 2-teilig
- Zur LKW-Ladungssicherung nach EN 12195-3 (mit höherer Zugkraft)
- Ratschenlastspanner mit Ausdrehsicherung (systemintegriert und typabhängig)
- 2 angebaute Verkürzungshaken mit Sicherungsstift
- Kette in Güteklasse 10
- Verkürzungshaken mit Sicherung (gemäß den Vorschriften)
- Mit nachvollziehbarer Kettennummer und Kettenkarteikarte
- Anwendungsbereich bei Temparaturen zwischen -40°C und +100°C
- Aus NiCr Sonderstahl/Carbonstahl
- Oberfläche: Blau lackiert
Produktbeschreibung

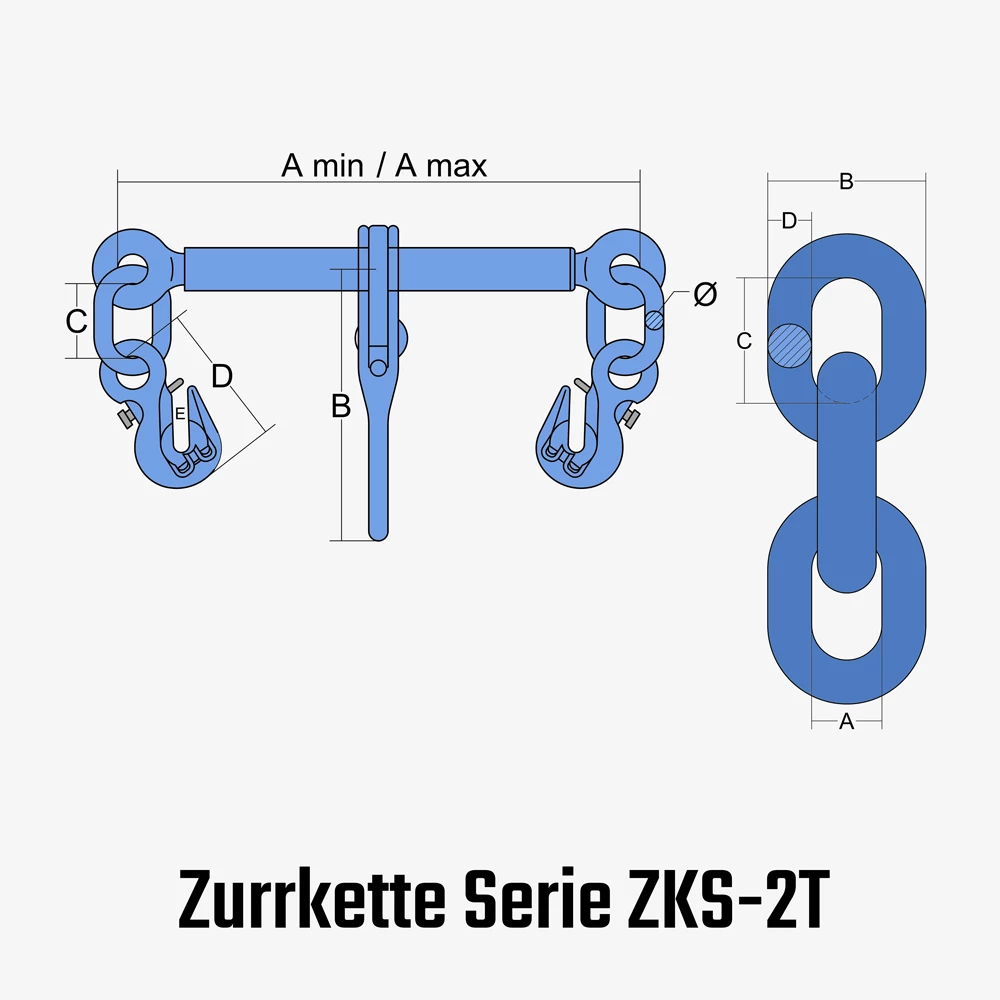

Zurrkette ZKS-2T nach EN 12195‑3 in GK10 - mit und ohne Ausdrehsicherung, 2‑teilig
Professionelle Ladungssicherung mit hoher Zurrkraft, Prüfplakette und Kettenkarteikarte
Die Zurrkette ZKS-2T ist ein hochwertiges 2‑teiliges Zurrkettensystem in Güteklasse 10, gefertigt nach DIN EN 12195‑3. Sie besteht aus einem Ratschenlastspanner, einer losen Lastkette mit zwei Gabelkopfhaken mit Sicherungsfalle und - je nach Ausführung - auch noch einer Ausdrehsicherung.
Ein integrierter Federsicherungsstift ist Bestandteil dieser Verzurrkette. Dieser verhindert ein versehentliches Aushaken bei ungespannter Kette. Zwei Gabelkopfhaken inkl. Sicherungsfalle als Endbeschlag sind weitere Bestanteile dieser separaten Spannkette besitzt ,
Eine lackierte Kette aus NiCr‑Stahl überzeugt durch Robustheit und höchste Sicherheit. Zurrketten werden häufig auch Zurrspannkette, Schwerlastzurrkette, Spannkette oder Verzurrkette genannt und dienen der Sicherung schwerer Ladung auf z. B. einem LKW.
Produktvorteile auf einen Blick
- Sehr hohe Zugkraft: LC bis 13.400 daN – ideal für schwerste Lasten
- Hohe Vorspannung (STF): Bis zu 1.250 daN – für sichere Fixierung
- Zertifizierte Sicherheit: Normkonform nach EN 12195‑3 mit robuster Prüfplaketten
- Robuste Ausführung: Lackierter NiCr‑Stahl, säure‑ & ölbeständig, temperaturfest
Technische Merkmale
- Normgerechte Fertigung: gemäß DIN EN 12195‑3 inkl. Prüf-Plakette sowie Ketten-Karteikarte
- Zugkraft (LC): wählbar 5.000 daN (8 mm), 8.000 daN (10 mm) oder 13.400 daN (13 mm)
- Vorspannkraft (STF): bis zu 2.000 daN (20 kN
- Handkraft (SHF): max. etwa 50 daN für ergonomisches Arbeiten
- Nutzlängen: von 1 m bis 8 m lieferbar
- Gabelkopfhaken mit Sicherungseinrichtung
- Optional: integrierte Ausdrehsicherung und Verkürzungshaken mit Sicherung
Potenzielle Anwendungsgebiete
- Sicherung von Baggern, schweren Baumaschinen, Fahrzeugkomponenten und Industrieausrüstung
- Einsatz auf LKW, Tiefladern, Anhängern und Spezialtransporter
- Ideal für Unternehmen aus Spedition, Bauwirtschaft, Maschinenbau und Schwerlastlogistik
- Optimal kombinierbar mit Kantenschutz, Antirutschmatten oder weiteren Zubehörprodukten
Handling & Bedienung
- Lastkette an den Anschlagpunkten einhängen
- Ratschenspanner mit Gabelkopfhaken montieren
- Kette durch die Ratsche führen
- Mit geringem Kraftaufwand (SHF ca. 50 daN) vorspannen und Ratsche sichern
Das Handling ist ergonomisch dank geringen Handkraftbedarf – auch bei häufigem Einsatz einfach und rückenschonend nutzbar.
Sicherheits- und Normhinweise
- Nur zur Ladungssicherung verwenden – nicht zum Heben geeignet
- Zurrkette nicht verdrehen oder verknoten – reduziert die zulässige Tragkraft
- Regelmäßige Prüfung nach UVV Vorschriften (§3, §4, §14 BetrSichV) erforderlich
- Einsatz temperaturbeständig von ca. –40 °C bis +100 °C
Worauf legen unsere Kunden beim Kauf dieses Produktes besonders Wert?
- Maximale Zurrkraft (LC) und Vorspannkraft (STF) für höchste Sicherheitsanforderungen
- Normkonforme Qualität nach DIN EN 12195‑3 inklusive Prüfplaketten und Dokumentation
- Langlebigkeit und Robustheit auch bei aggressiver Umgebung und häufigem Einsatz
Optionen
Für diesen Artikel bieten wir derzeit keine Optionen an.
Lieferumfang
- Zurrkette zweiteilig - ZKS-2T
- Betriebsanleitung
- EG-Konformitätserklärung
- Ketten Karteikarten
Sicherheitshinweis
- Nicht zum Heben verwenden!
- Die Verzurrung und die Auswahl der zu verwendenden Zurrmittel sollte durch eine befähigte, geschulte Person beaufsichtigt und durchgeführt werden.
- Zurrkräfte abhängig von transportierender Ladung, Ladeflächenbeschaffenheit und dem Transportmittel (bitte nutzen Sie einen gängigen Zurrmittelrechner!).
- Zurrketten unterliegen einer jährlichen Prüfpflicht.
- Zurrketten dürfen bei Temperaturen zwischen -40°C und +100°C eingesetzt werden.
Variante ZKS-2T-08-1
| Nenndicke Anschlagmittel: | 8 [mm] |
|---|---|
| Bruchkraft: | 100 [kN] |
| Eigengewicht: | 5,44 [kg] |
| max. Zurrkraft LC: | 50 [kN] |
| Vorspannkraft (STF): | 1.250 [daN] |
| Material: | NiCr Sonderstahl/Carbonstahl |
| Ausführung: | Standard |
| Nutzlänge: | 1.000 [mm] |
| Oberfläche: | blau |
| Produktnummer | Ausführung | Nutzlänge | max. Zurrkraft LC | Preis | |
|---|---|---|---|---|---|
| ZKS-2T-08-1 | Standard | 1.000 [mm] | 50 [kN] | 84,00 € | Übernehmen |
| ZKS-2T-08-1-LDS | Mit Losdrehsicherung | 1.000 [mm] | 50 [kN] | 84,00 € | Übernehmen |
| ZKS-2T-08-1,5 | Standard | 1.500 [mm] | 50 [kN] | 90,00 € | Übernehmen |
| ZKS-2T-08-1,5-LDS | Mit Losdrehsicherung | 1.500 [mm] | 50 [kN] | 90,00 € | Übernehmen |
| ZKS-2T-08-2 | Standard | 2.000 [mm] | 50 [kN] | 96,00 € | Übernehmen |
| ZKS-2T-08-2-LDS | Mit Losdrehsicherung | 2.000 [mm] | 50 [kN] | 96,00 € | Übernehmen |
| ZKS-2T-08-2,5 | Standard | 2.500 [mm] | 50 [kN] | 102,00 € | Übernehmen |
| ZKS-2T-08-2,5-LDS | Mit Losdrehsicherung | 2.500 [mm] | 50 [kN] | 102,00 € | Übernehmen |
| ZKS-2T-08-3 | Standard | 3.000 [mm] | 50 [kN] | 108,00 € | Übernehmen |
| ZKS-2T-08-3-LDS | Mit Losdrehsicherung | 3.000 [mm] | 50 [kN] | 108,00 € | Übernehmen |
| ZKS-2T-08-3,5 | Standard | 3.500 [mm] | 50 [kN] | 114,00 € | Übernehmen |
| ZKS-2T-08-3,5-LDS | Mit Losdrehsicherung | 3.500 [mm] | 50 [kN] | 114,00 € | Übernehmen |
| ZKS-2T-08-4 | Standard | 4.000 [mm] | 50 [kN] | 120,00 € | Übernehmen |
| ZKS-2T-08-4-LDS | Mit Losdrehsicherung | 4.000 [mm] | 50 [kN] | 120,00 € | Übernehmen |
| ZKS-2T-08-4,5 | Standard | 4.500 [mm] | 50 [kN] | 125,00 € | Übernehmen |
| ZKS-2T-08-4,5-LDS | Mit Losdrehsicherung | 4.500 [mm] | 50 [kN] | 125,00 € | Übernehmen |
| ZKS-2T-08-5 | Standard | 5.000 [mm] | 50 [kN] | 131,00 € | Übernehmen |
| ZKS-2T-08-5-LDS | Mit Losdrehsicherung | 5.000 [mm] | 50 [kN] | 131,00 € | Übernehmen |
| ZKS-2T-08-5,5 | Standard | 5.500 [mm] | 50 [kN] | 137,00 € | Übernehmen |
| ZKS-2T-08-5,5-LDS | Mit Losdrehsicherung | 5.500 [mm] | 50 [kN] | 137,00 € | Übernehmen |
| ZKS-2T-08-6 | Standard | 6.000 [mm] | 50 [kN] | 143,00 € | Übernehmen |
| ZKS-2T-08-6-LDS | Mit Losdrehsicherung | 6.000 [mm] | 50 [kN] | 143,00 € | Übernehmen |
| ZKS-2T-08-7 | Standard | 7.000 [mm] | 50 [kN] | 155,00 € | Übernehmen |
| ZKS-2T-08-7-LDS | Mit Losdrehsicherung | 7.000 [mm] | 50 [kN] | 155,00 € | Übernehmen |
| ZKS-2T-08-8 | Standard | 8.000 [mm] | 50 [kN] | 167,00 € | Übernehmen |
| ZKS-2T-08-8-LDS | Mit Losdrehsicherung | 8.000 [mm] | 50 [kN] | 167,00 € | Übernehmen |
| ZKS-2T-10-1 | Standard | 1.000 [mm] | 80 [kN] | 111,00 € | Übernehmen |
| ZKS-2T-10-1-LDS | Mit Losdrehsicherung | 1.000 [mm] | 80 [kN] | 111,00 € | Übernehmen |
| ZKS-2T-10-1,5 | Standard | 1.500 [mm] | 80 [kN] | 120,00 € | Übernehmen |
| ZKS-2T-10-1,5-LDS | Mit Losdrehsicherung | 1.500 [mm] | 80 [kN] | 120,00 € | Übernehmen |
| ZKS-2T-10-2 | Standard | 2.000 [mm] | 80 [kN] | 128,00 € | Übernehmen |
| ZKS-2T-10-2-LDS | Mit Losdrehsicherung | 2.000 [mm] | 80 [kN] | 128,00 € | Übernehmen |
| ZKS-2T-10-2,5 | Standard | 2.500 [mm] | 80 [kN] | 136,00 € | Übernehmen |
| ZKS-2T-10-2,5-LDS | Mit Losdrehsicherung | 2.500 [mm] | 80 [kN] | 136,00 € | Übernehmen |
| ZKS-2T-10-3 | Standard | 3.000 [mm] | 80 [kN] | 144,00 € | Übernehmen |
| ZKS-2T-10-3-LDS | Mit Losdrehsicherung | 3.000 [mm] | 80 [kN] | 144,00 € | Übernehmen |
| ZKS-2T-10-3,5 | Standard | 3.500 [mm] | 80 [kN] | 153,00 € | Übernehmen |
| ZKS-2T-10-3,5-LDS | Mit Losdrehsicherung | 3.500 [mm] | 80 [kN] | 153,00 € | Übernehmen |
| ZKS-2T-10-4 | Standard | 4.000 [mm] | 80 [kN] | 161,00 € | Übernehmen |
| ZKS-2T-10-4-LDS | Mit Losdrehsicherung | 4.000 [mm] | 80 [kN] | 161,00 € | Übernehmen |
| ZKS-2T-10-4,5 | Standard | 4.500 [mm] | 80 [kN] | 169,00 € | Übernehmen |
| ZKS-2T-10-4,5-LDS | Mit Losdrehsicherung | 4.500 [mm] | 80 [kN] | 169,00 € | Übernehmen |
| ZKS-2T-10-5 | Standard | 5.000 [mm] | 80 [kN] | 178,00 € | Übernehmen |
| ZKS-2T-10-5-LDS | Mit Losdrehsicherung | 5.000 [mm] | 80 [kN] | 178,00 € | Übernehmen |
| ZKS-2T-10-5,5 | Standard | 5.500 [mm] | 80 [kN] | 186,00 € | Übernehmen |
| ZKS-2T-10-5,5-LDS | Mit Losdrehsicherung | 5.500 [mm] | 80 [kN] | 186,00 € | Übernehmen |
| ZKS-2T-10-6 | Standard | 6.000 [mm] | 80 [kN] | 194,00 € | Übernehmen |
| ZKS-2T-10-6-LDS | Mit Losdrehsicherung | 6.000 [mm] | 80 [kN] | 194,00 € | Übernehmen |
| ZKS-2T-10-7 | Standard | 7.000 [mm] | 80 [kN] | 211,00 € | Übernehmen |
| ZKS-2T-10-7-LDS | Mit Losdrehsicherung | 7.000 [mm] | 80 [kN] | 211,00 € | Übernehmen |
| ZKS-2T-10-8 | Standard | 8.000 [mm] | 80 [kN] | 228,00 € | Übernehmen |
| ZKS-2T-10-8-LDS | Mit Losdrehsicherung | 8.000 [mm] | 80 [kN] | 228,00 € | Übernehmen |
| ZKS-2T-13-1 | Standard | 1.000 [mm] | 134 [kN] | 179,00 € | Übernehmen |
| ZKS-2T-13-1-LDS | Mit Losdrehsicherung | 1.000 [mm] | 134 [kN] | 179,00 € | Übernehmen |
| ZKS-2T-13-1,5 | Standard | 1.500 [mm] | 134 [kN] | 193,00 € | Übernehmen |
| ZKS-2T-13-1,5-LDS | Mit Losdrehsicherung | 1.500 [mm] | 134 [kN] | 193,00 € | Übernehmen |
| ZKS-2T-13-2 | Standard | 2.000 [mm] | 134 [kN] | 207,00 € | Übernehmen |
| ZKS-2T-13-2-LDS | Mit Losdrehsicherung | 2.000 [mm] | 134 [kN] | 207,00 € | Übernehmen |
| ZKS-2T-13-2,5 | Standard | 2.500 [mm] | 134 [kN] | 220,00 € | Übernehmen |
| ZKS-2T-13-2,5-LDS | Mit Losdrehsicherung | 2.500 [mm] | 134 [kN] | 220,00 € | Übernehmen |
| ZKS-2T-13-3 | Standard | 3.000 [mm] | 134 [kN] | 234,00 € | Übernehmen |
| ZKS-2T-13-3-LDS | Mit Losdrehsicherung | 3.000 [mm] | 134 [kN] | 234,00 € | Übernehmen |
| ZKS-2T-13-3,5 | Standard | 3.500 [mm] | 134 [kN] | 248,00 € | Übernehmen |
| ZKS-2T-13-3,5-LDS | Mit Losdrehsicherung | 3.500 [mm] | 134 [kN] | 248,00 € | Übernehmen |
| ZKS-2T-13-4 | Standard | 4.000 [mm] | 134 [kN] | 261,00 € | Übernehmen |
| ZKS-2T-13-4-LDS | Mit Losdrehsicherung | 4.000 [mm] | 134 [kN] | 261,00 € | Übernehmen |
| ZKS-2T-13-4,5 | Standard | 4.500 [mm] | 134 [kN] | 275,00 € | Übernehmen |
| ZKS-2T-13-4,5-LDS | Mit Losdrehsicherung | 4.500 [mm] | 134 [kN] | 275,00 € | Übernehmen |
| ZKS-2T-13-5 | Standard | 5.000 [mm] | 134 [kN] | 289,00 € | Übernehmen |
| ZKS-2T-13-5-LDS | Mit Losdrehsicherung | 5.000 [mm] | 134 [kN] | 289,00 € | Übernehmen |
| ZKS-2T-13-5,5 | Standard | 5.500 [mm] | 134 [kN] | 302,00 € | Übernehmen |
| ZKS-2T-13-5,5-LDS | Mit Losdrehsicherung | 5.500 [mm] | 134 [kN] | 302,00 € | Übernehmen |
| ZKS-2T-13-6 | Standard | 6.000 [mm] | 134 [kN] | 316,00 € | Übernehmen |
| ZKS-2T-13-6-LDS | Mit Losdrehsicherung | 6.000 [mm] | 134 [kN] | 316,00 € | Übernehmen |
| ZKS-2T-13-7 | Standard | 7.000 [mm] | 134 [kN] | 343,00 € | Übernehmen |
| ZKS-2T-13-7-LDS | Mit Losdrehsicherung | 7.000 [mm] | 134 [kN] | 343,00 € | Übernehmen |
| ZKS-2T-13-8 | Standard | 8.000 [mm] | 134 [kN] | 371,00 € | Übernehmen |
| ZKS-2T-13-8-LDS | Mit Losdrehsicherung | 8.000 [mm] | 134 [kN] | 371,00 € | Übernehmen |
