Professionelle Zurrkette mit Ratschenspanner und Ausdrehsicherung – nach EN 12195‑3
Produktmerkmale
- Spannkette mit Ratschenspanner in GK10, 1-teilig
- Zur LKW-Ladungssicherung nach EN 12195-3 (mit höherer Zugkraft)
- Ratschenlastspanner mit Ausdrehsicherung (systemintegriert und typabhängig)
- Angebauter Verkürzungshaken mit Sicherungsstift
- Lastkette lackiert
- Kette in Güteklasse 10
- Verkürzungshaken mit Sicherung (gemäß den Vorschriften)
Produktbeschreibung

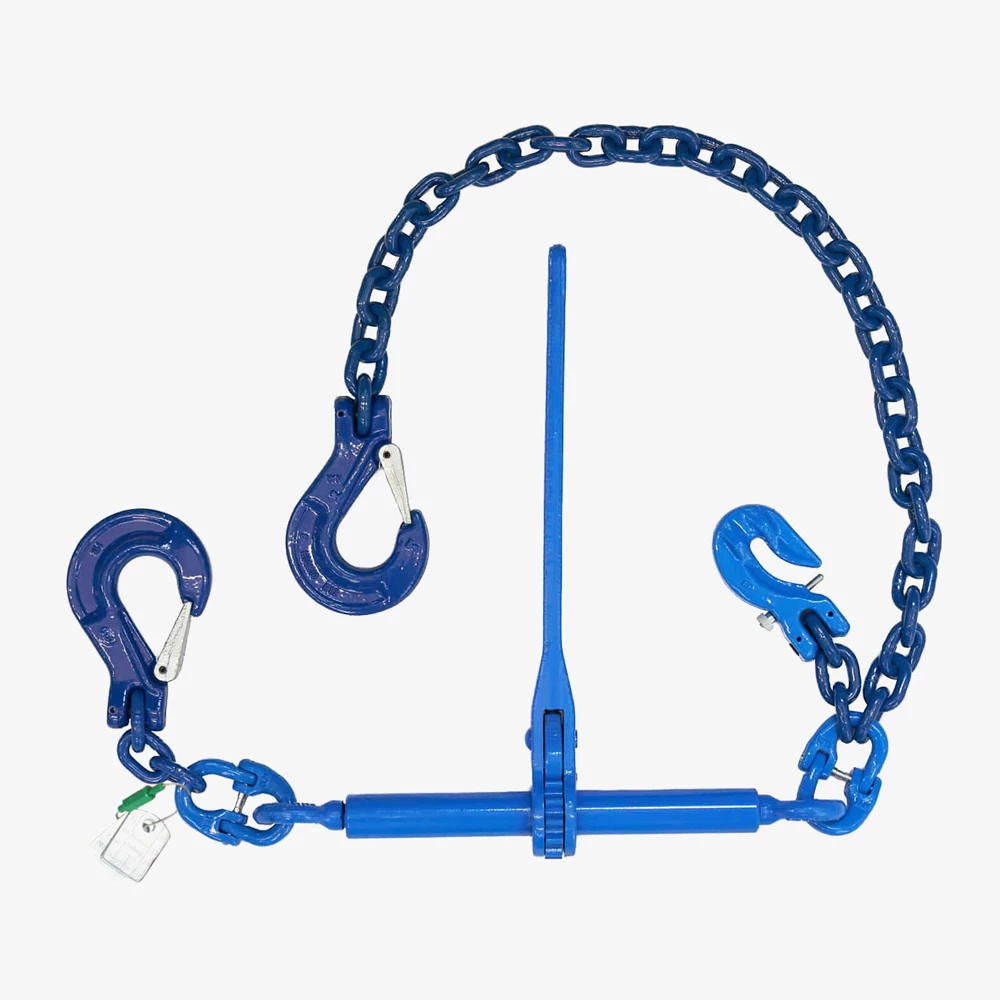

Zurrkette ZKS-1T nach EN 12195‑3 in GK10 - mit und ohne Ausdrehsicherung, 1‑teilig
Robuste Zurrkette für den professionellen Einsatz in der Ladungssicherung schwerer Lasten
Die Zurrkette ZKS-1T eine hochfeste, einteilige Kettenspannvorrichtung aus legiertem Stahl der Güteklasse 10. Sie wird vollständig montiert mit einem Ratschenlastspanner mit Gabelkopfhaken, welcher einen Sicherungsbolzen besitzt, geliefert. Dieser verhindert ein versehentliches Aushaken bei ungespannter Kette. Je nach Ausführung hat die Verzurrkette auch eine Ausdrehsicherung.
Die Spannkette hat zwei Gabelkopfhaken mit Sicherungsfalle als Endbeschlag. Sie eignet sich optimal für die direkte Ladungssicherung von schweren und kompakten Transportgütern. Der Kettenhaken besitzt vorschriftsmäßig einen Sicherungsbolzen.
Die einteilige Zurkette ist zudem mit einer dauerhaft lesbaren Prüfplakette ausgestattet und wird mit Kettenkarteikarte ausgeliefert.
Produktvorteile auf einen Blick
- Hohe Zurrkraft: bis zu 13.400 daN – für extreme Anforderungen im Schwerlastbereich
- Komplett montiert: Ratschenlastspanner und Gabelkopfhaken vormontiert
- Zertifizierte Sicherheit: normkonform nach DIN EN 12195‑3 mit Prüfkennzeichnung
- Langlebig und belastbar: legierter Qualitätsstahl der Güteklasse 10 mit robuster Lackierung
Technische Merkmale
- Normgerecht: Gefertigt nach DIN EN 12195‑3, geeignet für Direktzurrung
- Zugkraft (LC): bis zu 13.400 daN – je nach Nennmaß (8 mm, 10 mm oder 13 mm)
- Vorspannkraft (STF): abhängig von Kettenstärke und Lastspanner, typ. ca. 500–1250 daN
- Ratschenlastspanner: mit integrierter Ausdrehsicherung (typabhängig)
- Gabelkopfhaken: mit Federklappensicherung für maximale Sicherheit
- Oberfläche: blau lackiert
- Nutzlängen: wählbar von 1 bis 8 Metern
Potentielle Anwendungsgebiete
- Zur Transportsicherung von z. B. Baumaschinen, Containern, Fahrzeugen, Stahlteilen, Industriegütern
- Geeignet für Spedition, Bauwirtschaft, Maschinenbau und Schwerlasttransporte
- Besonders effektiv bei der Direktzurrung auf Tiefladern oder Pritschenfahrzeugen
Handling & Bedienung
- Gabelkopfhaken beidseitig an den Zurrpunkten einhängen
- Kette über Ratschenlastspanner vorspannen
- Spannweg einstellen und Hebel verriegeln
Die einteilige Zurrkette lässt sich mit wenigen Handgriffen montieren und sorgt für eine zuverlässige Sicherung bei hoher Zugkraft. Die integrierte Ausdrehsicherung schützt vor unbeabsichtigtem Lösen während der Fahrt.
Sicherheits- und Normhinweise
- Nur zur Ladungssicherung zugelassen – nicht zum Heben verwenden!
- Regelmäßige Sichtprüfung und dokumentierte Kontrolle gemäß BetrSichV und EN 12195‑3 erforderlich
- Kennzeichnung über dauerhafte Prüfplakette
- Temperaturbereich: ca. –40 °C bis +100 °C
Worauf legen Käufer besonders Wert?
- Maximale Zugkraft und dauerhafte Sicherheit bei schweren Ladungen
- Sofort einsatzbereite Komplettlösung mit vormontierten Komponenten
- Zuverlässige Normkonformität nach EN 12195‑3 für den gewerblichen Güterverkehr
- Wirtschaftlichkeit durch Langlebigkeit, einfache Handhabung und Flexibilität
Optionen
Für diesen Artikel bieten wir derzeit keine Optionen an.
Lieferumfang
- Zurrkette mit Ratschenlastspanner und Ausdrehsicherung - ZKS-1T
- Betriebsanleitung
- EG-Konformitätserklärung
- Ketten Karteikarten
Sicherheitshinweis
- Nicht zum Heben verwenden!
- Die Verzurrung und die Auswahl der zu verwendenden Zurrmittel sollte durch eine befähigte, geschulte Person beaufsichtigt und durchgeführt werden.
- Zurrkräfte abhängig von transportierender Ladung, Ladeflächenbeschaffenheit und dem Transportmittel (bitte nutzen Sie einen gängigen Zurrmittelrechner!).
- Zurrketten unterliegen einer jährlichen Prüfpflicht.
- Zurrketten dürfen bei Temperaturen zwischen -40°C und +100°C eingesetzt werden.
Variante ZKS-1T-08-1
| Nenndicke Anschlagmittel: | 8 [mm] |
|---|---|
| Bruchkraft: | 100 [kN] |
| Eigengewicht: | 5,32 [kg] |
| max. Zurrkraft LC: | 50 [kN] |
| Normhandkraft (SHF): | 50 [daN] |
| Vorspannkraft (STF): | 1.250 [daN] |
| Material: | NiCr Sonderstahl/Carbonstahl |
| Ausführung: | Standard |
| Nutzlänge: | 1.000 [mm] |
| Oberfläche: | blau |
| Produktnummer | Ausführung | Nutzlänge | max. Zurrkraft LC | Preis | |
|---|---|---|---|---|---|
| ZKS-1T-08-1 | Standard | 1.000 [mm] | 50 [kN] | 102,00 € | Übernehmen |
| ZKS-1T-08-1-LDS | Mit Losdrehsicherung | 1.000 [mm] | 50 [kN] | 102,00 € | Übernehmen |
| ZKS-1T-08-1,5 | Standard | 1.500 [mm] | 50 [kN] | 109,00 € | Übernehmen |
| ZKS-1T-08-1,5-LDS | Mit Losdrehsicherung | 1.500 [mm] | 50 [kN] | 109,00 € | Übernehmen |
| ZKS-1T-08-2 | Standard | 2.000 [mm] | 50 [kN] | 116,00 € | Übernehmen |
| ZKS-1T-08-2-LDS | Mit Losdrehsicherung | 2.000 [mm] | 50 [kN] | 116,00 € | Übernehmen |
| ZKS-1T-08-2,5 | Standard | 2.500 [mm] | 50 [kN] | 123,00 € | Übernehmen |
| ZKS-1T-08-2,5-LDS | Mit Losdrehsicherung | 2.500 [mm] | 50 [kN] | 123,00 € | Übernehmen |
| ZKS-1T-08-3 | Standard | 3.000 [mm] | 50 [kN] | 130,00 € | Übernehmen |
| ZKS-1T-08-3-LDS | Mit Losdrehsicherung | 3.000 [mm] | 50 [kN] | 130,00 € | Übernehmen |
| ZKS-1T-08-3,5 | Standard | 3.500 [mm] | 50 [kN] | 137,00 € | Übernehmen |
| ZKS-1T-08-3,5-LDS | Mit Losdrehsicherung | 3.500 [mm] | 50 [kN] | 137,00 € | Übernehmen |
| ZKS-1T-08-4 | Standard | 4.000 [mm] | 50 [kN] | 144,00 € | Übernehmen |
| ZKS-1T-08-4-LDS | Mit Losdrehsicherung | 4.000 [mm] | 50 [kN] | 144,00 € | Übernehmen |
| ZKS-1T-08-4,5 | Standard | 4.500 [mm] | 50 [kN] | 151,00 € | Übernehmen |
| ZKS-1T-08-4,5-LDS | Mit Losdrehsicherung | 4.500 [mm] | 50 [kN] | 151,00 € | Übernehmen |
| ZKS-1T-08-5 | Standard | 5.000 [mm] | 50 [kN] | 158,00 € | Übernehmen |
| ZKS-1T-08-5-LDS | Mit Losdrehsicherung | 5.000 [mm] | 50 [kN] | 158,00 € | Übernehmen |
| ZKS-1T-08-5,5 | Standard | 5.500 [mm] | 50 [kN] | 165,00 € | Übernehmen |
| ZKS-1T-08-5,5-LDS | Mit Losdrehsicherung | 5.500 [mm] | 50 [kN] | 165,00 € | Übernehmen |
| ZKS-1T-08-6 | Standard | 6.000 [mm] | 50 [kN] | 172,00 € | Übernehmen |
| ZKS-1T-08-6-LDS | Mit Losdrehsicherung | 6.000 [mm] | 50 [kN] | 172,00 € | Übernehmen |
| ZKS-1T-08-7 | Standard | 7.000 [mm] | 50 [kN] | 186,00 € | Übernehmen |
| ZKS-1T-08-7-LDS | Mit Losdrehsicherung | 7.000 [mm] | 50 [kN] | 186,00 € | Übernehmen |
| ZKS-1T-08-8 | Standard | 8.000 [mm] | 50 [kN] | 200,00 € | Übernehmen |
| ZKS-1T-08-8-LDS | Mit Losdrehsicherung | 8.000 [mm] | 50 [kN] | 200,00 € | Übernehmen |
| ZKS-1T-10-1 | Standard | 1.000 [mm] | 80 [kN] | 148,00 € | Übernehmen |
| ZKS-1T-10-1-LDS | Mit Losdrehsicherung | 1.000 [mm] | 80 [kN] | 148,00 € | Übernehmen |
| ZKS-1T-10-1,5 | Standard | 1.500 [mm] | 80 [kN] | 158,00 € | Übernehmen |
| ZKS-1T-10-1,5-LDS | Mit Losdrehsicherung | 1.500 [mm] | 80 [kN] | 158,00 € | Übernehmen |
| ZKS-1T-10-2 | Standard | 2.000 [mm] | 80 [kN] | 163,00 € | Übernehmen |
| ZKS-1T-10-2-LDS | Mit Losdrehsicherung | 2.000 [mm] | 80 [kN] | 163,00 € | Übernehmen |
| ZKS-1T-10-2,5 | Standard | 2.500 [mm] | 80 [kN] | 173,00 € | Übernehmen |
| ZKS-1T-10-2,5-LDS | Mit Losdrehsicherung | 2.500 [mm] | 80 [kN] | 173,00 € | Übernehmen |
| ZKS-1T-10-3 | Standard | 3.000 [mm] | 80 [kN] | 183,00 € | Übernehmen |
| ZKS-1T-10-3-LDS | Mit Losdrehsicherung | 3.000 [mm] | 80 [kN] | 183,00 € | Übernehmen |
| ZKS-1T-10-3,5 | Standard | 3.500 [mm] | 80 [kN] | 193,00 € | Übernehmen |
| ZKS-1T-10-3,5-LDS | Mit Losdrehsicherung | 3.500 [mm] | 80 [kN] | 193,00 € | Übernehmen |
| ZKS-1T-10-4 | Standard | 4.000 [mm] | 80 [kN] | 203,00 € | Übernehmen |
| ZKS-1T-10-4-LDS | Mit Losdrehsicherung | 4.000 [mm] | 80 [kN] | 203,00 € | Übernehmen |
| ZKS-1T-10-4,5 | Standard | 4.500 [mm] | 80 [kN] | 213,00 € | Übernehmen |
| ZKS-1T-10-4,5-LDS | Mit Losdrehsicherung | 4.500 [mm] | 80 [kN] | 213,00 € | Übernehmen |
| ZKS-1T-10-5 | Standard | 5.000 [mm] | 80 [kN] | 223,00 € | Übernehmen |
| ZKS-1T-10-5-LDS | Mit Losdrehsicherung | 5.000 [mm] | 80 [kN] | 223,00 € | Übernehmen |
| ZKS-1T-10-5,5 | Standard | 5.500 [mm] | 80 [kN] | 233,00 € | Übernehmen |
| ZKS-1T-10-5,5-LDS | Mit Losdrehsicherung | 5.500 [mm] | 80 [kN] | 233,00 € | Übernehmen |
| ZKS-1T-10-6 | Standard | 6.000 [mm] | 80 [kN] | 243,00 € | Übernehmen |
| ZKS-1T-10-6-LDS | Mit Losdrehsicherung | 6.000 [mm] | 80 [kN] | 243,00 € | Übernehmen |
| ZKS-1T-10-7 | Standard | 7.000 [mm] | 80 [kN] | 263,00 € | Übernehmen |
| ZKS-1T-10-7-LDS | Mit Losdrehsicherung | 7.000 [mm] | 80 [kN] | 263,00 € | Übernehmen |
| ZKS-1T-10-8 | Standard | 8.000 [mm] | 80 [kN] | 282,00 € | Übernehmen |
| ZKS-1T-10-8-LDS | Mit Losdrehsicherung | 8.000 [mm] | 80 [kN] | 282,00 € | Übernehmen |
| ZKS-1T-13-1,5 | Standard | 1.500 [mm] | 134 [kN] | 221,00 € | Übernehmen |
| ZKS-1T-13-1,5-LDS | Mit Losdrehsicherung | 1.500 [mm] | 134 [kN] | 221,00 € | Übernehmen |
| ZKS-1T-13-2 | Standard | 2.000 [mm] | 134 [kN] | 237,00 € | Übernehmen |
| ZKS-1T-13-2-LDS | Mit Losdrehsicherung | 2.000 [mm] | 134 [kN] | 237,00 € | Übernehmen |
| ZKS-1T-13-2,5 | Standard | 2.500 [mm] | 134 [kN] | 253,00 € | Übernehmen |
| ZKS-1T-13-2,5-LDS | Mit Losdrehsicherung | 2.500 [mm] | 134 [kN] | 253,00 € | Übernehmen |
| ZKS-1T-13-3 | Standard | 3.000 [mm] | 134 [kN] | 269,00 € | Übernehmen |
| ZKS-1T-13-3-LDS | Mit Losdrehsicherung | 3.000 [mm] | 134 [kN] | 269,00 € | Übernehmen |
| ZKS-1T-13-3,5 | Standard | 3.500 [mm] | 134 [kN] | 284,00 € | Übernehmen |
| ZKS-1T-13-3,5-LDS | Mit Losdrehsicherung | 3.500 [mm] | 134 [kN] | 284,00 € | Übernehmen |
| ZKS-1T-13-4 | Standard | 4.000 [mm] | 134 [kN] | 300,00 € | Übernehmen |
| ZKS-1T-13-4-LDS | Mit Losdrehsicherung | 4.000 [mm] | 134 [kN] | 300,00 € | Übernehmen |
| ZKS-1T-13-4,5 | Standard | 4.500 [mm] | 134 [kN] | 316,00 € | Übernehmen |
| ZKS-1T-13-4,5-LDS | Mit Losdrehsicherung | 4.500 [mm] | 134 [kN] | 316,00 € | Übernehmen |
| ZKS-1T-13-5 | Standard | 5.000 [mm] | 134 [kN] | 332,00 € | Übernehmen |
| ZKS-1T-13-5-LDS | Mit Losdrehsicherung | 5.000 [mm] | 134 [kN] | 332,00 € | Übernehmen |
| ZKS-1T-13-5,5 | Standard | 5.500 [mm] | 134 [kN] | 348,00 € | Übernehmen |
| ZKS-1T-13-5,5-LDS | Mit Losdrehsicherung | 5.500 [mm] | 134 [kN] | 348,00 € | Übernehmen |
| ZKS-1T-13-6 | Standard | 6.000 [mm] | 134 [kN] | 363,00 € | Übernehmen |
| ZKS-1T-13-6-LDS | Mit Losdrehsicherung | 6.000 [mm] | 134 [kN] | 363,00 € | Übernehmen |
| ZKS-1T-13-7 | Standard | 7.000 [mm] | 134 [kN] | 395,00 € | Übernehmen |
| ZKS-1T-13-7-LDS | Mit Losdrehsicherung | 7.000 [mm] | 134 [kN] | 395,00 € | Übernehmen |
| ZKS-1T-13-8 | Standard | 8.000 [mm] | 134 [kN] | 426,00 € | Übernehmen |
| ZKS-1T-13-8-LDS | Mit Losdrehsicherung | 8.000 [mm] | 134 [kN] | 426,00 € | Übernehmen |
