Zahnstangenwandwinde mit Stirnradgetriebe zum Heben, Senken, Ziehen und Drücken

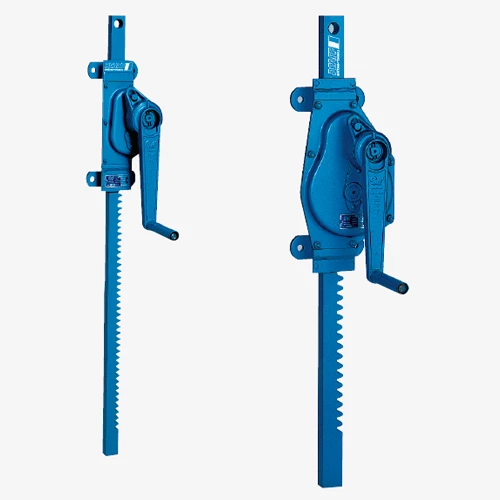

Zahnstangenwandwinde ZWW mit Stirnradgetriebe zum Heben, Senken, Ziehen und Drücken von Lasten

Produktmerkmale

  • Zahnstangenwinde mit Stirnradgetriebe
  • Robuste Stahlausführung
  • Zahnstange aus Vollmaterial mit Bohrung zur zusätzlichen Befestigung der Last
  • Geringer Verschleiß durch gehärtete Getriebeteile und eine präzise gearbeitete Verzahnung
  • Bis 1.200 kg Druck- und Zugbelastung gleich
  • Ab 1.500 kg - 10.000 kg im Standard nur Zugbelastung möglich (Druckbelastung auf Anfrage möglich!)
  • Stabile Wandbefestigung
  • Oberfläche Gehäuse: blau lackiert

Produktbeschreibung

Zahnstangenwandwinde ZWW mit Stirnradgetriebe zum Heben, Senken, Ziehen und Drücken von Lasten

Die Zahnstangen-Wandwinde ZWW ist eine handbetriebene Winde zur Konsolbefestigung zum Heben und Senken von Lasten.
Als Lastsicherung dient eine Lastdruckbremse. Die Zahnstangenwinden mit sorgfältig gearbeiteten Stirnradgetriebe ermöglichen eine leichtgängige manuelle Bedienung. Die gehärteten Getriebeteile und eine präzise gearbeitete Verzahnung gewährleisten einen nur sehr geringen Verschleiß.

Die Zahnstangenwandwinden ZWW bis 5.000 kg WLL sind mit einer Sicherheitsfederkurbel (SiFeKu) ausgestattet. Bei dieser Kurbelart ist ein Drehen der Kurbel um 360° beim Heben und Senken erforderlich.

Die Zahnstangenwinden ZWW mit 10.000 kg WLL sind mit einer Sicherheitskurbel (SiKu) ausgestattet.
Bei den Ausführungen mit Sicherheitskurbel (SiKu) ist eine sichere Funktion der Lastdruckbremse generell nur bei Lasten von min. ca. 5 bis 10 % der Nennlast gewährleistet! Auch hier wirkt die Bremsfunktion beim Heben und beim Senken.

Optionen

  • Verbesserter Korrosionsschutz durch Verzinkung oder Sonderanstrich der Zahnstange
  • Andere Zahnstangenlängen
  • Symmetrische Verzahnung
  • Zusätzliche Option für Druckbelastung (Typen ab 1.500 kg WLL)

Lieferumfang

  • Zahnstangenwandwinde ZWW
  • Betriebsanleitung mit EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
  • Bedienung, Montage und Wartung nur durch beauftragte,eingewiesene, mit den Vorschriften vertraute Personen
  • Den Bremsmechanismus nicht Einfetten oder Ölen!
  • Das Befördern von Personen, sowie der Aufenthalt im Gefahrenbereich ist verboten.
  • Aufenthalt unter gehobener Last verboten.
  • Nie in bewegliche Teile greifen.
  • Mängel sind sofort sachkundig zu beheben.
  • Die Last nie in gehobenen Zustand unbeaufsichtigt schweben lassen

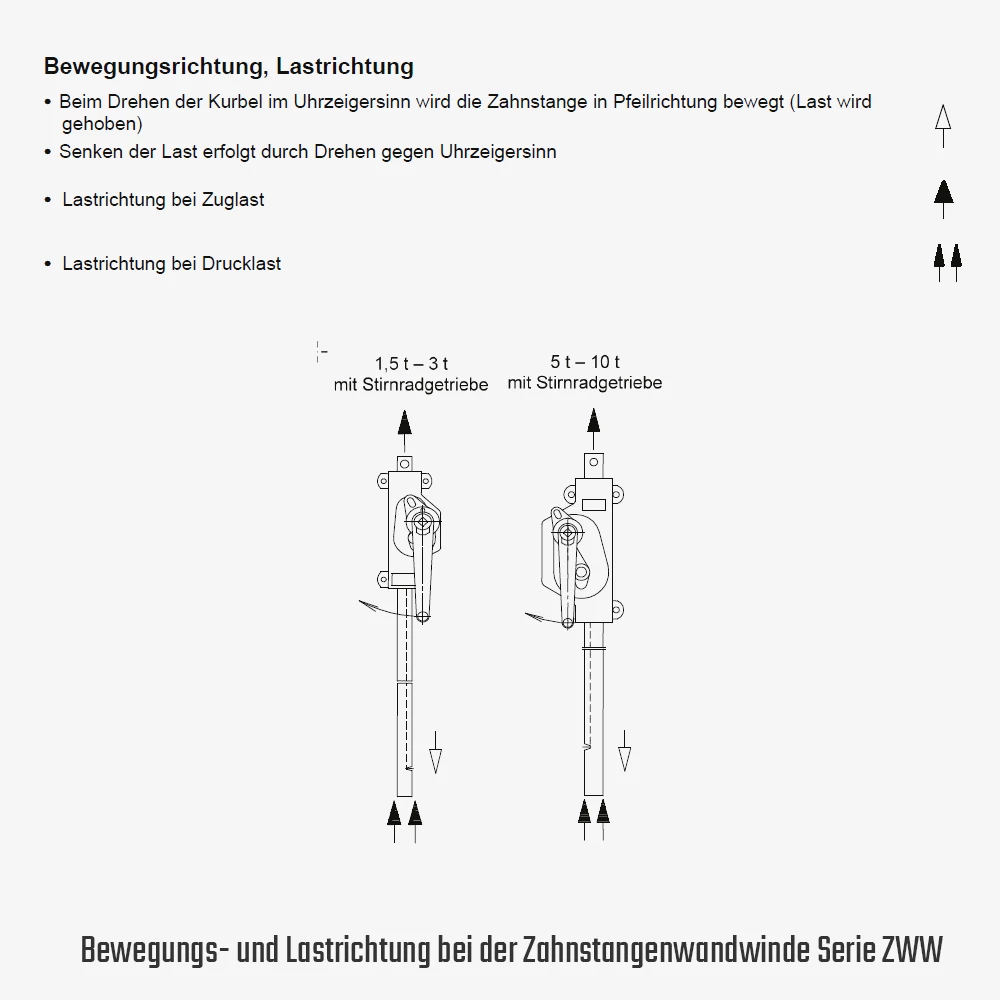

  • Auf die Winde dürfen nur senkrechte, mittig in Zahnstangenrichtung verlaufende Kräfte wirken.
  • Auf die Winde dürfen keine Seitenkräfte wirken
  • Tragfähigkeit entsprechend techn. Datenblatt nicht überschreiten

 Sicherheitshinweise zur Montage

  • die Winden sind zum Einbau in verschiedene Vorrichtungen vorgesehen
  • Anbaukonstruktionen und Zahnstangenkopfverbindung nur für max. Kräfte auslegen
  • Unbedingt auf ebene Anschraubfläche achten!
  • Winde darf nicht verspannt werden!
  • Winde nur mittels Qualitätsschrauben befestigen!
  • Schrauben gleichmäßig anziehen!
  • Schrauben sichern!
  • Auf Freigängigkeit der Kurbel achten (Kurbelfreiraum)!
  • Es dürfen nur mittige Kräfte in die Zahnstange eingeleitet werden!
  • Seitenkräfte oder eingeleitete Momente sind nicht erlaubt!
  • Die betriebssichere Ausführung ist vom Hersteller der Gesamtanlage zu gewährleisten und zu prüfen!

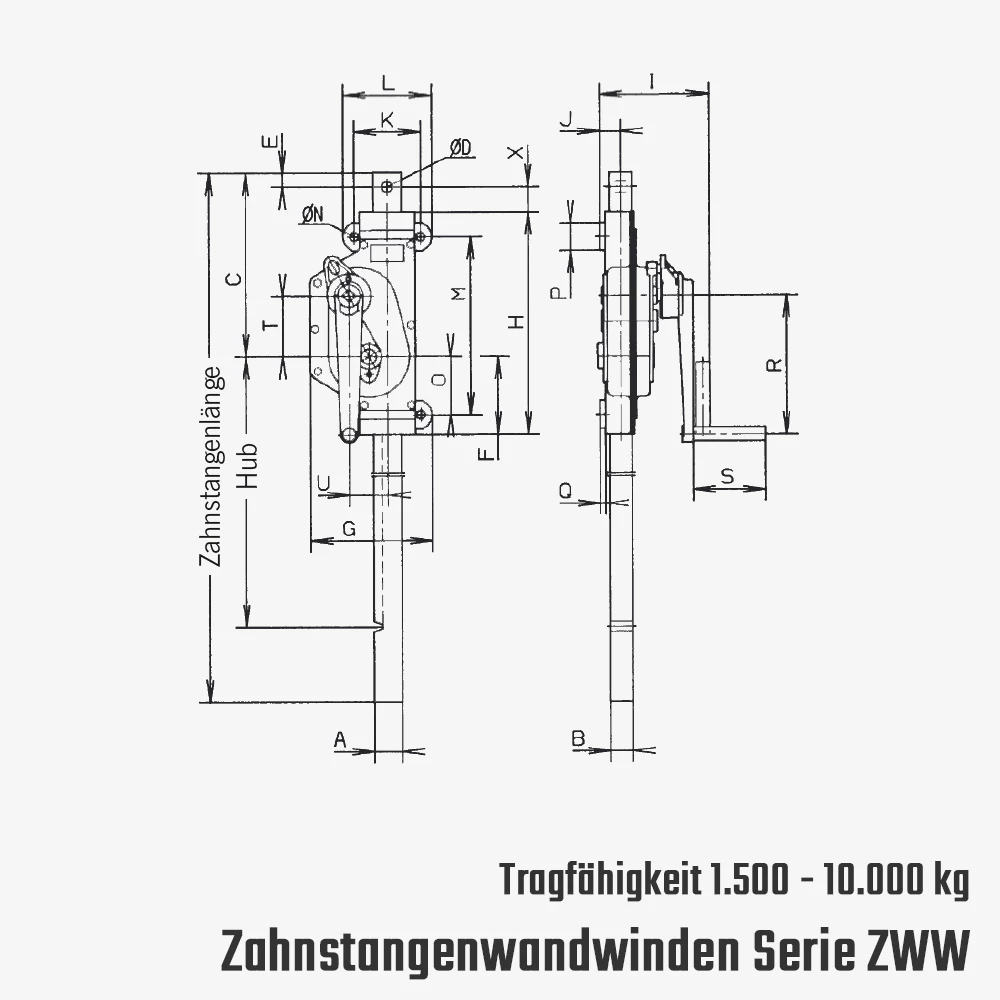

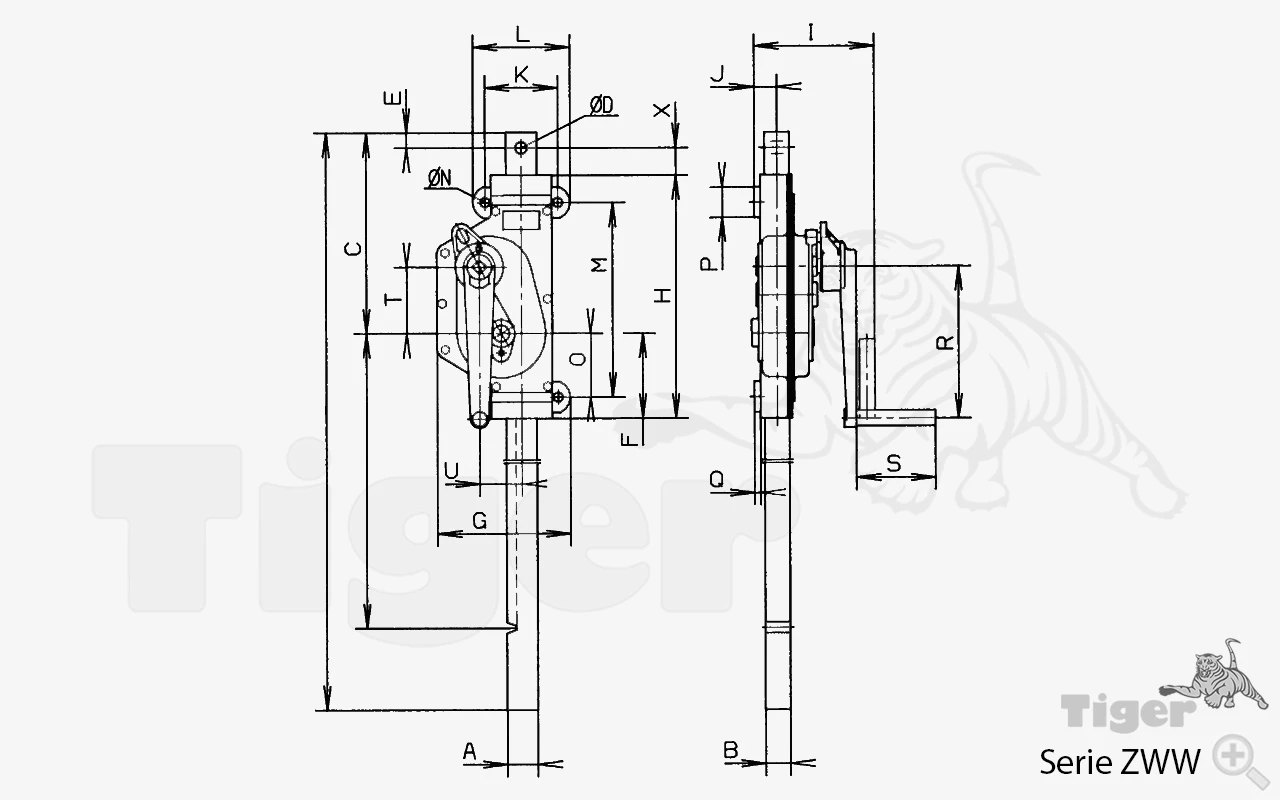

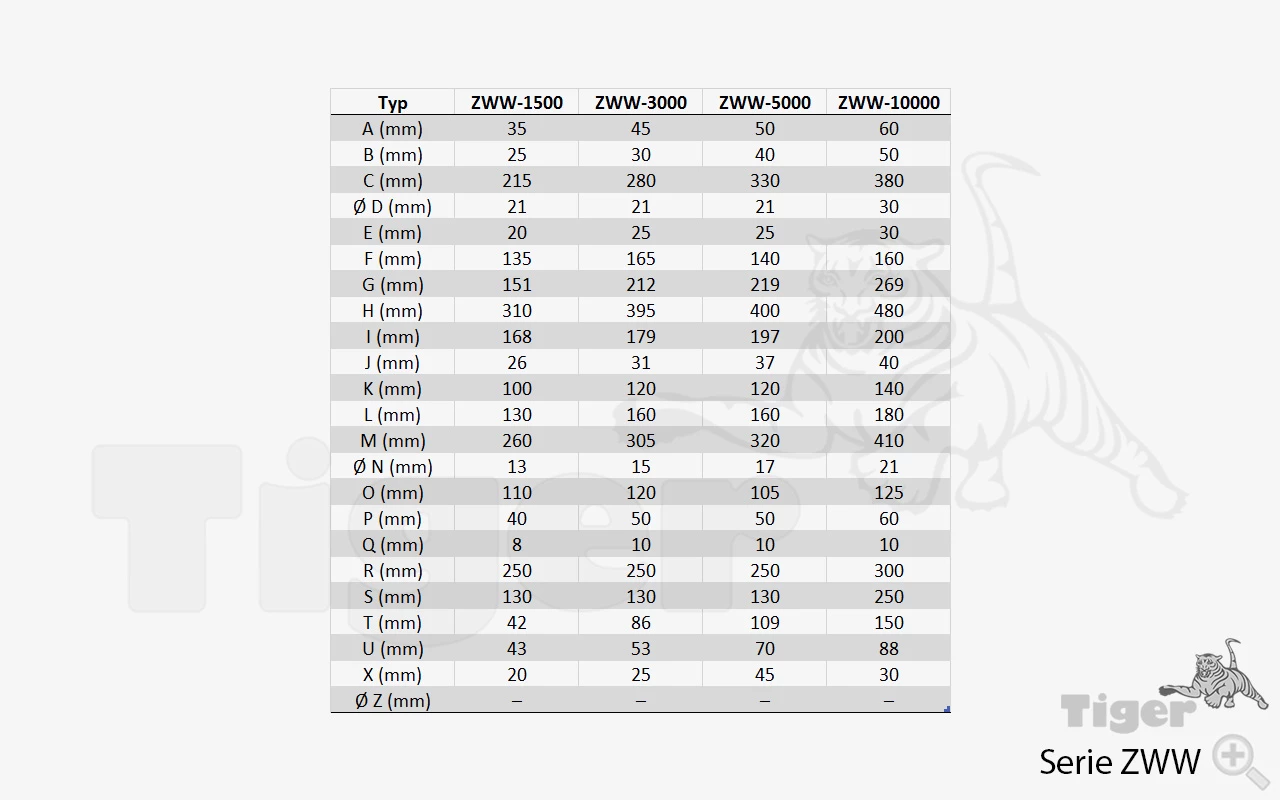

Variante ZWW-1500/800

c: 215 [mm]
Hub: 800 [mm]
Kurbelkraft bei Nennlast: 28 [daN]
Oberfläche: RAL 5015 (Himmelblau) pulverbeschichtet
ØD: 21 [mm]
Zahnstangenlänge: 1.090 [mm]
zul. Zuglast bzw. Drucklast: 1.500 [kg]
A: 35 [mm]
B: 25 [mm]
E: 20 [mm]
F: 135 [mm]
G: 151 [mm]
H: 310 [mm]
I: 168 [mm]
J: 26 [mm]
Eigengewicht: 11 [kg]

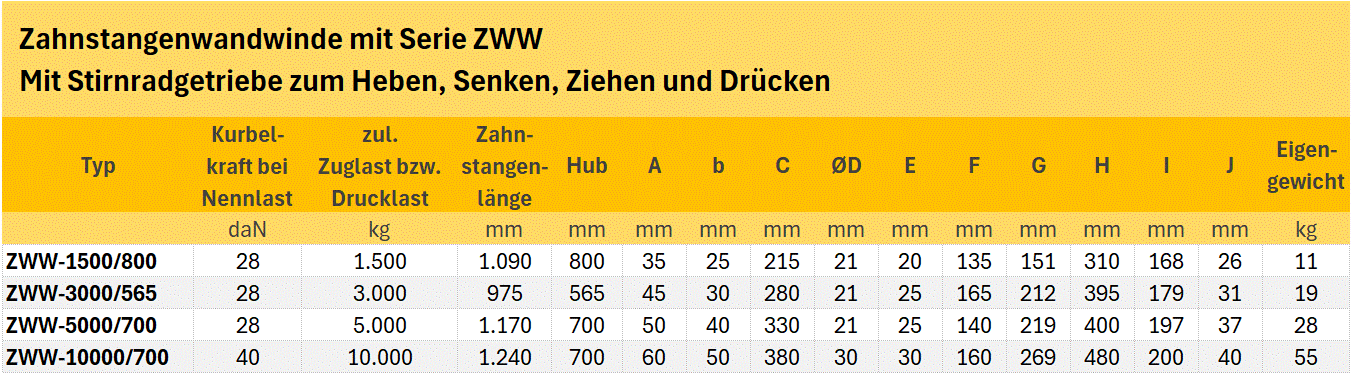

Produktnummer Zahnstangenlänge zul. Zuglast bzw. Drucklast Preis
ZWW-10000/700 1.240 [mm] 10.000 [kg] 1.369,00 € Übernehmen
ZWW-1500/800 1.090 [mm] 1.500 [kg] 650,00 € Übernehmen
ZWW-3000/565 975 [mm] 3.000 [kg] 740,00 € Übernehmen
ZWW-5000/700 1.170 [mm] 5.000 [kg] 802,00 € Übernehmen
