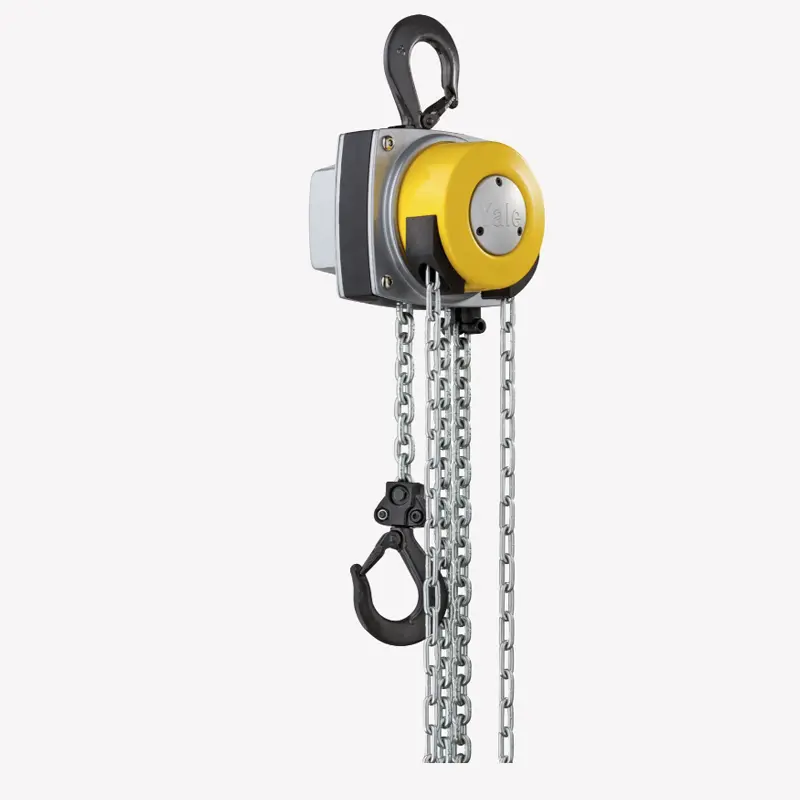

YALE Stirnradflaschenzug Yalelift360 - Handkettenzug mit rotierender 360° Kettenführung

Yale Stirnradflaschenzug Yalelift360 Serie YL als Handkettenzug mit rotierender 360° Kettenführung

Produktmerkmale

  • Solider Handkettenzug zum Ziehen und Heben aus jeder Lage
  • Bedienung aus allen Positionen möglich
  • Geschlossenes Stahlblechgehäuse
  • Für den Innen und Außenbereich
  • Extrem niedrige Bauhöhe
  • Mit 360° Handkettenführung
  • Mit geschmiedeten Traghaken und Lasthaken
  • Haken um 360° drehbar
  • Geräuscharme und verschleißarmes Bremssystem
  • Kettenführung und Getriebegruppe nahezu verschlossen
  • Verzinkte und zusätzlich gelb chromatierte Rundstahlkette
  • Entspricht allen gültigen nationalen und internationalen Vorschriften

Produktbeschreibung

Yale Stirnradflaschenzug Yalelift360 Serie YL als Handkettenzug mit rotierender 360° Kettenführung

Sowohl das Einsatzgebiet als auch die Einsatzbedingungen gehen weit über die eines klassischen Flaschenzuges hinaus.Das geschlossene, robuste Stahlblechgehäuse mit vier Stehbolzen halt selbst härtesten Bedingungen stand und erlaubt den Einsatz im Freien.Die extrem niedrige Bauhöhe erlaubt hierbei größtmögliche Nutzung der Hubhöhe.

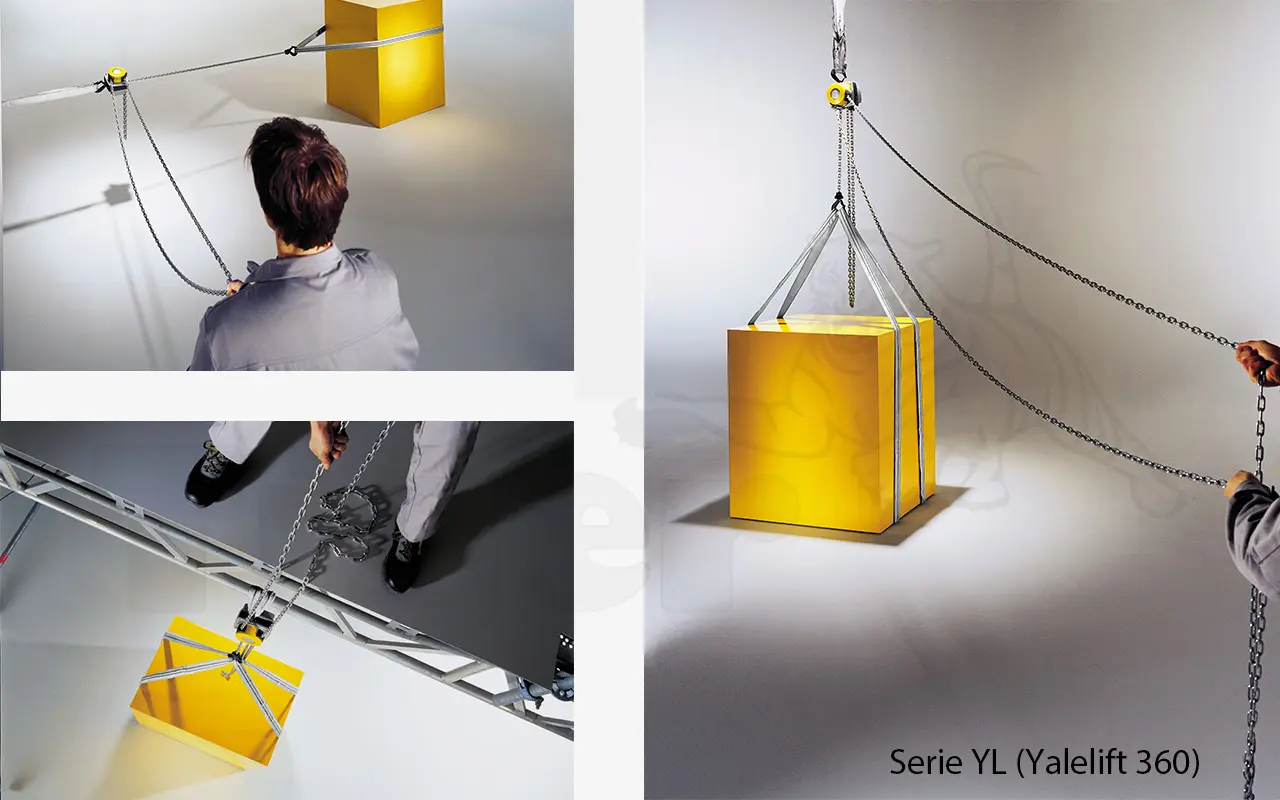

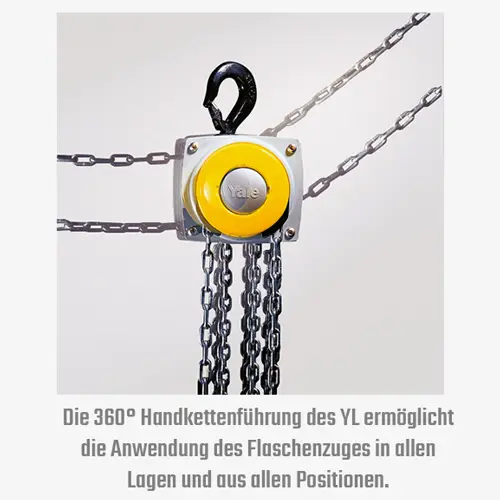

Die neuartige 360° Handkettenführung ermöglicht die Anwendung des Flaschenzuges in allen Lagen und aus allen Positionen, so auch unter engen Raumverhältnissen. Selbst seitlich lässt sich der Yalelift 360 aus beliebiger Position bedienen und kann so bei horizontalen Zieh- und Spannarbeiten eingesetzt werden.Der Bediener ist nicht mehr - wie bisher - gezwungen, im Gefahrenbereich der Last zu arbeiten.

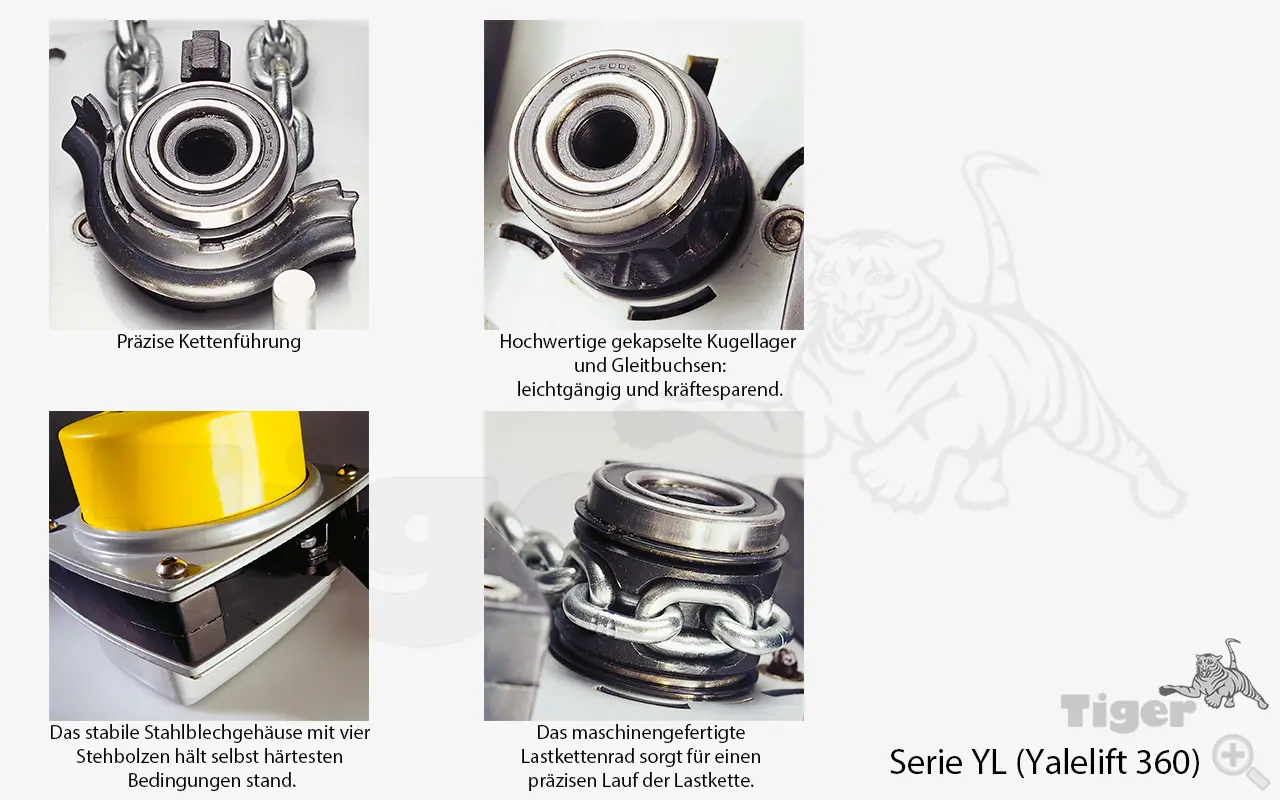

Mit dem Bremssystem wurden im Bereich Betriebssicherheit und Wartungsfreundlichkeit neue Maßstäbe gesetzt. Dieses ist sehr geräuscharm und verschleißarm.Die verwendeten Komponenten sind aus hochwertigen Materialien gefertigt. Zum besseren Korrosionsschutz sind diese zusätzlich verzinkt und gelb chromatiert.Kettenführung und Getriebegruppe sind nahezu geschlossen. Dadurch werden auch bei einem rauen Einsatz im Freien die innenliegenden Getriebeteile geschützt.

Das vergütete Lastkettenrad mit vier präzise ausgebildeten Kettentaschen sorgt für einen exakten Lauf der Lastkette.Die verzinkte und zusätzlich gelb chromatierte Rundstahlkette entspricht den gültigen nationalen und internationalen Vorschriften.Die Ketten sind optimal auf das Lastkettenrad abgestimmt und gewährleisten so einen sicheren und vor allem langlebigen Betrieb des Gerätes.

Zur serienmäßigen Ausstattung dieses manuellen Kettenzuges gehören auch geschmiedete Trag- und Lasthaken aus alterungsbeständigem hochlegiertem Vergütungsstahl.Diese öffnen sich bei Überlastung, ohne zu brechen. Die mit robusten Sicherheitsbügeln versehenen Haken sind zudem um 360° drehbar.

Der Yalelift 360 wird mit einer Lastkette für einen Normalhub von 3 Metern geliefert.Zusätzliche Mehrmeter können einfach als Option hinzugekauft werden. Für z. B. 10 m Hub werden somit 7 Mehrmeter benötigt.

Eine Überlastsicherung (Lastbegrenzer) ist als Option erhältlich. Sie können diese als Rutschkupplung nach Auswahl der gewünschten Produktvariante einfach hinzubestellen.

Optionen

  • Einstellbare Überlastsicherung (Rutschkupplung)
  • Korrosionsgeschützte Ausführung
  • Funkenhemmende Ausrüstung
  • Explosionsgeschützte Ausführung
  • Kettenspeicher für weitere Hubhöhen

Lieferumfang

  • Manueller Kettenzug Yalelift360 Serie YL
  • Gedruckte Betriebsanleitung mit EG-Konformitätserklärung

Sicherheitshinweis

Diese Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

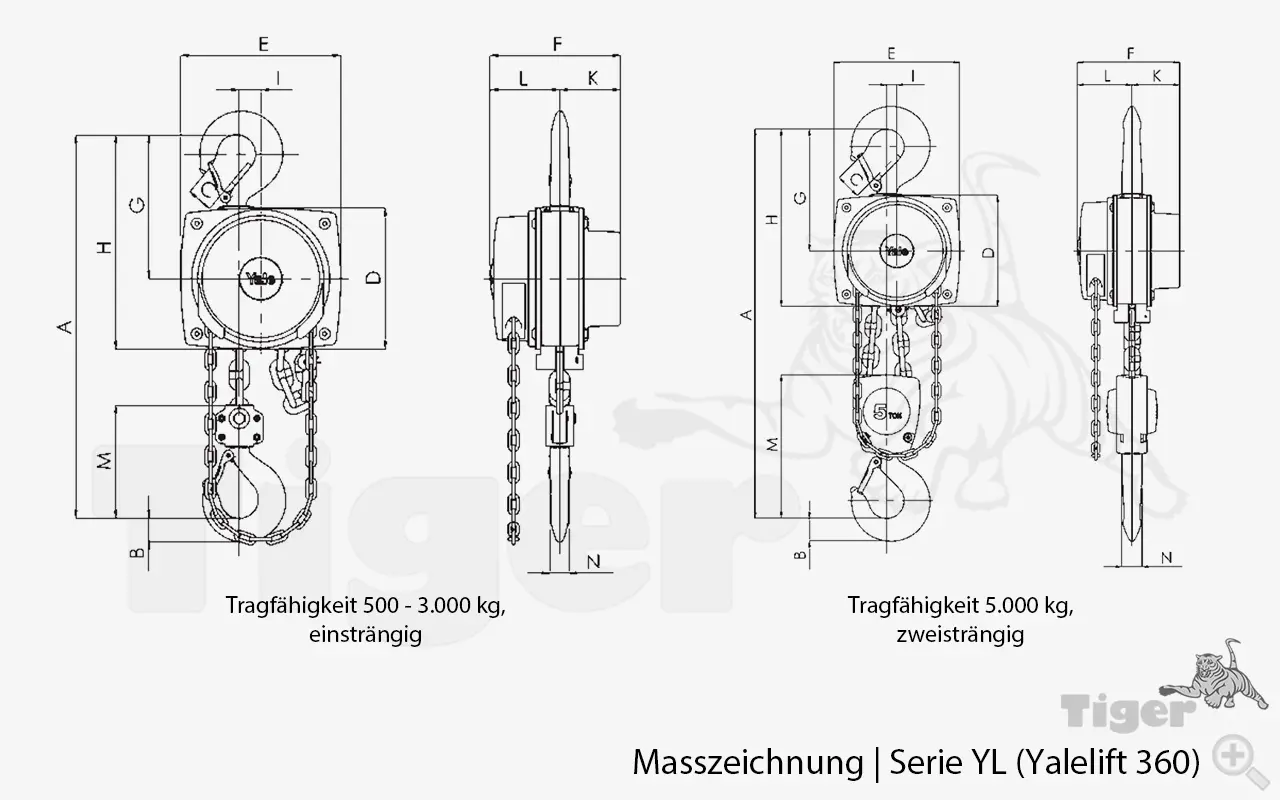

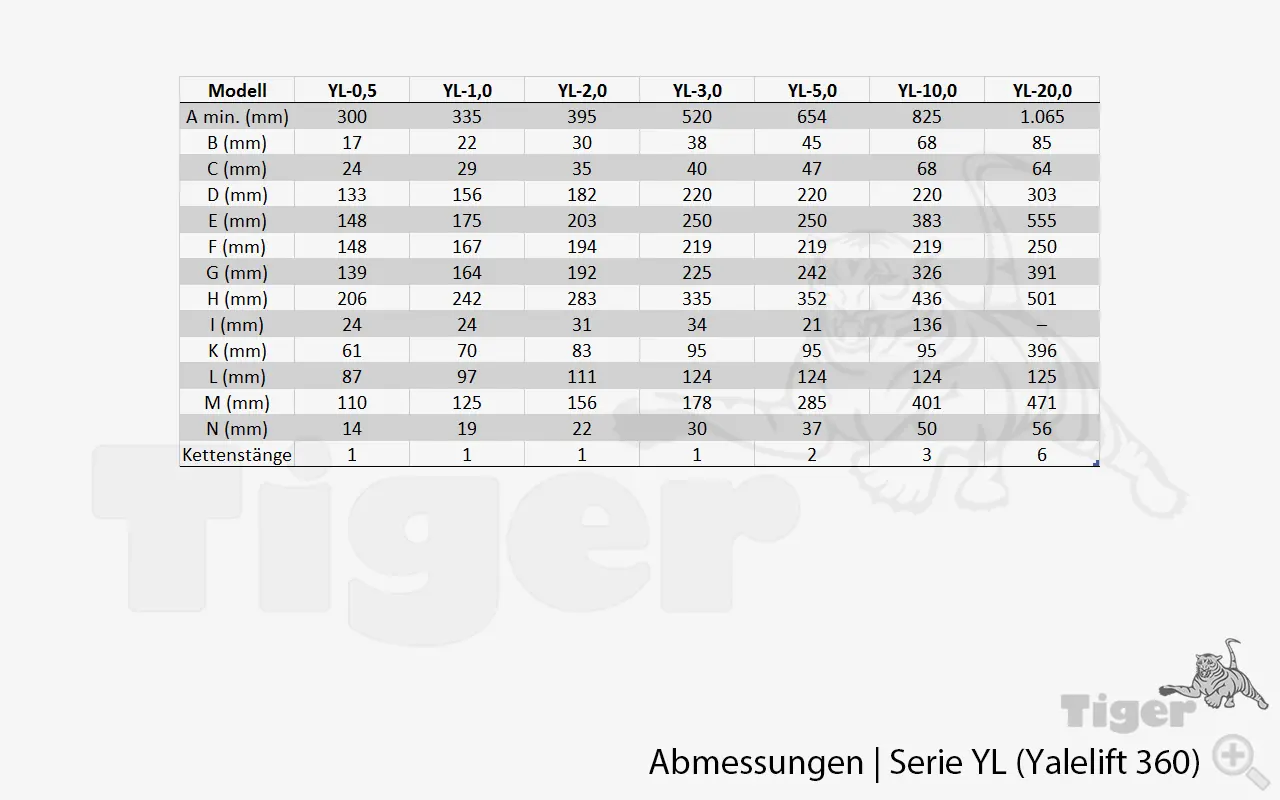

Variante YL-0,5

Tragfähigkeit: 500 [kg]
A: 300 [mm]
Anz. Laststränge: 1
B: 17 [mm]
Bauhöhe A: 300 [mm]
C: 24 [mm]
D: 133 [mm]
E: 148 [mm]
Eigengewicht: 9,43 [kg]
F: 148 [mm]
G: 139 [mm]
H: 206 [mm]
Hubhöhe: 3.000 [mm]
Hubkraft bei Nennlast: 21 [daN]
I: 24 [mm]
K: 61 [mm]
L: 87 [mm]
M: 110 [mm]
N: 14 [mm]
Oberfläche: RAL 1023 (Verkehrsgelb) pulverbeschichtet

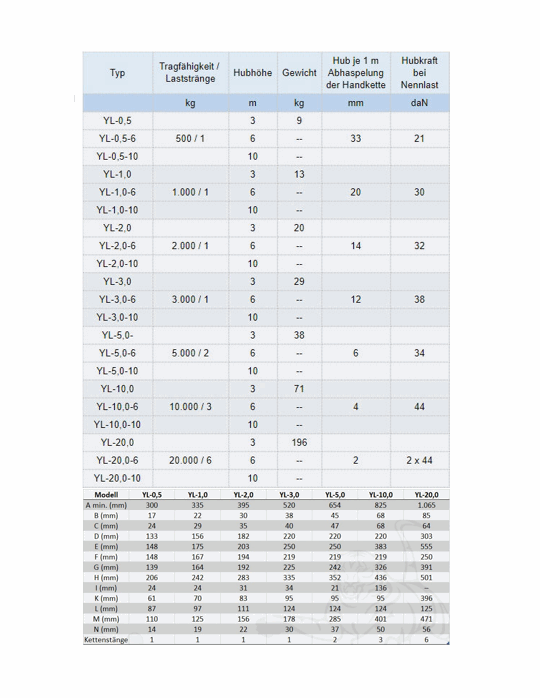

Produktnummer Hubhöhe Tragfähigkeit Preis
YL-0,5 3.000 [mm] 500 [kg] 338 € Übernehmen
YL-0,5-10 10.000 [mm] 500 [kg] 577 € Übernehmen
YL-0,5-6 6.000 [mm] 500 [kg] 441 € Übernehmen
YL-1,0 3.000 [mm] 1.000 [kg] 398 € Übernehmen
YL-1,0-10 10.000 [mm] 1.000 [kg] 654 € Übernehmen
YL-1,0-6 6.000 [mm] 1.000 [kg] 509 € Übernehmen
YL-10,0 3.000 [mm] 10.000 [kg] 2165 € Übernehmen
YL-10,0-10 10.000 [mm] 10.000 [kg] 3558 € Übernehmen
YL-10,0-6 6.000 [mm] 10.000 [kg] 2939 € Übernehmen
YL-2,0 3.000 [mm] 2.000 [kg] 816 € Übernehmen
YL-2,0-10 10.000 [mm] 2.000 [kg] 1157 € Übernehmen
YL-2,0-6 6.000 [mm] 2.000 [kg] 965 € Übernehmen
YL-20,0 3.000 [mm] 20.000 [kg] 7216 € Übernehmen
YL-20,0-10 10.000 [mm] 20.000 [kg] 10320 € Übernehmen
YL-20,0-6 6.000 [mm] 20.000 [kg] 9081 € Übernehmen
YL-3,0 3.000 [mm] 3.000 [kg] 1125 € Übernehmen
YL-3,0-10 10.000 [mm] 3.000 [kg] 1554 € Übernehmen
YL-3,0-6 6.000 [mm] 3.000 [kg] 1311 € Übernehmen
YL-5,0 3.000 [mm] 5.000 [kg] 1256 € Übernehmen
YL-5,0-10 10.000 [mm] 5.000 [kg] 1950 € Übernehmen
YL-5,0-6 6.000 [mm] 5.000 [kg] 1555 € Übernehmen
