Tiger Spindelgreifer mit Drehwerk zum Kran-Transport von Rundmaterial

Tiger Spindelgreifer mit Kurbelgetriebe und Handrad zum Heben und Drehen von Rundmaterial per Kran

Produktmerkmale

  • Tiger Spindelgreifer für den Kranbetrieb
  • Aufhängung für Einfachhaken DIN 15401
  • Für reibschlüssige Lastanhebung
  • Lastaufnahme über Hauptspindel mittels Handrad
  • Handrad mit eingebauter Durchrutschkupplung als Drehmomentbegrenzer
  • Automatische Rückdrehsperre zur Verhinderung eines unbeabsichtigten Öffnens
  • Wendevorgang über selbsthemmendem Drehwerk mittels Handkurbel
  • Oberfläche: RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

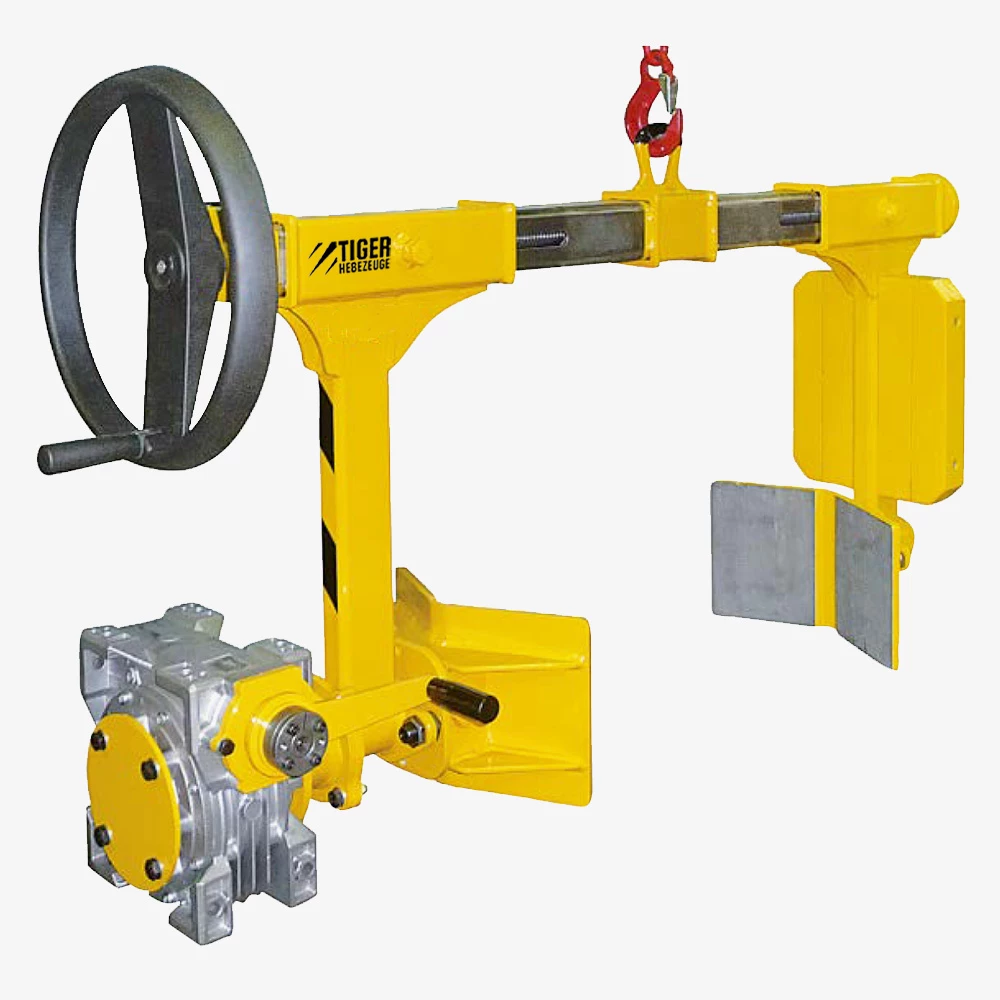

Tiger Spindelgreifer STD-SK_SG mit drehbaren Prismenbacken und Drehwerk mit selbsthemmendem Getriebe
Zum Heben und Wenden von Rundgütern im Kranbetrieb

Dieser Spindelgreifer besitzt ein zusätzliches selbsthemmendes Drehwerk, um die Last sicher und rückschlagfrei im Greifer zu drehen.

Diese Wendezange hat ein zusätzliches Drehwerk, um Lastgüter bis max. 200 kg Gewicht und mit runder Außengeometrie, sicher und ohne Rückschlag zu drehen.

Der Greifer bezieht die notwendige Anpresskraft der Greifbacken aus der konstruktiven Spindelgeometrie und aus der Handkraft am Handrad.
Das benötigte Drehmoment beim Spannen (Anpresskraft der Greifbacken) ist erreicht, wenn die Durchrutschkupplung ausrückt.
Das Öffnen und Schließen des Greifers erfolgt durch Betätigung des Spindel-Handrades.

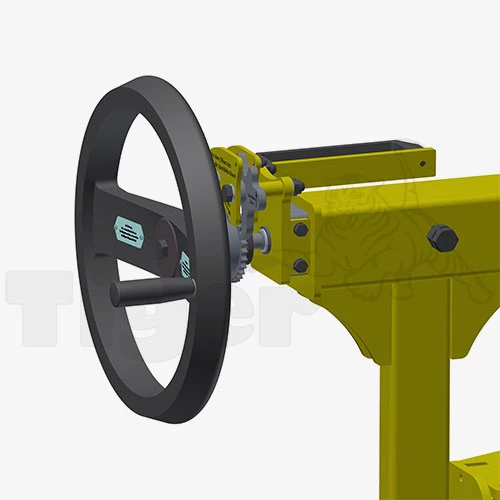

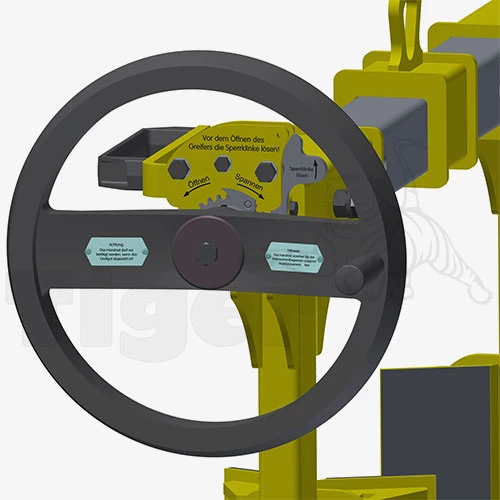

Um ein unbeabsichtigtes Öffnen zu verhindern, ist dieser Greifer mit einer Rückdrehsperre ausgerüstet. Die Sperre wird beim Spannen der Backen automatisch aktiviert.
Das Lösen der Backen ist erst möglich, wenn die Sperrklinke nach oben betätigt und eingerastet wird. Ein erneutes Spannen der Backen aktiviert die Rückdrehsperre automatisch.

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung.
Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung (DEU/ENG) sowie eine Konformitätserklärung.

Gerne passen wir unsere Tiger Spindelgreifer auch auf Ihre konkrete Anforderung an!

Optionen

  • Höhere Traglasten
  • Andere Abmessungen
  • Angepasste Pallenform (Prismenbacken)

Diese Tiger Sonder-Lastaufnahmemittel können auf Ihre Anforderung individuell angepaßt werden.

Bitte fragen Sie hierfür einfach an!

Lieferumfang

  • Tiger Spindelgreifer STD-SK_SG
  • Gedruckte Betriebsanleitung (DEU/ENG)
  • EG-Konformitätserklärung

Sicherheitshinweis

Das Lastgut muss im Schwerpunkt gedreht werden. Ein Schwerpunktversatz muss individuell geklärt werden. Die Eignung des jeweiligen Reibbelages ist mit der entsprechenden Greifgut-Oberfläche abzustimmen! Um den sicheren Transport zu gewährleisten, darf die Greifoberfläche nicht sehr glatt und muss ölfrei, fettfrei sowie absolut trocken sein.

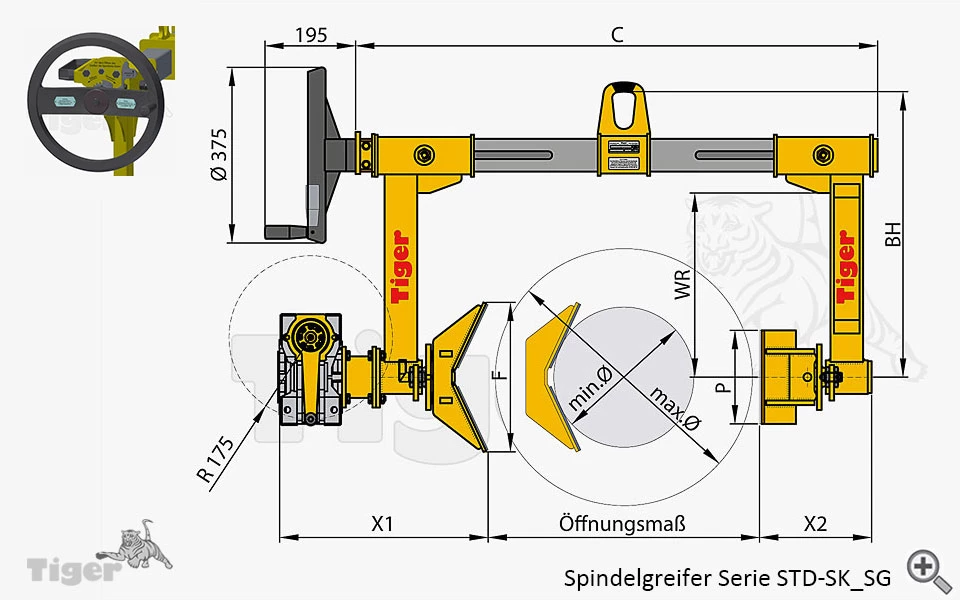

Variante STD-SK-020-1200-800-SG

Einstellwert der Durchrutschkupplung: k. A. [Nm]
Greifbereich-Ø: 800-1.200 [mm]
Wenderadius WR: 550 [mm]
Eigengewicht: 175 [kg]
Pallenhöhe P: 200 [mm]
Oberfläche: RAL 1004 (Goldgelb) lackiert
Reibbelag: Bremsband
Material: Stahl
Traglast: 200 [kg]
X1 / X2: 600 / 370 [mm]
BH: 920 [mm]
C: 1.935 [mm]
F: 620 [mm]

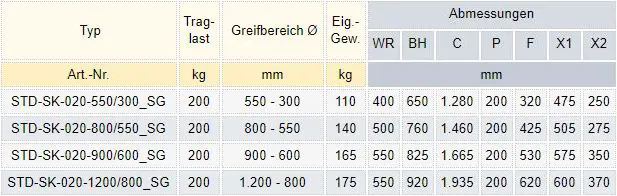

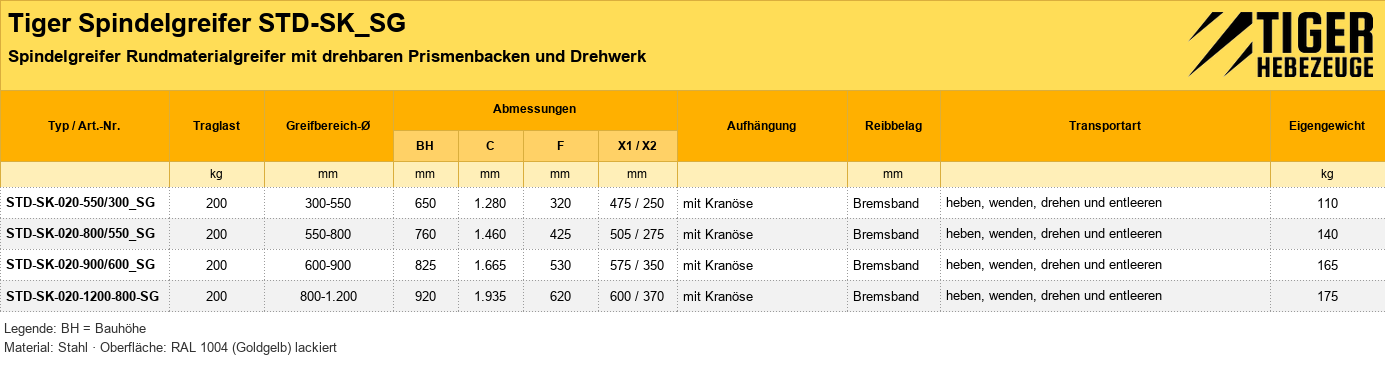

Produktnummer Greifbereich-Ø Traglast Preis
STD-SK-020-1200-800-SG 800-1.200 [mm] 200 [kg] Preis auf Anfrage Übernehmen
STD-SK-020-550/300_SG 300-550 [mm] 200 [kg] 8.655,00 € Übernehmen
STD-SK-020-800/550_SG 550-800 [mm] 200 [kg] 8.840,00 € Übernehmen
STD-SK-020-900/600_SG 600-900 [mm] 200 [kg] 9.335,00 € Übernehmen
