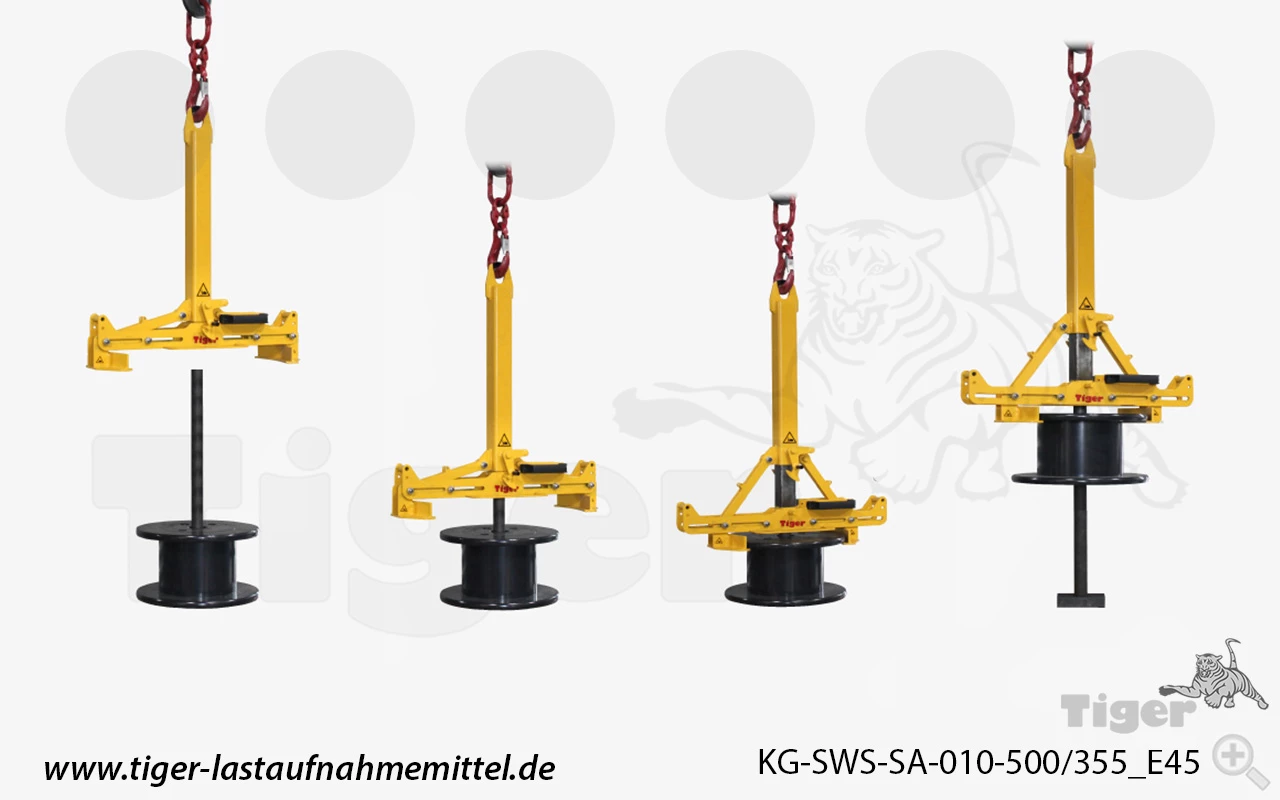

Tiger Sonder-Spulengreifer für Spulen mit herausstehender Achsstange
Dieses Produkt ist momentan nur auf Anfrage verfügbar. Unsere Experten helfen Ihnen gerne weiter:
+49 2202 98923 0
anfrage@tigerhebezeuge.de
/datenblatt/b2b14c88d5d943f9b9ba3b602f7c3ebe
https://www.tigerhebezeuge-shop.de/datenblatt/b2b14c88d5d943f9b9ba3b602f7c3ebe
Datenblatt herunterladen
Tiger Sonder-Spulengreifer für liegende Spulen mit nach oben herausstehender Achse
Produktmerkmale
Produktbeschreibung
Wir passen unsere Tiger Sonder-Parallelgreifer der Serie Sonder-KG-SWS-SA auch gerne an Ihre konkrete Hebesituation an.
Fragen Sie hierfür einfach durch Klick auf den Button 'Produktanfrage stellen' an!
Optionen
Alle Tiger Sonder-Lastaufnahmemittel können auf Ihre Anforderung individuell angepaßt werden. Bitte fragen Sie hierfür einfach an.
Lieferumfang
- Tiger Sonder-Spulengreifer Serie Sonder-KS-SWS-SA
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
Hinweis zum sicheren Abstellen von Lastaufnahmemitteln
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen, Hebegreifern und C-Haken.
Bitte fragen Sie diese im Bedarfsfall einfach an!
Variante KG-SWS-SA-010-500/355_E45
| Aufnahmeart: | mit Kranöse |
|---|---|
| Eigengewicht: | 18 [kg] |
| Mit Taktautomat?: | Nein |
| Transportart: | heben |
| Material: | Stahl |
| Traglast: | 100 [kg] |
| Greifbereich-Ø: | 355-500 [mm] |
| Breite des Greifers (C): | 660 [mm] |
| Unterfasstiefe: | 15 [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| Produktnummer | Greifbereich-Ø | Traglast | Unterfasstiefe | Preis | |
|---|---|---|---|---|---|
| KG-SWS-SA-010-500/355_E45 | 355-500 [mm] | 100 [kg] | 15 [mm] | Preis auf Anfrage | Übernehmen |
