Tiger Balkentraversen TAV-H - Krantraversen mit zwei verstellbaren Wirbellasthaken und 2 Paar Seitenhaken
Produktmerkmale
- Tiger Lasttraverse für den Kranbetrieb
- Starre Krantraverse mit vier Seitenlasthaken und zwei Wirbellasthaken
- Aufhängung für Einfachhaken DIN 15401
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Tiger Balkentraversen TAV-H - Krantraversen mit zwei verstellbaren Wirbellasthaken und 2 Paar Seitenhaken
Robuste Balken-Traverse als Seitenhaken-Traverse für den sicheren Transport unterschiedlichster Lasten per Kran.
Diese Krantraverse ist mit zwei Verstellelementen inkl. Handgriffen und zwei Wirbellasthaken sowie vier Seitenhaken ausgestattet.
Die Verstellelemente können im Raster (Maß VR) auf dem Balken umgehangen werden.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Balkentraversen aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Optionen
- Weitere Traglasten
- Weitere Abmessungen
- Traversen-Ausführung für den Zwei-Kranbetrieb
- Traversen-Ausführung für den Staplerbetrieb
- Traversen-Ausführung mit Kettenaufhängung
Lieferumfang
- Tiger Balkentraverse TAV-H
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Hinweis zum sicheren Abstellen von Traversen
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Variante TAV-H-1-1
| Aufnahmeart: | mit Kranöse |
|---|---|
| BH: | 445 [mm] |
| C: | 20 [mm] |
| Eigengewicht: | 20 [kg] |
| Einsatzart: | für den Kranbetrieb |
| MW: | 23 [mm] |
| MWH: | 25 [mm] |
| Material: | Stahl |
| Traglast: | 1.000 [kg] |
| Hakenabstand (L): | 400-1.000 [mm] |
| Bauhöhe: | 445 [mm] |
| Verstellraster VR: | 100 [mm] |
| Gesamthöhe: | k.A. [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |
| A: | 23 [mm] |
| B: | 105 [mm] |
| D: | 15 [mm] |

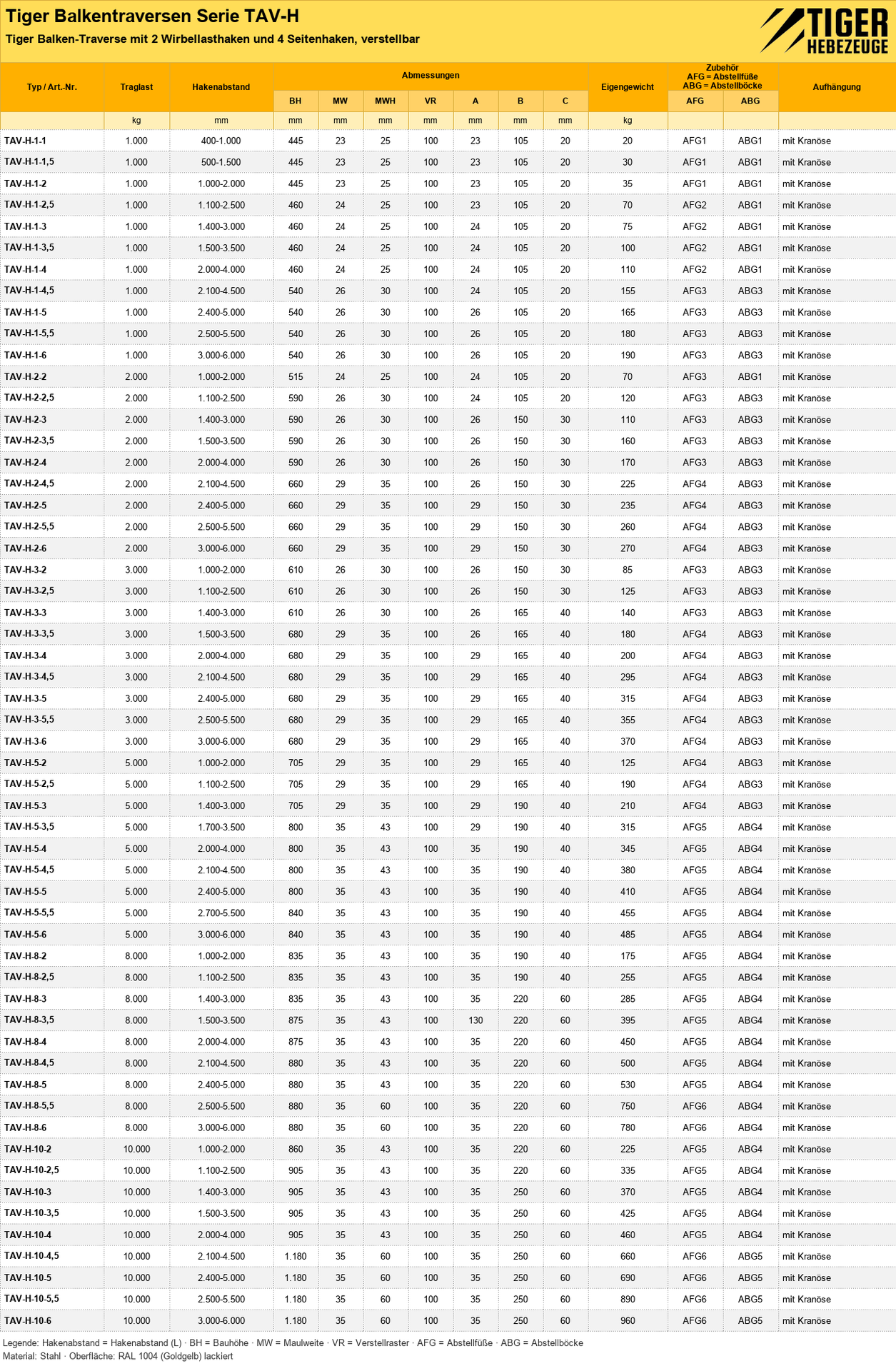

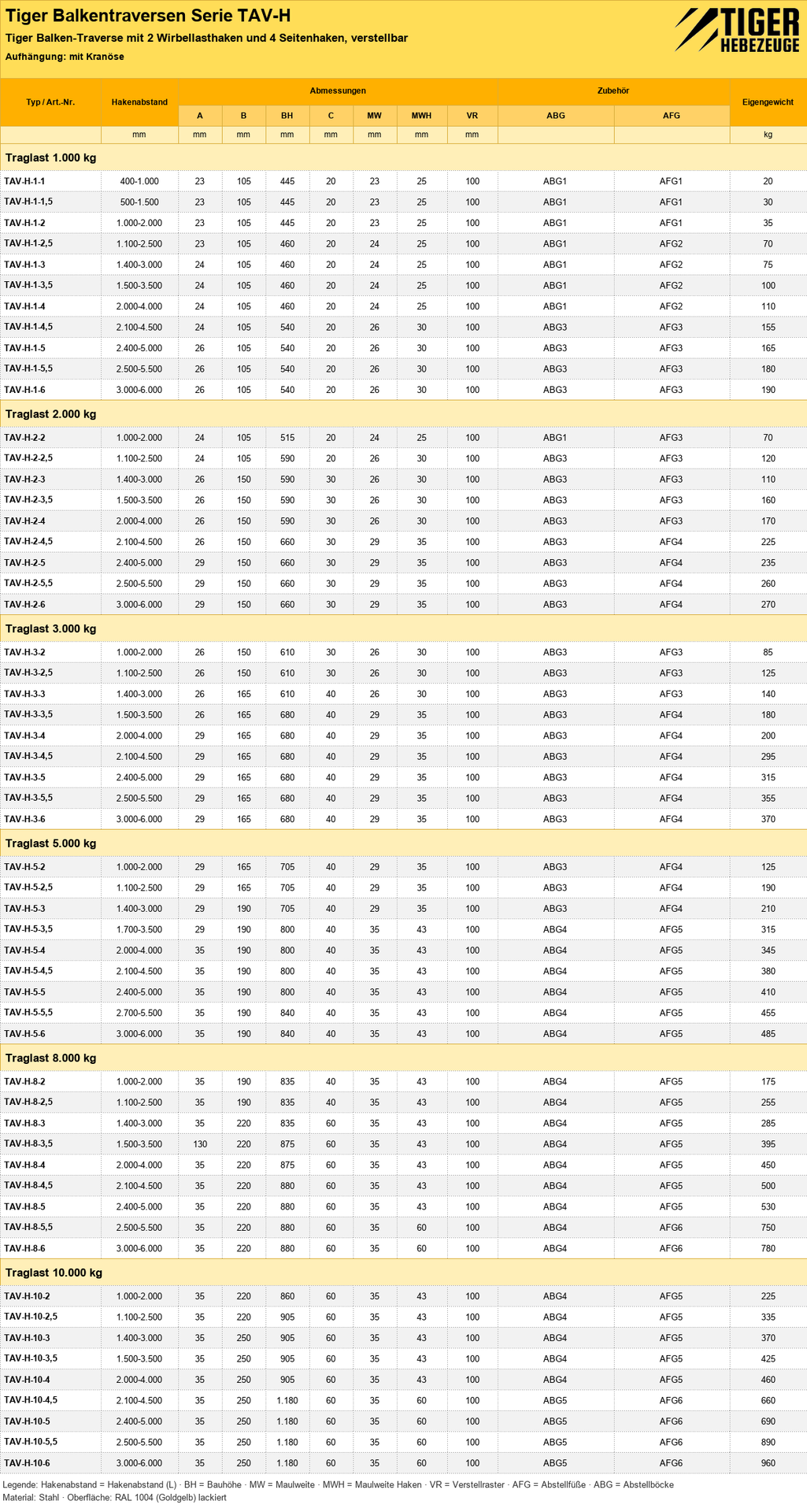

| Produktnummer | Hakenabstand (L) | Traglast | Preis | |
|---|---|---|---|---|
| TAV-H-1-1 | 400-1.000 [mm] | 1.000 [kg] | 980,00 € | Übernehmen |
| TAV-H-1-1,5 | 500-1.500 [mm] | 1.000 [kg] | 990,00 € | Übernehmen |
| TAV-H-1-2 | 1.000-2.000 [mm] | 1.000 [kg] | 1.120,00 € | Übernehmen |
| TAV-H-1-2,5 | 1.100-2.500 [mm] | 1.000 [kg] | 1.120,00 € | Übernehmen |
| TAV-H-1-3 | 1.400-3.000 [mm] | 1.000 [kg] | 1.310,00 € | Übernehmen |
| TAV-H-1-3,5 | 1.500-3.500 [mm] | 1.000 [kg] | 1.335,00 € | Übernehmen |
| TAV-H-1-4 | 2.000-4.000 [mm] | 1.000 [kg] | 1.615,00 € | Übernehmen |
| TAV-H-1-4,5 | 2.100-4.500 [mm] | 1.000 [kg] | 1.630,00 € | Übernehmen |
| TAV-H-1-5 | 2.400-5.000 [mm] | 1.000 [kg] | 1.795,00 € | Übernehmen |
| TAV-H-1-5,5 | 2.500-5.500 [mm] | 1.000 [kg] | 1.810,00 € | Übernehmen |
| TAV-H-1-6 | 3.000-6.000 [mm] | 1.000 [kg] | 2.195,00 € | Übernehmen |
| TAV-H-10-2 | 1.000-2.000 [mm] | 10.000 [kg] | 2.395,00 € | Übernehmen |
| TAV-H-10-2,5 | 1.100-2.500 [mm] | 10.000 [kg] | 2.450,00 € | Übernehmen |
| TAV-H-10-3 | 1.400-3.000 [mm] | 10.000 [kg] | 2.715,00 € | Übernehmen |
| TAV-H-10-3,5 | 1.500-3.500 [mm] | 10.000 [kg] | 2.850,00 € | Übernehmen |
| TAV-H-10-4 | 2.000-4.000 [mm] | 10.000 [kg] | 3.350,00 € | Übernehmen |
| TAV-H-10-4,5 | 2.100-4.500 [mm] | 10.000 [kg] | 3.550,00 € | Übernehmen |
| TAV-H-10-5 | 2.400-5.000 [mm] | 10.000 [kg] | 3.975,00 € | Übernehmen |
| TAV-H-10-5,5 | 2.500-5.500 [mm] | 10.000 [kg] | 4.350,00 € | Übernehmen |
| TAV-H-10-6 | 3.000-6.000 [mm] | 10.000 [kg] | 5.320,00 € | Übernehmen |
| TAV-H-2-2 | 1.000-2.000 [mm] | 2.000 [kg] | 1.250,00 € | Übernehmen |
| TAV-H-2-2,5 | 1.100-2.500 [mm] | 2.000 [kg] | 1.290,00 € | Übernehmen |
| TAV-H-2-3 | 1.400-3.000 [mm] | 2.000 [kg] | 1.510,00 € | Übernehmen |
| TAV-H-2-3,5 | 1.500-3.500 [mm] | 2.000 [kg] | 1.550,00 € | Übernehmen |
| TAV-H-2-4 | 2.000-4.000 [mm] | 2.000 [kg] | 1.770,00 € | Übernehmen |
| TAV-H-2-4,5 | 2.100-4.500 [mm] | 2.000 [kg] | 1.820,00 € | Übernehmen |
| TAV-H-2-5 | 2.400-5.000 [mm] | 2.000 [kg] | 2.150,00 € | Übernehmen |
| TAV-H-2-5,5 | 2.500-5.500 [mm] | 2.000 [kg] | 2.195,00 € | Übernehmen |
| TAV-H-2-6 | 3.000-6.000 [mm] | 2.000 [kg] | 2.450,00 € | Übernehmen |
| TAV-H-3-2 | 1.000-2.000 [mm] | 3.000 [kg] | 1.315,00 € | Übernehmen |
| TAV-H-3-2,5 | 1.100-2.500 [mm] | 3.000 [kg] | 1.355,00 € | Übernehmen |
| TAV-H-3-3 | 1.400-3.000 [mm] | 3.000 [kg] | 1.750,00 € | Übernehmen |
| TAV-H-3-3,5 | 1.500-3.500 [mm] | 3.000 [kg] | 1.795,00 € | Übernehmen |
| TAV-H-3-4 | 2.000-4.000 [mm] | 3.000 [kg] | 2.090,00 € | Übernehmen |
| TAV-H-3-4,5 | 2.100-4.500 [mm] | 3.000 [kg] | 2.145,00 € | Übernehmen |
| TAV-H-3-5 | 2.400-5.000 [mm] | 3.000 [kg] | 2.355,00 € | Übernehmen |
| TAV-H-3-5,5 | 2.500-5.500 [mm] | 3.000 [kg] | 2.395,00 € | Übernehmen |
| TAV-H-3-6 | 3.000-6.000 [mm] | 3.000 [kg] | 2.550,00 € | Übernehmen |
| TAV-H-5-2 | 1.000-2.000 [mm] | 5.000 [kg] | 1.650,00 € | Übernehmen |
| TAV-H-5-2,5 | 1.100-2.500 [mm] | 5.000 [kg] | 1.695,00 € | Übernehmen |
| TAV-H-5-3 | 1.400-3.000 [mm] | 5.000 [kg] | 2.095,00 € | Übernehmen |
| TAV-H-5-3,5 | 1.700-3.500 [mm] | 5.000 [kg] | 2.145,00 € | Übernehmen |
| TAV-H-5-4 | 2.000-4.000 [mm] | 5.000 [kg] | 2.550,00 € | Übernehmen |
| TAV-H-5-4,5 | 2.100-4.500 [mm] | 5.000 [kg] | 2.615,00 € | Übernehmen |
| TAV-H-5-5 | 2.400-5.000 [mm] | 5.000 [kg] | 2.815,00 € | Übernehmen |
| TAV-H-5-5,5 | 2.700-5.500 [mm] | 5.000 [kg] | 2.995,00 € | Übernehmen |
| TAV-H-5-6 | 3.000-6.000 [mm] | 5.000 [kg] | 3.520,00 € | Übernehmen |
| TAV-H-8-2 | 1.000-2.000 [mm] | 8.000 [kg] | 2.135,00 € | Übernehmen |
| TAV-H-8-2,5 | 1.100-2.500 [mm] | 8.000 [kg] | 2.175,00 € | Übernehmen |
| TAV-H-8-3 | 1.400-3.000 [mm] | 8.000 [kg] | 2.550,00 € | Übernehmen |
| TAV-H-8-3,5 | 1.500-3.500 [mm] | 8.000 [kg] | 2.595,00 € | Übernehmen |
| TAV-H-8-4 | 2.000-4.000 [mm] | 8.000 [kg] | 2.990,00 € | Übernehmen |
| TAV-H-8-4,5 | 2.100-4.500 [mm] | 8.000 [kg] | 3.095,00 € | Übernehmen |
| TAV-H-8-5 | 2.400-5.000 [mm] | 8.000 [kg] | 3.250,00 € | Übernehmen |
| TAV-H-8-5,5 | 2.500-5.500 [mm] | 8.000 [kg] | 3.550,00 € | Übernehmen |
| TAV-H-8-6 | 3.000-6.000 [mm] | 8.000 [kg] | 4.520,00 € | Übernehmen |
