Tiger Kastengreifer mit Taktautomatik für Blechkästen und Waschkörbe

Tiger Kastengreifer Ka-TA mit Taktautomatik zum Kran-Transport von Stahlblech-Lagerkästen, Transportkörben und Waschkörben

Produktmerkmale

  • Tiger Kastengreifer mit Automatikfunktion für den Kranbetrieb
  • Aufhängung für Einfachhaken DIN 15401 oder Kupplungsstift* passend für DEMAG-Manulift® Kettenzug
  • Für Lagerkästen und Waschkörbe von Metallform Wächter, SSI Schäfer und Fischer-Draht
  • Formschlüssige Lastanhebung
  • Ausführung mit Takt-Automatik über Lastanhebung
  • Oberfläche: RAL 1004 (Goldgelb) lackiert

Produktbeschreibung

Die Tiger Kastengreifer Ka-TA werden auf dem Stapelrahmen (Stapelrand) des Behälters aufgesetzt.
Die Kastengreifer sind mit L-förmigen Aufnahmen versehen, die von außen unter den Stapelrahmen bzw. Stapelrand des Behälters greifen.
Die Behälter können über die Längs- oder Kurzseite gegriffen werden. Der Kasteninhalt muss gleichmäßig hierbei verteilt liegen.

Durch die Taktautomatik erfolgt sowohl die Fixierung und das Lösen des Greifers vom Lagerkasten automatisch und erfordert keinen Eingriff durch den Anwender.

Wir bieten die Tiger Kastengreifer hier auch ohne Taktautomatik (stattdessen mit Hebelarretierung) an. Hierbei erfolgt die Fixierung mit einem kleinen Handhebel durch den Anwender.

Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung.
Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung (DEU/ENG) sowie eine Konformitätserklärung.

Gerne passen wir unsere Tiger Kastengreifer für Lagerkästen auch auf Ihre Kästen an!

Optionen

  • Aufhängung als Manukuppler (Kupplungsstift an Stelle einer Kranaufhängung)
    Alle Ka3 und Ka5 Typen können hiermit auf Anfrage ausgerüstet werden
  • Höhere Traglasten
  • Anpassung an andere Kastenabmessungen

Lieferumfang

  • Tiger Kastengreifer Ka-TA
  • Gedruckte Betriebsanleitung (DEU/ENG)
  • EG-Konformitätserklärung

Sicherheitshinweis

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!

Variante Ka4_TA-Metallform-MF-4107-Lang

Traglast: 250 [kg]
Kastenhersteller: Metallform

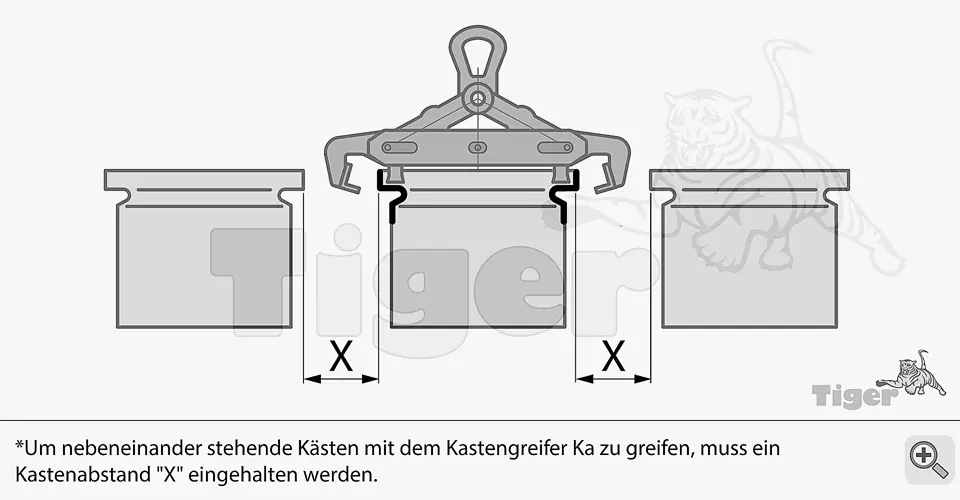

Abstand X: 80 [mm]
Ausführung: mit Kranöse und Taktautomatik
Behälter/Greif-Seite: Metallform-MF-4107-Lang
Eigengewicht: 6 [kg]
Greifseite: über die lange Seite
Greifweite: 408 [mm]
Kasten-Typ: MF-4107
Material: Stahl
Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktnummer Greifseite Kasten-Typ Kastenhersteller Preis
Ka3_TA-Metallform-MF-4001-Kurz über die kurze Seite MF-4001 Metallform 1.365,00 € Übernehmen
Ka3_TA-Metallform-MF-4002-Kurz über die kurze Seite MF-4002 Metallform 1.365,00 € Übernehmen
Ka3_TA-Metallform-MF-4003-Kurz über die kurze Seite MF-4003 Metallform 1.365,00 € Übernehmen
Ka3_TA-Metallform-MF-4004-Kurz über die kurze Seite MF-4004 Metallform 1.365,00 € Übernehmen
Ka3_TA-Metallform-MF-4005-Kurz über die kurze Seite MF-4005 Metallform 1.365,00 € Übernehmen
Ka3_TA-Metallform-MF-4008-Kurz über die kurze Seite MF-4008 Metallform 1.365,00 € Übernehmen
Ka3_TA-Metallform-MF-4012-Kurz über die kurze Seite MF-4012 Metallform 1.365,00 € Übernehmen
Ka3_TA-Metallform-MF-4013-Kurz über die kurze Seite MF-4013 Metallform 1.365,00 € Übernehmen
Ka3_TA-Metallform-MF-4014-Kurz über die kurze Seite MF-4014 Metallform 1.365,00 € Übernehmen
Ka3_TA-Schaefer-10/6-b-Kurz über die kurze Seite -10/6-b Schäfer 1.365,00 € Übernehmen
Ka3_TA-Schaefer-14/6-2-G-Kurz über die kurze Seite -14/6-2-G Schäfer 1.365,00 € Übernehmen
Ka3_TA-Schaefer-14/6-2-H-Kurz über die kurze Seite -14/6-2-H Schäfer 1.365,00 € Übernehmen
Ka3_TA-Schaefer-14/6-2-Kurz über die kurze Seite -14/6-2 Schäfer 1.365,00 € Übernehmen
Ka3_TA-Schaefer-14/6-2-Z-Kurz über die kurze Seite -14/6-2-Z Schäfer 1.365,00 € Übernehmen
Ka3_TA-Schaefer-14/6-A-Kurz über die kurze Seite -14/6-A Schäfer 1.365,00 € Übernehmen
Ka3_TA-Schaefer-14/7-2-Kurz über die kurze Seite -14/7-2 Schäfer 1.365,00 € Übernehmen
Ka3_TA-Schaefer-14/7-2-Z-Kurz über die kurze Seite -14/7-2-Z Schäfer 1.365,00 € Übernehmen
Ka3-A_TA-Metallform-MF-4101-Kurz über die kurze Seite MF-4101 Metallform 1.375,00 € Übernehmen
Ka3-A_TA-Metallform-MF-4102-Kurz über die kurze Seite MF-4102 Metallform 1.375,00 € Übernehmen
Ka3-A_TA-Metallform-MF-4103-Kurz über die kurze Seite MF-4103 Metallform 1.375,00 € Übernehmen
Ka3-A_TA-Metallform-MF-4107-Kurz über die kurze Seite MF-4107 Metallform 1.375,00 € Übernehmen
Ka3-A_TA-Metallform-MF-4109-Kurz über die kurze Seite MF-4109 Metallform 1.375,00 € Übernehmen
Ka3-A-W_TA-Fischer-Draht-EURO-200-Lang über die lange Seite EURO-200 Fischer-Draht 1.385,00 € Übernehmen
Ka3-A-W_TA-Fischer-Draht-EURO-300-Kurz über die kurze Seite EURO-300 Fischer-Draht 1.385,00 € Übernehmen
Ka3-W_TA-Fischer-Draht-480-x-320-Kurz über die kurze Seite (L x B) 480 x 320 [mm] Fischer-Draht 1.375,00 € Übernehmen
Ka3-W_TA-Fischer-Draht-530-x-320-Kurz über die kurze Seite (L x B) 530 x 320 [mm] Fischer-Draht 1.375,00 € Übernehmen
Ka3-W_TA-Schaefer-14/6-3-Lang über die lange Seite -14/6-3 Schäfer 1.375,00 € Übernehmen
Ka3-W_TA-Schaefer-14/7-2-H-Lang über die lange Seite -14/7-2-H Schäfer 1.375,00 € Übernehmen
Ka4_TA-Metallform-MF-4101-Lang über die lange Seite MF-4101 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4102-Lang über die lange Seite MF-4102 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4103-Lang über die lange Seite MF-4103 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4104-Kurz über die kurze Seite MF-4104 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4105-Kurz über die kurze Seite MF-4105 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4106-Kurz über die kurze Seite MF-4106 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4107-Lang über die lange Seite MF-4107 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4108-Kurz über die kurze Seite MF-4108 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4109-Lang über die lange Seite MF-4109 Metallform 1.420,00 € Übernehmen
Ka4_TA-Metallform-MF-4110-Kurz über die kurze Seite MF-4110 Metallform 1.420,00 € Übernehmen
Ka4-A_TA-Metallform-MF-4201-Lang über die lange Seite MF-4201 Metallform 1.430,00 € Übernehmen
Ka4-A_TA-Metallform-MF-4202-Lang über die lange Seite MF-4202 Metallform 1.430,00 € Übernehmen
Ka4-W_TA-Fischer-Draht-EURO-300-Lang über die lange Seite EURO-300 Fischer-Draht 1.430,00 € Übernehmen
Ka4-W_TA-Fischer-Draht-EURO-600-Kurz über die kurze Seite EURO-600 Fischer-Draht 1.430,00 € Übernehmen
Ka5_TA-Metallform-MF-4001-Lang über die lange Seite MF-4001 Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4002-Lang über die lange Seite MF-4002 Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4003-Lang über die lange Seite MF-4003 Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4004-Lang über die lange Seite MF-4004 Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4006-Kurz über die kurze Seite MF-4006 Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4006/12-SL-Kurz über die kurze Seite MF-4006/12-SL Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4008-Lang über die lange Seite MF-4008 Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4009-Kurz über die kurze Seite MF-4009 Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4011-Kurz über die kurze Seite MF-4011 Metallform 1.375,00 € Übernehmen
Ka5_TA-Metallform-MF-4011/12-SL-Kurz über die kurze Seite MF-4011/12-SL Metallform 1.375,00 € Übernehmen
Ka5_TA-Schaefer-14/6-1-Kurz über die kurze Seite -14/6-1 Schäfer 1.375,00 € Übernehmen
Ka5_TA-Schaefer-14/6-2-G-Lang über die lange Seite -14/6-2-G Schäfer 1.375,00 € Übernehmen
Ka5_TA-Schaefer-14/6-2-H-Lang über die lange Seite -14/6-2-H Schäfer 1.375,00 € Übernehmen
Ka5_TA-Schaefer-14/6-2-Lang über die lange Seite -14/6-2 Schäfer 1.375,00 € Übernehmen
Ka5_TA-Schaefer-14/6-2-Z-Lang über die lange Seite -14/6-2-Z Schäfer 1.375,00 € Übernehmen
Ka5_TA-Schaefer-14/7-1-Kurz über die kurze Seite -14/7-1 Schäfer 1.375,00 € Übernehmen
Ka5_TA-Schaefer-14/7-1-Z-Kurz über die kurze Seite -14/7-1-Z Schäfer 1.375,00 € Übernehmen
Ka5-W_TA-Fischer-Draht-480-x-320-Lang über die lange Seite (L x B) 480 x 320 [mm] Fischer-Draht 1.385,00 € Übernehmen
Ka5-W_TA-Fischer-Draht-670-x-480-Kurz über die kurze Seite (L x B) 670 x 480 [mm] Fischer-Draht 1.385,00 € Übernehmen
Ka6_TA-Metallform-MF-4005-Lang über die lange Seite MF-4005 Metallform 1.480,00 € Übernehmen
Ka6_TA-Metallform-MF-4012-Lang über die lange Seite MF-4012 Metallform 1.480,00 € Übernehmen
Ka6_TA-Metallform-MF-4013-Lang über die lange Seite MF-4013 Metallform 1.480,00 € Übernehmen
Ka6_TA-Metallform-MF-4014-Lang über die lange Seite MF-4014 Metallform 1.480,00 € Übernehmen
Ka6_TA-Schaefer-10/6-b-Lang über die lange Seite -10/6-b Schäfer 1.480,00 € Übernehmen
Ka6-A_TA-Schaefer-14/6-A-Lang über die lange Seite -14/6-A Schäfer 1.445,00 € Übernehmen
Ka6-W_TA-Fischer-Draht-530-x-320-Lang über die lange Seite (L x B) 530 x 320 [mm] Fischer-Draht 1.490,00 € Übernehmen
Ka8_TA-Metallform-MF-4006-Lang über die lange Seite MF-4006 Metallform 1.630,00 € Übernehmen
Ka8_TA-Metallform-MF-4009-Lang über die lange Seite MF-4009 Metallform 1.630,00 € Übernehmen
Ka8_TA-Metallform-MF-4011-Lang über die lange Seite MF-4011 Metallform 1.630,00 € Übernehmen
Ka8-W_TA-Metallform-MF-4006/12-SL-Lang über die lange Seite MF-4006/12-SL Metallform 1.645,00 € Übernehmen
Ka8-W_TA-Metallform-MF-4011/12-SL-Lang über die lange Seite MF-4011/12-SL Metallform 1.645,00 € Übernehmen

Die Tiger Kastengreifer KA heben folgende Lagerkästen:

Stapeltransport- und Sichtlagerkästen von SSI Schäfer
▶ Stapeltransportkästen aus Stahlblech: Serie 14/6
▶ Sichtlagerkästen aus Stahlblech: Serie 14/7


Transport- und Reinigungskörbe von METALLFORM
▶ MEFO-BOX Standard-Baureihen: 40..01, 02, 03, 04, 05, 06, 08, 09, 11, 12, 13, 14
▶ MEFO-BOX Euro-Baureihen: 41..01, 02, 03, 07, 09, 10


Waren- und Universalkorbsysteme von Fischer-Draht
(nur für Maschenweite 6×6, 10×10 und 20×20 mm!)
▶ PREMIUM Warenkörbe: 480 x 320 und 530 x 320
▶ Universalkorbsystem EURO-CLASS: EURO 200, EURO 300, EURO 600

Kastengeifer für Sonder-Kastenformen und Sondermaße, auch von anderen Herstellern, können wir vom Standard mühelos anpassen!

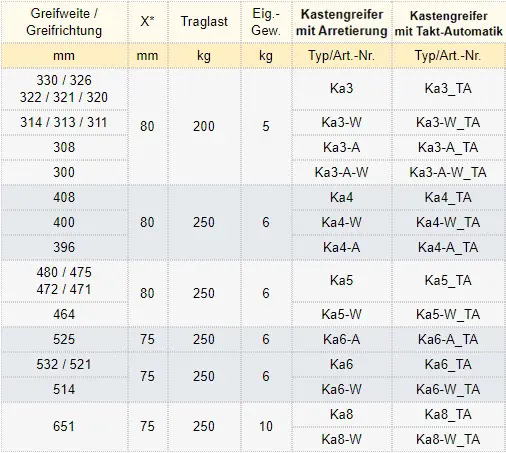

Wie finde ich den richtigen Kastengreifer für meinen Lagerkasten?

Mit unserer Tiger Kastengreifer Serie KA können fast alle handelsüblichen Lagerkästen und Waschkörbe per Kran transportiert werden.
Wir haben die Kastenabmessungen und Ausführungen der Hersteller Metallform WächterSSI Schäfer und Fischer-Draht als Standard konzipiert.

Diese Kästen werden in der Industrie als Lager-, Kommissionier- und Transportbehälter eingesetzt.


So finden Sie den richtigen Kastengreifer:

  1. Kastenhersteller und Kasten-Typ in der Tabelle aussuchen.
  2. Die Kastenmaße* stehen neben dem Kasten-Typ, wobei die farbige Maßzahl die Greifrichtung angibt.
  3. Unter Greifer-Typ finden Sie dann den passenden Kastengreifer.
  4. Bei der Variantenauswahl (oben rechts) haben die Behältertypen die Endung -Kurz oder -Lang (je nachdem von welcher Seite gegriffen wird).
  5. Hierdurch finden Sie den Behälter jetzt noch schneller.

*) Von Außen am Stapelrand gemessen.

SO MESSEN SIE IHREN LAGERKASTEN RICHTIG:

DIE AUSFÜHRUNGS-VARIANTE MIT KUPPLUNGSSTIFT UND KRANHAKEN-ADAPTER ALS AUFHÄNGUNG - PASSEND FÜR EINEN DEMAG-MANULIFT® KETTENZUG

Nicht das, was Sie gesucht haben?

Wir konstruieren unsere Tiger Lastaufnahmemittel auch speziell für Ihre konkrete Anforderung!
