Tiger Kastengreifer Tiger zum Kran-Heben von Sichtlagerkästen aus Stahlblech

• Tiger Kasteninnengreifer für den Kranbetrieb
• Mit oder ohne Taktautomatik
• Mit Aufhängung für Einfachhaken DIN 15401 oder Kupplungsstift für DEMAG-Manulift^® Kettenzug
• Formschlüssige Lastanhebung
• Passend für Lagerkästen von: SSI Schäfer
• Passend für Behälter: Serie 14/6 und Serie 14/7
• Oberfläche: RAL 1004 (Goldgelb) lackiert
• Industriequalität "Made in Germany"

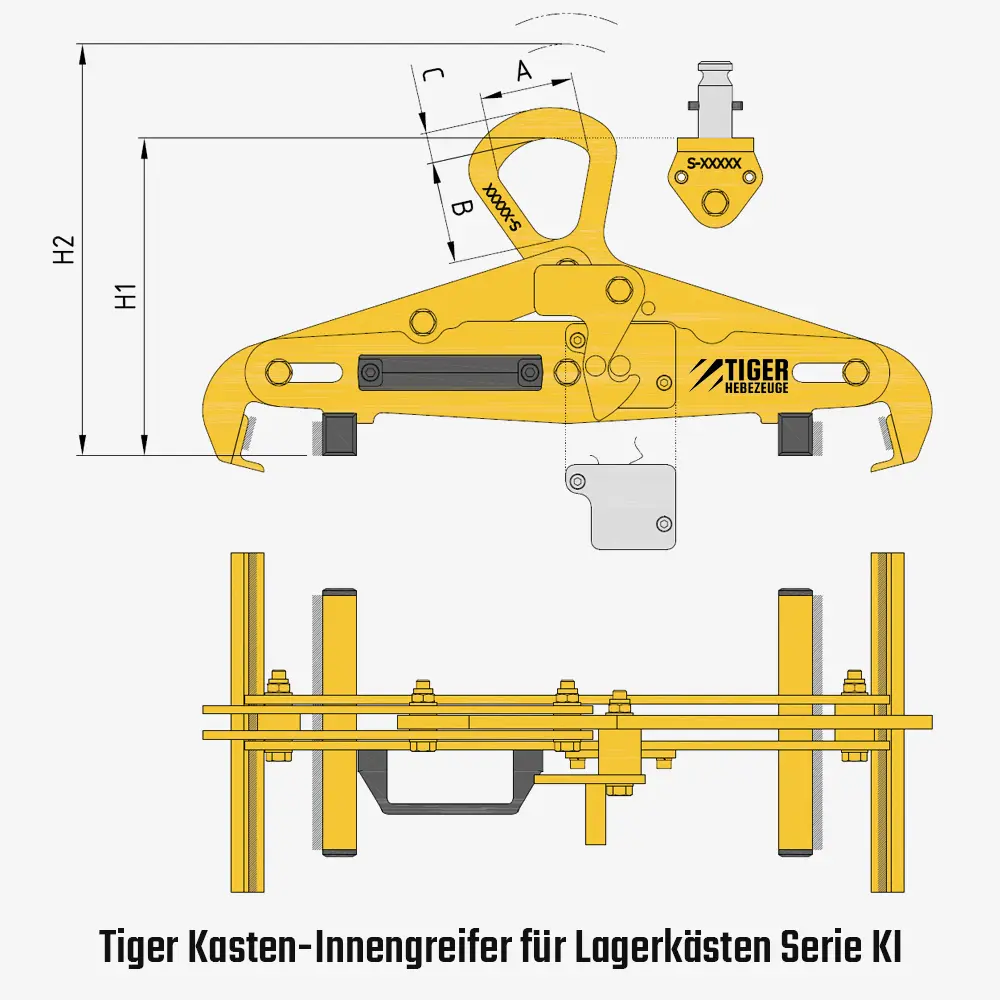

Tiger Kasten-Innengreifer Ki für SSI-Schäfer-Lagerkästen

Der Tiger Kasten-Innengreifer der Serie Ki wurde für das sichere Heben und Transportieren von Lagerkästen und Sichtlagerkästen aus Stahlblech entwickelt. Die Standardausführungen sind auf verschiedene Behältertypen von SSI Schäfer abgestimmt, wie sie in Produktion, Lager, Kommissionierung und innerbetrieblichem Materialtransport eingesetzt werden.

Der Kastengreifer nimmt den Behälter formschlüssig von innen auf. Ein passgenaues Rundprofil greift unter den Stapelrand des Lagerkastens und stellt dadurch eine definierte Verbindung zwischen Greifer und Behälter her.

Lagerkästen von innen greifen

Der Kasten-Innengreifer Ki eignet sich besonders für Lagerkästen, die dicht nebeneinander stehen und deshalb nicht von außen umfasst werden können. Da der Greifer innerhalb des Behälters angesetzt wird, ist seitlich nur wenig zusätzlicher Freiraum erforderlich.

Voraussetzung für den Einsatz ist, dass der Lagerkasten nicht bis unmittelbar an den Stapelrand gefüllt ist. Im oberen Bereich des Behälters muss ausreichend Platz vorhanden sein, damit der Innengreifer eingesetzt und sicher unter dem Stapelrand positioniert werden kann.

Der Kasteninhalt muss gleichmäßig verteilt sein. Der Behälter selbst sowie sein Stapelrand müssen sich in einem ordnungsgemäßen und für den Greifvorgang geeigneten Zustand befinden.

Passend für SSI-Schäfer-Lagerkästen aus Stahlblech

Die Standardvarianten der Serie Ki sind für verschiedene Stapeltransport- und Sichtlagerkästen von SSI Schäfer erhältlich. Dazu gehören insbesondere Behälter der folgenden Baureihen:

• SSI Schäfer Serie 14/6
• SSI Schäfer Serie 14/7

Die einzelnen Kastengreifer sind jeweils auf einen konkreten Behältertyp abgestimmt. Deshalb muss bei der Auswahl die vollständige Typenbezeichnung des vorhandenen Lagerkastens berücksichtigt werden.

Passenden Kasten-Innengreifer auswählen

Für die Auswahl der geeigneten Ki-Ausführung sind insbesondere folgende Angaben erforderlich:

• Hersteller und genaue Typenbezeichnung des Lagerkastens
• Abmessungen des Behälters und des Stapelrandes
• gewünschte Greifseite
• erforderliche Tragfähigkeit
• gewünschte Aufhängung
• gewünschte Ausführung mit oder ohne Taktautomatik

Je nach Behältertyp erfolgt die Aufnahme über die kurze oder die lange Seite des Lagerkastens. Die Greifseite ist deshalb gemeinsam mit dem passenden SSI-Schäfer-Behältertyp auszuwählen.

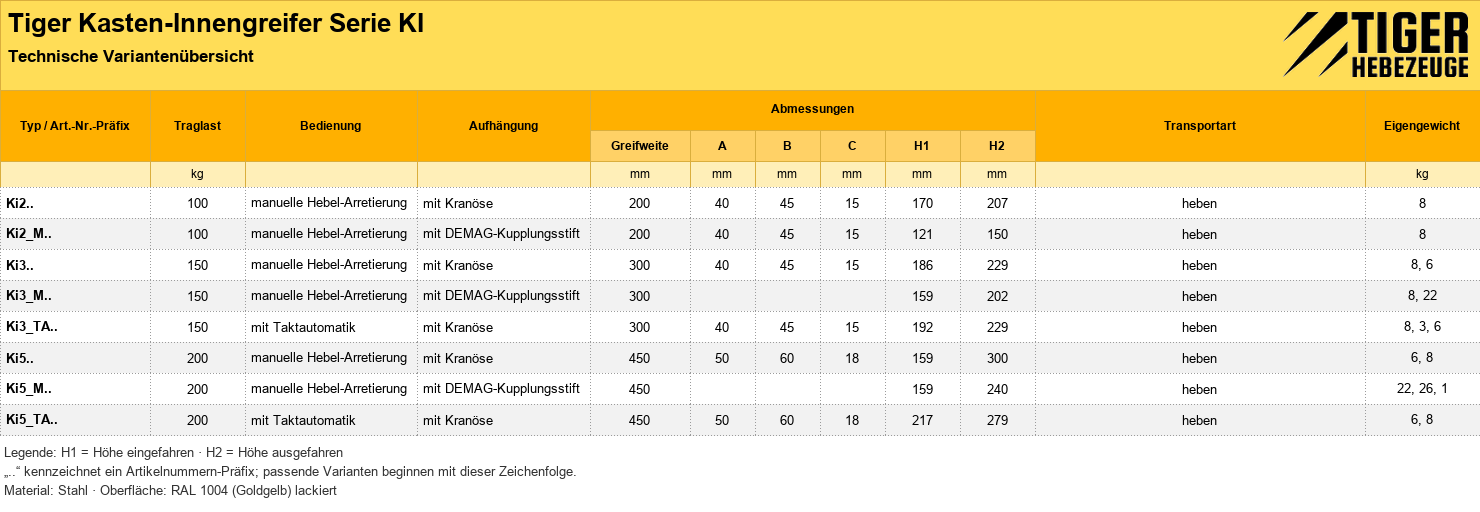

Über den Variantenfilter können Behältertyp, Tragfähigkeit, Aufhängung und Greifseite gezielt miteinander kombiniert werden.

Wahlweise mit oder ohne Taktautomatik

Die Tiger Kasten-Innengreifer Ki sind in Ausführungen mit und ohne Taktautomatik erhältlich.

Bei Varianten mit Taktautomatik erfolgt das Umschalten zwischen Aufnahme und Freigabe des Behälters automatisch im jeweiligen Arbeitstakt. Ein zusätzlicher manueller Eingriff direkt am Greifer ist während des Transportvorgangs nicht erforderlich.

Diese Ausführung eignet sich besonders für regelmäßig wiederkehrende Hebevorgänge in Produktion, Lager und Kommissionierung.

Mit Kranöse oder Kupplungsstift

Je nach Variante ist der Kasten-Innengreifer mit einer Kranöse für einen Einfachhaken nach DIN 15401 oder mit einem Kupplungsstift für einen DEMAG-Manulift®-Kettenzug ausgestattet.

Dadurch kann der Kastengreifer passend zum vorhandenen Kran, Kettenzug und betrieblichen Arbeitsablauf ausgewählt werden.

Kasten-Innengreifer für Lager und Kommissionierung

Mit der Serie Ki lassen sich gefüllte Stahlblech-Lagerkästen ergonomisch mit einem Kran aufnehmen, versetzen und wieder abstellen. Typische Einsatzbereiche sind:

• Produktions- und Montagebereiche
• Materialbereitstellung
• Kommissionierplätze
• Werkzeug- und Kleinteilelager
• innerbetriebliche Materialflüsse

Das innenliegende Greifprinzip ist insbesondere dann von Vorteil, wenn mehrere Lagerkästen unmittelbar nebeneinander angeordnet sind und eine Aufnahme von außen nicht oder nur schwer möglich ist.

Robuste Industrieausführung – Made in Germany

Die Tiger Kasten-Innengreifer der Serie Ki werden in Deutschland in robuster Industriequalität gefertigt. Die Oberfläche ist standardmäßig in RAL 1004 Goldgelb lackiert.

Jeder Kastengreifer verfügt über ein Typenschild mit Angaben zum Hersteller, zur Tragfähigkeit, zum Eigengewicht und zur Typenbezeichnung. Über den integrierten QR-Code kann zusätzlich auf die zugehörige EG-Konformitätserklärung zugegriffen werden.

Zum Lieferumfang gehören:

• Tiger Kasten-Innengreifer Serie Ki
• gedruckte Betriebsanleitung in deutscher und englischer Sprache
• EG-Konformitätserklärung

Sonderausführungen für weitere Lagerkästen

Der vorhandene Lagerkasten ist nicht in der Variantenauswahl enthalten? Auf Anfrage können die Tiger Kasten-Innengreifer an weitere SSI-Schäfer-Baureihen, Stahlblechkästen anderer Hersteller, höhere Tragfähigkeiten oder besondere betriebliche Anforderungen angepasst werden.

Für die Prüfung einer Sonderausführung benötigen wir möglichst folgende Angaben:

• Hersteller und Typenbezeichnung des Behälters
• Maßzeichnung oder technisches Datenblatt
• Innen- und Außenabmessungen des Lagerkastens
• genaue Ausführung des Stapelrandes
• maximales Gesamtgewicht des gefüllten Behälters
• gewünschte Greifseite
• Angaben zum vorhandenen Kran oder Kettenzug

Hinweis zur sicheren Verwendung

Verwenden Sie ausschließlich eine Kasten-Innengreifer-Ausführung, die für den jeweiligen Behältertyp, dessen Stapelrand und das zu hebende Gesamtgewicht vorgesehen ist.

Der Lagerkasten darf nicht bis zum Stapelrand gefüllt sein. Der Inhalt muss gleichmäßig verteilt vorliegen. Beachten Sie vor der ersten Inbetriebnahme und bei jeder Verwendung die Hinweise der mitgelieferten Betriebsanleitung.

Lastaufnahmemittel müssen gemäß DGUV Regel 109-017 so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Jetzt auch verfügbar für den zertifizierten Einsatz über 100.000 Lastwechsel!
Fragen Sie den Artikel einfach mit 100.000 Lastwechseln im Kommentarfeld an und wir machen Ihnen ein passendes Angebot!

Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

• Anpassung an andere Sichtlagerkästen Serien von SSI-Schäfer
• Anpassung an Stahlblech-Lagerkästen anderer Hersteller
• Höhere Traglasten

• Tiger Kasteninnengreifer Ki
• Gedruckte Betriebsanleitung (DEU/ENG)
• EG-Konformitätserklärung

Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
