Tiger Kasten-Wendegreifer mit und ohne Handrad - Kunststoffkästen per Kran heben und entleeren

• Tiger Kasten-Wendegreifer mit und ohne Handrad für den Kranbetrieb
• Zum Heben und Entleeren von KLT-Behältern
• Passend für definierte Kästen von BITO, SSI Schäfer und Utz
• Aufhängung für Einfachhaken DIN 15401
• Formschlüssige Lastanhebung
• Manuelles Entleeren am Kasten
• Oberfläche: RAL 1004 (Goldgelb) lackiert
• Industriequalität "Made in Germany"

Tiger Kasten-Wendegreifer KWG-KLT für definierte KLT-Kunststoffbehälter von Bito, Utz, SSI Schäfer und DE-Pack

Die Tiger Kasten-Wendegreifer der Serie KWG-KLT wurden für das sichere Heben, Transportieren, Wenden und Entleeren definierter KLT-Behälter und Kunststoffkästen mit einem Kran oder Kettenzug entwickelt.

Passgenaue Greifplatten nehmen den Behälter formschlüssig auf und halten ihn während des Hebe- und Drehvorgangs in der vorgesehenen Position. Je nach Ausführung wird der Kunststoffkasten unmittelbar am Behälter oder kontrolliert über ein Wendehandrad gedreht und entleert.

KLT-Behälter mit dem Kran heben und entleeren

Mit dem Kasten-Wendegreifer KWG-KLT lassen sich geeignete Kunststoffbehälter in einem zusammenhängenden Arbeitsablauf aufnehmen, transportieren und am vorgesehenen Ort ausschütten.

Ein separates manuelles Umfüllen des Behälterinhalts kann dadurch entfallen. Wiederkehrende Hebe-, Transport- und Entleervorgänge lassen sich ergonomischer gestalten und effizient in innerbetriebliche Materialflüsse integrieren.

Typische Einsatzbereiche sind:

• Produktions- und Montagebereiche

• Materialbereitstellung an Maschinen und Arbeitsplätzen

• Transport und Entleerung von Kleinteilen

• Kommissionierung und Lagerlogistik

• Maschinen- und Anlagenbeschickung

• innerbetrieblicher Materialfluss

• Bereitstellung und Rückführung von Produktionsmaterial

Formschlüssige Aufnahme des Kunststoffbehälters

Die Greifplatten der Serie KWG-KLT sind auf definierte Behälterabmessungen und Behältergeometrien abgestimmt. Dadurch wird der Kunststoffkasten beim Anheben und während des Drehvorgangs formschlüssig im Greifer gehalten.

Die Öffnungs- und Schließstellung des Kasten-Wendegreifers wird mit einer Hand über einen Klemmhebel bedient. Die zweite Hand bleibt für die Bedienung der Kransteuerung frei.

Da sich Rahmenform, Wandstärke und Behältergeometrie trotz ähnlicher Außenabmessungen unterscheiden können, muss der vorhandene Kunststoffkasten ausdrücklich für die gewählte Greiferausführung geeignet sein. Das Außenmaß allein genügt nicht für die sichere Zuordnung.

Wahlweise mit oder ohne Handrad

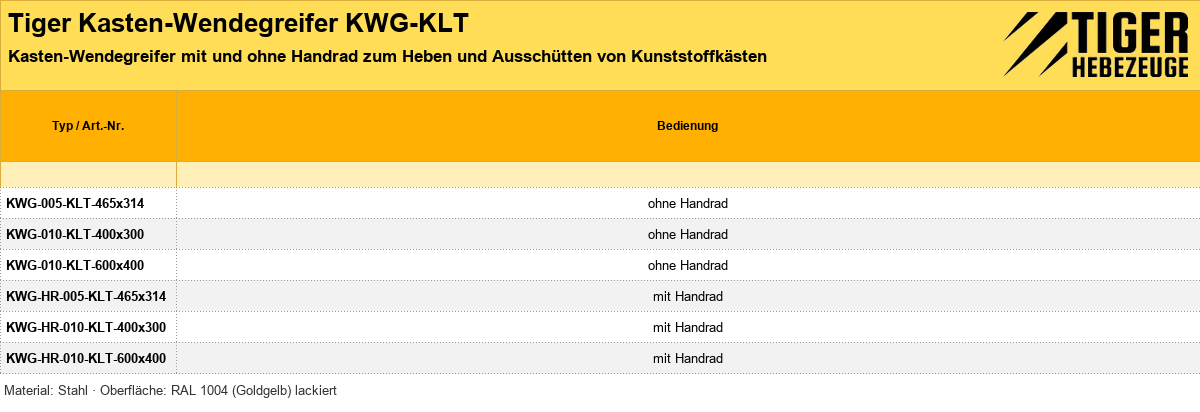

Die Kasten-Wendegreifer der Serie KWG-KLT sind in zwei Bedienungsvarianten erhältlich:

• ohne Handrad

• mit Wendehandrad

Dadurch kann die Ausführung passend zur Häufigkeit der Entleervorgänge, zum Behältergewicht und zum gewünschten Bedienkomfort ausgewählt werden.

KWG-KLT ohne Handrad

Bei den Ausführungen ohne Handrad wird der aufgenommene Kunststoffkasten unmittelbar am Behälter manuell gedreht und entleert.

Diese einfache und robuste Ausführung eignet sich insbesondere für Anwendungen, bei denen der Behälter gut erreichbar ist und nur gelegentlich oder mit überschaubarer Häufigkeit ausgeschüttet werden muss.

Die Öffnungs- und Schließstellung des Greifers wird über den Klemmhebel bedient. Der eigentliche Wendevorgang erfolgt anschließend manuell am Kunststoffkasten.

KWG-KLT mit Wendehandrad

Die Ausführungen KWG-HR-KLT verfügen über ein Handrad zum kontrollierten Drehen des aufgenommenen Kunststoffbehälters.

Der Wendevorgang wird über das Handrad ausgeführt. Eine integrierte Rasterarretierung ermöglicht es, den Behälter in verschiedenen Drehpositionen zu halten. Dadurch lässt sich der Inhalt kontrolliert und dosiert ausschütten.

Die Handradausführung eignet sich besonders für regelmäßig wiederkehrende Entleervorgänge sowie für Anwendungen, bei denen der Kunststoffkasten während des Ausschüttens gezielt in einer bestimmten Position gehalten werden soll.

Entleeren über die Kastenbreitseite

Die Standardausführungen der Serie KWG-KLT sind für das Wenden und Entleeren über die Breitseite des Kunststoffkastens ausgelegt.

Auf Anfrage sind auch Sonderausführungen für das Entleeren über die Kastenlängsseite oder mit einer abweichenden Kipprichtung möglich.

Bei der Auswahl sollte daher berücksichtigt werden, auf welcher Seite sich die Maschine, der Auffangbehälter oder die vorgesehene Entleerstelle befindet.

Drei Behältergrößen und unterschiedliche Tragfähigkeiten

Die Serie KWG-KLT ist standardmäßig für verschiedene Kastenabmessungen erhältlich:

• 465 × 314 mm mit einer Tragfähigkeit bis 50 kg

• 400 × 300 mm mit einer Tragfähigkeit bis 100 kg

• 600 × 400 mm mit einer Tragfähigkeit bis 100 kg

Für jede Behältergröße stehen Ausführungen mit und ohne Handrad zur Verfügung. Maßgeblich sind immer die technischen Daten und die zulässige Tragfähigkeit der konkret ausgewählten Variante.

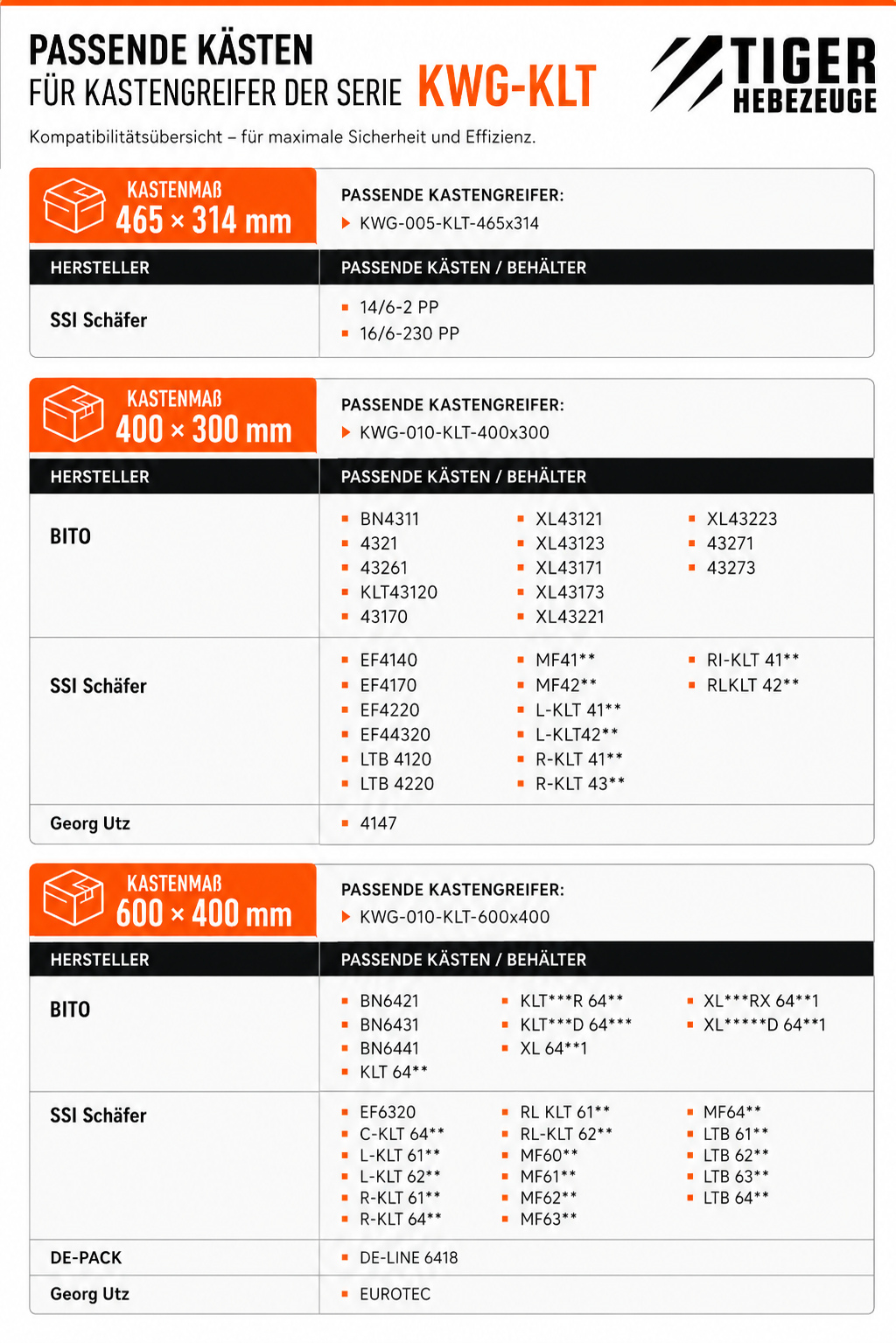

Passend für definierte KLT-Behälter verschiedener Hersteller

Die Standardausführungen der Serie KWG-KLT sind für zahlreiche definierte Kunststoffkästen und Kleinladungsträger verschiedener Hersteller geeignet.

Dazu gehören ausgewählte Behälter von:

• BITO

• SSI Schäfer

• Georg Utz

• DE-PACK

Die Kompatibilität richtet sich nicht allein nach der Außenabmessung. Entscheidend sind die vollständige Typenbezeichnung, die Behältergeometrie, die Rahmenform und die zur Greiferausführung passenden Auflageflächen.

Vor der Bestellung sollte der vorhandene Kunststoffbehälter deshalb mit der jeweiligen Kompatibilitätsübersicht abgeglichen werden.

Passenden Kasten-Wendegreifer auswählen

Für die Auswahl der geeigneten KWG-KLT-Ausführung werden insbesondere folgende Angaben benötigt:

• Hersteller des Kunststoffbehälters

• vollständige Typenbezeichnung

• Außenabmessungen des Behälters

• Rahmen- und Wandgeometrie

• maximales Gesamtgewicht des gefüllten Behälters

• gewünschte Bedienung mit oder ohne Handrad

• gewünschte Entleer- beziehungsweise Kipprichtung

• Häufigkeit der Hebe- und Wendevorgänge

• vorhandener Kran oder Kettenzug

Über den Variantenfilter können Kastenabmessung, Tragfähigkeit und Bedienungsart gezielt ausgewählt und miteinander kombiniert werden.

Standardmäßig mit Kranöse

Die Standardausführungen der Serie KWG-KLT verfügen über eine Kranöse zur Aufnahme in einem geeigneten Einfachhaken nach DIN 15401.

Auf Anfrage ist eine Ausführung mit Kupplungsstift beziehungsweise Manukuppler für einen geeigneten DEMAG-Manulift®-Kettenzug erhältlich. Dadurch lässt sich der Kasten-Wendegreifer an das vorhandene Hebezeug und den betrieblichen Arbeitsablauf anpassen.

Abgrenzung zur Serie KWG

Die Serien KWG und KWG-KLT erfüllen einen ähnlichen Einsatzzweck, sind jedoch für unterschiedliche Behälterarten ausgelegt:

• KWG für Stahlblech-Lagerkästen

• KWG-KLT für KLT-Behälter und Kunststoffkästen

Die beiden Serien dürfen daher trotz ähnlicher Konstruktion nicht ohne technische Prüfung gegeneinander ausgetauscht werden. Entscheidend sind das Behältermaterial, die Rahmenform, die Abmessungen und die konkrete Behältergeometrie.

Robuste Industrieausführung – Made in Germany

Die Tiger Kasten-Wendegreifer der Serie KWG-KLT werden in Deutschland in robuster Industriequalität gefertigt. Die Stahlkonstruktion ist standardmäßig in RAL 1004 Goldgelb lackiert.

Jedes Lastaufnahmemittel ist mit einem Typenschild versehen. Dieses enthält Angaben zum Hersteller, zur Tragfähigkeit, zum Eigengewicht und zur Typenbezeichnung.

Über den am Produkt angebrachten QR-Code kann zusätzlich auf die zugehörige EG-Konformitätserklärung zugegriffen werden.

Ausführung für hohe Lastwechselzahlen

Für besonders häufig wiederkehrende Hebevorgänge kann die Serie KWG-KLT auf Anfrage auch in einer entsprechend zertifizierten Ausführung für mehr als 100.000 Lastwechsel angeboten werden.

Bei der Anfrage sollten die geplante Einsatzhäufigkeit, das Gesamtgewicht des gefüllten Behälters und die betrieblichen Einsatzbedingungen möglichst genau angegeben werden.

Sonderausführungen für weitere Kunststoffbehälter

Der vorhandene Kunststoffkasten ist nicht in der Kompatibilitätsübersicht enthalten? Die Tiger Kasten-Wendegreifer können auf Anfrage an weitere Behältertypen, abweichende Abmessungen, höhere Tragfähigkeiten oder besondere Entleervorgänge angepasst werden.

Mögliche Sonderausführungen umfassen unter anderem:

• weitere Kastentypen und Behälterhersteller

• abweichende Behälterabmessungen

• höhere Tragfähigkeiten

• Entleeren über die Kastenlängsseite

• abweichende Kipprichtung

• Ausführung mit oder ohne Handrad

• Kupplungsstift anstelle der Kranöse

• Anpassung an besondere Einsatzbedingungen

Für die technische Prüfung benötigen wir möglichst die vollständige Behälterbezeichnung, eine Maßzeichnung oder ein technisches Datenblatt sowie Angaben zum maximalen Gesamtgewicht und zum gewünschten Entleervorgang.

Lieferumfang

Zum Lieferumfang gehören:

• Tiger Kasten-Wendegreifer Serie KWG-KLT

• Betriebsanleitung in deutscher und englischer Sprache

• EG-Konformitätserklärung

Hinweis zur sicheren Verwendung

Verwenden Sie ausschließlich eine KWG-KLT-Ausführung, die ausdrücklich für den konkreten Kunststoffbehälter, dessen Geometrie und das zu hebende Gesamtgewicht vorgesehen ist.

Vor jedem Einsatz sind der Behälter, dessen Rahmen und Wände sowie die Greifplatten und die Verriegelung des Kasten-Wendegreifers auf sichtbare Beschädigungen zu kontrollieren.

Der Kunststoffkasten muss vollständig und formschlüssig in der vorgesehenen Position aufgenommen sein. Während des Hebe-, Dreh- und Entleervorgangs dürfen sich keine Personen unter der angehobenen Last oder im unmittelbaren Gefahrenbereich befinden.

Beachten Sie vor der ersten Inbetriebnahme und bei jeder Verwendung die Hinweise der mitgelieferten Betriebsanleitung.

Lastaufnahmemittel müssen gemäß DGUV Regel 109-017 so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Jetzt auch verfügbar für den zertifizierten Einsatz über 100.000 Lastwechsel!
Fragen Sie den Artikel einfach mit 100.000 Lastwechseln im Kommentarfeld an und wir machen Ihnen ein passendes Angebot!

Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!

• Auskippen über die Kasten-Längsseite
• Andere Kipprichtung (vom Bediener aus gesehen)
• Anpassung an weitere Kastentypen
• Aufhängung als Manukuppler (Kupplungsstift anstelle Kranaufhängung)
• Höhere Traglasten

• Tiger Kastengreifer für KLT-Kästen Serie KWG-KLT
• Betriebsanleitung (DEU/ENG)
• EG-Konformitätserklärung

Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
