Tiger Kartongreifer für Pakete, Kartons und Holzkisten, stufenlos verstellbar

• Tiger Kran-Hebegreifer für Kartons und Pakete
• Aufhängung für Einfachhaken DIN 15401 oder mit Kupplungsstift als Aufhängung, passend für DEMAG-Manulift^® Kettenzug
• Zur reibschlüssigen Lastanhebung
• Stufenlose Einstellung und Fixierung per Klemmhebel
• Oberfläche: RAL 1004 (Goldgelb) lackiert
• Industriequalität "Made in Germany"

Tiger Kartongreifer PK-AS mit stufenlos einstellbarem Greifbereich

Der Tiger Kartongreifer der Serie PK-AS wurde für das sichere Heben und Transportieren von Kartons, Paketen und geeigneten Holzkisten mit einem Kran oder Kettenzug entwickelt. Sein Greifbereich lässt sich innerhalb des jeweiligen Verstellbereichs stufenlos an unterschiedlich breite Lasten anpassen.

Großflächige Andruckplatten greifen die Last von zwei gegenüberliegenden Seiten. Der standardmäßige, rutschhemmende Gummibelag unterstützt eine schonende und zuverlässige reibschlüssige Aufnahme von Kartonagen und Holzkisten.

Kartons, Pakete und Holzkisten mit dem Kran heben

Mit dem Kartongreifer PK-AS lassen sich geeignete Verpackungen und Kisten aufnehmen, innerbetrieblich transportieren und am vorgesehenen Ort wieder abstellen. Dadurch können wiederkehrende manuelle Hebevorgänge reduziert und Arbeitsabläufe in Produktion, Lager, Versand und Kommissionierung ergonomischer gestaltet werden.

Der Greifer eignet sich insbesondere für Anwendungen, bei denen Kartons oder Kisten:

• regelmäßig angehoben und umgesetzt werden

• unterschiedliche Breiten besitzen

• dicht nebeneinander stehen

• auf Paletten oder Bereitstellungsflächen positioniert werden

• mit möglichst geringem seitlichem Platzbedarf abgestellt werden sollen

Typische Einsatzbereiche sind die Handhabung von Fliesenkartons, Weinkisten, Versandpaketen, Produktverpackungen und Holzkisten mit Maschinenbau- oder Montageteilen.

Stufenlos verstellbarer Greifbereich

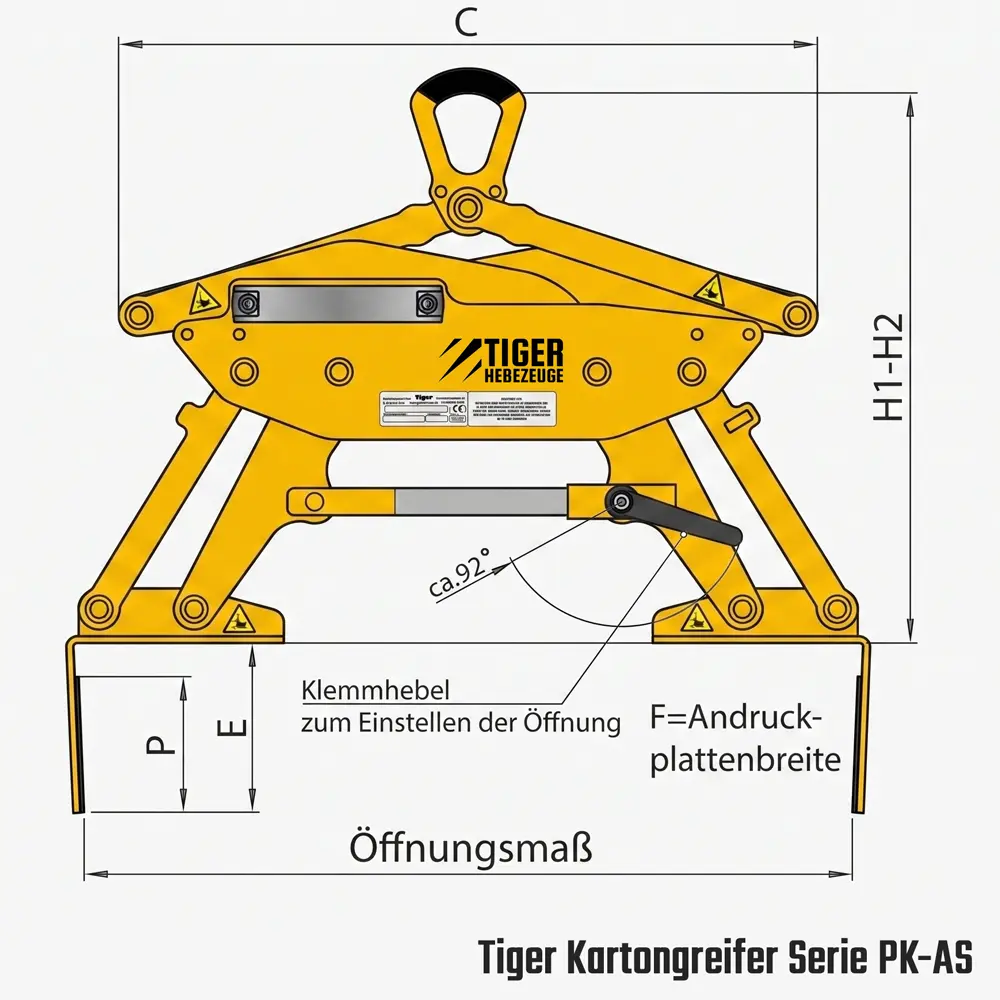

Die Öffnungsweite der Andruckplatten wird über einen Klemmhebel stufenlos eingestellt und fixiert. Dadurch kann der Kartongreifer innerhalb seines vorgesehenen Greifbereichs an verschiedene Karton- oder Kistenbreiten angepasst werden.

Je nach Variante stehen Greifbereiche von 100–300 bis 400–600 mm zur Verfügung. Für Anwendungen mit häufig wechselnden Verpackungsgrößen kann daher eine Greiferausführung mehrere definierte Lastbreiten abdecken.

Vor jedem Hebevorgang muss die Öffnungsweite passend zur tatsächlichen Breite der Last eingestellt werden. Die Andruckplatten müssen vollständig und gleichmäßig an den vorgesehenen Seitenflächen anliegen.

Reibschlüssige Aufnahme mit großflächigen Andruckplatten

Der Kartongreifer PK-AS hebt die Last reibschlüssig. Beim Anheben erzeugen die beiden Andruckplatten die erforderliche seitliche Haltekraft.

Die großen Kontaktflächen verteilen den Anpressdruck über einen möglichst breiten Bereich. Dadurch können geeignete Kartonagen und Holzkisten vergleichsweise schonend aufgenommen werden.

Standardmäßig sind die Andruckplatten mit einem rutschhemmenden Gummibelag ausgestattet. Dieser verbessert die Haftung zwischen Greifer und Lastoberfläche.

Da die sichere Aufnahme von der Oberflächenbeschaffenheit, Stabilität und Geometrie der Last abhängt, muss der Karton beziehungsweise die Kiste für eine reibschlüssige Lastaufnahme geeignet sein.

Für eng nebeneinander stehende Kartons und Kisten

Die Konstruktion der Serie PK-AS ermöglicht das Aufnehmen und Abstellen von Kartons, Paketen und Holzkisten mit geringem seitlichem Abstand.

Dies ist besonders vorteilhaft beim Palettieren, Kommissionieren oder Positionieren von Verpackungen auf eng belegten Lager- und Bereitstellungsflächen.

Für das Ansetzen der Andruckplatten muss dennoch ausreichend Platz vorhanden sein. Die Seitenflächen der Last müssen frei zugänglich sein und dürfen keine hervorstehenden Bauteile aufweisen, die ein gleichmäßiges Anliegen der Greifplatten verhindern.

Passenden PK-AS Kartongreifer auswählen

Für die Auswahl der geeigneten Greiferausführung sind insbesondere folgende Angaben erforderlich:

• minimale und maximale Breite der zu hebenden Lasten

• maximales Gesamtgewicht

• Material der Verpackung oder Kiste

• Beschaffenheit der seitlichen Greifflächen

• Abmessungen der verfügbaren Greifflächen

• Stabilität und Tragfähigkeit der Verpackung

• gewünschte Aufhängung

• vorhandener Kran beziehungsweise Kettenzug

• Häufigkeit der Hebevorgänge

Die ausgewählte Ausführung muss sowohl den erforderlichen Greifbereich als auch die notwendige Tragfähigkeit abdecken.

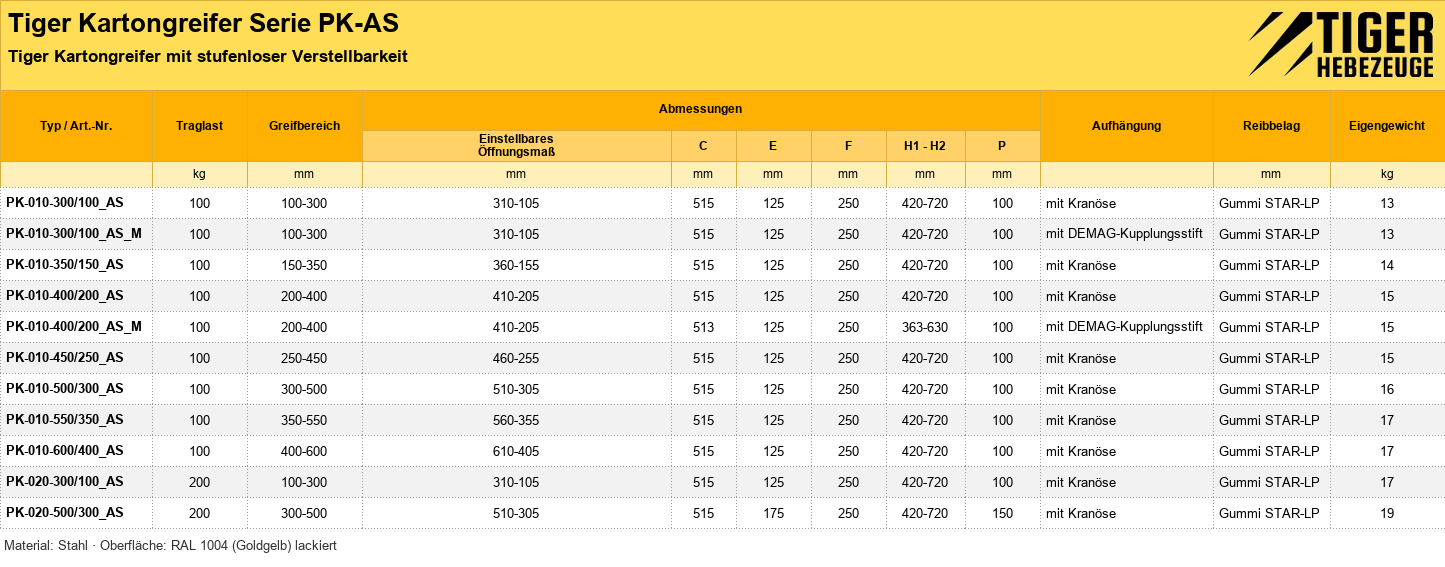

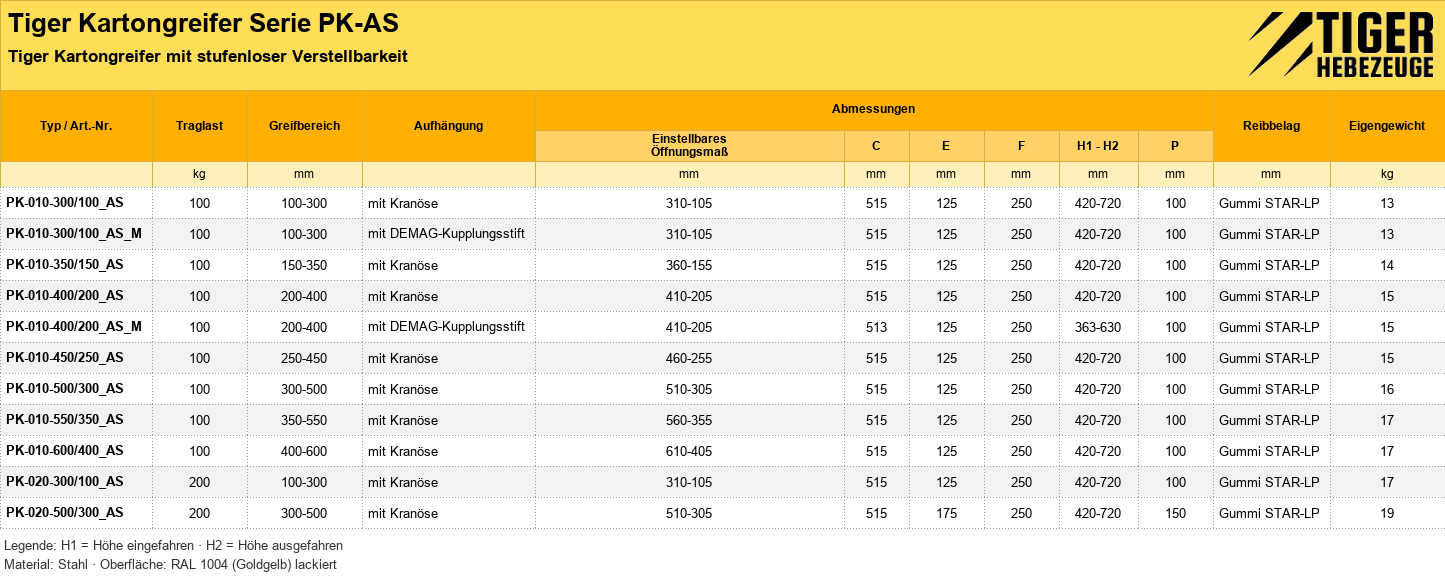

Greifbereiche von 100 bis 600 mm

Die Serie PK-AS ist für unterschiedliche Lastbreiten erhältlich. Zum Standardsortiment gehören unter anderem folgende Greifbereiche:

• 100–300 mm

• 150–350 mm

• 200–400 mm

• 250–450 mm

• 300–500 mm

• 350–550 mm

• 400–600 mm

Nicht jeder Greifbereich ist mit jeder Tragfähigkeit oder Aufhängungsart kombinierbar. Maßgeblich sind deshalb immer die technischen Daten der konkret ausgewählten Variante.

Tragfähigkeiten bis 200 kg

Die Standardausführungen sind je nach Variante mit Tragfähigkeiten von 100 oder 200 kg erhältlich.

Die Tragfähigkeit des Kartongreifers darf nicht mit der Belastbarkeit der Verpackung gleichgesetzt werden. Auch der Karton beziehungsweise die Holzkiste und deren Greifflächen müssen das Gesamtgewicht sicher aufnehmen können.

Bei empfindlichen, dünnwandigen oder bereits beschädigten Verpackungen ist vor dem Einsatz zu prüfen, ob eine reibschlüssige Aufnahme technisch möglich ist.

Mit Kranöse oder DEMAG-Kupplungsstift

Die meisten Standardausführungen verfügen über eine Kranöse zur Aufnahme in einem geeigneten Einfachhaken nach DIN 15401.

Für ausgewählte Varianten ist außerdem eine Ausführung mit DEMAG-Kupplungsstift erhältlich. Diese ermöglicht die Anbindung an ein entsprechendes Kupplungssystem eines DEMAG-Manulift®-Kettenzuges.

Die Aufhängung sollte passend zum vorhandenen Hebezeug und zum vorgesehenen Arbeitsablauf ausgewählt werden.

Manuelle Einstellung statt Taktautomatik

Die Serie PK-AS besitzt keine automatische Taktsteuerung. Der Greifbereich wird manuell über den Klemmhebel eingestellt und fixiert.

Diese Bauart eignet sich besonders für Anwendungen, bei denen verschiedene Lastbreiten verarbeitet werden und die Einstellung kontrolliert an die jeweilige Verpackung angepasst werden soll.

Für häufig wiederkehrende Hebevorgänge mit automatischem Wechsel zwischen Greifen und Lösen stehen innerhalb des Tiger-Sortiments separate Kartongreifer-Ausführungen mit Taktautomatik zur Verfügung.

Abgrenzung zur Serie PKX

Die Serien PK-AS und PKX dienen beide zum Heben von Kartons, Paketen und geeigneten Holzkisten. Sie unterscheiden sich jedoch unter anderem in Variantenauswahl, Greifbereichen, Bedienung und konstruktiver Ausführung.

Die Serie PK-AS zeichnet sich insbesondere durch den stufenlos per Klemmhebel einstellbaren Greifbereich aus. Bei der Auswahl sollte deshalb nicht allein die Tragfähigkeit, sondern auch der erforderliche Verstellbereich, die Greiffläche und der konkrete Arbeitsablauf berücksichtigt werden.

Robuste Industrieausführung – Made in Germany

Die Tiger Kartongreifer der Serie PK-AS werden als robuste Stahlkonstruktion für den industriellen Einsatz gefertigt. Die Oberfläche ist standardmäßig in RAL 1004 Goldgelb lackiert.

Jeder Greifer verfügt über ein Typenschild mit Angaben zu Hersteller, Tragfähigkeit, Eigengewicht und Typenbezeichnung. Über den am Produkt angebrachten QR-Code kann zusätzlich auf die zugehörige EG-Konformitätserklärung zugegriffen werden.

Sonderausführungen für individuelle Anforderungen

Der erforderliche Greifbereich oder die gewünschte Tragfähigkeit ist nicht im Standardsortiment enthalten? Die Tiger Kartongreifer können auf Anfrage an besondere Lasten und Einsatzbedingungen angepasst werden.

Mögliche Sonderausführungen umfassen unter anderem:

• höhere Tragfähigkeiten

• weitere Greifbereiche

• abweichende Andruckplatten

• andere Reibbeläge

• angepasste Eintauchtiefen

• besondere Aufhängungen

• chemisch vernickelte Oberflächen

• Anpassungen an definierte Kartons oder Holzkisten

Für die technische Prüfung benötigen wir möglichst genaue Angaben zur Last, zu den Greifflächen und zum geplanten Arbeitsablauf. Hilfreich sind Fotos, Maßzeichnungen oder Musterverpackungen.

Erforderliche Angaben für eine technische Prüfung bei Anfragen zum Sonderbau

Für die sichere Auslegung eines Kartongreifers sollten möglichst folgende Informationen bereitgestellt werden:

• minimale und maximale Lastbreite

• Länge und Höhe der Verpackung

• maximales Gesamtgewicht

• Material und Wandstärke

• Oberflächenbeschaffenheit

• Lage des Schwerpunktes

• Inhalt und Lastverteilung

• verfügbare Greiffläche

• Empfindlichkeit gegenüber seitlichem Druck

• Anzahl der geplanten Hebevorgänge

• Angaben zum vorhandenen Hebezeug

Insbesondere bei Kartonagen ist zu berücksichtigen, dass Stabilität und Reibwert durch Feuchtigkeit, Beschädigungen, Verschmutzungen oder unterschiedliche Verpackungsqualitäten beeinflusst werden können.

Lieferumfang

Zum Lieferumfang gehören:

• Tiger Kartongreifer Serie PK-AS

• gedruckte Betriebsanleitung in deutscher und englischer Sprache

• EG-Konformitätserklärung

Hinweis zur sicheren Verwendung

Verwenden Sie den Kartongreifer ausschließlich für Lasten, deren Abmessungen, Gewicht, Stabilität und Oberflächenbeschaffenheit für die gewählte Ausführung geeignet sind.

Vor jedem Einsatz sind der Karton beziehungsweise die Holzkiste, die Andruckplatten, der Reibbelag, der Klemmhebel und die Aufhängung auf sichtbare Beschädigungen zu kontrollieren.

Die Greifweite muss korrekt eingestellt und sicher fixiert sein. Beide Andruckplatten müssen vollständig und gleichmäßig an den vorgesehenen Greifflächen anliegen. Beschädigte, instabile, feuchte oder stark verformte Verpackungen dürfen nicht ohne vorherige technische Prüfung angehoben werden.

Während des Hebe- und Transportvorgangs dürfen sich keine Personen unter der angehobenen Last oder im unmittelbaren Gefahrenbereich befinden. Die Hinweise der mitgelieferten Betriebsanleitung sind vor der ersten Inbetriebnahme und bei jeder Verwendung zu beachten.

Lastaufnahmemittel müssen gemäß DGUV Regel 109-017 so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Jetzt auch verfügbar für den zertifizierten Einsatz über 100.000 Lastwechsel!
Fragen Sie den Artikel einfach mit 100.000 Lastwechseln im Kommentarfeld an und wir machen Ihnen ein passendes Angebot!

Gerne passen wir unsere Tiger Kartongreifer auch auf Ihre konkrete Anforderung an!

• Höhere Traglasten
• Andere Reibbeläge
• Weitere Greifbereiche

• Tiger Kartongreifer PK\_AS
• Gedruckte Betriebsanleitung (DEU/ENG)
• EG-Konformitätserklärung

Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.

Bitte beachten Sie die Sicherheitshinweise in der Betriebsanleitung, bevor Sie das Produkt in Betrieb nehmen!
