Tiger H-Traverse in Niedrigbauweise mit verstellbarer Kranaufhängung
Tiger Quer-Traverse TAV-QN-RR - Die H-Traverse in Niedrigbauweise mit verstellbarer Kranaufhängung
Produktmerkmale
- Tiger Quertraverse für den Kranbetrieb
- Mit Kranaufhängung für Einfachhaken DIN 15401
- Mit extrem niedriger Bauhöhe
- Mit 2 verstellbare Querbalken
- Mit 4 verstellbare Wirbellasthaken
- Oberfläche: RAL 1004 (Goldgelb) lackiert
Produktbeschreibung
Krantraverse in H-Bauweise zum Heben von quaderförmigen Lasten mit unterschiedlichen Breiten und Längenmaßen und außermittigen Lastschwerpunkt (LSP).
Wenn eine Last ihren Schwerpunkt nicht genau in der Mitte liegen hat, kann hier die Kranaufhängung so versetzt werden, dass der LSP unter der Aufhängung liegt.
Dank ihrer geringen Bauhöhe ist diese Krantraverse ideal bei niedriger Deckenhöhe.
Diese Quertraverse besitzt eine im Raster verstellbare Kranaufhängung sowie zwei verstellbaren Querbalken mit vier Wirbellasthaken.
Die beiden Querbalken können auf dem Tragprofil an einer Lochleiste schnell und einfach verstellt werden.
Hinweis zur Niedrigbauweise
Bedingt durch die niedrige Bauweise hängt die Traverse bei asymmetrischer Voreinstellung leicht schief im Kranhaken und wird sich im Leerzustand zur Seite neigen.
Der Hebevorgang unterliegt daher einer aufmerksamen Bedienung, wobei der Lastschwerpunkt deutlich unterhalb der Anhängepunkte liegen muss.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung. Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung in gedruckter Form.
Gerne passen wir unsere Tiger Hebegreifer aus dem Standard-Sortiment auf Ihre konkrete Anforderung an!
Hinweis zum Abstellen von Traversen
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen
Optionen
- Höhere Traglasten
- Andere Abmessungen
- Abstellböcke
- zusätzliche Stapler-Einfahrtaschen zum Einsatz mit dem Stapler
Lieferumfang
- Tiger Quertraverse TAV-QN-RR
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Variante TAV-QN-RR-2-1,6x1-05935
| Aufnahmeart: | mit Kranöse |
|---|---|
| Eigengewicht: | 75 [kg] |
| min. Hakenabstand (L x B): | 800 x 800 [mm] |
| Verstellraster VRB in Querrichtung pro Seite: | 50 [mm] |
| Verstellraster VRL in Längsrichtung pro Seite: | 100 [mm] |
| Material: | Stahl |
| Traglast: | 2.000 [kg] |
| Hakenabstand L max. x B max.: | 3.000 x 2.000 [mm] |
| Bauhöhe: | 360 [mm] |
| Hakenabstand L min. x B min.: | 1.600 x 1.000 [mm] |
| Oberfläche: | RAL 1004 (Goldgelb) lackiert |

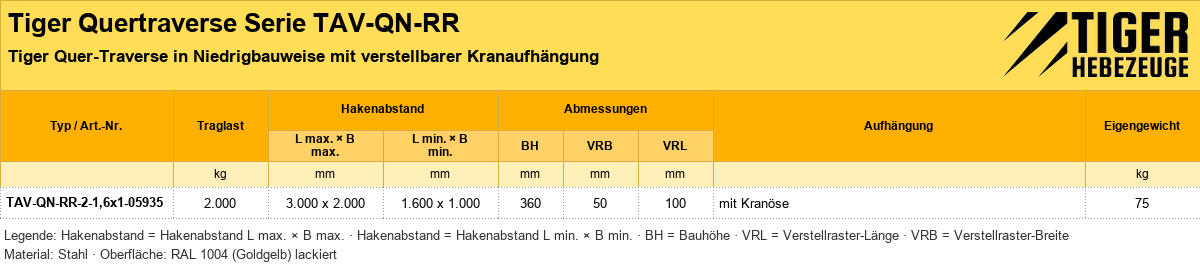

| Produktnummer | Hakenabstand L max. x B max. | Hakenabstand L min. x B min. | Traglast | Preis | |
|---|---|---|---|---|---|
| TAV-QN-RR-2-1,6x1-05935 | 3.000 x 2.000 [mm] | 1.600 x 1.000 [mm] | 2.000 [kg] | Preis auf Anfrage | Übernehmen |
FAQ Häufig gestellte Fragen zur verstellbare Quertraverse mit vier Lasthaken an Ketten TAV-QN-RR
- Welche Funktion hat die verstellbare Kranaufhängung bei der Tiger Quer-Traverse?
- Die verstellbare Kranaufhängung ermöglicht die Justierung des Lastschwerpunkts (LSP) unter der Aufhängung, um eine Balance bei Lasten mit außermittigem Schwerpunkt zu gewährleisten.
- Worauf muss bei der Bedienung der Traverse in Niedrigbauweise geachtet werden?
- Der Lastschwerpunkt muss deutlich unter den Anhängepunkten liegen, da sich die Traverse bei asymmetrischer Voreinstellung im Leerzustand zur Seite neigen kann.
- Welche Sicherheitsregeln sind beim Abstellen der Tiger Quer-Traverse zu beachten?
- Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt werden, dass sie nicht umkippen, herabfallen oder abgleiten können. Passende Ablagegestelle und Abstellböcke werden angeboten.
- Welche Anpassungen bietet Tiger bei Hebegreifern gemäß Kundenanforderungen an?
- Tiger passt die Hebegreifer aus dem Standard-Sortiment auf die spezifischen Anforderungen der Kunden an.
- Wie beeinflusst die Bauhöhe der Quertraverse ihre Einsatzmöglichkeiten?
- Die geringe Bauhöhe der Quertraverse macht sie ideal für den Einsatz bei niedrigen Deckenhöhen.
- Wie können die Querbalken der Traverse verstellt werden?
- Die Querbalken können schnell und einfach an einer Lochleiste auf dem Tragprofil verstellt werden.
- Welche spezifischen Komponenten bietet die Tiger Quer-Traverse zur Nutzung durch Stapler?
- Zusätzliche Stapler-Einfahrtaschen sind für den Einsatz mit Staplern erhältlich.
- Welche Dokumente werden mit der Tiger Quer-Traverse geliefert?
- Eine gedruckte Betriebsanleitung in Deutsch und Englisch sowie eine EG-Konformitätserklärung werden mitgeliefert.
