Tiger Big-Bag-Traversen aus Edelstahl – BigBags per Kran heben und entleeren
/datenblatt/ac7c4431ea88402896880f5d3a03d709
https://www.tigerhebezeuge-shop.de/datenblatt/ac7c4431ea88402896880f5d3a03d709
Datenblatt herunterladen
Tiger Quertraversen BBQ_VA aus Edelstahl in Niedrigbauweise - rostfreie BigBag-Traversen mit angeschweißten Seitenhaken inkl. Falle
Produktmerkmale
- Tiger Lasttraversen für den Kranbetrieb
- Kran-Traverse für Big-Bag-Säcke
- Aufhängung für Einfachhaken DIN 15401
- Konstruktion aus Edelstahl-Werkstoff 1.4301
- Oberfläche: blank
Produktbeschreibung
Tiger Quertraversen BBQ_VA aus Edelstahl in Niedrigbauweise – rostfreie BigBag-Traversen mit angeschweißten Seitenhaken inkl. Falle
Optimal zum sicheren Verladen und Entleeren von BigBag-Containersäcken mit dem Kran
Diese Tiger Niro-Krantraversen sind mit 4 Seitenhaken mit Sicherungsfallen ausgestattet. Die Schlaufen des Big-Bag-Containersacks werden in die Seitenhaken eingelegt. Ein unbeabsichtigtes Aushängen der BigBag-Schlaufen ist bei dieser Ausführung nicht möglich. Derart gesichert, lassen sich Big-Bag-Säcke auch risikolos entleeren.
Durch die Niedrigbauweise besteht ein entscheidener Vorgang beim Entleeren gegenüber den Standard-BigBag-Traversen, bei denen die Kranaufhängung über den Aufnahmehaken liegt.
Die Lasttraverse ist aus Edelstahl-Werkstoff 1.4301 (rostfreier Stahl) hergestellt.
Unsere Lastaufnahmemittel verfügen über ein Typenschild mit Hersteller, Tragfähigkeit, Eigengewicht und Typen-Nr. sowie auch einen QR-Code mit Zugriff auf die EG-Konformitätserklärung.
Sie erhalten zu unseren Lastaufnahmemitteln bei Lieferung auch eine Bedienungsanleitung sowie eine EG-Konformitätserklärung.
Gerne passen wir unsere Tiger Quertraversen auch auf Ihre konkrete Anforderung an!
Optionen
- Andere Traglasten
- Andere Abmessungen
- Einbau von durchgehenden Einfahrtaschen möglich (auch oberhalb der Profile)
- Ausführung für den kombinierten Kran- und Staplerbetrieb
- Ausführung mit negativer Bauhöhe
- Ausführung mit zusätzlichen Seitenhaken
Lieferumfang
- Tiger BigBag-Traverse BBQ_VA
- Gedruckte Betriebsanleitung (DEU/ENG)
- EG-Konformitätserklärung
Sicherheitshinweis
Hinweis zum sicheren Abstellen von Traversen
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.
Nach DGUV Regel 109-017 Kapitel 7.5 müssen Lastaufnahmemittel so abgestellt oder abgelegt werden, dass sie nicht umkippen, herabfallen oder abgleiten können.
Wir liefern Ihnen auch die passenden Ablagegestelle mit Rollfahrwerk und Abstellböcke zur sicheren Ablage, Montage und Demontage von Traversen.

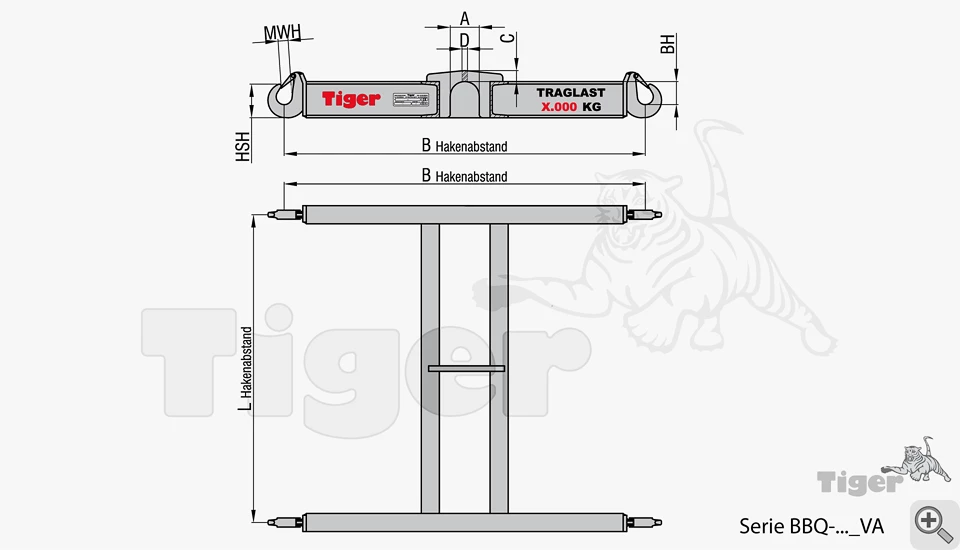

Variante BBQ-1,0-0,8_VA
| Aufnahmeart: | mit Kranöse |
|---|---|
| BH: | 70 [mm] |
| C: | 25 [mm] |
| Eigengewicht: | 40 [kg] |
| Einsatzart: | für den Kranbetrieb |
| HSH: | 90 [mm] |
| MWH: | 32 [mm] |
| Material: | Edelstahl |
| Traglast: | 1.000 [kg] |
| Hakenabstand (L x B): | 800 x 800 [mm] |
| Bauhöhe: | 70 [mm] |
| Oberfläche: | gestrahlt |
| A: | 50 [mm] |
| D: | 15 [mm] |

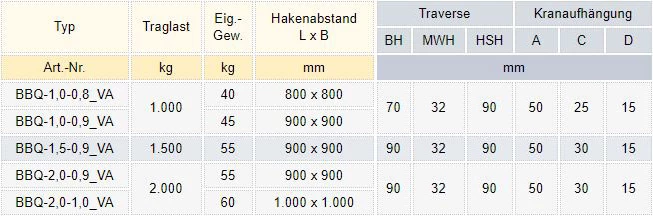

| Produktnummer | Hakenabstand (L x B) | Traglast | Preis | |
|---|---|---|---|---|
| BBQ-1,0-0,8_VA | 800 x 800 [mm] | 1.000 [kg] | 2.815,00 € | Übernehmen |
| BBQ-1,0-0,9_VA | 900 x 900 [mm] | 1.000 [kg] | 2.845,00 € | Übernehmen |
| BBQ-1,5-0,9_VA | 900 x 900 [mm] | 1.500 [kg] | 2.970,00 € | Übernehmen |
| BBQ-2,0-0,9_VA | 900 x 900 [mm] | 2.000 [kg] | 3.130,00 € | Übernehmen |
| BBQ-2,0-1,0_VA | 1.000 x 1.000 [mm] | 2.000 [kg] | 3.195,00 € | Übernehmen |
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
Aufnahmeart
BH
C
Eigengewicht
Einsatzart
HSH
MWH
negative Bauhöhe BH
Verstellraster diagonal VRD pro Seite
Verstellraster VRB pro Seite
Material
Traglast
Hakenabstand (L x B)
Hakenabstand für einzelne Big-Bag (L x B)
Hakenabstand (LD x LD)
Hakenabstand diagonal LD
Einhängepunkte-Abstand (LD x LD)
Bauhöhe
Hakenabstand (LB)
Oberfläche
A
B
D
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
-
Aufnahmeart
mit Kranöse
BH
70 [mm] / 90 [mm]
C
25 [mm] / 30 [mm]
Eigengewicht
40 [kg] / 45 [kg] / 55 [kg] / 60 [kg] / 65 [kg]
Einsatzart
für den Kranbetrieb
HSH
90 [mm]
MWH
32 [mm]
negative Bauhöhe BH
-
Verstellraster diagonal VRD pro Seite
-
Verstellraster VRB pro Seite
-
Material
Edelstahl
Traglast
1.000 [kg] / 1.500 [kg] / 2.000 [kg]
Hakenabstand (L x B)
800 x 800 [mm] / 900 x 900 [mm] / 1.000 x 1.000 [mm]
Hakenabstand für einzelne Big-Bag (L x B)
-
Hakenabstand (LD x LD)
-
Hakenabstand diagonal LD
-
Einhängepunkte-Abstand (LD x LD)
-
Bauhöhe
70 [mm] / 90 [mm]
Hakenabstand (LB)
-
Oberfläche
gestrahlt
A
50 [mm]
B
-
D
15 [mm]
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
-
Aufnahmeart
mit Kranöse
BH
-
C
20 [mm] / 30 [mm]
Eigengewicht
40 [kg] / 45 [kg] / 55 [kg] / 60 [kg]
Einsatzart
für den Kranbetrieb
HSH
275 [mm] / 305 [mm]
MWH
17 [mm] / 24 [mm]
negative Bauhöhe BH
150 [mm]
Verstellraster diagonal VRD pro Seite
-
Verstellraster VRB pro Seite
-
Material
Stahl
Traglast
1.000 [kg] / 1.500 [kg] / 2.000 [kg]
Hakenabstand (L x B)
800 x 800 [mm] / 900 x 900 [mm] / 1.000 x 1.000 [mm]
Hakenabstand für einzelne Big-Bag (L x B)
-
Hakenabstand (LD x LD)
-
Hakenabstand diagonal LD
-
Einhängepunkte-Abstand (LD x LD)
-
Bauhöhe
-
Hakenabstand (LB)
-
Oberfläche
RAL 1004 (Goldgelb) lackiert
A
50 [mm]
B
-
D
15 [mm]
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
-
Aufnahmeart
mit Kranöse
BH
120 [mm] / 170 [mm]
C
20 [mm] / 30 [mm]
Eigengewicht
35 [kg] / 40 [kg] / 45 [kg]
Einsatzart
für den Kranbetrieb
HSH
-
MWH
-
negative Bauhöhe BH
-
Verstellraster diagonal VRD pro Seite
-
Verstellraster VRB pro Seite
-
Material
Stahl
Traglast
1.000 [kg] / 1.500 [kg] / 2.000 [kg]
Hakenabstand (L x B)
-
Hakenabstand für einzelne Big-Bag (L x B)
-
Hakenabstand (LD x LD)
-
Hakenabstand diagonal LD
-
Einhängepunkte-Abstand (LD x LD)
800 x 800 [mm] / 900 x 900 [mm] / 1.000 x 1.000 [mm]
Bauhöhe
-
Hakenabstand (LB)
-
Oberfläche
RAL 1004 (Goldgelb) lackiert
A
60 [mm] / 80 [mm]
B
105 [mm] / 150 [mm]
D
15 [mm]
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
-
Aufnahmeart
mit Kranöse
BH
-
C
30 [mm]
Eigengewicht
55 [kg]
Einsatzart
für den Kranbetrieb
HSH
305 [mm]
MWH
32 [mm]
negative Bauhöhe BH
150 [mm]
Verstellraster diagonal VRD pro Seite
-
Verstellraster VRB pro Seite
-
Material
Edelstahl
Traglast
1.500 [kg]
Hakenabstand (L x B)
900 x 900 [mm]
Hakenabstand für einzelne Big-Bag (L x B)
-
Hakenabstand (LD x LD)
-
Hakenabstand diagonal LD
-
Einhängepunkte-Abstand (LD x LD)
-
Bauhöhe
-
Hakenabstand (LB)
-
Oberfläche
blank
A
50 [mm]
B
-
D
15 [mm]
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
-
Aufnahmeart
mit Kranöse
BH
55 [mm] / 65 [mm]
C
20 [mm] / 30 [mm]
Eigengewicht
30 [kg] / 35 [kg] / 40 [kg] / 45 [kg]
Einsatzart
für den Kranbetrieb
HSH
75 [mm] / 95 [mm]
MWH
17 [mm] / 24 [mm]
negative Bauhöhe BH
-
Verstellraster diagonal VRD pro Seite
-
Verstellraster VRB pro Seite
-
Material
Stahl
Traglast
1.000 [kg] / 1.500 [kg] / 2.000 [kg]
Hakenabstand (L x B)
800 x 800 [mm] / 900 x 900 [mm] / 1.000 x 1.000 [mm]
Hakenabstand für einzelne Big-Bag (L x B)
-
Hakenabstand (LD x LD)
-
Hakenabstand diagonal LD
-
Einhängepunkte-Abstand (LD x LD)
-
Bauhöhe
-
Hakenabstand (LB)
-
Oberfläche
RAL 1004 (Goldgelb) lackiert
A
50 [mm]
B
-
D
15 [mm]
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
-
Aufnahmeart
mit Kranöse
BH
200 [mm] / 250 [mm]
C
20 [mm] / 30 [mm]
Eigengewicht
30 [kg] / 35 [kg] / 40 [kg] / 45 [kg]
Einsatzart
für den Kranbetrieb
HSH
-
MWH
24 [mm]
negative Bauhöhe BH
-
Verstellraster diagonal VRD pro Seite
-
Verstellraster VRB pro Seite
-
Material
Stahl
Traglast
1.000 [kg] / 1.500 [kg] / 2.000 [kg]
Hakenabstand (L x B)
1.135 x 1.135 [mm] / 1.275 x 1.275 [mm] / 1.415 x 1.415 [mm]
Hakenabstand für einzelne Big-Bag (L x B)
-
Hakenabstand (LD x LD)
800 x 800 [mm] / 900 x 900 [mm] / 1.000 x 1.000 [mm]
Hakenabstand diagonal LD
-
Einhängepunkte-Abstand (LD x LD)
-
Bauhöhe
-
Hakenabstand (LB)
-
Oberfläche
RAL 1004 (Goldgelb) lackiert
A
60 [mm] / 80 [mm]
B
105 [mm] / 150 [mm]
D
15 [mm]
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
4.500 x 900 [mm]
Aufnahmeart
-
BH
-
C
-
Eigengewicht
370 [kg]
Einsatzart
für Kran und Stapler
HSH
-
MWH
-
negative Bauhöhe BH
-
Verstellraster diagonal VRD pro Seite
-
Verstellraster VRB pro Seite
-
Material
Stahl
Traglast
6.000 [kg]
Hakenabstand (L x B)
-
Hakenabstand für einzelne Big-Bag (L x B)
900 x 900 [mm]
Hakenabstand (LD x LD)
-
Hakenabstand diagonal LD
-
Einhängepunkte-Abstand (LD x LD)
-
Bauhöhe
-
Hakenabstand (LB)
-
Oberfläche
RAL 1004 (Goldgelb) lackiert
A
-
B
-
D
-
Arbeitsbreite der Traverse / Hakenabstand (L max. x B)
-
Aufnahmeart
mit Kranöse
BH
200 [mm] / 240 [mm]
C
20 [mm] / 30 [mm]
Eigengewicht
45 [kg] / 50 [kg] / 70 [kg]
Einsatzart
für den Kranbetrieb
HSH
-
MWH
18 [mm] / 24 [mm]
negative Bauhöhe BH
-
Verstellraster diagonal VRD pro Seite
50 [mm]
Verstellraster VRB pro Seite
70 [mm]
Material
Stahl
Traglast
1.000 [kg] / 1.500 [kg] / 2.000 [kg]
Hakenabstand (L x B)
-
Hakenabstand für einzelne Big-Bag (L x B)
-
Hakenabstand (LD x LD)
-
Hakenabstand diagonal LD
800-1.300 [mm] / 900-1.300 [mm] / 900-1.400 [mm] / 900-1.500 [mm]
Einhängepunkte-Abstand (LD x LD)
-
Bauhöhe
-
Hakenabstand (LB)
1.130 - 1.840 [mm] / 1.270 - 2.125 [mm] / 1.275 - 1.840 [mm] / 1.275 - 1.985 [mm]
Oberfläche
RAL 1004 (Goldgelb) lackiert
A
60 [mm] / 80 [mm]
B
105 [mm] / 150 [mm]
D
15 [mm]
